Typ produktu	Lusterko do przyczepy
Marka	Vevor
Model	YH3345DYA-E-B-H-6#
Kompatybilne pojazdy	Ford F250 / F350 / F450 / F550 (2008-2016)
Zasilanie	12 V DC
Funkcje	Ogrzewane, kierunkowskaz, światło pozycyjne, ręczne rozsuwane, regulacja ręczna (szkło wypukłe), regulacja elektryczna (szkło płaskie)
Kolor	Czarny
Wymiary (szacunkowe)	Około 30 x 20 x 15 cm
Waga (szacunkowa)	Około 2,5 kg
Materiał	Szkło wypukłe i szkło płaskie, plastik ABS
Rodzaj szkła	Wypukłe (strona kierowcy) i płaskie (strona pasażera)
Instalacja	Bezpośrednia wymiana oryginalnych lusterek, wymaga demontażu tapicerki drzwi
Konserwacja	Czyścić miękką szmatką i nieściernym środkiem czyszczącym
Bezpieczeństwo	Zgodne z FCC część 15, dyrektywa WEEE 2012/19/UE
Gwarancja	Elektroniczny certyfikat gwarancyjny dostępny na www.vevor.com/support
Kraj pochodzenia	Chiny (importowane przez Vevor)

Często zadawane pytania - YH3345DYA-E-B-H-6# Vevor

Które pojazdy są kompatybilne z tym lusterkiem Vevor?

To lusterko jest przeznaczone do modeli Ford F250, F350, F450 i F550 z lat 2008 do 2016.

Czy lusterko jest podgrzewane?

Tak, posiada funkcję podgrzewania do usuwania szronu i zaparowania. Odpowiedni przewód należy podłączyć do wiązki pojazdu.

Jak zainstalować to lusterko?

Instalacja wymaga zdjęcia tapicerki drzwi, odłączenia starego lusterka, odcięcia grzbietu na podstawie nowego, włożenia sworzni i dokręcenia nakrętek do momentu 80 lb·in. Zapoznaj się z dołączoną szczegółową instrukcją.

Czy lusterko jest regulowane elektrycznie?

Szkło płaskie (strona pasażera) ma regulację elektryczną, natomiast szkło wypukłe (strona kierowcy) regulowane jest ręcznie.

Jakie są funkcje świetlne?

Posiada wbudowany kierunkowskaz i światło pozycyjne (światło pozycyjne) poprawiające widoczność podczas holowania.

Czy lusterko jest rozsuwane?

Tak, jest ręcznie rozsuwane, aby dostosować się do szerokości przyczepy.

Jak konserwować lusterko?

Czyść je miękką szmatką i nieściernym środkiem. Pamiętaj, aby składać je podczas parkowania, aby uniknąć uderzeń.

Gdzie znaleźć schemat podłączenia?

Schemat znajduje się w instrukcji. Piny 1-3 są do silnika, 4 do kierunkowskazu, 5 do masy, 6 do ogrzewania, 7 do światła pozycyjnego.

Co zrobić, jeśli brakuje części lub są uszkodzone?

Zrób zdjęcie brakujących lub uszkodzonych części i skontaktuj się z pomocą techniczną Vevor przez stronę www.vevor.com/support.

Czy to lusterko jest zgodne z normami?

Tak, jest zgodne z częścią 15 przepisów FCC oraz europejską dyrektywą WEEE 2012/19/UE dotyczącą recyklingu.

INSTRUKCJA OBSŁUGI YH3345DYA-E-B-H-6# Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

HOLOWANIE LUSTEREK

MODELU: YH3345DYA-EBH-6#

PRAWIDŁOWA UTYLIZACJATen produkt podlega przepisom europejskiej dyrektywy 20/19/UE. Symbol przekreślonego kosza na śmieci oznacza,produkt wymaga selektywnej zbiórki śmieci na terenie UnEuropejskiej. Dotyczy to produktu i wszystkich akcesoriówoznaczonych tym symbolem. Produktów oznaczonych jakotakie nie można wyrzucać razem ze zwykłymi odpadamidomowymi, lecz należy je oddać do: punkt zbiórki sprzętelektrycznego i elektronicznego przeznaczonego do recyklir

Informacje FCC:OSTROŻNOŚĆ:Zmiany lub modyfikacje, które nie zostały wyraźniezatwierdzone przez stronę odpowiedzialną za zgodność, munieważnić uprawnienia użytkownika do obsługi urządzeniaTo urządzenie jest zgodne z częścią 15 przepisów FCC.Działanie podlega następującym dwóm warunkom:1) Ten produkt może powodować szkodliwe zakłócenia.2) Ten produkt musi akceptować wszelkie odbieranezakłócenia, w tym zakłócenia, które mogą powodowaćniepożądane działanie.

NOTES

1. Przed rozpoczęciem instalacji prosimy o dokładne zapoznanie się z niniejszą instrukcją. Odpowiednie narzędzia poprawią jakość montażu i skrócą czas jego montażu.
2. Wszystkie lustra są symetryczne i zaprojektowane z myślą o lepszym zasięgu widzenia.
3. Jeśli znajdziesz brakujące lub uszkodzone części, zrób zdjęcie i skontaktuj się z nami. Zapoznaj się z instrukcją obsługi pojazdu.
4. Jeśli nie możesz zainstalować go samodzielnie, skontaktuj się z warsztatem samochodowym, aby go wymienił.

MODEL I PARAMETRY

Model	YH3345DYA-EBH-6#
Automatyczne położenie	Przód na zewnątrz
Wejście	Napięcie stałe 12 V
Zginać	Ręczny teleskopowy
Funkcje	Ogrzewany + kierunkowskaz + kierunkowskaz strzałki
Odpowiedni typ pojazdu	2008-2016Ford F250/F350/F450/F550
Kolor	Czarny

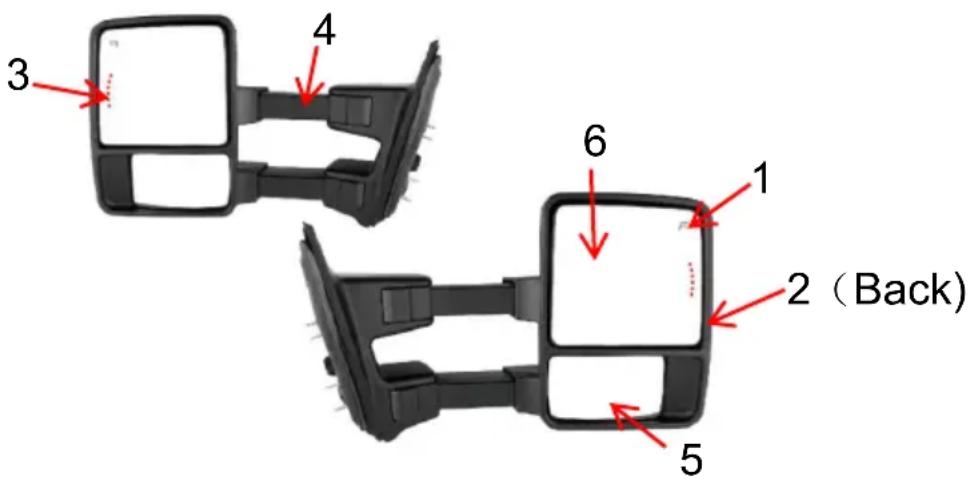

SCHEMAT KONSTRUKCJI

1. Ogrzewanie 2. Kierunkowskaz 3. Strzałka kierunkowskazu
2. Ręczny teleskopowy 5. Szkło wypukłe (regulacja ręczna)
3. Szkło płaskie (regulacja mocy)

INSTRUKCJE INSTALACJI

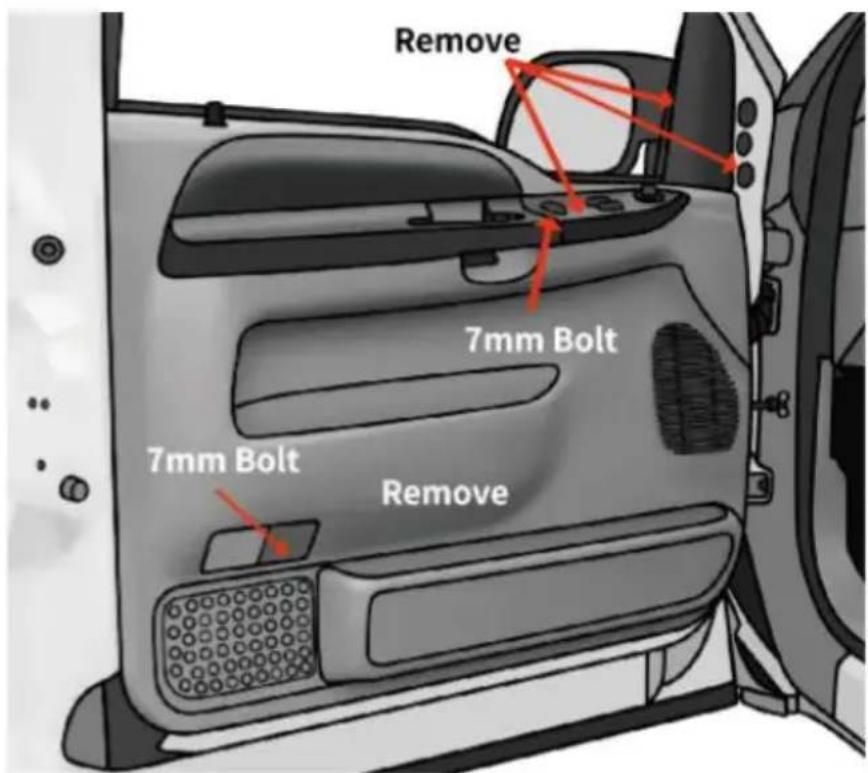

KROK 1

1. Otwórz przednie drzwiczki, aby zdjąć trójkątny panel wykończeniowy górnego

przedłużenia.

1. Wyjmij (3) gumową zatyczkę obok trójkątnego panelu wykończeniowego.
2. Zdejmij osłonę lampki nocnej.
3. Podważ panel wyłączników drzwiowych i odłącz wszystkie złącza.
4. Wykręć (2) śruby 7 mm.

6. Ostrożnie pociągnij tapicerkę drzwi do góry i wyjmij oprawkę lampki nocnej.

1. Zdejmij osłonę pogodową (nie zdejmowaj) i odłącz wiązkę lusterek.
2. Usuń (4) nakrętki sześciokątne 11 mm.
3. Ostrożnie zdejmij lusterko fabryczne.

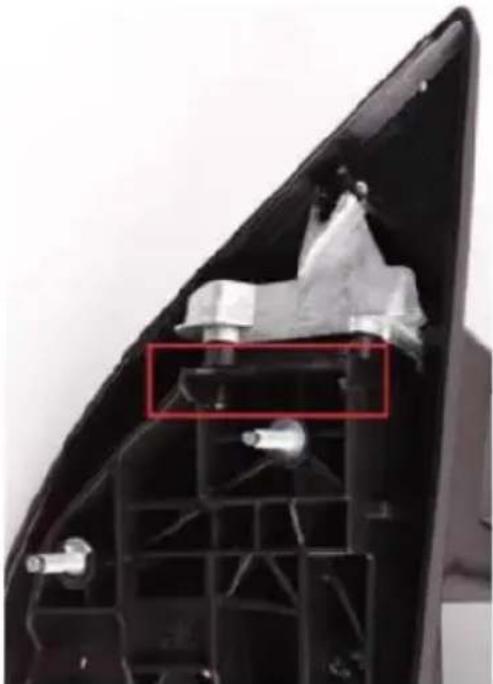

4. Odetnij grzbiet na podstawie nowego lustra.

1. Weź nowe lusterko, przełóż kołki i uprząż przez otwory w panelu.
2. Zamontuj (4) dostarczone nakrętki sześciokątne, aby zabezpieczyć nowe lusterko. Moment obrotowy do 80 funtów na cal.
3. Podłącz wiązkę lusterek, modele 99-02 wymagają dostarczonego adaptera.

KROK 4

1. Weź panel poszycia drzwi, zainstaluj ponownie gniazdo lampki nocnej i przełóż wypustkę zamka drzwi przez otwór.
2. Załóż panel poszycia drzwi i ponownie przykręć (2) śruby 7 mm.
3. Podłącz wszystkie złącza z powrotem do panelu przełączników drzwi i zainstaluj panel ponownie.
4. Załóż ponownie osłonę dodatkowej lampki.
5. Zamontuj ponownie trójkątny panel wykończeniowy i (3) gumowe zatyczki.

KROK 5

1. Powtórz powyższe kroki po stronie pasażera.

Przed pierwszą jazdą dokładnie sprawdź działanie wszystkich lusterek.

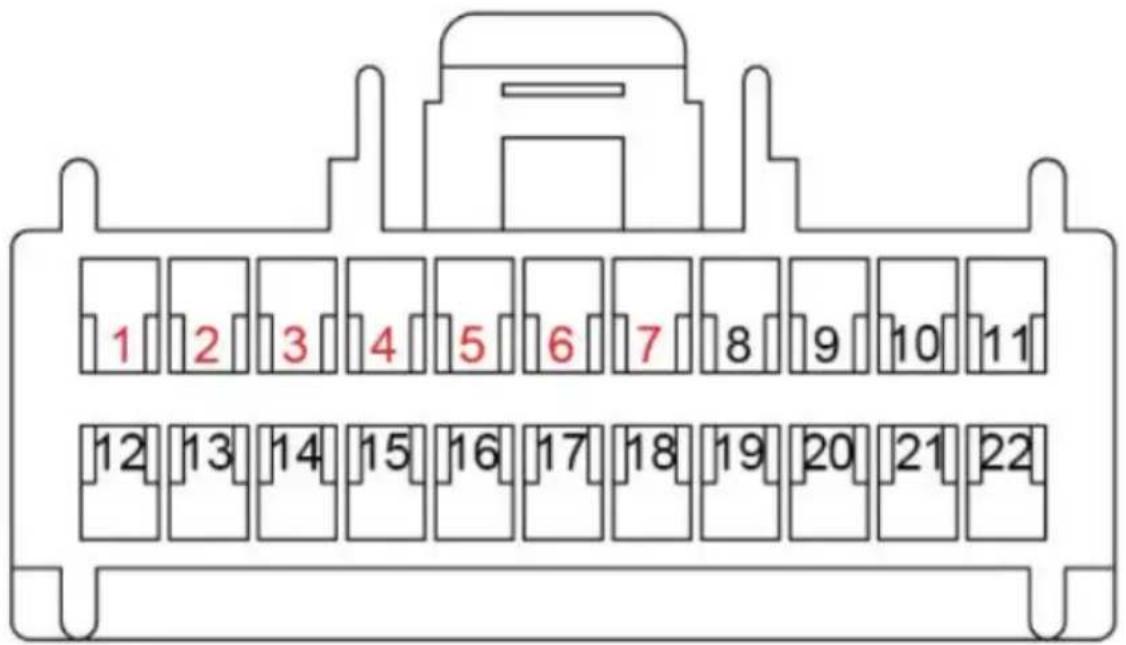

SCHEMAT PRZEWODÓW REFERENCYJNY

Zobacz złącze od strony przewodu.

1/2/3: Silnik lusterka 4. Włącz kierunkowskaz 5. Masa (światło/grzejnik) 6. Ogrzewanie lusterek 7. Światło pozycyjne 8-22: Nieużywane

KONSERWACJA

1. Wyszoruj lusterko holownicze, gdy jest brudne.
2. Wyrób sobie nawyk składania lusterek holowniczych podczas parkowania.
