GEBRUIKSAANWIJZING YH3345DYA-E-B-H-6# Vevor

Vevor YH3345DYA-E-B-H-6# - 1JUISTE VERWIJDERING Dit product valt onder de bepalingen van de Europese r 2012/19/EU. Het symbool met een doorgestreepte afvalcontainer geeft aan dat het product in de Europese een aparte afvalinzameling vereist. Dit geldt voor het pro alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd mogen niet b normale huisvuil worden gegooid, maar moeten worden afgevoerd naar een inzamelpunt voor recycling van elektr en elektronische apparaten.
Vevor YH3345DYA-E-B-H-6# - 2FCC-informatie: VOORZICHTIGHEID: Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor naleving kunnen de bevoegdheid van de gebruiker om d apparatuur te bedienen ongeldig maken! Dit apparaat voldoet aan Deel 15 van de FCC-regels. D werking is onderworpen aan de volgende twee voorwaard 1) Dit product kan schadelijke interferentie veroorzaken. 2) Dit product moet alle ontvangen interferentie accepteren inclusief interferentie die een ongewenste werking kan veroorzaken.

NOTES

  1. Lees deze instructie zorgvuldig door voordat u met de installatie be
  2. Het juiste gereedschap verbetert de kwaliteit van de installatie en verkort de benodigde tijd.
  3. Alle spiegels zijn symmetrisch en ontworpen voor een beter zichtbe
  4. Als u ontbrekende onderdelen of beschadigingen aantreft, maak dan een foto en neem contact met ons op.
    41.Raadpleeg de gebruikershandleiding van het voertuig om de nieuwe spiegels af te stellen.
  5. Als u het niet zelf kunt installeren, neem dan contact op met een

autoreparateur om het voor u te vervangen.

MODEL AND PARAMETERS

ModelYH3345DYA-EBH-6#
AutomatischeVoorkant Buiten
InvoerGelijkstroom 12V
VouwHandmatig telescopisch
FunctiesVerwarmd+richtingaanwijzer+pijlsignaallicht
Toepasselijk voertuigtype2008-2016 Ford F250/F350/F450/F550
KleurZwart

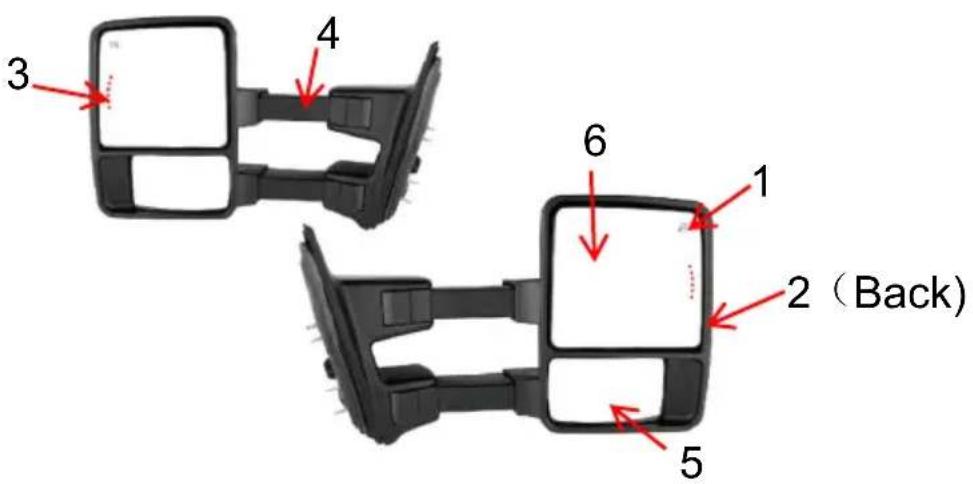

STRUCTURE DIAGRAM

Vevor YH3345DYA-E-B-H-6# - NOTES - 1

text_image 3 4 6 1 2 (Back) 5
  1. Verwarmd 2. Richtingaanwijzer 3. Pijlsignaallicht
  2. Handmatig telescopisch 5. Convex glas (handmatige aanpassing)
  3. Plat glas (vermogensaanpassing)

INSTALLATION INSTRUCTIONS

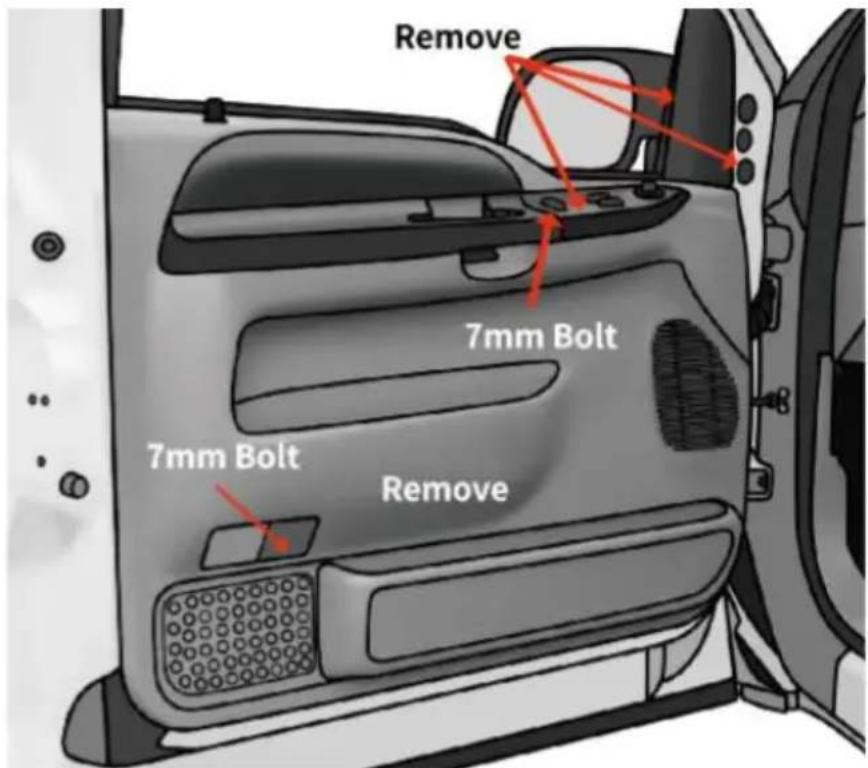

STAP 1

  1. Open de voordeur om het bovenste, driehoekige sierpaneel te verwijderen.
  2. Verwijder (3) rubberen plug naast het driehoekige sierpaneel.
  3. Verwijder de afdekking van de plafonnier.
  4. Wrik het deurschakelpaneel omhoog en koppel alle connectoren los.
  5. Verwijder (2) 7 mm bouten.
  6. Trek het portierbekledingspaneel voorzichtig omhoog en verwijder de fitting de plafonnier.

Vevor YH3345DYA-E-B-H-6# - STAP 1 - 1

  1. Trek het weersscherm omhoog (niet verwijderen) en koppel de spiegelbedrading los.
  2. Verwijder (4) 11 mm zeskantmoeren.
  3. Verwijder de fabrieksspiegel voorzichtig.

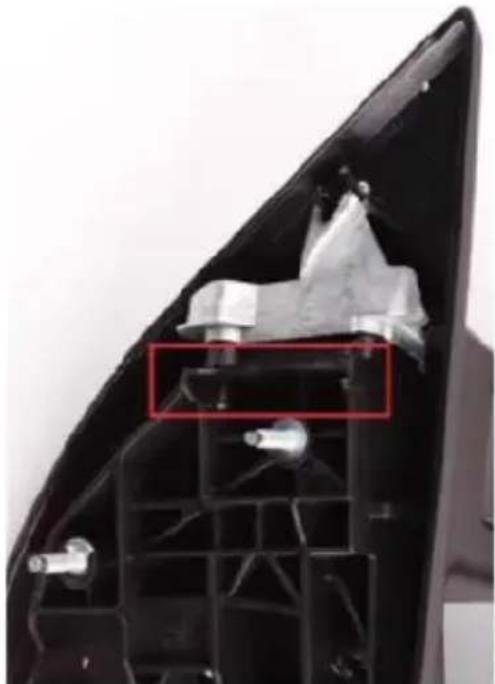

  4. Snij de rand op de basis van de nieuwe spiegel af.

Vevor YH3345DYA-E-B-H-6# - STAP 1 - 2

  1. Neem de nieuwe spiegel, voer de noppen en kabelboom door de gaten in het deurpaneel.

  2. Installeer (4) de meegeleverde zeskantmoeren om de nieuwe spieg vast te zetten. Aandraaien tot 80 lb in.

  3. Sluit de spiegelkabelboom aan, 99-02-modellen hebben de meegeleverde adapter nodig.

STAP 4

  1. Neem het portierbekledingspaneel, plaats de fitting van de plafonni terug en steek het lipje van het deurslot door het gat.

  2. Plaats het deurbekledingspaneel en installeer (2) 7 mm bouten opnieuw.

  3. Sluit alle connectoren weer aan op het deurschakelpaneel en installeer het paneel opnieuw.

  4. Plaats de afdekking van de plafondlamp terug.

  5. Plaats het driehoekige sierpaneel en (3) rubberen pluggen terug.

STAP 5

  1. Herhaal bovenstaande stappen aan de passagierszijde.

  2. Controleer vóór de eerste rit zorgvuldig alle spiegelfuncties.

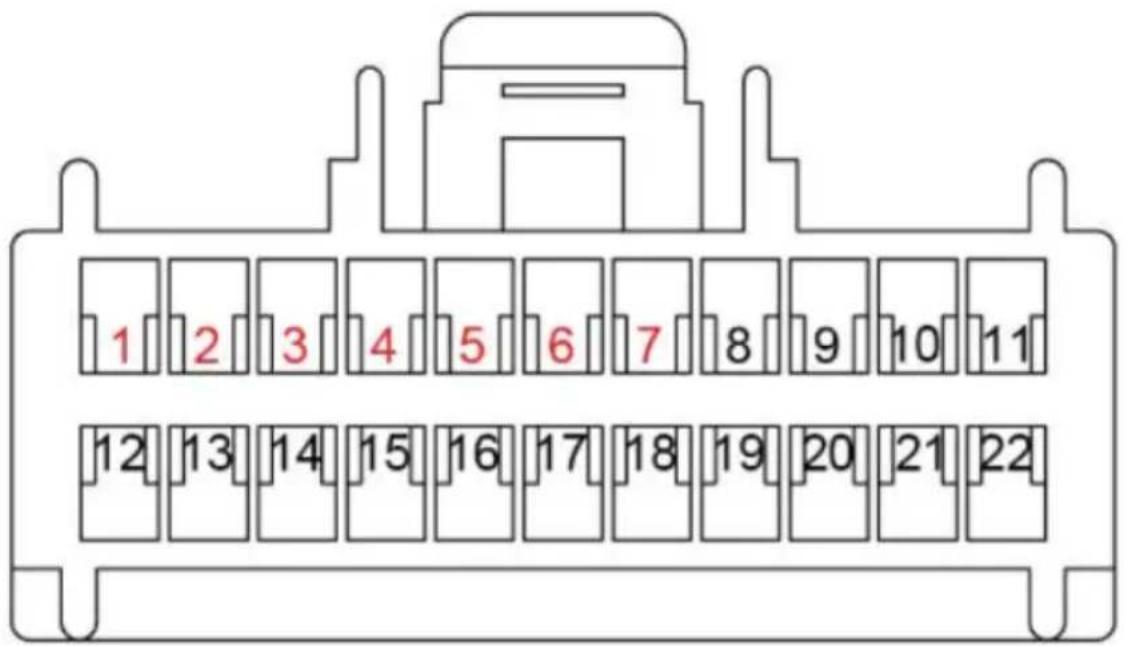

REFERENCE WIRE DIAGRAM

Zie de connector aan de draadzijde.

Vevor YH3345DYA-E-B-H-6# - REFERENCE WIRE DIAGRAM - 1

text_image 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22

1/2/3: Spiegelmotor 4. Richtingaanwijzer 5. Aarde (licht/verwarming)

  1. Spiegelverwarming 7. Positielicht 8-22: Niet gebruikt

MAINTENANCE

  1. Schrob de trekspiegel als deze vuil is.
  2. Maak er een gewoonte van om de trekspiegels in te klappen tijde parkeren.

Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Geïmporteerd naar AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

ECREP

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351
