Produkttyp	Anhängerspiegel
Marke	Vevor
Modell	YH3345DYA-E-B-H-6#
Kompatible Fahrzeuge	Ford F250 / F350 / F450 / F550 (2008-2016)
Stromversorgung	12 V Gleichstrom
Funktionen	Beheizbar, Blinker, Positionsleuchte, manuell teleskopierbar, manuelle Verstellung (konvexes Glas), elektrische Verstellung (flaches Glas)
Farbe	Schwarz
Abmessungen (ca.)	Ca. 30 x 20 x 15 cm
Gewicht (ca.)	Ca. 2,5 kg
Material	Konvexes und flaches Glas, ABS-Kunststoff
Glastyp	Konvex (Fahrerseite) und flach (Beifahrerseite)
Installation	Direkter Austausch der Originalspiegel, erfordert Demontage der Türverkleidung
Pflege	Mit einem weichen Tuch und einem nicht scheuernden Reiniger reinigen
Sicherheit	Konform mit FCC Teil 15, WEEE-Richtlinie 2012/19/EU
Garantie	Elektronische Garantiebescheinigung verfügbar unter www.vevor.com/support
Herkunftsland	China (importiert von Vevor)

Häufig gestellte Fragen - YH3345DYA-E-B-H-6# Vevor

Welche Fahrzeuge sind mit diesem Vevor-Spiegel kompatibel?

Dieser Spiegel ist für die Modelle Ford F250, F350, F450 und F550 der Baujahre 2008 bis 2016 ausgelegt.

Ist der Spiegel beheizbar?

Ja, er verfügt über eine beheizbare Funktion, um Reif und Beschlag zu entfernen. Das entsprechende Kabel muss an den Fahrzeugkabelbaum angeschlossen werden.

Wie wird dieser Spiegel installiert?

Die Installation erfordert das Entfernen der Türverkleidung, Abklemmen des alten Spiegels, Abschneiden einer Rille an der Basis des neuen Spiegels, Einsetzen der Bolzen und Anziehen der Muttern auf 80 lb·in. Konsultieren Sie die beiliegende ausführliche Anleitung.

Ist der Spiegel elektrisch verstellbar?

Das flache Glas (Beifahrerseite) ist elektrisch verstellbar, während das konvexe Glas (Fahrerseite) manuell verstellt wird.

Welche Lichtfunktionen gibt es?

Er verfügt über einen integrierten Blinker und eine Positionsleuchte zur Verbesserung der Sichtbarkeit beim Abschleppen.

Ist der Spiegel teleskopierbar?

Ja, er ist manuell teleskopierbar, um sich der Breite des Anhängers anzupassen.

Wie pflegt man den Spiegel?

Reinigen Sie ihn mit einem weichen Tuch und einem nicht scheuernden Mittel. Denken Sie daran, ihn beim Parken einzuklappen, um Stöße zu vermeiden.

Wo finde ich den Schaltplan?

Der Schaltplan ist in der Anleitung enthalten. Die Pins 1-3 sind für den Motor, 4 für den Blinker, 5 für Masse, 6 für die Heizung, 7 für das Positionslicht.

Was tun, wenn Teile fehlen oder beschädigt sind?

Machen Sie ein Foto der fehlenden oder beschädigten Teile und kontaktieren Sie den Vevor-Support über die Website www.vevor.com/support.

Entspricht dieser Spiegel den Normen?

Ja, er entspricht Teil 15 der FCC-Bestimmungen und der europäischen Richtlinie WEEE 2012/19/EU für das Recycling.

BEDIENUNGSANLEITUNG YH3345DYA-E-B-H-6# Vevor

Linkenheim-Hochstetten, Germany

UK

REP

Pooledas Group Ltd

Linkenheim-Hochstetten, Germany

UK

REP

Pooledas Group Ltd

Zertifikat für technischen Support und E-Garantie www.vevor.com/support

ANHÄNGERSPIEGEL

MODELL:YH3345DYA-EBH-6#

KORREKTE ENTSORGUNGDieses Produkt unterliegt den Bestimmungen der europäis Richtlinie 2012/19/EU. Das Symbol einer durchgestrichener Mülltonne weist darauf hin, dass das Produkt in der Europäischen Union einer getrennten Müllsammlung bedarf Dies gilt für das Produkt und alle Zubehörteile, die mit Symbol gekennzeichnet sind. Als solche gekennzeichnete Produkte dürfen nicht über den normalen Hausmüll entso werden, sondern müssen zu einem Recyclinghof gebracht werden Sammelstelle für das Recycling von Elektro- und Elektronikgeräten.

FCC-Informationen:VORSICHT:Änderungen oder Modifikationen, die nicht ausdrücklich vo für die Einhaltung verantwortlichen Partei genehmigt wurde können zum Erlöschen der Berechtigung des Benutzers z Betrieb des Geräts führen!Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen.Betrieb unterliegt den folgenden zwei Bedingungen:1) Dieses Produkt kann schädliche Störungen verursacher2) Dieses Produkt muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die zu unerwünschte Betrieb führen können.

NOTES

1. Bitte lesen Sie diese Anleitung sorgfältig durch, bevor Sie mit der Installation beginnen.
2. Die richtigen Werkzeuge verbessern die Qualität der Installation und verkürzen den Zeitaufwand.

3. Alle Spiegel sind symmetrisch und für eine bessere Sichtweite ausgelegt.
   16.Wenn Sie fehlende oder beschädigte Teile finden, machen Sie bitte Foto und kontaktieren Sie uns.

4. Bitte beachten Sie die Bedienungsanleitung des Fahrzeugs, um die neuen Spiegel einzustellen.

5. Wenn Sie es nicht selbst einbauen können, wenden Sie sich an e Autoreparaturfachmann, um es für Sie auszutauschen.

MODEL AND PARAMETERS

Modell	YH3345DYA-EBH-6#
Autoteilposition	Vorne draußen
Eingang	Gleichstrom 12 V
Falten	Manuelles Teleskop
Funktionen	Beheizt+Blinker+Pfeilsignalleuchte
Anwendbarer Fahrzeugtyp	2008–2016 Ford F250/F350/F450/F55
Farbe	Schwarz

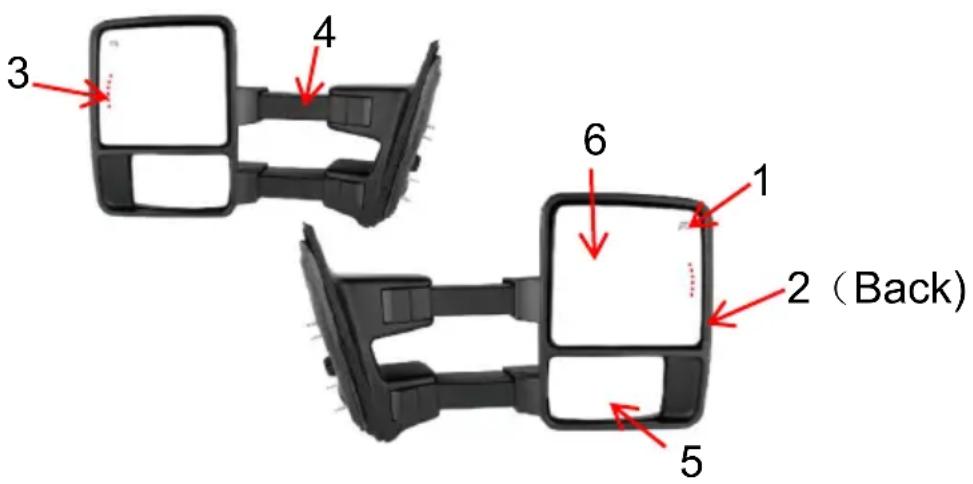

STRUCTURE DIAGRAM

1. Beheizt 2. Blinkerlicht 3. Pfeilsignallicht
2. Manuelles Teleskop -5. Konvexes Glas (manuelle Einstellung)
   6.Flachglas (Leistungsanpassung)

INSTALLATION INSTRUCTIONS

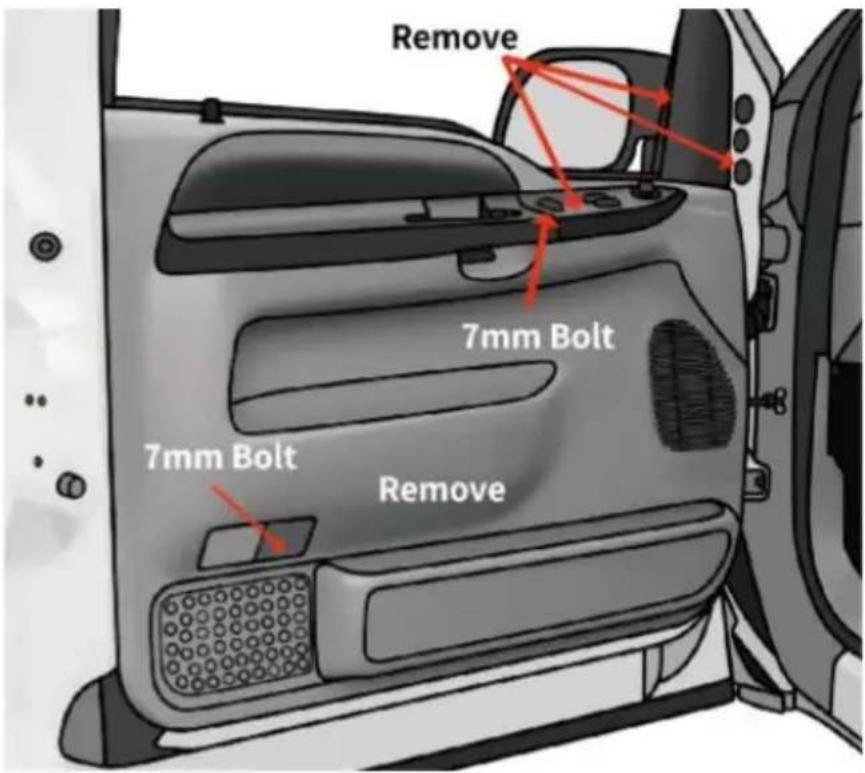

SCHRITT 1

1. Öffnen Sie die Vordertür, um die obere dreieckige Verlängerungsverkleidung entfernen.
2. Entfernen Sie (3) Gummistopfen neben der dreieckigen Verkleidung.
3. Entfernen Sie die Deckenlampenabdeckung.
4. Hebeln Sie die Türschaltertafel hoch und trennen Sie alle Steckverbinder.
5. Entfernen Sie (2) 7-mm-Schrauben.
6. Ziehen Sie die Türverkleidung vorsichtig nach oben und entfernen Sie die Fassung der Innenbeleuchtung.

1. Ziehen Sie den Wetterschutz ab (nicht entfernen) und trennen Sie Spiegelkabelbaum.
2. Entfernen Sie (4) 11-mm-Sechskantmuttern.
3. Entfernen Sie vorsichtig den Werksspiegel.

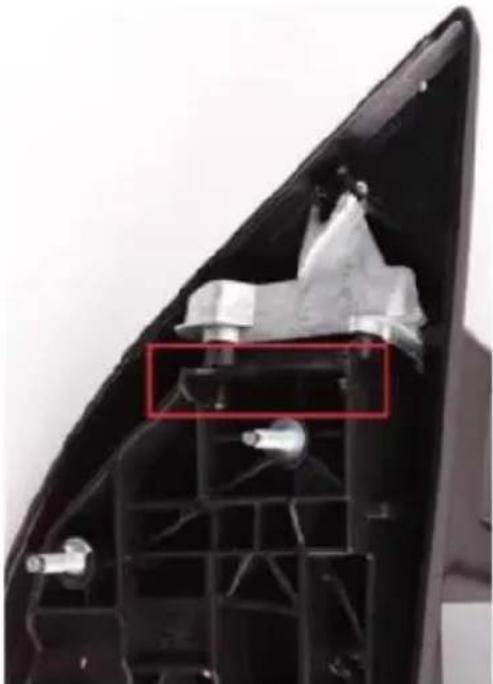

4. Schneiden Sie den Grat an der Basis des neuen Spiegels ab.

1. Nehmen Sie den neuen Spiegel, führen Sie die Bolzen und den Kabelbaum durch die Löcher in der Türverkleidung.

2. Installieren Sie (4) der mitgelieferten Sechskantmuttern, um den neu Spiegel zu befestigen. Mit 80 lb in anziehen.

3. Schließen Sie den Spiegelkabelbaum an. Für die Modelle 99-02 is der mitgelieferte Adapter erforderlich.

SCHRITT 4

1. Nehmen Sie die Türverkleidung, bringen Sie die Fassung der Innenbeleuchtung wieder an und führen Sie die Türverriegelungslasche durch das Loch.

2. Positionieren Sie die Türverkleidung und bringen Sie die (2)

7-mm-Schrauben wieder an.

1. Schließen Sie alle Steckverbinder wieder an die Türschaltertafel an und installieren Sie die Tafel wieder.

2. Bringen Sie die Deckenlampenabdeckung wieder an.

3. Bringen Sie die dreieckige Verkleidung und die (3) Gummistopfen wieder an.

SCHRITT 5

1. Wiederholen Sie die obigen Schritte auf der Beifahrerseite.

vor der ersten Fahrt sorgfältig alle Spiegelfunktionen.

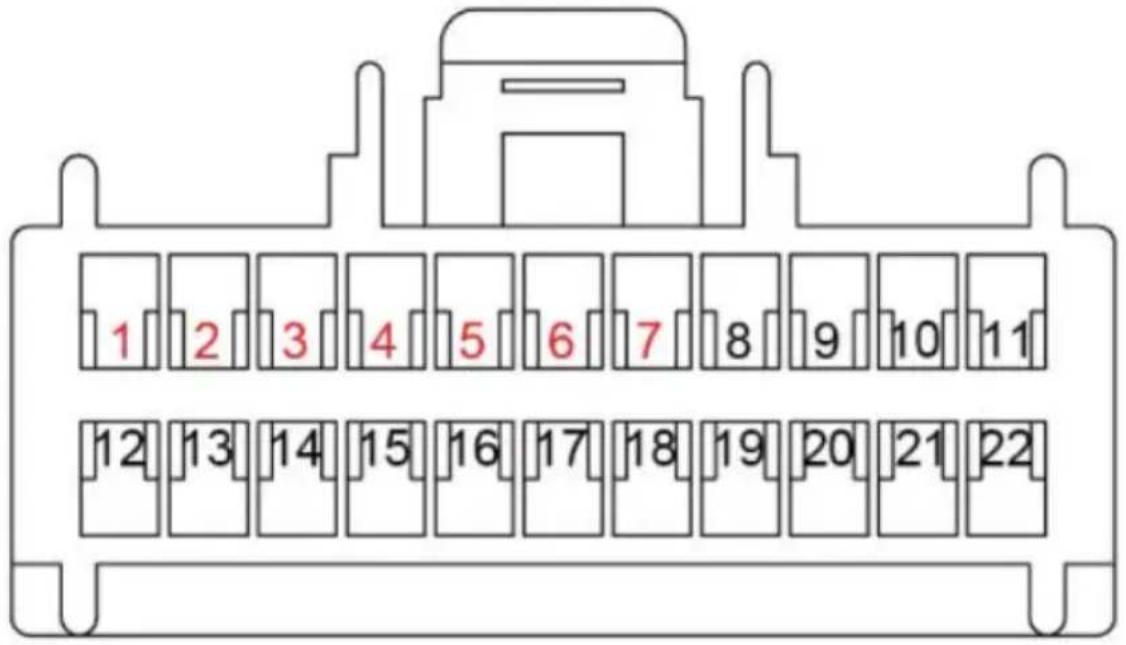

REFERENCE WIRE DIAGRAM

Sehen Sie sich den Stecker von der Kabelseite an.

1/2/3: Spiegelmotor 4. Blinkerleuchte 5. Masse (Licht/Heizung)

1. Spiegelheizung 7. Positionslicht 8-22: Nicht verwendet

MAINTENANCE

1. Schrubben Sie den Anhängerspiegel, wenn er verschmutzt ist.
2. Gewöhnen Sie sich an, beim Parken die Abschleppspiegel einzuklappen.
