Type de produit	Chariot élévateur pour automobile (creeper)
Marque	Vevor
Modèle	HA / HB
Hauteur réglable	Modèle HA : 48-64 pouces (122-163 cm) Modèle HB : 48-76 pouces (122-193 cm)
Capacité de poids maximale	400 livres (181 kg) incluant l'utilisateur, les outils et équipements
Matériau du cadre	Acier robuste avec revêtement en poudre
Matériau du pont	Mousse rembourrée haute densité
Roulettes avant	2 roulettes fixes
Roulettes arrière	2 roulettes verrouillables
Poids net estimé	Environ 15-20 kg (varie selon modèle)
Utilisation	Entretien sous véhicule, travail allongé
Assemblage requis	Oui, avec outils et instructions fournies (boulons, écrous, vis)
Entretien	Nettoyage avec un nettoyant doux pour tissus d'ameublement ; ne pas lubrifier les roulettes
Stockage	Plier les pieds, ranger à la verticale, roulettes arrière verrouillées
Sécurité	Porter lunettes et gants de protection ; verrouiller les roulettes avant utilisation ; ne pas dépasser la capacité
Pièces détachées	Boulons, écrous, vis, roulettes, coussin, plaque de réglage (contacter Vevor)
Garantie	Assistance technique et certificat de garantie électronique sur www.vevor.com/support
Pays de fabrication	Chine
Accessoires inclus	Poche de rangement, coussin de coffre, boulons, écrous, clés (non listées mais nécessaires)

FOIRE AUX QUESTIONS - H-A Vevor

Comment assembler le creeper automobile Vevor H-A ?

Suivez les étapes dans la notice : fixez les pieds droit et gauche au cadre de base avec des boulons de cadre et contre-écrous. Installez les roulettes avant et arrière. Montez l'ensemble échelle et le support transversal. Fixez la plaque de réglage de hauteur et le cadre du coffre. Enfin, placez le coussin et la pochette. Serrez tous les boulons.

Quelle est la capacité de poids maximale du creeper ?

La capacité maximale est de 400 livres (181 kg), incluant l'utilisateur, les outils, équipements et effets personnels. Ne dépassez jamais cette limite.

Comment régler la hauteur du creeper ?

La hauteur se règle en déplaçant l'ensemble échelle dans les crans de réglage. Utilisez la plaque de réglage de hauteur et les boulons associés pour fixer la position. Assurez-vous que la barre est bien en place.

Quelles précautions de sécurité dois-je prendre ?

Portez toujours des lunettes de sécurité et des gants. Verrouillez les roulettes arrière avant utilisation. Utilisez sur une surface plane et lisse. Ne vous tenez pas debout ou assis sur le coussin. Ne dépassez pas la capacité.

Comment nettoyer et entretenir le creeper ?

Essuyez le cadre avec un chiffon. Pour le coussin, utilisez un nettoyant doux pour tissus d'ameublement (non caustique). Ne lubrifiez pas les roulettes, cela pourrait les endommager. Vérifiez périodiquement le serrage des boulons.

Comment ranger le creeper après utilisation ?

Retirez les goupilles de verrouillage des pieds. Abaissez le cadre de base en maintenant l'échelle. Poussez les bras de support d'angle vers l'arrière. Soulevez chaque jambe contre l'échelle. Rangez le creeper à la verticale et verrouillez les roulettes arrière.

Le creeper peut-il être utilisé sur un moteur en marche ?

Non, n'utilisez jamais le creeper pour travailler sur un moteur en marche. Cela présente un risque sérieux de blessure.

Où puis-je obtenir des pièces de rechange ?

Contactez le service technique Vevor via www.vevor.com/support pour commander des pièces détachées comme les boulons, les roulettes, le coussin, etc. Utilisez uniquement des pièces identiques.

Quels sont les modèles disponibles ?

Les modèles sont HA (hauteur réglable 48-64 pouces) et HB (hauteur réglable 48-76 pouces). La capacité est identique (400 livres).

Comment déverrouiller les roulettes arrière ?

Les roulettes arrière sont verrouillables par une pédale ou un levier. Pour les déverrouiller, abaissez le levier ou tournez la molette. Assurez-vous de les verrouiller avant utilisation et lors du stockage.

MODE D'EMPLOI H-A Vevor

Assistance technique et certificat de garantie électronique : www.vevor.com/support

MEILLEURE CREEPER AUTOMOBILE

MODÈLE : HA/HB

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

TOP AUTOMOBILE LÉPINE

MODÈLE : HA/HB

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ?

N'hésitez pas à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

	Avertissement - Pour réduire le risque de blessure, les utilisateurs doivent lire le Lisez attentivement le manuel d'instructions.
	Avertissement - Assurez-vous de porter des lunettes de protection lorsque vous utilisez ce produit. produit.
	Avertissement – Assurez-vous de porter des gants lorsque vous utilisez ce produit.

Modèle	HA	HB
Hauteur réglable	48-64 pouces	48-76 pouces
Capacité de poids	400 livres	400 livres

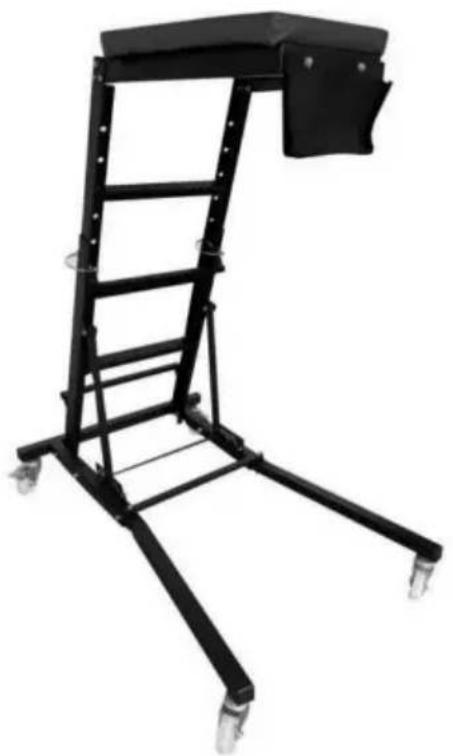

La hauteur du chariot élévateur supérieur pour automobile peut être réglée. L'acier robuste

La construction est revêtue de poudre pour la protection. Un pont en mousse rembourrée haute densité offre un confort supplémentaire.

AVERTISSEMENT

ESPACE DE TRAVAIL

1. Travaillez dans un environnement de travail sûr. Gardez votre espace de travail propre, bien éclairé et sans distractions. Placez les lumières de manière à ne pas travailler dans l'ombre.
2. Éloignez du chantier toute personne ne portant pas l'équipement de sécurité approprié.
3. Rangez les outils correctement dans un endroit sûr et sec. Gardez les outils hors de portée des enfants.

SÉCURITÉ PERSONNELLE

AVERTISSEMENT ! Portez un équipement de protection individuelle approuvé par la Standards Association (CSA) ou American National Standards Institute (ANSI).

ÉQUIPEMENT DE PROTECTION INDIVIDUELLE

1. Portez toujours des lunettes de sécurité antichoc qui offrent une protection frontale et latérale pour les yeux. L'équipement de protection des yeux doit être conforme à la norme CSA Z94.3-07 ou ANSI Z87.1, selon le type de travail effectué.
2. Portez des gants qui offrent une protection en fonction des matériaux de travail ou réduisent les effets des vibrations des outils.
3. Portez des vêtements de protection conçus pour l'environnement de travail et l'outil.
4. Des chaussures antidérapantes sont recommandées pour maintenir l'équilibre et la stabilité pendant le travail.
5. Portez des chaussures à embout d'acier ou des embouts en acier pour éviter de vous blesser au pied en cas de chute d'objets.

PRÉCAUTIONS PERSONNELLES

Contrôlez l'outil, vos mouvements et l'environnement de travail pour éviter les blessures personnelles ou l'endommagement de l'outil.

1. N'utilisez aucun outil lorsque vous êtes fatigué ou sous l'influence de drogues, d'alcool ou de médicaments.
2. Ne vous penchez pas trop en avant lorsque vous utilisez l'outil. Une bonne position et un bon équilibre permettent un meilleur contrôle dans les situations inattendues.

PRÉCAUTIONS DE SÉCURITÉ SPÉCIFIQUES

ATTENTION ! NE laissez PAS le confort ou la familiarité avec le produit (acquis par une utilisation répétée) remplacer le strict respect des règles de sécurité de l'outil. Si vous utilisez cet outil de manière dangereuse ou incorrecte, vous risquez de subir des blessures corporelles graves.

1. Utilisez l'outil adapté à la tâche. Cet outil a été conçu pour une fonction spécifique. Ne modifiez ni n'altérez cet outil, et ne l'utilisez pas à des fins non prévues.
2. N'utilisez PAS l'outil si des pièces sont endommagées, cassées ou mal placées. Réparez ou remplacez les pièces.
3. Assurez-vous TOUJOURS que la barre de réglage de la hauteur est solidement fixée dans l'une des trois fentes de positionnement avant utilisation.
4. La capacité maximale indiquée comprend l'utilisateur (la personne), les outils, l'équipement et les effets personnels. NE PAS dépasser la capacité maximale.
5. Appuyez doucement votre poitrine sur le coussin de poitrine. Évitez de provoquer une charge de choc en sautant ou en tombant sur le pont du coussin de poitrine.
6. NE PAS se tenir debout ou s'asseoir sur le coussin de poitrine.
7. N'utilisez PAS le chariot élévateur à capote pliable pour travailler sur un moteur en marche.
8. NE mouillez PAS le chariot élévateur à toit pliable et ne l'utilisez pas dans des endroits humides ou des zones où il y a de la condensation.
9. Utilisez la plante grimpante sur une surface lisse et plane capable de supporter la charge totale.
10. Verrouillez TOUJOURS les roulettes avant d'utiliser le chariot élévateur automobile à toit pliable.

LISTE DE COLISAGE

Article	Article	Qté article		Article	Qté
UN	Cadre de base	1		Boulons de support transversaux	2
B Assemblage d'échelle		1	P	Boulons du cadre du coffre	6
C	Coffre-fortCadre	1	Q	Plaque de réglage de la hauteur	2
D	Coussin de coffre	1	R	Plaque de réglage de la hauteurBoulons	4
ET	Jambe droite	1	S	Vis cruciformes	2
F	Jambe gauche	1	T	Rondelles	2
G	Croisement des jambesSoutien	1	###	Écrou à embase	4
H	Poche	1	V	Contre-écrou 1	8
J	Roulettes avant	2 W		Contre-écrou 2	8
K	Roulettes arrière	2	X	Contre-écrou 3	6
N	Boulons de cadre	8

INSTALLATION

Les références littérales entre parenthèses (A) renvoient au contenu.

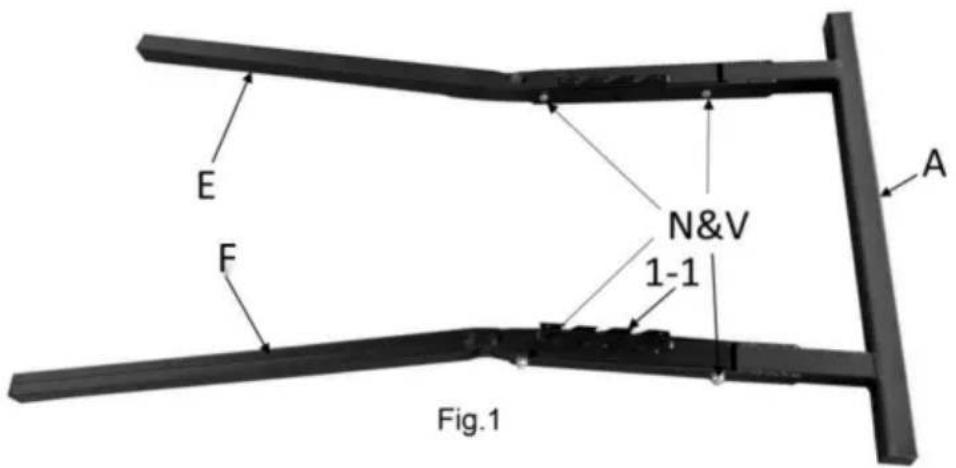

1. Assemblez les pieds droit et gauche (E et F) au cadre de base (A). Insérez l'extrémité de chaque pied dans les ouvertures du cadre de base et alignez les trous des boulons. Les encoches de réglage (Fig.1 1-1) doivent être à l'intérieur et les pieds doivent être inclinés vers l'extérieur. Fixez chaque pied avec un boulon de cadre (N) et un contre-écrou 1 (V). Insérez les deux boulons de jambe (N) et contre-écrous 1 (V), puis poussez les extrémités vers le bas pour fixer les jambes.

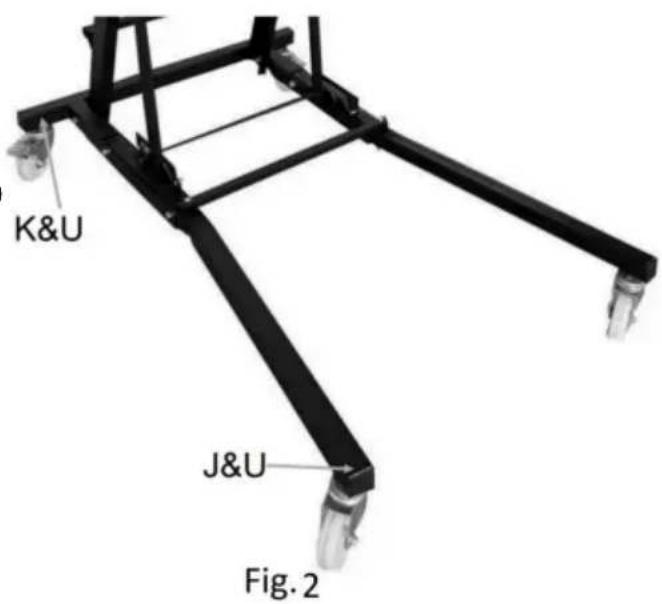

1. Fixez les roulettes avant (J) en insérant la tige de chaque roulette à travers l'extrémité de chaque jambe et en la fixant avec un écrou à bride (U). Installez les roulettes arrière verrouillables (K) au cadre de base de la même manière. Verrouillez les roues arrière en place pour le reste de l'installation.

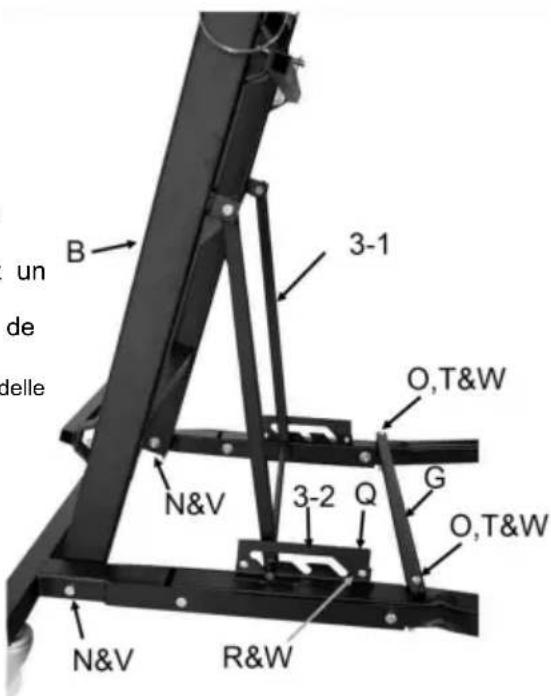

2. Installez l'ensemble échelle (B) en insérant un boulon de cadre (N) à travers chaque côté de la base avec un contre-écrou 1 (V). Basculez le support d'angle de l'échelle (Fig.3 3-1) dans les crans de réglage de la hauteur (3-2). Assurez-vous que la barre transversale est bien en place.
3. Placez le support transversal de jambe (G) sur les deux jambes (E et F), en alignant les trous des boulons. Insérez un boulon de support transversal (O) à travers chaque extrémité du support transversal de jambe et de la jambe. Faites glisser une rondelle (T) sur un boulon et fixez-le avec un contre-écrou 2 (W). Répétez avec l'autre boulon de support transversal.
4. Fixez la plaque de réglage de la hauteur (Q). Faites correspondre l'ouverture angulaire avec la

crans de réglage. Insérez un boulon de plaque de réglage (R) à travers le trou de boulon à chaque extrémité de la plaque. Fixez chaque boulon avec un contre-écrou 2 (W). Répétez sur l'autre côté.

1. Fixez le cadre du coffre (C) au sommet

de l'assemblage de l'échelle (B) à l'aide de trois coffres

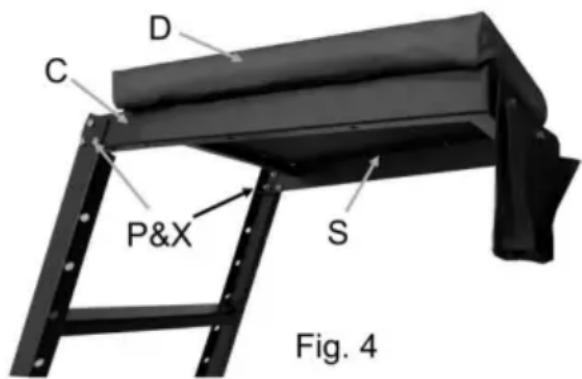

Fixez le cadre du coffre (C) au sommet de l'assemblage de l'échelle (B) à l'aide de trois boulons de cadre de coffre (P) et de contre-écrous 3 (X) de chaque côté. Fixez le coussin de pont de coffre (D) à l'aide de deux vis cruciformes (S) par le dessous.

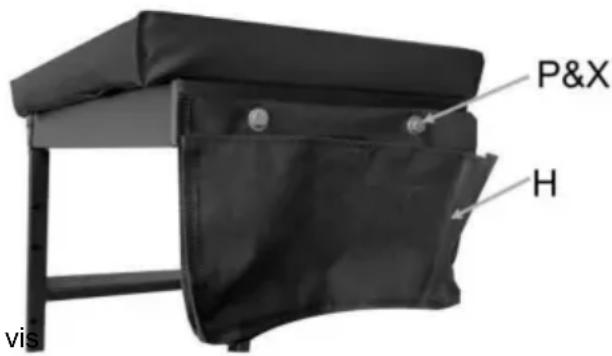

1. Placez la pochette (H) et alignez les trous de vis.

Insérez deux boulons du cadre du coffre (P) et des contre-écrous 3 (X) à travers les trous de vis. Alignez les vis saillantes avec les trous dans l'avant du cadre du pont. Fixez la pochette au cadre du pont avec les vis.

1. Revérifiez et resserrez tous les boulons et toutes les vis selon les besoins.

ENTRETIEN ET MAINTENANCE

1. Entretenez l'outil avec soin. Un outil en bon état est efficace, plus facile à contrôler et aura moins de problèmes.
2. Inspectez périodiquement les composants de l'outil. Réparez ou remplacez les composants endommagés ou usés. N'utilisez que des pièces de rechange identiques lors de l'entretien.
3. Conservez les étiquettes et les plaques signalétiques de l'outil. Elles contiennent des informations importantes. Si elles sont illisibles ou manquantes, contactez VEVOR pour les remplacements.

AVERTISSEMENT !

Seul un personnel qualifié doit réparer l'outil. Un outil mal réparé peut présenter un danger pour l'utilisateur et/ou pour autrui.

NETTOYAGE

Essuyez si nécessaire. Utilisez un nettoyant doux pour tissus d'ameublement (non caustique) pour nettoyer le coffre tapis de pont selon les besoins.

LUBRIFICATION

NE PAS lubrifier les roulettes. Cela pourrait endommager le mécanisme.

STOCKAGE

1. Retirez les goupilles de verrouillage des pieds de chaque pied. Maintenez l'échelle lors du retrait de la deuxième goupille, car le cadre de base tombera au sol. Rangez les broches dans la poche de la plante grimpante.
2. Poussez les bras de support d'angle de l'échelle vers l'arrière de l'échelle.
3. Soulevez chaque pied jusqu'à ce qu'il repose à côté de l'assemblage de l'échelle.
4. Rangez le chariot à la verticale. Assurez-vous que les roulettes arrière sont verrouillées une fois qu'il est en place.

RETRAIT DU STOCKAGE

1. Abaissez chaque jambe.
2. Tirez les bras de support d'angle de l'échelle vers l'avant pour régler la hauteur entaillée.
3. Retirez les goupilles de verrouillage des jambes de la pochette.
4. Soulevez le cadre de base et poussez le pied vers le bas jusqu'à ce que les trous des boulons s'alignent. Insérez la goupille de verrouillage de la jambe et tournez l'extrémité vers le bas. Répétez l'opération avec l'autre jambe.
5. Déverrouillez les roulettes arrière et il est prêt à l'emploi.
