Producttype	Autowerkkruipwagen (creeper)
Merk	Vevor
Model	HA / HB
Verstelbare hoogte	Model HA: 48-64 inch (122-163 cm) Model HB: 48-76 inch (122-193 cm)
Maximaal draagvermogen	400 pond (181 kg) inclusief gebruiker, gereedschap en uitrusting
Framemateriaal	Stevig staal met poedercoating
Dekmateriaal	Hoogwaardig schuimkussen
Voorwielen	2 vaste wielen
Achterwielen	2 vergrendelbare wielen
Geschat nettogewicht	Ongeveer 15-20 kg (varieert per model)
Gebruik	Onderhoud onder voertuig, liggend werken
Montage vereist	Ja, met gereedschap en meegeleverde instructies (bouten, moeren, schroeven)
Onderhoud	Reinigen met een mild reinigingsmiddel voor stoffering; wielen niet smeren
Opslag	Poten inklappen, verticaal opbergen, achterwielen vergrendelen
Veiligheid	Draag een veiligheidsbril en handschoenen; vergrendel de wielen voor gebruik; overschrijd de capaciteit niet
Reserveonderdelen	Bouten, moeren, schroeven, wielen, kussen, verstelplaat (neem contact op met Vevor)
Garantie	Technische ondersteuning en elektronisch garantiecertificaat op www.vevor.com/support
Land van fabricage	China
Inbegrepen accessoires	Opbergvak, kussen, bouten, moeren, sleutels (niet vermeld maar nodig)

Veelgestelde vragen - H-A Vevor

Hoe monteer ik de Vevor H-A autowerkkruipwagen?

Volg de stappen in de handleiding: bevestig de rechter- en linkerpoten aan het basisframe met framebouten en borgmoeren. Installeer de voor- en achterwielen. Monteer de ladderconstructie en de dwarssteun. Bevestig de hoogteverstelplaat en het kofferdeksel. Plaats ten slotte het kussen en het opbergvak. Draai alle bouten vast.

Wat is het maximale draagvermogen van de kruipwagen?

Het maximale draagvermogen is 400 pond (181 kg), inclusief gebruiker, gereedschap, uitrusting en persoonlijke bezittingen. Overschrijd deze limiet nooit.

Hoe stel ik de hoogte van de kruipwagen af?

De hoogte wordt ingesteld door de ladderconstructie in de verstelgleuven te verplaatsen. Gebruik de hoogteverstelplaat en bijbehorende bouten om de positie vast te zetten. Zorg ervoor dat de stang goed op zijn plaats zit.

Welke veiligheidsmaatregelen moet ik nemen?

Draag altijd een veiligheidsbril en handschoenen. Vergrendel de achterwielen voor gebruik. Gebruik op een vlakke en gladde ondergrond. Ga niet staan of zitten op het kussen. Overschrijd de capaciteit niet.

Hoe reinig en onderhoud ik de kruipwagen?

Veeg het frame af met een doek. Gebruik voor het kussen een mild reinigingsmiddel voor stoffering (niet bijtend). Smeer de wielen niet, dit kan ze beschadigen. Controleer periodiek of de bouten goed vastzitten.

Hoe berg ik de kruipwagen op na gebruik?

Verwijder de borgpennen van de poten. Laat het basisframe zakken terwijl u de ladder vasthoudt. Duw de hoeksteunarmen naar achteren. Til elk been tegen de ladder. Berg de kruipwagen verticaal op en vergrendel de achterwielen.

Kan de kruipwagen worden gebruikt bij een draaiende motor?

Nee, gebruik de kruipwagen nooit om te werken aan een draaiende motor. Dit levert een ernstig risico op letsel op.

Waar kan ik reserveonderdelen krijgen?

Neem contact op met de technische dienst van Vevor via www.vevor.com/support om reserveonderdelen zoals bouten, wielen, kussen, enz. te bestellen. Gebruik alleen identieke onderdelen.

Welke modellen zijn er beschikbaar?

De modellen zijn HA (verstelbare hoogte 48-64 inch) en HB (verstelbare hoogte 48-76 inch). Het draagvermogen is identiek (400 pond).

Hoe ontgrendel ik de achterwielen?

De achterwielen zijn vergrendelbaar met een pedaal of hendel. Om ze te ontgrendelen, laat u de hendel zakken of draait u aan de knop. Zorg ervoor dat u ze vergrendelt voor gebruik en tijdens opslag.

GEBRUIKSAANWIJZING H-A Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

TOP AUTOMOTIVE KLIMPLANT

MODEL: HA/HB

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product

	Waarschuwing - Om het risico op letsel te verminderen, moeten gebruikers de volgende instructies lezen: Lees de gebruiksaanwijzing zorgvuldig door.
	Waarschuwing: draag altijd een oogbescherming als u dit product gebruikt. product.
	Waarschuwing: draag handschoenen wanneer u dit product gebruikt.

PRODUCTPARAMETERS

Model	HA	HB
Verstelbare hoogte	48-64 inch	48-76 inch
Draagvermogen	400 pond	400 pond

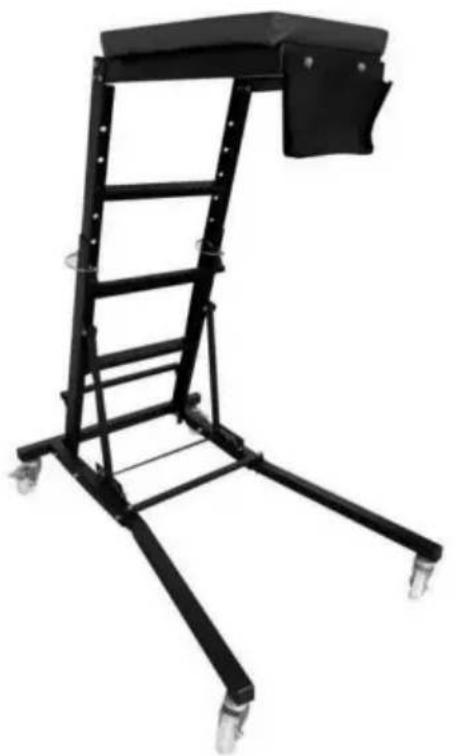

De hoogte van de bovenste auto-kuiper is verstelbaar. De heavy-duty stalen constructie is gepoedercoat voor bescherming. Een schuimdek met hoge dichtheid biedt extra comfort.

WAARSCHUWING

WERKGEBIED

1. Werk in een veilige werkomgeving. Houd uw werkplek schoon, goed verlicht en vrij van afleidingen. Plaats lampen zodat u niet in de schaduw werkt.
2. Houd iedereen die niet de juiste veiligheidsuitrusting draagt, weg van het werkgebied.
3. Bewaar gereedschap op een veilige en droge plek. Houd gereedschap buiten bereik van kinderen.

PERSOONLIJKE VEILIGHEID

WAARSCHUWING! Draag persoonlijke beschermingsmiddelen die zijn goedgekeurd door de Canadese overheid.

Standaardenvereniging (CSA) of American National Standards Institute (ANSI).

PERSOONLIJKE BESCHERMINGSMIDDELEN

1. Draag altijd een veiligheidsbril die bescherming biedt aan de voor- en zijkant van de ogen. Oogbeschermingsapparatuur moet voldoen aan CSA Z94.3-07 of ANSI Z87.1 normen, gebaseerd op het soort werk dat wordt uitgevoerd.
2. Draag handschoenen die bescherming bieden op basis van de werkmaterialen of die de kans op letsel verkleinen door effecten van gereedschapstrillingen.
3. Draag beschermende kleding die geschikt is voor de werkomgeving en het gereedschap.
4. Het wordt aanbevolen om antislipschoenen te dragen om de juiste grip en balans te behouden tijdens de werkomgeving.
5. Draag schoenen met stalen neuzen om te voorkomen dat u een voetblessure oploopt door vallende objecten.

PERSOONLIJKE VOORZORGSMAATREGELEN

Beheers het gereedschap, de persoonlijke bewegingen en de werkomgeving om persoonlijk letsel of schade aan het gereedschap te voorkomen.

1. Gebruik geen gereedschap als u moe bent of onder invloed van drugs, alcohol of medicijnen.
2. Reik niet te ver wanneer u het gereedschap bedient. Een goede voetpositie en balans zorgen voor betere controle in onverwachte situaties.

SPECIFIEKE VEILIGHEIDSMAATREGELEN

WAARSCHUWING! Laat het comfort of de vertrouwdheid met het product (verkregen door herhaald gebruik) de strikte naleving van de veiligheidsregels voor gereedschap niet vervangen. Als u dit gereedschap onveilig of verkeerd gebruikt, kunt u ernstig persoonlijk letsel oplopen.

1. Gebruik het juiste gereedschap voor de klus. Dit gereedschap is ontworpen voor een specifieke functie. U mag dit hulpmiddel niet wijzigen of aanpassen, en het niet gebruiken voor onbedoelde doeleinden.
2. GEBRUIK het gereedschap NIET als er onderdelen beschadigd, kapot of verkeerd geplaatst zijn. Repareer of vervang de onderdelen.
3. Zorg er ALTIJD voor dat de hoogteverstellingsstang stevig vastzit in een van de drie sleuven vóór gebruik.
4. De vermelde maximale capaciteit omvat de gebruiker (persoon), gereedschappen, apparatuur en persoonlijke spullen. Overschrijd de maximale capaciteit NIET.
5. Leun uw borst voorzichtig op het borstpaddek. Vermijd het veroorzaken van een schokbelasting door springen of vallen op het borstkussen.
6. Ga NIET op het borstkussen staan of zitten.
7. Gebruik de opvouwbare autokruiper NIET om boven een draaiende motor te werken.
8. Maak de opvouwbare auto-kuiper NIET nat en gebruik hem niet op vochtige locaties of gebieden waar condensatie is.
9. Gebruik de kruiper op een glad, vlak oppervlak dat bestand is tegen de totale belasting.
10. Vergrendel ALTIJD de wielen voordat u de opvouwbare autokruiper gebruikt.

PAKLIJST

Item	Item	Aantal	Artikel	Item	Hoeveelheid
A	Basisframe	1	ÿ	Kruissteunbouten	2
B Laddermontage		1	P		6Borstframe
C	Borst Dek Kader	1	Q	Hoogteverstelplaat	2
D	Borst Dek Pad	1	R	Hoogteverstelplaat Bouten	4
EN	Rechterbeen	1	S	Phillips-schroeven	2
F	Linkerbeen	1	T	Ringen	2
G	Beenkruising Steun	1	IN	Flensmoer	4
H	Zakje	1	V	Borgmoer 1	8
J	Voorwielen	2 W		Borgmoer 2	8
Ik	Achterwielen	2	X	Borgmoer 3	6
N	Framebouten	8

INSTALLATIE

De verwijzingen tussen haakjes (A) verwijzen naar de inhoud.

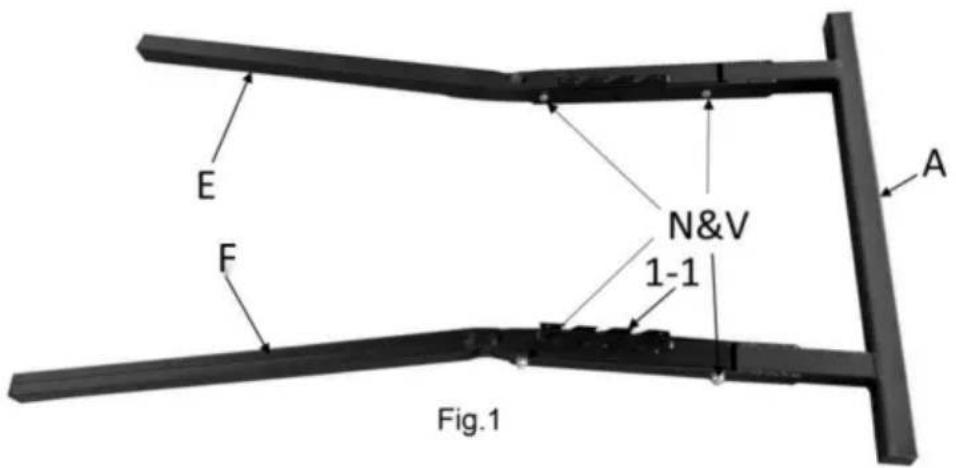

1. Monteer de rechter- en linkerpoot (E & F) aan het basisframe (A). Steek het uiteinde van elke poot in de openingen van het basisframe en lijn de boutgaten uit. De hoogteverstellingsinkepingen (Fig.1 1-1) bevinden zich aan de binnenkant en de poten moeten schuin naar buiten staan. Bevestig elke poot met een framebout (N) en borgmoer1 (V). Plaats de twee pootbouten (N) en de borgmoeren 1 (V) en druk de uiteinden naar beneden om de poten vast te zetten.

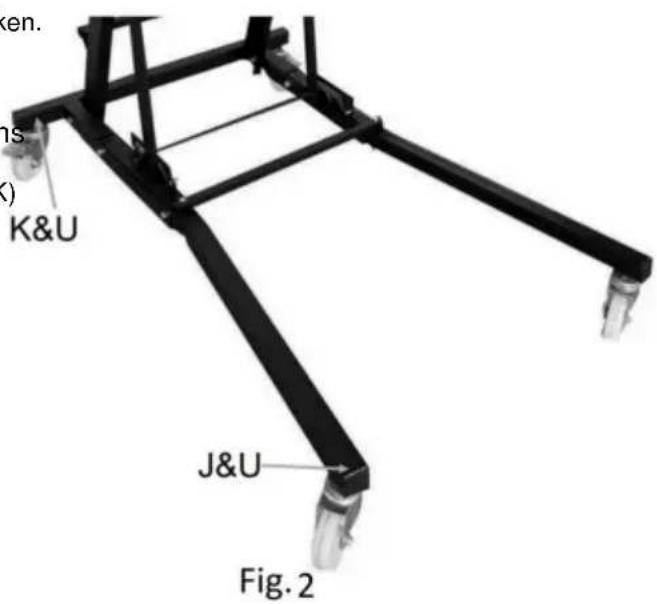

1. Bevestig de voorwielen (J) door de stang van elk wiel door het uiteinde van elk been te steken en vast te zetten met een flensmoer (U). Monteer de achterste vergrendelbare wielen (K) op dezelfde manier aan het basisframe. Vergrendel de achterwielen op hun plaats voor de rest van de installatie.

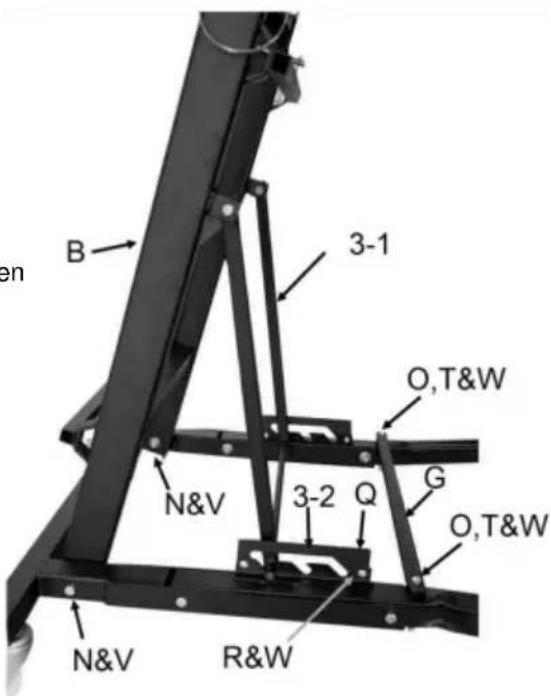

2. Installeer de ladderconstructie (B) door aan elke zijde van de basis een framebout (N) met een borgmoer1 (V) te steken. Zwaai de hoeksteun van de ladder (Fig. 3, 3-1) in de hoogteverstellingsinkepingen (3-2). Zorg ervoor dat de dwarsbalk stevig op zijn plaats zit.
3. Plaats de beenkruisondersteuning (G) op beide poten (E&F), waarbij de boutgaten worden uitgelijnd. Plaats een dwarssteunbout (O) door elk uiteinde van de beenkruissteun en het been. Schuif een ring (T) over één bout en borg met een borgmoer2 (W). Herhaal met de andere kruissteunbout.
4. Bevestig de hoogteverstelplaat (Q). Zorg dat de hoekige opening overeenkomt met de

Fig. 3

inkepingen voor de afstelling. Voeg een hoogteafstelplaatbout (R) door het boutgat aan elk uiteinde van de plaat. Bevestig elke bout met een borgmoer2 (W). Herhaal dit aan de andere kant.

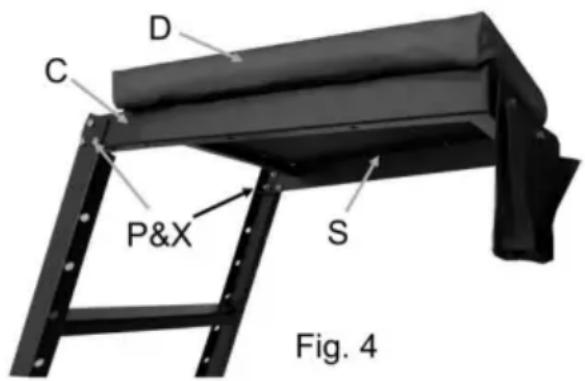

1. Bevestig het borstdekframe (C) aan de bovenkant van de ladderconstructie (B) met behulp van drie borst

framebouten (P) en borgmoer3 (X) aan elke kant. Bevestig het borstdekkussen (D) met behulp van twee kruiskopschroeven (S) van onderaf.

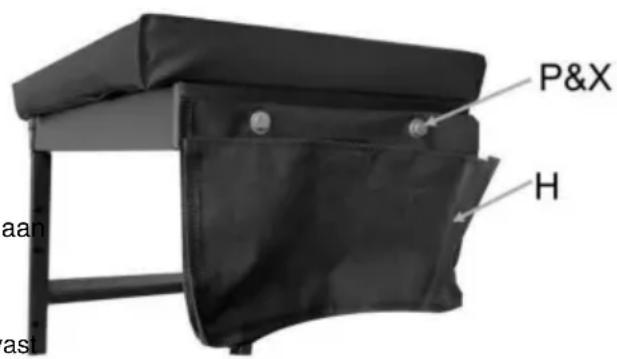

1. Plaats het zakje (H) en lijn de schroefgaten uit. Plaats twee borstframebouten (P) en borgmoer3 (X) door de schroefgaten. Lijn de uitstekende schroeven met de gaten aan de voorkant van het frame van het dek. Bevestig het zakje aan het dekframe met de schroeven.
2. Controleer alle bouten en schroeven opnieuw en draai ze vast indien nodig.

Fig. 5

ZORG & ONDERHOUD

1. Onderhoud het gereedschap met zorg. Een gereedschap in goede staat is efficiënt, gemakkelijker te controleren en zal minder problemen hebben.
2. Controleer de gereedschapscomponenten periodiek. Repareer of vervang beschadigde of versleten onderdelen. Gebruik bij onderhoud alleen identieke vervangingsonderdelen.
3. Onderhoud de labels en naamplaatjes van het gereedschap. Deze bevatten belangrijke informatie. Als ze onleesbaar of ontbrekend zijn, neem dan contact op met VEVOR voor vervanging.

WAARSCHUWING!

Alleen gekwalificeerd servicepersoneel mag het gereedschap repareren. Een verkeerd gerepareerd gereedschap kan een gevaar opleveren voor de gebruiker en/of anderen.

SCHOONMAAK

Veeg indien nodig schoon. Gebruik een milde meubelreiniger (niet bijtend) om de borst en dekmat schoon te maken indien nodig.

SMERING

Smeer de wielen NIET. Dit kan het mechanisme beschadigen.

OPSLAG

1. Verwijder de pootvergrendelingspennen van elke poot. Houd de ladder vast bij het verwijderen van de tweede pin, aangezien het basisframe op de vloer zal vallen. Bewaar de pinnen in het zakje van de creeper.
2. Duw de hoeksteunarmen van de ladder terug naar de ladder.
3. Til elke poot omhoog totdat deze naast de ladderconstructie rust.
4. Berg de creeper verticaal op. Zorg ervoor dat de achterste wielen vergrendeld zijn als hij eenmaal in de kruipruimte staat.

VERWIJDERING UIT OPSLAG

1. Laat elk been zakken.
2. Trek de hoeksteunarmen van de ladder naar voren om ze in een hoogteverstelling te zetten inkeping.
3. Verwijder de beenborgpennen uit het zakje.
4. Til het basisframe op en duw de poot naar beneden totdat de boutgaten uitgelijnd zijn. Duw de beenvergrendelingspen erdoor en draai het uiteinde naar beneden. Herhaal met het andere been.
5. Ontgrendel de achterste wielen en het voertuig is klaar voor gebruik.
