H-A - Auto Werkzeug Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Auto-Rangierwagen (Creeper)
Marke	Vevor
Modell	HA / HB
Verstellbare Höhe	Modell HA: 48-64 Zoll (122-163 cm) Modell HB: 48-76 Zoll (122-193 cm)
Maximale Tragfähigkeit	400 lbs (181 kg) inklusive Benutzer, Werkzeuge und Ausrüstung
Rahmenmaterial	Robuster Stahl mit Pulverbeschichtung
Material der Liegefläche	Hochdichter Schaumstoffpolster
Vordere Rollen	2 feste Rollen
Hintere Rollen	2 feststellbare Rollen
Geschätztes Nettogewicht	Ca. 15-20 kg (variiert je nach Modell)
Verwendung	Wartung unter dem Fahrzeug, Arbeiten im Liegen
Montage erforderlich	Ja, mit Werkzeug und Anleitung (Schrauben, Muttern, Bolzen)
Pflege	Reinigung mit mildem Polsterreiniger; Rollen nicht schmieren
Lagerung	Beine einklappen, senkrecht lagern, hintere Rollen feststellen
Sicherheit	Schutzbrille und Handschuhe tragen; Rollen vor Gebrauch feststellen; Tragfähigkeit nicht überschreiten
Ersatzteile	Schrauben, Muttern, Bolzen, Rollen, Polster, Einstellplatte (Kontaktieren Sie Vevor)
Garantie	Technischer Support und elektronische Garantieurkunde auf www.vevor.com/support
Herstellungsland	China
Enthaltenes Zubehör	Aufbewahrungstasche, Kofferraumpolster, Schrauben, Muttern, Schlüssel (nicht aufgeführt, aber erforderlich)

Häufig gestellte Fragen - H-A Vevor

Wie montiere ich den Vevor H-A Auto-Rangierwagen?

Befolgen Sie die Schritte in der Anleitung: Befestigen Sie das rechte und linke Bein am Grundrahmen mit Rahmenbolzen und Sicherungsmuttern. Montieren Sie die vorderen und hinteren Rollen. Bauen Sie die Leiterbaugruppe und den Querträger ein. Befestigen Sie die Höhenverstellplatte und den Kofferraumrahmen. Zum Schluss legen Sie das Polster und die Tasche auf. Ziehen Sie alle Schrauben fest.

Wie hoch ist die maximale Tragfähigkeit des Rangierwagens?

Die maximale Tragfähigkeit beträgt 400 lbs (181 kg), inklusive Benutzer, Werkzeuge, Ausrüstung und persönliche Gegenstände. Überschreiten Sie diese Grenze niemals.

Wie stelle ich die Höhe des Rangierwagens ein?

Die Höhe wird durch Verschieben der Leiterbaugruppe in den Einkerbungen eingestellt. Verwenden Sie die Höhenverstellplatte und die zugehörigen Schrauben, um die Position zu fixieren. Stellen Sie sicher, dass die Stange richtig sitzt.

Welche Sicherheitsvorkehrungen muss ich beachten?

Tragen Sie stets eine Schutzbrille und Handschuhe. Stellen Sie die hinteren Rollen vor Gebrauch fest. Benutzen Sie den Wagen auf einer ebenen und glatten Oberfläche. Stehen oder sitzen Sie nicht auf dem Polster. Überschreiten Sie die Tragfähigkeit nicht.

Wie reinige und pflege ich den Rangierwagen?

Wischen Sie den Rahmen mit einem Tuch ab. Für das Polster verwenden Sie einen milden Polsterreiniger (nicht ätzend). Schmieren Sie die Rollen nicht, da dies sie beschädigen könnte. Überprüfen Sie regelmäßig den festen Sitz der Schrauben.

Wie lagere ich den Rangierwagen nach Gebrauch?

Entfernen Sie die Sicherungsstifte der Beine. Senken Sie den Grundrahmen, während Sie die Leiter festhalten. Schieben Sie die Winkelstützarme nach hinten. Heben Sie jedes Bein gegen die Leiter. Lagern Sie den Rangierwagen senkrecht und stellen Sie die hinteren Rollen fest.

Kann der Rangierwagen bei laufendem Motor verwendet werden?

Nein, verwenden Sie den Rangierwagen niemals für Arbeiten an einem laufenden Motor. Dies birgt ein ernstes Verletzungsrisiko.

Wo erhalte ich Ersatzteile?

Kontaktieren Sie den technischen Support von Vevor unter www.vevor.com/support, um Ersatzteile wie Schrauben, Rollen, Polster usw. zu bestellen. Verwenden Sie nur baugleiche Teile.

Welche Modelle sind verfügbar?

Die Modelle sind HA (verstellbare Höhe 48-64 Zoll) und HB (verstellbare Höhe 48-76 Zoll). Die Tragfähigkeit ist identisch (400 lbs).

Wie entriegle ich die hinteren Rollen?

Die hinteren Rollen sind über ein Pedal oder einen Hebel feststellbar. Zum Entriegeln senken Sie den Hebel oder drehen Sie den Knopf. Stellen Sie sicher, dass Sie sie vor Gebrauch und bei der Lagerung feststellen.

BEDIENUNGSANLEITUNG H-A Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

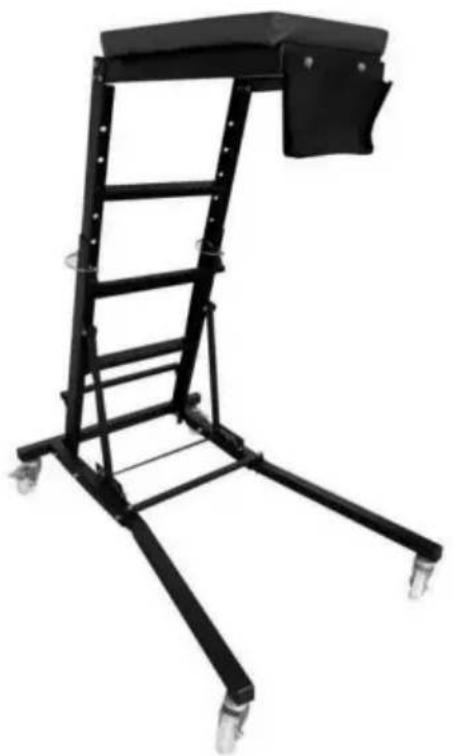

TOP AUTOMOBIL-CREEPER

MODELL: HA/HB

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

TOP AUTOMOBIL

KRIECHPFLANZE

MODELL: HA/HB

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support?

Bitte kontaktieren Sie uns: Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

	Warnung-Umdas Verletzungsrisiko zu verringern, müssen Benutzer die Lesen Sie die Bedienungsanleitung sorgfältig durch.
	Achtung- Tragen Sie unbedingt einen Augenschutz bei der Verwendung dieses Produkt.
	Achtung:Tragen Sie bei der Verwendung dieses Produkts unbedingt Handschuhe

PRODUKTPARAMETER

Modell	HA	HB
Einstellbare Höhe	48-64 Zoll	48-76 Zoll
Gewichtskapazität	400 Pfund	400 Pfund

Die Höhe der oberen Rolltreppe kann eingestellt werden. Der robuste Stahl

Die Konstruktion ist zum Schutz pulverbeschichtet. Ein hochdichtes, gepolstertes Schaumstoffdeck sorgt für zusätzlichen Komfort.

WARNUNG

ARBEITSBEREICH

1. Arbeiten Sie in einer sicheren Arbeitsumgebung. Halten Sie Ihren Arbeitsbereich sauber, gut beleuchtet und frei von Ablenkungen. Platzieren Sie die Lichter so, dass Sie nicht im Schatten arbeiten.
2. Halten Sie Personen, die nicht die entsprechende Schutzausrüstung tragen, von der Arbeit fern Bereich.
3. Bewahren Sie Werkzeuge ordnungsgemäß an einem sicheren und trockenen Ort auf. Bewahren Sie Werkzeuge außerhalb der Reichweite von Kinder.

PERSÖNLICHE SICHERHEIT

WARNUNG! Tragen Sie persönliche Schutzausrüstung, die von der kanadischen

Standards Association (CSA) oder American National Standards Institute (ANSI).

PERSÖNLICHE SCHUTZAUSRÜSTUNG

1. Tragen Sie immer eine Schutzbrille, die den Aufprall von vorne und von der Seite schützt. Augen. Augenschutzausrüstung sollte CSA Z94.3-07 oder ANSIZ87 entsprechen. 1 Standards basierend auf der Art der ausgeführten Arbeit.
2. Tragen Sie Handschuhe, die je nach Arbeitsmaterial Schutz bieten oder die Auswirkungen von Werkzeugvibrationen.
3. Tragen Sie Schutzkleidung, die für die Arbeitsumgebung und das Werkzeug geeignet ist.
4. Rutschfestes Schuhwerk wird empfohlen, um bei der Arbeit Halt und Gleichgewicht zu bewahren.
5. Tragen Sie Schuhe mit Stahlkappen, um Fußverletzungen durch herabfallende Gegenstände zu vermeiden.

PERSÖNLICHE VORSICHTSMASSNAHMEN

Kontrollieren Sie das Werkzeug, Ihre Bewegungen und die Arbeitsumgebung, um persönliche Verletzungen oder Schäden am Werkzeug zu vermeiden.

1. Bedienen Sie kein Werkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen.
2. Überstrecken Sie sich bei der Arbeit mit dem Werkzeug nicht. Ein guter Stand und ein gutes Gleichgewicht ermöglichen eine bessere Kontrolle in unerwarteten Situationen.

SPEZIELLE SICHERHEITSVORKEHRUNGEN

WARNUNG! Lassen Sie sich nicht durch Bequemlichkeit oder Vertrautheit mit dem Produkt (erworben durch wiederholte Verwendung) dazu verleiten, die strikte Einhaltung der Werkzeugsicherheitsregeln zu vernachlässigen. Wenn Sie dieses Werkzeug unsicher oder falsch verwenden, können Sie schwere Verletzungen erleiden.

1. Verwenden Sie das richtige Werkzeug für die jeweilige Aufgabe. Dieses Werkzeug wurde für eine bestimmte Funktion entwickelt. Modifizieren oder verändern Sie dieses Werkzeug nicht und verwenden Sie es nicht für einen nicht vorgesehenen Zweck.
2. Benutzen Sie das Werkzeug NICHT, wenn Teile beschädigt, kaputt oder verlegt sind. Reparieren oder ersetzen Sie die Teile.
3. Stellen Sie IMMER sicher, dass die Höhenverstellstange sicher in einer der drei Positionsschlitze einrastet, bevor Sie das Gerät benutzen.
4. Die angegebene maximale Kapazität umfasst den Benutzer (Person), Werkzeuge, Ausrüstung und persönliche Gegenstände. Überschreiten Sie NICHT die maximale Kapazität.
5. Lehnen Sie Ihre Brust sanft auf das Brustpolster. Vermeiden Sie Stoßbelastungen, indem Sie nicht auf das Brustpolster springen oder fallen.
6. Stellen oder setzen Sie sich NICHT auf die Brustpolsterfläche.
7. Verwenden Sie die Rollliege mit klappbarem Verdeck NICHT zum Arbeiten über einem laufenden Motor.
8. Lassen Sie das Rollbrett mit faltbarem Verdeck NICHT nass werden und verwenden Sie es nicht an feuchten Orten oder in Bereichen, in denen es zu Kondensation kommt.
9. Benutzen Sie das Rollbrett auf einer glatten, ebenen Fläche, die der Gesamtbelastung standhält.
10. Stellen Sie IMMER die Lenkrollen fest, bevor Sie das Rollbrett mit faltbarem Verdeck benutzen.

PACKLISTE

Artikel	Artikel	Menge	Artikel	Artikel	Menge
A	Grundrahmen	1	ÿ	Kreuzstützbolzen	2
B Leiterbaugruppe		1	P	Brustrahmenschrauben	6
C	BrustdeckRahmen	1	Q	Höhenverstellplatte	2
D	Brustdeckpolster	1	R	HöhenverstellplatteBolzen	4
UND	Rechtes Bein	1	S	Kreuzschlitzschrauben	2
F	Linkes Bein	1	T	Unterlegscheiben	2
G	Überkreuzte BeineUnterstützung	1	IN	Flanschmutter	4
H	Beutel	1	V	Kontermutter 1	8
	Vordere LenkrollenJ	2 W		Kontermutter 2	8
K	Hintere Lenkrollen	2	X	Kontermutter 3	6
N	Rahmenschrauben	8

INSTALLATION

Buchstabenangaben in Klammern (A) verweisen auf den Inhalt.

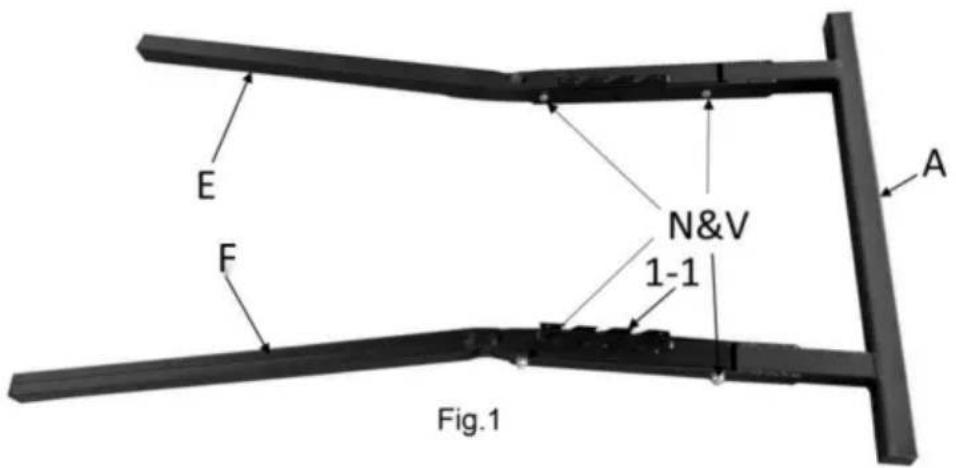

1. Montieren Sie das rechte und linke Bein (E & F) am Grundrahmen (A). Stecken Sie das Ende jedes Beins in die Öffnungen des Grundrahmens und richten Sie die Bolzenlöcher aus. Die Höhenverstellkerben (Abb. 1, 1-1) befinden sich auf der Innenseite, und die Beine müssen nach außen angewinkelt sein. Sichern Sie jedes Bein mit einer Rahmenschraube (N) und einer Kontermutter 1 (V). Drücken Sie dann die Enden nach unten, um die Beine zu sichern.

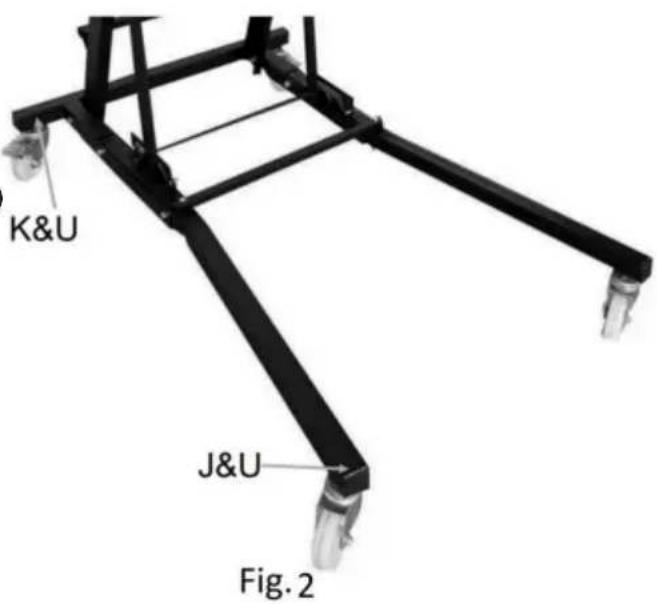

1. Befestigen Sie die vorderen Rollen (J), indem Sie den Schaft jedes Rades durch das Ende jedes Beins stecken und es mit einer Flanschmutter (U) befestigen. Installieren Sie die hinteren Feststellrollen (K) auf die gleiche Weise am Grundrahmen. Lassen Sie die Hinterräder für den Rest der Installation.

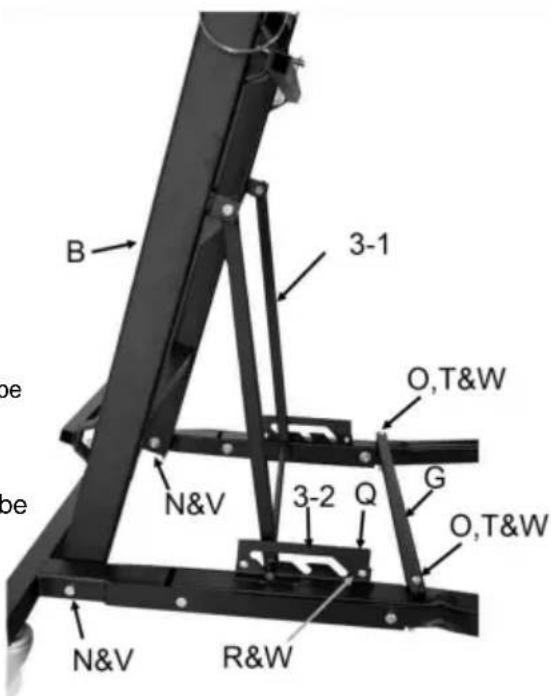

2. Installieren Sie die Leiterbaugruppe (B), indem Sie einen Rahmenbolzen (N) durch jede Seite der Basis stecken und mit einer Kontermutter 1 (V) sichern. Schwingen Sie die Winkelstütze der Leiter (Abb. 3, 3-1) in die Höhenverstellkerben (3-2). Stellen Sie sicher, dass die Querstrebe fest an ihrem Platz sitzt.
3. Platzieren Sie die Beinkreuzstütze (G) auf beiden Beinen (E & F), wobei die Bolzenlöcher ausgerichtet werden. Stecken Sie einen Querträgerbolzen (O) durch jedes Ende der Beinkreuzstütze und das Bein. Schieben Sie eine Unterlegscheibe (T) über eine Schraube und sichern Sie sie mit einer Kontermutter 2 (W). Wiederholen Sie den Vorgang mit dem anderen Querträgerbolzen.
4. Befestigen Sie die Höhenverstellplatte (Q). Passen Sie die abgewinkelte Öffnung an die

Abb. 3

Einstellkerben. Fügen Sie einen Höhenverstellplattenbolzen (R) durch das Bolzenloch an jedem Ende der Platte ein. Befestigen Sie jeden

Einstellplattenbolzen (R) durch den Bolzen

Loch an jedem Ende der Platte. Befestigen Sie jedes

Schraube mit Kontermutter 2(W). Wiederholen Sie dies auf der anderen Seite.

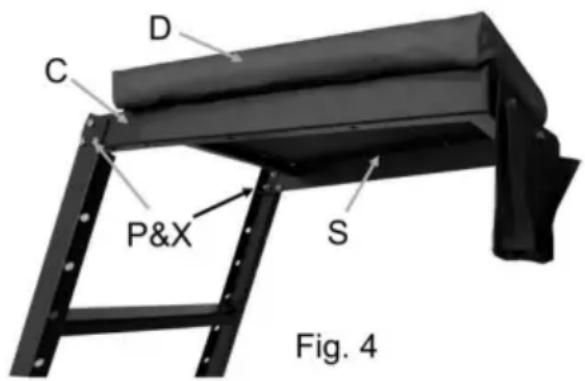

1. Befestigen Sie den Brustdeckrahmen (C) an der Oberseite der Leiteranordnung (B) mit drei Brust

Rahmenschrauben (P) und Kontermutter3 (X) auf jeder Seite. Befestigen Sie das Brustpolster (D) mit zwei Kreuzschlitzschrauben (S) von unten.

1. Legen Sie den Beutel (H) und richten Sie die Schraube

Löcher. Setzen Sie zwei Brustrahmenschrauben (P) ein und Kontermutter3 (X) durch die Schraubenlöcher.

Die hervorstehenden Schrauben mit den Löchern in

die Vorderseite des Deckrahmens. Befestigen Sie die Tasche an den Deckrahmen mit den Schrauben.

1. Alle Schrauben und Bolzen erneut prüfen und festziehen nach Bedarf.

Fig. 5

PFLEGE & WARTUNG

1. Pflegen Sie das Werkzeug sorgfältig. Ein Werkzeug in gutem Zustand ist effizient, leichter zu kontrollieren und wird weniger Probleme haben.
2. Überprüfen Sie die Werkzeugkomponenten regelmäßig. Reparieren oder ersetzen Sie beschädigte oder abgenutzte Komponenten. Verwenden Sie im Servicefall nur identische Ersatzteile.
3. Bewahren Sie die Etiketten und Typenschilder des Werkzeugs auf. Diese enthalten wichtige Informationen. Unleserlich oder fehlend, wenden Sie sich für Ersatz an VEVOR.

WARNUNG!

Nur qualifiziertes Servicepersonal darf das Werkzeug reparieren. Ein unsachgemäß repariertes Werkzeug kann eine Gefahr für den Benutzer und/oder andere darstellen.

REINIGUNG

Bei Bedarf abwischen. Reinigen Sie die Truhe mit einem milden Polsterreiniger (nicht ätzend). Deckpad nach Bedarf.

SCHMIERUNG

Schmieren Sie die Rollen NICHT. Dies kann den Mechanismus beschädigen.

LAGERUNG

1. Entfernen Sie die Beinverriegelungsstifte von jedem Bein. Halten Sie die Leiter fest, während Sie die zweiten Stift, da der Grundrahmen sonst auf den Boden fällt. Bewahren Sie die Stifte im Rollbrett auf. Beutel.
2. Schieben Sie die Winkelstützarme der Leiter zurück zur Leiter.
3. Heben Sie jedes Bein an, bis es neben der Leiterkonstruktion liegt.
4. Lagern Sie den Rollwagen senkrecht. Stellen Sie sicher, dass die hinteren Rollen arretiert sind, sobald er Ort.

Auslagerung

1. Senken Sie beide Beine.
2. Ziehen Sie die Winkelstützarme der Leiter nach vorne, um eine Höheneinstellung vorzunehmen Kerbe.
3. Entfernen Sie die Beinverriegelungsstifte aus der Tasche.
4. Heben Sie den Grundrahmen an und drücken Sie das Bein nach unten, bis die Bolzenlöcher ausgerichtet sind. Drücken Sie die Führen Sie den Beinverriegelungsstift durch und drehen Sie das Ende nach unten. Wiederholen Sie dies mit dem anderen Bein.
5. Entriegeln Sie die hinteren Rollen und schon ist das Gerät einsatzbereit.
