Produkttyp	Bilverkstadsbänk (creeper)
Märke	Vevor
Modell	HA / HB
Justerbar höjd	Modell HA: 48-64 tum (122-163 cm) Modell HB: 48-76 tum (122-193 cm)
Maximal viktkapacitet	400 lb (181 kg) inklusive användare, verktyg och utrustning
Rammaterial	Robust stål med pulverlackering
Bäddmaterial	Stoppat högdensitetskum
Främre hjul	2 fasta hjul
Bakre hjul	2 låsbara hjul
Beräknad nettovikt	Cirka 15-20 kg (varierar beroende på modell)
Användning	Underhåll under fordon, liggande arbete
Montering krävs	Ja, med medföljande verktyg och instruktioner (bultar, muttrar, skruvar)
Underhåll	Rengöring med milt rengöringsmedel för möbeltyg; smörj inte hjulen
Förvaring	Fäll ihop fötterna, förvara vertikalt, bakre hjul låsta
Säkerhet	Bär skyddsglasögon och handskar; lås hjulen före användning; överskrid inte kapaciteten
Reservdelar	Bultar, muttrar, skruvar, hjul, kudde, justeringsplatta (kontakta Vevor)
Garanti	Teknisk support och elektroniskt garantibevis på www.vevor.com/support
Tillverkningsland	Kina
Ingående tillbehör	Förvaringsficka, bagagerumskudde, bultar, muttrar, nycklar (inte listade men nödvändiga)

Vanliga frågor - H-A Vevor

Hur monterar jag bilcreeper Vevor H-A?

Följ stegen i manualen: fäst höger och vänster ben i basramen med rambultar och låsmuttrar. Montera fram- och bakhjul. Sätt ihop stegmodul och tvärstöd. Fäst höjdjusteringsplattan och bagagerumsramen. Slutligen placera kudden och förvaringsfickan. Dra åt alla bultar.

Vad är den maximala viktkapaciteten för creepern?

Den maximala kapaciteten är 400 lb (181 kg), inklusive användare, verktyg, utrustning och personliga tillhörigheter. Överskrid aldrig denna gräns.

Hur justerar jag höjden på creepern?

Höjden justeras genom att flytta stegmodulen i justeringsspåren. Använd höjdjusteringsplattan och tillhörande bultar för att låsa läget. Se till att stången sitter ordentligt på plats.

Vilka säkerhetsåtgärder bör jag vidta?

Bär alltid skyddsglasögon och handskar. Lås bakhjulen före användning. Använd på en plan och jämn yta. Stå eller sitt inte på kudden. Överskrid inte kapaciteten.

Hur rengör och underhåller jag creepern?

Torka av ramen med en trasa. För kudden, använd ett milt rengöringsmedel för möbeltyg (inte frätande). Smörj inte hjulen, det kan skada dem. Kontrollera regelbundet att bultarna är åtdragna.

Hur förvarar jag creepern efter användning?

Ta bort låsstiften från fötterna. Sänk basramen medan du håller i stegen. Skjut vinkelstödarmarna bakåt. Lyft varje ben mot stegen. Förvara creepern vertikalt och lås bakhjulen.

Kan creepern användas på en motor som är igång?

Nej, använd aldrig creepern för att arbeta på en motor som är igång. Det innebär allvarlig skaderisk.

Var kan jag få tag på reservdelar?

Kontakta Vevors tekniska support via www.vevor.com/support för att beställa reservdelar som bultar, hjul, kudde, etc. Använd endast identiska delar.

Vilka modeller finns tillgängliga?

Modellerna är HA (justerbar höjd 48-64 tum) och HB (justerbar höjd 48-76 tum). Kapaciteten är densamma (400 lb).

Hur låser jag upp bakhjulen?

Bakhjulen är låsbara med en pedal eller spak. För att låsa upp, sänk spaken eller vrid ratten. Se till att låsa dem före användning och vid förvaring.

BRUKSANVISNING H-A Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

BÄSTA AUTOMOTIVA CREEPER

MODELL: HA/HB

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

TOPP AUTOMOTIV KRYP

MODELL: HA/HB

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

	Varning - För att minska risken för skador måste användarna läsa bruksanvisningen noggrant.
	Varning- Var noga med att bära ögonskydd när du använder detta produkt.
	Varning- Var noga med att bära handskar när du använder denna produ

PRODUKTPARAMETRAR

Modell	HA	HB
Justerbar höjd	48-64 tum	48-76 tum
Viktkapacitet	400 lbs	400 lbs

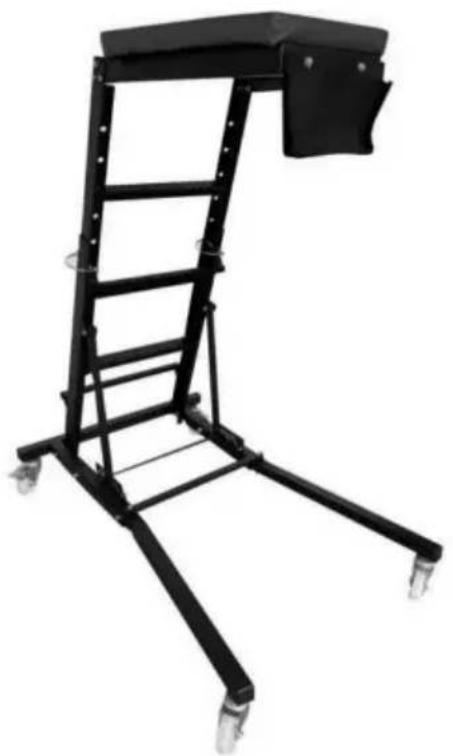

Höjden på den övre bilkrypan kan justeras. Det kraftiga stålet

konstruktionen är pulverlackerad för skydd. Ett vadderat skumdäck med hög densitet ger extra komfort.

VARNING

ARBETSOMRÅDE

1. Arbeta i en säker arbetsmiljö. Håll ditt arbetsområde rent, väl upplyst och fritt från distraktioner. Placera lampor så att du inte arbetar i skuggan.
2. Håll personer som inte bär lämplig säkerhetsutrustning borta från arbetsområdet.
3. Förvara verktyg ordentligt på en säker och torr plats. Håll verktyg utom räckhåll för barn.

PERSONLIG SÄKERHET

VARNING! Bär personlig skyddsutrustning som är godkänd enligt kanadensiska standarder.

1. Bär alltid skyddsglasögon som ger skydd framtill och på sidorna av ögonen. Ögonskyddsutrustning bör överensstämma med CSA Z94.3-07 eller ANSI Z87.1-standarder, beroende på typ av arbete som utförs.
2. Använd handskar som ger skydd baserat på arbetsmaterialen eller minskar effekterna av verktygsvibrationer.
3. Bär skyddskläder avsedda för arbetsmiljön och verktyget.
4. Halkfria skor rekommenderas för att bibehålla fotfäste och balans i arbetsmiljön.
5. Bär skor med stålhätta eller stålhätta för att förhindra fotskador från fallande föremål.

PERSONLIGA FÖRSIKTIGHETSÅTGÄRDER

Kontrollera verktyget, din kroppsrörelse och arbetsmiljön för att undvika personskada eller skada på verktyget.

1. Använd inte något verktyg när du är trött eller påverkad av droger, alkohol eller mediciner.
2. Räck inte för långt när du använder verktyget. Rätt fotfäste och balans möjliggör

bättre kontroll i oväntade situationer.

SÄRSKILDA SÄKERHETSÅTGÄRDER

VARNING! Låt INTE tröst eller förtrogenhet med produkten (vunnen av

upprepad användning) ersätta strikt efterlevnad av verktygets säkerhetsregler. Om du använder det här verktyget

på ett osäkert eller felaktigt sätt kan du drabbas av allvarliga personskador.

1. Använd rätt verktyg för jobbet. Detta verktyg är designat för en specifik funktion. Modifiera eller ändra inte detta verktyg och använd det inte för ett oavsiktligt ändamål.
2. ANVÄND INTE verktyget om några delar är skadade, trasiga eller felplacerade. Reparera eller byt ut delarna.
3. Se ALLTID till att höjdjusteringsstången är ordentligt fastsatt i en av de tre placeringsspåren före användning.
4. Den angivna maximala kapaciteten inkluderar användaren (personen), verktyg, utrustning och personliga saker. Överskrid INTE den maximala kapaciteten.
5. Luta bröstet försiktigt mot bröstkuddsdäcket. Undvik att orsaka en stötbelastning genom att hoppa eller falla på bröstkuddsdäcket.
6. STÅ eller sitt INTE på bröstkuddsdäcket.
7. ANVÄND INTE den hopfällbara bilkrypan för att arbeta över en motor igång.
8. Blöt INTE den vikbara toppen av bilkrypan och använd den inte på fuktiga platser eller områden där det finns kondens.
9. Använd creepern på en slät, plan yta som tål det totala ladda.
10. Lås ALLTID hjulen innan du använder den vikbara toppbilen.

PACKLISTA

Punkt	Punkt	Antal objekt		Punkt	ANTAL
A	Basram	1	ÿ	Korsstödbultar	2
B Stegemontering		1	P	Bröstramsbultar	6
C	BröstdäckRam	1	F	Höjdjusteringsplatta	2
D	Bröstdäcksdyna	1	R	HöjdjusteringsplattaBultar	4
och	Höger ben	1	S	Phillips skruvar	2
F	Vänster ben	1	T	Brickor	2
G	BenkorsStöd	1	I	Flänsmutter	4
H	Påse	1	V	Låsmutter 1	8
	Främre hjulJ	2 W		Låsmutter 2	8
K	Hjul bak	2	X	Låsmutter 3	6
N	Rambultar	8

INSTALLATION

Bokstavshänvisningar inom parentes (A) avser innehållet.

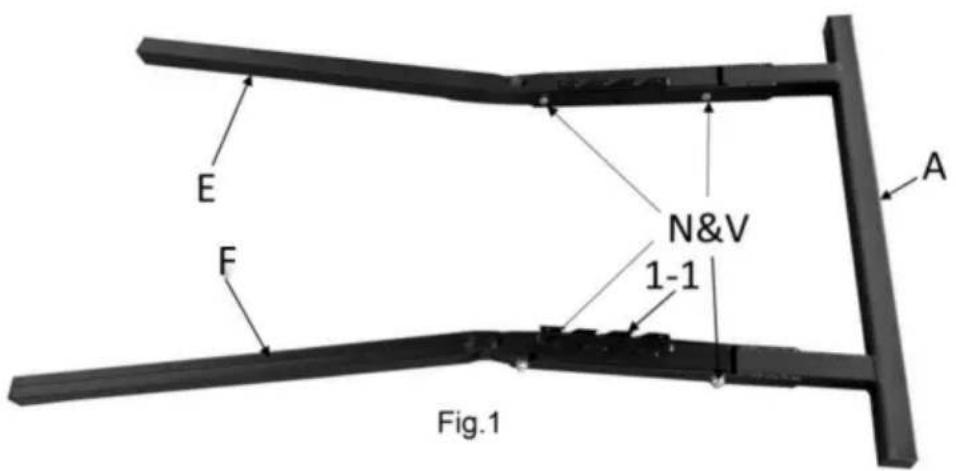

1. Montera höger och vänster ben (E & F) på basramen (A). Sätt in änden av varje ben i basramens öppningar och rikta in bulthålen. Höjdjusteringsskåror (Fig.1 1-1) kommer att vara på insidan och benen måste vinklas utåt. Säkra varje ben med en rambult (N) och låsmutter1 (V). Sätt in de två benbult (N) och låsmutter1 (V) tryck sedan ned ändarna för att säkra benen.

justeringsskåror (Fig.1 1-1) kommer att vara på insidan och benen måste vinklas utåt. Säkra varje ben med en rambult (N) och låsmutter1 (V). Sätt in de två benbult (N) och låsmutter1 (V) tryck sedan ned ändarna för att säkra benen.

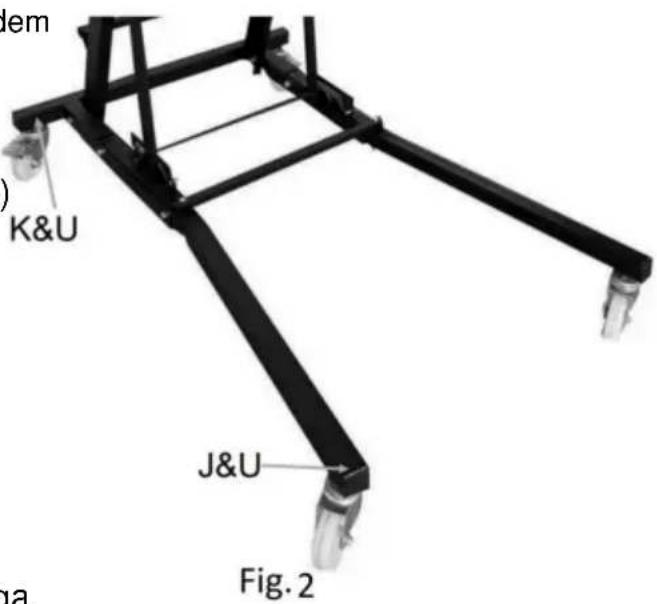

1. Fäst de främre hjulen (J) genom att sätta in stammen på varje hjul genom änden av varje ben och säkra det med en flänsmutter (U). Montera de bakre låshjulen (K) till basramen på samma sätt.

Lås bakhjulen på plats för att underlätta resten av installationen.

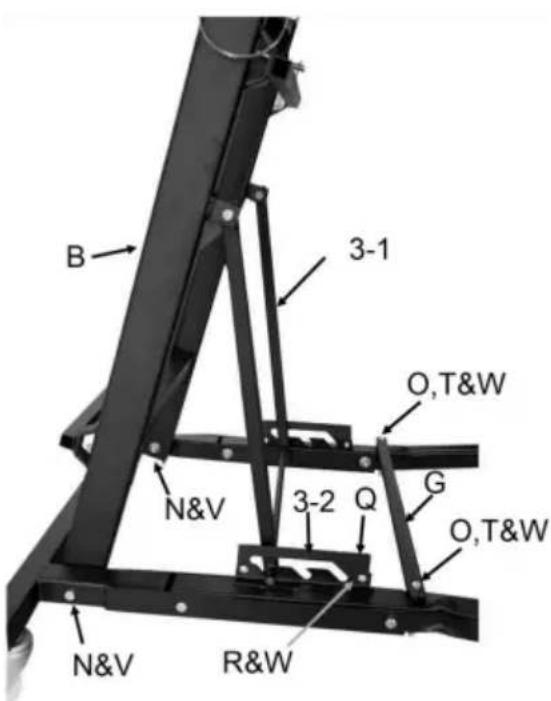

1. Montera stegenheten (B) genom att föra in en rambult (N) genom varje sida av basen och fästa med en låsmutter (V). Sväng stegens vinkelstöd (Fig.3, 3-1) in i höjdjusteringsskårorna (3-2). Se till att tvärbalken sitter stadigt på plats.
2. Placera benkorsstödet (G) på båda benen (E & F) och rikta in bulthålen. Sätt in en tvärstödsbult (O) genom varje ände av benkorsstödet och benet. Skjut en bricka (T) över en bult och fäst med en låsmutter (W). Upprepa med den andra korsstödsbulten.
3. Fäst höjdjusteringsplattan (Q). Matcha den vinklade öppningen med

Fig. 3

justeringsskåror. Sätt in en höjdjusteringsplattans bult (R) genom bulten hål i varje ände av plattan. Säkra varje bult med låsmutter 2 (W). Upprepa på andra sidan.

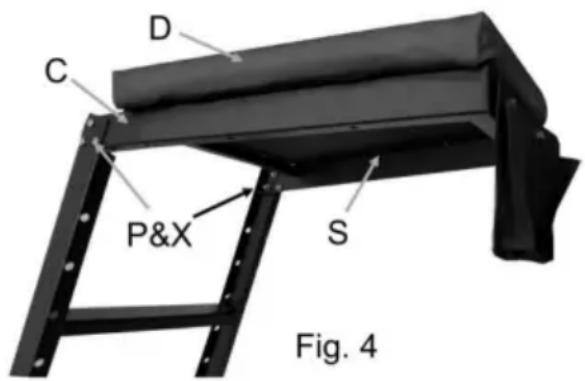

1. Fäst bröstdäcksramen (C) på toppen av stegaggregatet (B) med hjälp av tre kistor rambultar (P) och låsmutter 3 (X) på varje sida. Fäst bröstdäcksdynan (D) med två stjärnskruvar (S) underifrån.

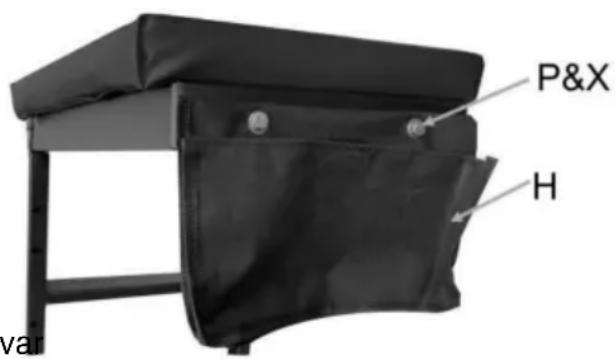

2. Sätt i påsen (H) och rikta in skruvhålen. Sätt i två bröstramsbultar (P) och låsmutter 3 (X) genom skruvhålen. Linje upp de utskjutande skruvarna med hålen i däcksramens framsida. Fäst påsen till däcksramen med skruvarna.
3. Kontrollera igen och dra åt alla bultar och skruvar efter behov.

Fig. 5

SKÖTSEL & UNDERHÅLL

1. Underhåll verktyget noggrant. Ett verktyg i gott skick är effektivt, lättare att kontrollera och kommer att ha färre problem.
2. Inspektera verktygskomponenterna regelbundet. Reparera eller byt ut skadade eller slitna komponenter. Använd endast identiska reservdelar vid service.
3. Underhåll verktygets etiketter och namnskyltar. Dessa innehåller viktig information. Om de är oläsliga eller saknas, kontakta VEVOR för ersättningar.

VARNING!

Endast kvalificerad servicepersonal bör reparera verktyget. Ett felaktigt reparerat verktyg kan utgöra en fara för användaren och/eller andra.

RENGÖRING

Torka rent vid behov. Använd milt rengöringsmedel för klädsel (ej frätande) för att rengöra bröstedäcksdynan efter behov.

SMÖRJNING

Smörj INTE hjulen. Detta kan skada mekanismen.

LAGRING

1. Ta bort benlåsstiften från varje ben. Håll i stegen när du tar bort andra tappen, eftersom basramen kommer att falla till golvet. Förvara stiften i creeper's påse.
2. Skjut tillbaka stegens vinkelstödarmar mot stegen.
3. Lyft upp varje ben tills det vilar bredvid stegenheten.
4. Förvara creepern vertikalt. Se till att de bakre hjulen är låsta när de är i plats.

BORTTAGNING FRÅN FÖRVARING

1. Sänk varje ben.
2. Dra stegens vinkelstödarmar framåt för att sätta sig i en höjdjustering hack.
3. Ta bort benlåsstiften från påsen.
4. Lyft basramen och tryck ned benet tills bulthålen är i linje. Tryck på benlåsstift genom och vrid ned änden. Upprepa med det andra benet.
5. Lås upp de bakre hjulen och den är klar att användas.
