BRUKSANVISNING I-A Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

BÄSTA AUTOMOTIVA CREEPER

MODELL:IA/IB

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

TOPP AUTOMOTIV KRYP

MODELL: IA/IB

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igom det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

	Varning - För att minska risken för skador måste användarna läsa bruksanvisningen noggrant.
	Varning- Var noga med att bära ögonskydd när du använder detta produkt.
	Varning- Var noga med att bära handskar när du använder denna produkt.

PRODUKTPAREMETRAR

Modell	IA	IB
Justerbar höjd	48-64 tum	48-76 tum
Viktkapacitet	400 lbs	400 lbs

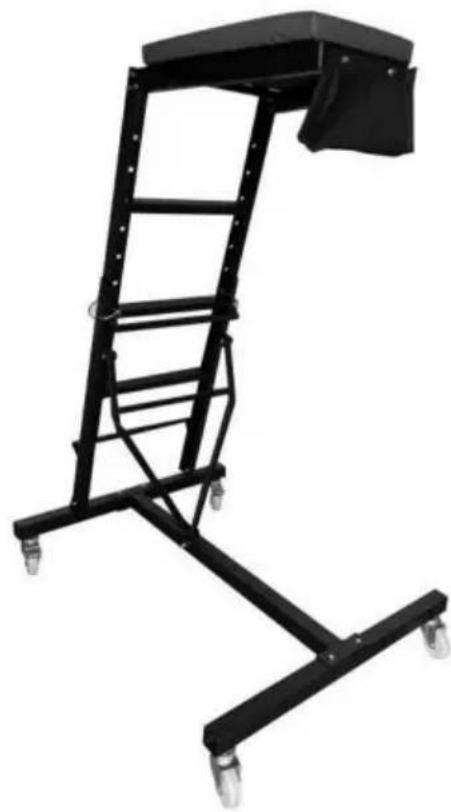

Höjden på den övre bilkrypan kan justeras. Det kraftiga stålet

konstruktionen är pulverlackerad för skydd. Ett vadderat skumdäck med hög densitet ger extra komfort.

WARNING

ARBETSOMRÅDE

1. Arbeta i en säker arbetsmiljö. Håll ditt arbetsområde rent, väl upplyst och fritt av distraktioner. Placera lampor så att du inte arbetar i skuggan.
2. Håll någon som inte bär lämplig säkerhetsutrustning borta från arbetet område.
3. Förvara verktyg ordentligt på en säker och torr plats. Håll verktyg utom räckhåll för barn.

PERSONLIG SÄKERHET

WARNING! Bär personlig skyddsutrustning godkänd av kanadensaren

1. Bär alltid skyddsglasögon som ger skydd på framsidan och sidan
   ögon. Ögonskyddsutrustning bör överensstämma med CSA Z94.3-07 eller ANSIZ87. 1
   standarder baserade på den typ av arbete som utförs.
2. Använd handskar som ger skydd baserat på arbetsmaterialen eller minskar
   effekter av verktygsvibrationer.
3. Bär skyddskläder avsedda för arbetsmiljön och verktyget.
4. Halkfria skor rekommenderas för att bibehålla fotfäste och balans i arbetet
   miljö.
5. Bär täskor av stål eller tåhätta av stål för att förhindra att en fotskada faller
   föremål.

PERSONLIGA FÖRSIKTIGHETSÅTGÄRDER

Kontrollera verktyget, den personliga rörelsen och arbetsmiljön för att undvika personliga skada eller skada på verktyget.

1. Använd inte något verktyg när du är trött eller påverkad av droger, alkohol eller mediciner.

2. Räck inte för långt när du använder verktyget. Rätt fotfäste och balans möjliggör

bättre kontroll i oväntade situationer.

SÄRSKILDA SÄKERHETSÅTGÄRDER

VARNING! Låt INTE tröst eller förtrogenhet med produkten (vunnen av

upprepad användning) ersätter strikt efterlevnad av verktygets säkerhetsregler. Om du använder det här verktyget

på ett osäkert eller felaktigt sätt kan du drabbas av allvarliga personskador.

1. Använd rätt verktyg för jobbet. Detta verktyg är designat för en specifik funktion. Do

inte modifiera eller ändra detta verktyg eller använda det för ett oavsiktligt ändamål.

1. ANVÄND INTE verktyget om några delar är skadade, trasiga eller felplacerade. Reparera eller

byt ut delarna.

1. Se ALLTID till att höjdjusteringsstången är ordentligt fastsatt i en av de tre

placera spåren före användning.

1. Den angivna maximala kapaciteten inkluderar användaren (personen), verktyg, utrustning och

personliga saker. Överskrid INTE den maximala kapaciteten.

1. Luta bröstet försiktigt mot bröstkuddsdäcket. Undvik att orsaka en stötbelastning genom

hoppa eller falla på bröstkuddsdäcket.

1. STÅ eller sitt INTE på bröstkuddsdäcket.
2. ANVÄND INTE den hopfällbara bilkrypan för att arbeta över en motor igång.
3. Blöt INTE den vikbara toppen av bilkrypan och använd den inte på fuktiga platser eller områden där det finns kondens.
4. Använd creepern på en slät, plan yta som tål det totala ladda.
5. Lås ALLTID hjulen innan du använder den vikbara bilkrypan.

PACKLISTA

	Punkt	Antal objekt		PunktPunkt	ANTAL
A	Basram	1	L	Bumper Pads	3
B	Stegemontering	1	M	M Benlåsstift	2
C Bröstdäcksram		1	N	Rambultar	4
D	Bröstdäcksdyna	1	P	Bröstramsbultar	6
och	Basben	1	R	HöjdjusteringsplattaBultar	4
F	Anslutande kolumn	1	S	Phillips skruvar	2
H	Påse	1	I	Flänsmutter	4
-	Påsfäste	1	V	Låsmutter	4
J Låsmutter	Fälöre hjul	2 W			2
K	Hjul bak	2 X		Låsmutter M6	3

INSTALLATION

Bokstavshänvisningar inom parentes (A) avser innehållet.

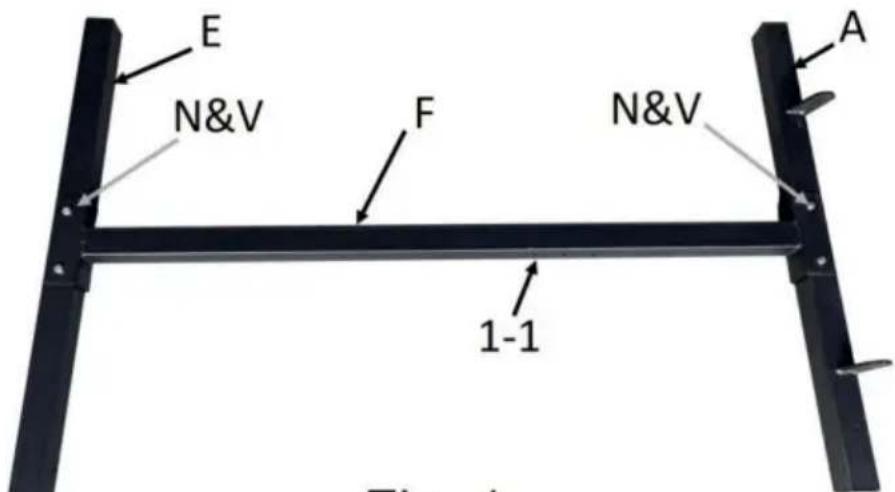

1. Montera basbenet (E) och basramen (A) till anslutningspelaren
   (F). Sätt in änden av anslutningspelaren (F) i basramen och basbenet
   (E) och rikta in bulthålen. Höjdjusteringshålen (Fig.1 1-1) kommer att finnas på inuti. Säkra varje del med en rambult (N) och läsmutter1 (V).

E N&V F N&V A 1-1 Fig. 4

Fig. 1

1. Fäst de främre hjulen (J) genom att föra in stammen på varje hjul genom änden varje ben och säkra den med en flänsmutter (U). Montera de bakre låshjulen (K) på basramen på samma sätt. Lås bakhjulen på plats för att resten av installationen.

K&U U J Fig. 2

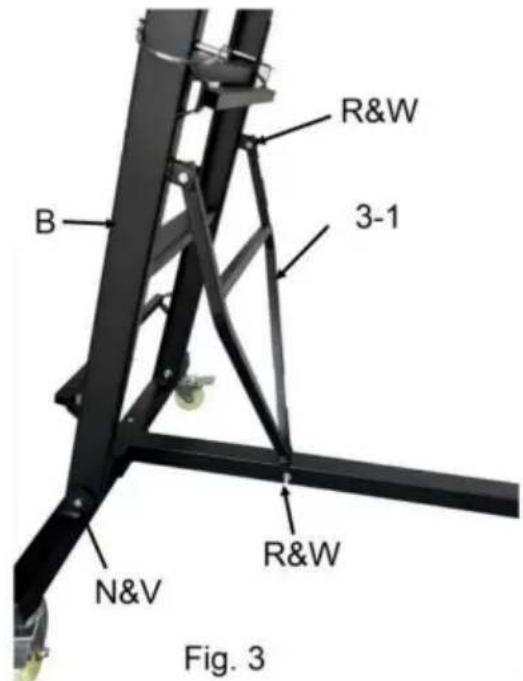

1. Installera stegenheten (B) genom att föra in en rambult (N) genom varje sida av basen på en låsmutter1 (V). Sväng in stegens vinkelstöd (Fig.3 3-1) i höjdjusteringsh: (3-2). Se till att tvärbalken sitter stadigt på plats.

R&W B 3-1 N&V R&W Fig. 3

1. Matcha den vinklade öppningen med justeringsskårorna. Sätt in en höjdjusteringsplattas bult (R) genom bulthålet i vardera änden av plattan. Säkra varje bult med en låsmutter 2 (W). Upprepa på andra sidan.

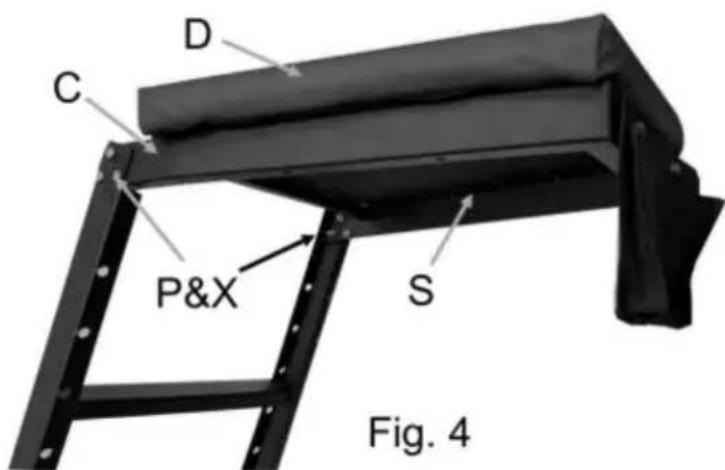

2. Fäst bröstdäcksramen (C) på toppen av stegenheten (B) med hjälp av

D C P&X S Fig. 4

tre bröstramsbultar (P) och låsmutter3 (X) på varje sida. Fäst bröstdäcksdynan (D) med två Phillips-skruvar(S) underifrån.

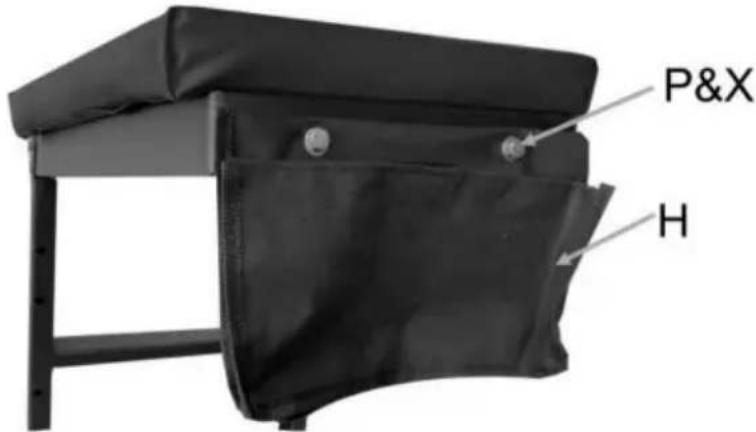

1. Sätt i påsen (H) och rikta in skruvhålen. Sätt i två bröstramsbultar (P)

P&X H

Fig. 5

och läsmutter3 (X) genom skruvhålen. Rikta upp de utskjutande skruvarna med hål i däcksramens framsida. Fäst påsen vid däcksramen med skruvar.

1. Kontrollera igen och dra åt alla bultar och skruvar vid behov.

SKÖTSEL & UNDERHÅLL

1. Underhåll verktyget noggrant. Ett verktyg i gott skick är effektivt, lättare att kontrollera och kommer att ha färre problem.
2. Inspektera verktygskomponenterna regelbundet. Reparera eller byt ut skadade eller slitna komponenter. Använd endast identiska reservdelar vid service.
3. Underhåll verktygets etiketter och namnskyltar. Dessa innehåller viktig information oläslig eller saknas, kontakta Princess Auto Ltd. för ersättningar.

WARNING!

Endast kvalificerad servicepersonal bör reparera verktyget. Ett felaktigt reparerat verktyg kan utgöra en fara för användaren och/eller andra.

RENGÖRING

Torka rent vid behov. Använd milt rengöringsmedel för klädsel (ej frätande) för att rengöra bröstet däcksdyna efter behov.

SMÖRJNING

Smörj INTE hjulen. Detta kan skada mekanismen.

LAGRING

1. Ta bort benlåsstiften från varje ben. Håll i stegen när du tar bort andra tappen, eftersom basramen kommer att falla till golvet. Förvara stiften i creeper's påse.
2. Skjut stegens vinkelstödarmar tillbaka mot stege.
3. Lyft upp varje ben tills det vilar bredvid stegenheten.
4. Förvara creepern vertikalt. Se till att de bakre hjulen är lästa när de är i plats.

BORTTAGNING FRÅN FÖRVARING

1. Sänk varje ben.
2. Dra stegens vinkelstödarmar framåt för att sätta sig i en höjdjustering hack.
3. Ta bort benlåsstiften från påsen.
4. Lyft basramen och tryck ned benet tills bulthålen är i linje. Tryck på benlåsstift genom och vrid ned änden. Upprepa med det andra benet.
5. Lås upp de bakre hjulen och den är klar att användas.
