INSTRUKCJA OBSŁUGI I-A Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

NAJLEPSZY SAMOCHODOWY CREEPER

MODEL:IA/IB

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

NAJLEPSZE SAMOCHODY PNĄCZE

MODEL: IA/IB

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego?

Skontaktuj się z nami: Wsparcie techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

	Ostrzeżenie – aby zmniejszyć ryzyko obrażeń, użytkownicy muszą zapoznać się z treścią niniejszej instrukcji. Przeczytaj uważnie instrukcję obsługi.
	Ostrzeżenie: Podczas korzystania z tego urządzenia należy nosić okulary ochronne. produkt.
	Ostrzeżenie: Podczas stosowania tego produktu należy nosić rękawiczki.

PAREMETRY PRODUKTU

Model	Ja	IB
Regulowana wysokość	48-64 cale	48-76 cali
Nośność	400 funtów	400 funtów

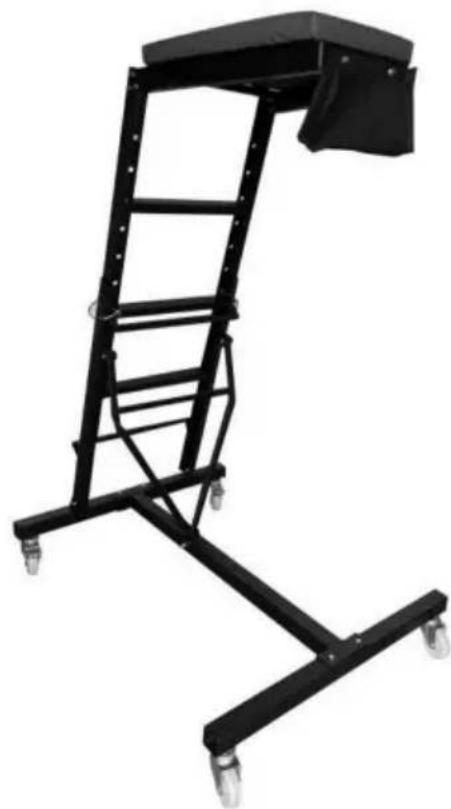

Wysokość górnego samochodowego pełzacza można regulować. Wytrzymała stal konstrukcja jest malowana proszkowo w celu ochrony. Pokład z pianki o wysokiej gęstości zapewnia dodatkowy komfort.

OSTRZEŻENIE

Obszar roboczy

1. Pracuj w bezpiecznym środowisku pracy. Utrzymuj swoje miejsce pracy w czystości, dobrym oświetleniu i wolnym. rozpraszaczy. Ustaw światła tak, aby nie pracować w cieniu.
2. Nie dopuszczaj do pracy osób, które nie mają na sobie odpowiedniego sprzętu ochronnego. obszar.
3. Przechowuj narzędzia prawidłowo w bezpiecznym i suchym miejscu. Trzymaj narzędzia poza zasięgiem dzieci.

BEZPIECZEŃSTWO OSOBISTE

UWAGA! Noś sprzęt ochrony osobistej zatwierdzony przez Kanadyjską

Stowarzyszenie Normalizacyjne (CSA) lub Amerykański Narodowy Instytut Normalizacyjny (ANSI).

ŚRODKI OCHRONY OSOBISTEJ

1. Zawsze zakładaj okulary ochronne chroniące przed uderzeniami, które zapewniają ochronę przednią i boczną.

oczy. Sprzęt ochrony oczu powinien być zgodny z normą CSA Z94.3-07 lub ANSIZ87. 1

normy uwzględniające rodzaj wykonywanej pracy.

1. Noś rękawice zapewniające ochronę w zależności od materiałów roboczych lub zmniejszające

skutki drgań narzędzi.

1. Nosić odzież ochronną przeznaczoną do danego środowiska pracy i narzędzi.

2. Zaleca się noszenie obuwia antypoślizgowego, aby zachować równowagę i równowagę podczas pracy.

środowisko.

1. Noś obuwie ze stalowymi noskami lub nakładki na palce, aby zapobiec urazom stóp spowodowanym upadkiem

obiekty.

ŚRODKI OSTROŻNOŚCI OSOBISTE

Kontroluj narzędzie, ruch osobisty i środowisko pracy, aby uniknąć obrażeń osobistych.

obrażenia ciała lub uszkodzenie narzędzia.

1. Nie obsługuj żadnego narzędzia, gdy jesteś zmęczony lub pod wpływem narkotyków, alkoholu lub Leki.

2. Nie wychylaj się za daleko podczas obsługi narzędzia. Prawidłowe podparcie i równowaga umożliwiają

lepsza kontrola w nieoczekiwanych sytuacjach.

SZCZEGÓLNE ŚRODKI OSTROŻNOŚCI

OSTRZEŻENIE! NIE pozwól, aby komfort lub znajomość produktu (nabyta z

wielokrotnego użytku) zastępuje ścisłe przestrzeganie zasad bezpieczeństwa narzędzia. Jeśli używasz tego narzędzia

jeśli zrobisz to niebezpiecznie lub nieprawidłowo, możesz doznać poważnych obrażeń ciała.

1. Użyj właściwego narzędzia do danego zadania. To narzędzie zostało zaprojektowane do konkretnej funkcji.

Nie wolno modyfikować ani zmieniać tego narzędzia i używać go niezgodnie z jego przeznaczeniem.

1. NIE używaj narzędzia, jeśli jakiekolwiek części są uszkodzone, zepsute lub nieprawidłowo umieszczone. Napraw lub

wymień części.

1. Zawsze upewnij się, że drążek regulacji wysokości jest bezpiecznie zamocowany w jednym z trzech

przed użyciem należy ustawić szczeliny.

1. Maksymalna podana pojemność obejmuje użytkownika (osobę), narzędzia, sprzęt i

rzeczy osobiste. NIE przekraczać maksymalnej pojemności.

1. Delikatnie oprzyj klatkę piersiową na podkładzie pod klatkę piersiową. Unikaj powodowania obciążenia szokowego,

skakanie lub upadanie na pokład ochraniacza na klatkę piersiową.

1. NIE stawaj ani nie siadaj na platformie podkładki piersiowej.
2. NIE WOLNO używać składanej leżanki samochodowej do pracy przy pracującym silniku.
3. NIE dopuszczaj do zamoczenia składanego, samochodowego legowiska ani nie używaj go w wilgotnych miejscach. lub w miejscach, gdzie występuje kondensacja.
4. Używaj pnącza na gładkiej, równej powierzchni, która wytrzyma całkowite obciążenie.

obciążenie.

1. ZAWSZE blokuj kółka przed użyciem składanego dachu samochodowego wózka jezdnego.

LISTA PAKOWANIA

	Przedmiot	Ilość Element		PrzedmiotPrzedmiot	ILOŚĆ
A	Rama podstawowa	1	L	Nakładki zderzaka	3
B	Montaż drabiny	1	M	Kołek blokujący nogę M	2
Rama	pokładu skrzyni C	1	N	Śruby ramy	4
D	Podkładka pod klatkę piersiową	1	P	Śruby ramy skrzyni	6
I	Noga podstawy	1	R	Płyta regulacji wysokościŚruby	4
F	Kolumna łącząca	1	S	Śruby krzyżakowe	2
H	Kieszonka	1	W	Nakrętka kołnierzowa	4
I	Uchwyt na kieszeń	1	V	Nakrętka zabezpieczająca	4
J Nakrętka zabezpieczająca M6		2 W			2
K	Kółka tylne	2 razy		Nakrętka zabezpieczająca M6	3

INSTALACJA

Odniesienia literowe w nawiasach (A) odnoszą się do zawartości.

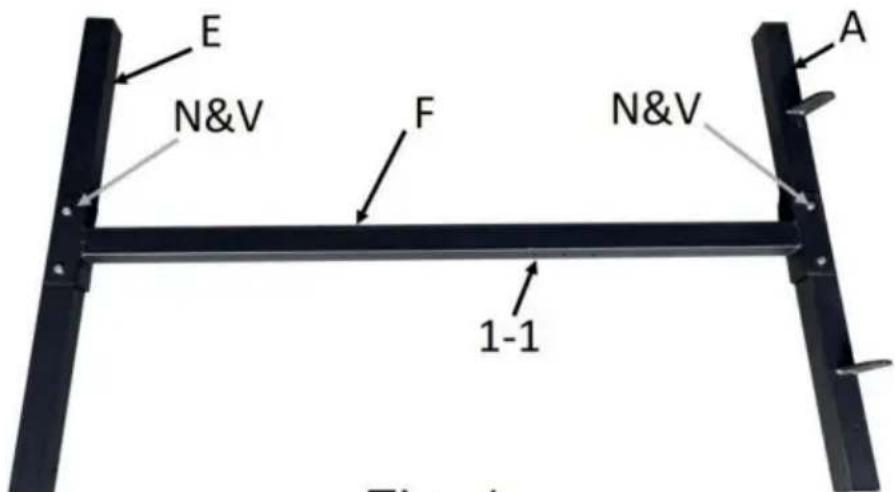

1. Zamontuj nogę podstawy (E) i ramę podstawy (A) do kolumny łączącej.
   (F). Włóż koniec kolumny łączącej (F) do ramy podstawy i nogi podstawy
   (E) i wyrównaj otwory na śruby. Otwory do regulacji wysokości (rys. 1 1-1) będą na wewnątrz. Zabezpiecz każdą część śrubą ramową (N) i nakrętką zabezpieczającą 1 (V).

E N&V F N&V A 1-1 Fig. 4

Fig. 1

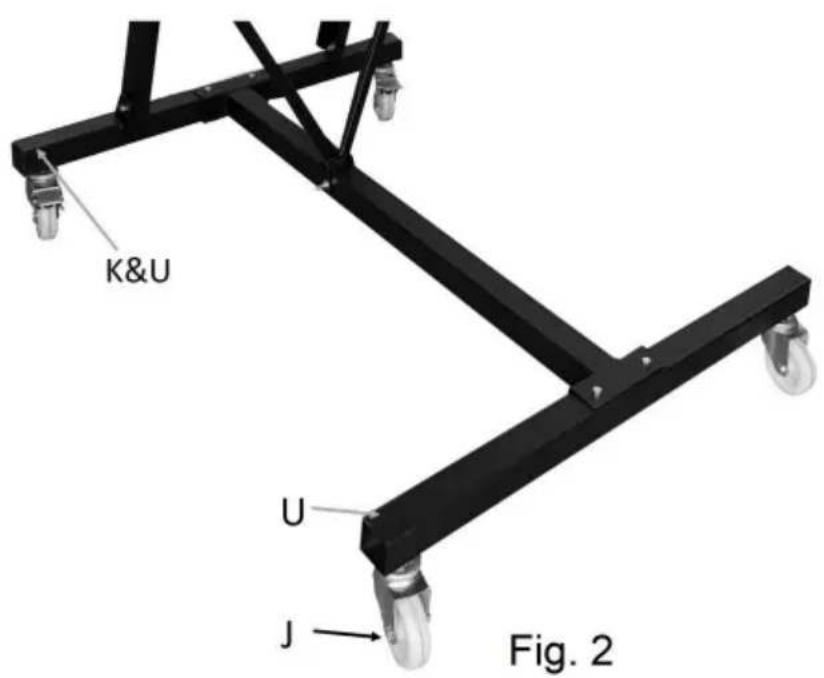

1. Zamontuj przednie kółka (J), wkładając trzon każdego kółka przez koniec każdej nogi i zabezpieczając go nakrętką kołnierzową (U). Zamontuj tylne kółka blokujące (K) do ramy podstawy w ten sam sposób. Zablokuj tylne koła na miejscu, aby pozostała część instalacji.

K&U U J Fig. 2

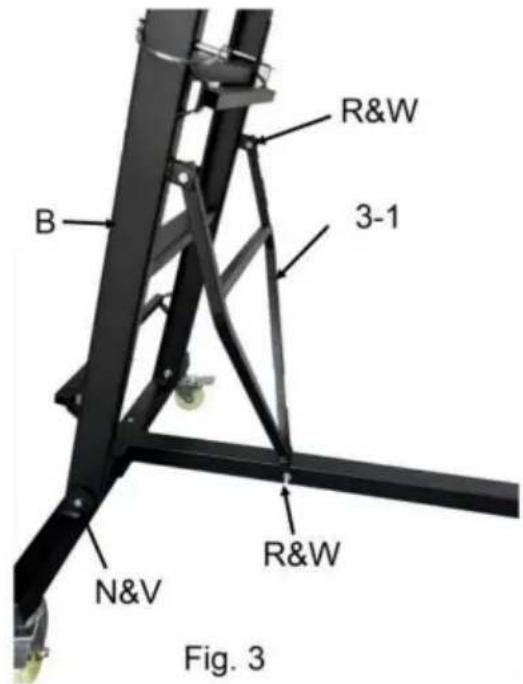

1. Zamontuj zespół drabiny (B), wkładając śrubę ramy (N) przez każdą stronę podstawy nakrętki zabezpieczającej1 (V). Wsuń wspornik kątowy drabiny (rys.3 3-1) w otwory regulacji wysokości (3-2). Upewnij się, że poprzeczka jest mocno osadzona.

R&W B 3-1 N&V R&W Fig. 3

1. Dopasuj kątowe otwarcie do nacięć regulacyjnych. Włóż śrubę płytki regulacji wysokości (R) przez otwór na śrubę na każdym końcu płytki. Zabezpiecz każdą śrubę nakrętką zabezpieczającą 2 (W). Powtórz po drugiej stronie.

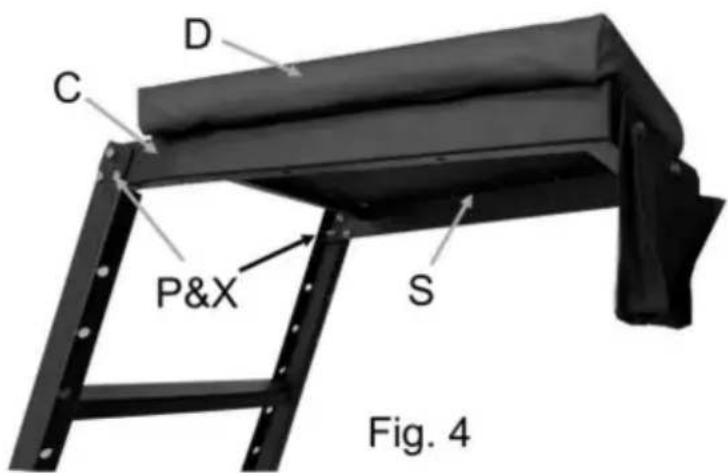

2. Przymocuj ramę pokładu skrzyni (C) do górnej części zespołu drabiny (B) za pomocą

D C P&X S Fig. 4

trzy śruby ramy klatki piersiowej (P) i nakrętka zabezpieczająca3 (X) po każdej stronie. Przymocuj podkładkę pod klatkę piersiową (D) za pomocą dwóch śrub krzyżakowych (S) od spodu.

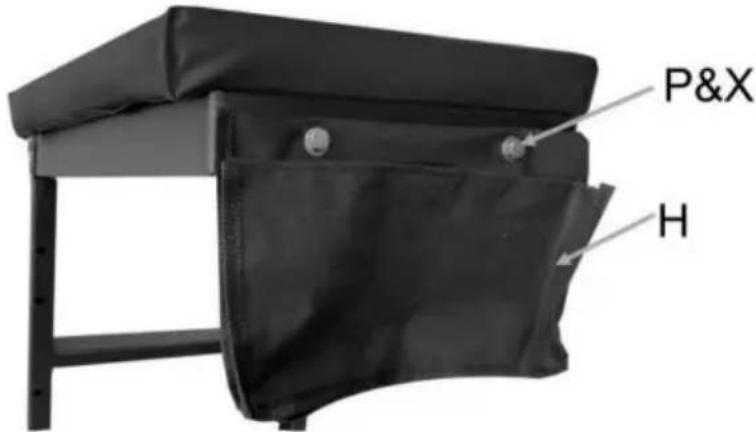

1. Założ kieszeń (H) i wyrównaj otwory na śruby. Włóż dwie śruby ramy klatki piersiowej (P)

P&X H

Fig. 5

i nakrętkę zabezpieczającą 3 (X) przez otwory na śruby. Wyrównaj wystające śruby z otwory w przedniej części ramy pokładu. Zabezpiecz woreczek do ramy pokładu za pomocą śruby.

1. Sprawdź ponownie i dokręć wszystkie śruby i wkręty, jeśli to konieczne.

PIELEGNACJA I KONSERWACJA

1. Utrzymuj narzędzie ostrożnie. Narzędzie w dobrym stanie jest wydajne, łatwiejsze do kontrolowania i będzie miał mniej problemów.
2. Okresowo sprawdzaj elementy narzędzia. Napraw lub wymień uszkodzone lub zużyte komponenty. Podczas serwisowania należy używać wyłącznie identycznych części zamiennych.
3. Utrzymuj etykiety i tabliczki znamionowe narzędzi. Zawierają one ważne informacje. Jeśli nieczytelne lub brakujące, skontaktuj się z Princess Auto Ltd. w celu uzyskania zamienników. OSTRZEŻENIE!

Tylko wykwalifikowany personel serwisowy powinien naprawiać narzędzie. Nieprawidłowo naprawione narzędzie może stwarzać zagrożenie dla użytkownika i/lub innych osób.

CZYSZCZENIE

W razie potrzeby wytrzyj do czysta. Do czyszczenia skrzyni używaj łagodnego środka do czyszczenia tapicerki (nie żracego) podkładka pod pokład w razie potrzeby.

SMAROWANIE

NIE smaruj kółek. Może to uszkodzić mechanizm.

SKŁADOWANIE

1. Wyjmij sworznie blokujące nogi z każdej nogi. Trzymaj drabinę podczas wyjmowania drugi kołek, ponieważ rama podstawy spadnie na podłogę. Przechowuj kołki w leżance kieszonka.

2. Odchyl ramiona podporowe drabiny w kierunku do tyłu. drabina.

3. Podnieś każdą nogę, aż spocznie obok drabiny.

4. Przechowuj leżankę pionowo. Upewnij się, że tylne kółka są zablokowane, gdy już będzie w środku. miejsce.

USUNIĘCIE Z MAGAZYNU

1. Opuść każdą nogę.
2. Pociągnij ramiona podporowe drabiny do przodu, aby ustawić odpowiednią wysokość. karb.
3. Wyjmij kołki blokujące nogi z woreczka.
4. Podnieś ramę podstawy i pchnij nogę w dół, aż otwory na śruby się wyrównają. Pchnij przełoż blokadę nogi i obróć koniec w dół. Powtórz z drugą nogą.
5. Odblokuj tylne kółka, a urządzenie będzie gotowe do użycia.

Sanven Technology Ltd.

Adres: Suite 250, 9166 Anaheim Place, Rancho Cucamonga, Kalifornia 91730

Wyprodukowano w Chinach
