Typ produktu	Składany podnośnik samochodowy
Marka	Vevor
Model	I-B
Regulowana wysokość	48 do 76 cali (122 do 193 cm)
Maksymalna nośność	400 funtów (181 kg)
Materiał	Wytrzymała stal malowana proszkowo
Poduszka	Pianka o wysokiej gęstości
Przednie kółka	2 obrotowe kółka bez hamulca
Tylne kółka	2 obrotowe kółka z hamulcem
Zastosowanie	Prace pod pojazdem, konserwacja samochodów
Wymagany montaż	Tak, narzędzia w zestawie
Konserwacja	Przetrzeć nieżrącym środkiem do czyszczenia tkanin
Smarowanie	Nie smarować kółek
Przechowywanie	Pionowo po złożeniu, tylne kółka zablokowane
Wymagany sprzęt ochronny	Okulary ochronne, rękawice, antypoślizgowe obuwie
Gwarancja	Wsparcie techniczne przez www.vevor.com/support
Pochodzenie	Wyprodukowano w Chinach

Często zadawane pytania - I-B Vevor

Jak wyregulować wysokość podnośnika?

Aby wyregulować wysokość, wyjmij kołki blokujące nóg, dostosuj ramę podstawy do żądanej wysokości (48 do 76 cali) i włóż ponownie kołki. Upewnij się, że narożne wsporniki drabiny są prawidłowo umieszczone w wycięciach.

Jaka jest maksymalna nośność?

Maksymalna nośność wynosi 400 funtów (181 kg), wliczając użytkownika, narzędzia i przedmioty osobiste. Nigdy nie przekraczaj tego limitu.

Czy mogę używać podnośnika na nierównej powierzchni?

Nie, należy go używać na gładkiej i płaskiej powierzchni zdolnej udźwignąć całkowity ciężar. Przed użyciem tylne kółka muszą być zablokowane.

Jak złożyć i przechowywać podnośnik?

Wyjmij kołki blokujące nóg, przytrzymaj drabinę, opuść stopy. Schowaj kołki do kieszeni. Odsuń ramiona podpór do tyłu, a następnie podnieś nogi do drabiny. Przechowuj pionowo z zablokowanymi tylnymi kółkami.

Jaki sprzęt ochronny powinienem nosić?

Zawsze noś okulary ochronne odporne na uderzenia, rękawice, odpowiednią odzież i antypoślizgowe obuwie. Zalecane są kask i buty ze stalowym noskiem.

Czy mogę usiąść na poduszce piersiowej?

Nie, nie stawaj ani nie siadaj na poduszce piersiowej. Używaj jej wyłącznie jako podparcie dla klatki piersiowej podczas pracy pod pojazdem.

Jak czyścić podnośnik?

Przetrzyj powierzchnie miękką szmatką. Do poduszki użyj nieżrącego środka do czyszczenia tkanin.

Czy należy smarować kółka?

Nie, nigdy nie smaruj kółek, ponieważ może to uszkodzić mechanizm hamulcowy.

Co zrobić, jeśli część jest uszkodzona?

Okresowo sprawdzaj elementy. Wymień uszkodzoną część na identyczną część zamienną. W celu uzyskania pomocy skontaktuj się z Vevor przez www.vevor.com/support.

Czy podnośnik może być używany przy pracującym silniku?

Nie, nigdy nie używaj tego podnośnika do pracy przy pracującym silniku. Przed przystąpieniem do jakichkolwiek prac zawsze wyłącz silnik.

INSTRUKCJA OBSŁUGI I-B Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

NAJLEPSZY SAMOCHODOWY CREEPER

MODEL: IA/IB

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. "Oszczędź połowę", "Połowa ceny" lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie można uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

NAJLEPSZY SAMOCHODOWY CREEPER

MODEL: IA/IB

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymasz. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Ostrzeżenie – aby zmirniejszyć ryzyko obrażć, uzytkownicy musza zapoznać są ztreśćn niniejszej instrukcji. Przechytaj uwȩznie instrukcję obstugi.

Ostrzeżenie: Podczas korzystania z thiso urzystzenia sązość nosić okulary ochrom produkt.

Ostrzeżenie: Podczas stosowania thiso produktu sązość nosić rekawiczki.

PARAMETRY PRODUKTU

Model	Ja	IB
Regulowana wysokość	48-64 cale	48-76 cali
Nośność	400 funów	400 funów

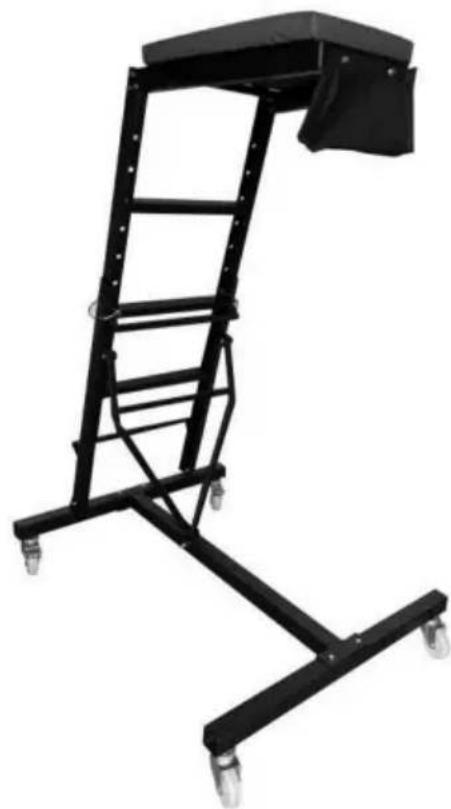

Wysokość górnego samochodowego pełzacza można regulować. Wytrzymała stal

konstrukcja jest malowana proszkowo w celu ochrony. Pokład z pianki o wysokiej gęstości zapewnia dodatkowy komfort.

OSTRZEŻENIE

Obszar roboczy

1. Pracuj w bezpiecznym środowisku pracy. Utrzymuj swoje miejsce pracy w czystości, dobrym oświetleniu i wolnym od rozpraszaczy. Ustaw światło tak, aby nie pracować w cieniu.
2. Nie dopuszczaj do pracy osób, które nie mają na sobie odpowiedniego sprzętu ochronnego.
3. Przechowuj narzędzia w bezpiecznych i suchych miejscach. Trzymaj narzędzia poza zasięgiem dzieci.

BEZPIECZEŃSTWO OSOBISTE

UWAGA! Noś sprzęt ochrony osobistej zatwierdzony przez Kanadyjskie

Stowarzyszenie Normalizacyjne (CSA) lub Amerykański Narodowy Instytut Normalizacyjny (ANSI).

ŚRODKI OCHRONY OSOBISTEJ

1. Zawsze zakładaj okulary ochronne chroniące przed uderzeniami, które zapewniają ochronę oczu z przodu i z boku. Sprzęt ochrony oczu powinien być zgodny z normą CSA Z94.3-07 lub ANSI Z87.1, uwzględniając rodzaj wykonywanej pracy.
2. Noś rękawice zapewniające ochronę w zależności od materiałów roboczych lub zmniejszające skutki drgań narzędzi.
3. Nosić odzież ochronną przeznaczoną do danego środowiska pracy i narzędzi.
4. Zaleca się noszenie obuwia antypoślizgowego, aby zachować równowagę podczas pracy.

środowisko.

1. Noś obuwie ze stalowymi noskami lub nakładki na palce, aby zapobiec urazom stóp spowodowanym upadkiem

obiektów.

ŚRODKI OSTROŻNOŚCI OSOBISTE

Kontroluj narzędzie, ruch osobisty i środowisko pracy, aby uniknąć obrażeń osobistych.

obrażenia ciała lub uszkodzenie narzędzia.

1. Nie obsługuj żadnego narzędzia, gdy jesteś zmęczony lub pod wpływem narkotyków, alkoholu lub leków.
2. Nie wychylaj się za daleko podczas obsługi narzędzia. Prawidłowe podparcie i równowaga umożliwiają

lepszą kontrolę w nieoczekiwanych sytuacjach.

SZCZEGÓLNE ŚRODKI OSTROŻNOŚCI

OSTRZEŻENIE! NIE pozwól, aby komfort lub znajomość produktu (nabyta z

wielokrotnego użytku) zastępowała ścisłe przestrzeganie zasad bezpieczeństwa narzędzia. Jeśli używasz tego narzędzia

jeśli zrobisz to niebezpiecznie lub nieprawidłowo, możesz doznać poważnych obrażeń ciała.

1. Użyj właściwego narzędzia do danego zadania. To narzędzie zostało zaprojektowane do konkretnej funkcji. Nie wolno modyfikować ani zmieniać tego narzędzia i używać go niezgodnie z jego przeznaczeniem.
2. NIE używaj narzędzia, jeśli jakiekolwiek części są uszkodzone, zepsute lub nieprawidłowo umieszczone. Napraw lub

wymień części. 3. Zawsze upewnij się, że drążek regulujący wysokość jest bezpiecznie zamocowany w jednym z trzech

przed użyciem należy ustawić szczeliny. 4. Maksymalna podana pojemność obejmuje użytkownika (osobę), narzędzia, sprzęt i

rzeczy osobiste. NIE przekraczać maksymalnej pojemności. 5. Delikatnie oprzyj klatkę piersiową na podkładzie pod klatkę piersiową. Unikaj powodowania obciążenia szokowego,

skakanie lub upadanie na pokład ochraniacza na klatkę piersiową.

1. NIE stawaj ani nie siadaj na platformie podkładki piersiowej.
2. NIE WOLNO używać składanej leżanki samochodowej do pracy przy pracującym silniku.
3. NIE dopuszczaj do zamoczenia składanego samochodowego legowiska ani nie używaj go w wilgotnych miejscach lub w miejscach, gdzie występuje kondensacja.
4. Używaj podnośnika na gładkiej, równej powierzchni, która wytrzyma całkowite obciążenie.

obciążenie.

1. ZAWSZE blokuj kółka przy użyciu składanego dachu samochodowego wózka jezdnego.

LISTA PAKOWANIA

	Przemiot	Ilość Element		PrzemiotPrzemiot	ILOść
A	Rama podstawowa	1	L	Nakȩadki zderzaka	3
B	Montaż drabiny	1	M	Kołek blokućy nogę M	2
Rama	pokȩdu skrzyni C	1	N	Śruby ramy	4
D	Podkładka pod klatkę piersiowych	1	P	Śruby ramy skrzyni	6
I	Noga podstawy	1	R	Płyta regulacje wysokość Śruby	4
F	Kolumna充裕ość	1	S	Śruby krzyżakowe	2
H	Kieszonka	1	W	Nakȩtnka kolnierowa	4
I	Uchwyt na kieszeń	1	V	Nakȩtnka zabezpieczajca	4
J Nakuţka zabeziętka M przechnia	Kota tylne	2 W			2
K	Kółka tylne	2 razy		Nakȩtnka zabezpieczajca M6	3

INSTALACJA

Odniesienia literowe w nawiasach (A) odnoszą się do zawartości.

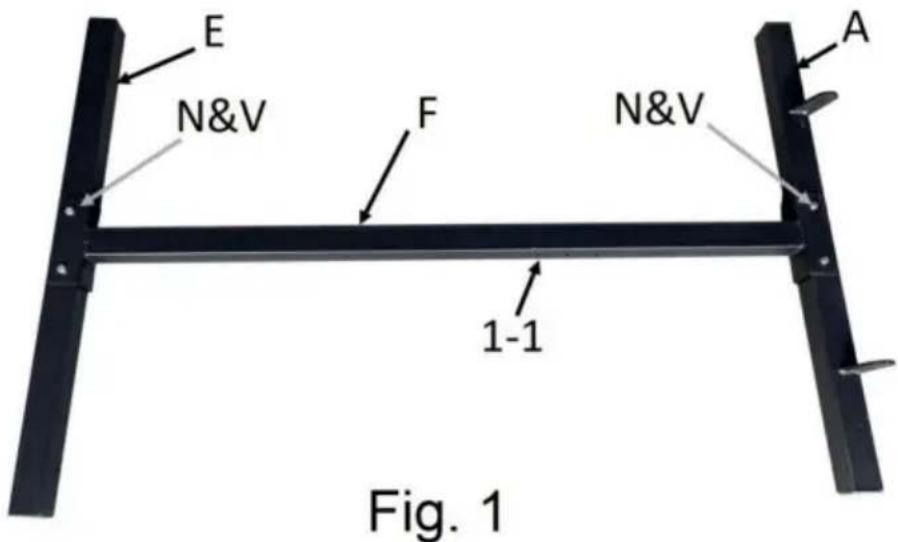

1. Zamontuj nogi podstawy (E) i ramę podstawy (A) do kolumny (F). Włóż koniec kolumny (F) do ramy podstawy i nóg podstawy (E) i wyrównaj otwory na śruby. Otwory do regulacji wysokości (rys. 1 1-1) znajdują się na wewnątrz. Zabezpiecz każdą część śrubą ramową (N) i nakrętką zabezpieczającą 1 (V).

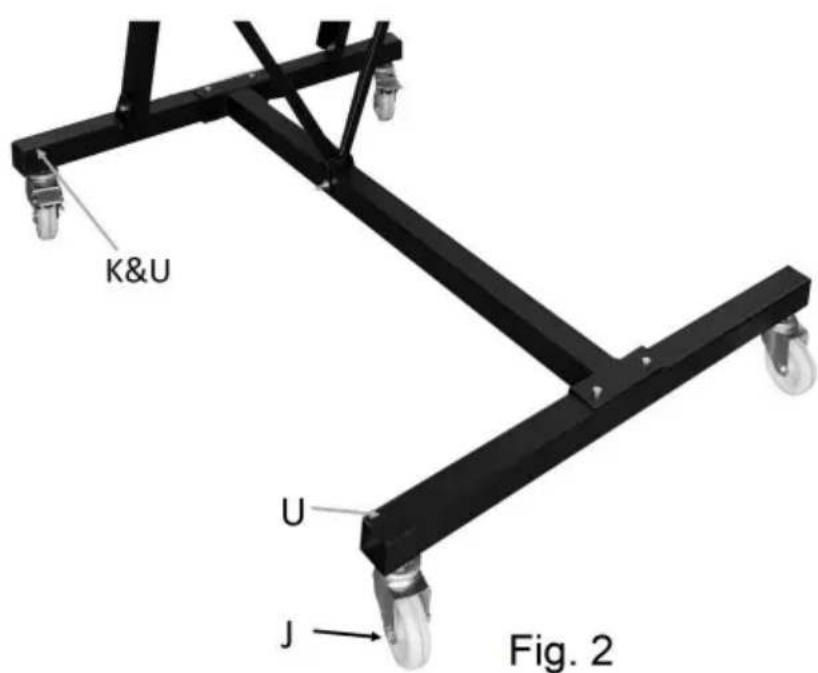

1. Zamontuj przednie koła (J), wkładając trzon każdego koła w koniec każdej nogi i zabezpieczając go nakrętką kołnierzową (U). Zamontuj tylne koła blokujące (K) do ramy podstawy w ten sam sposób. Zablokuj tylne koła na miejscu, aby pozostała część instalacji.

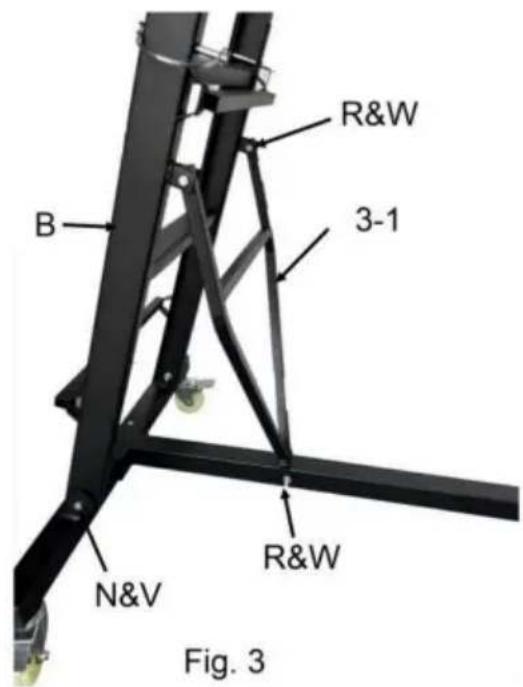

1. Zamontuj zespół drabinki (B), wkręcając śrubę ramową (N) przez każdą stronę podstawy i nakrętki zabezpieczające 1 (V). Wsuń wspornik kątowy drabinki (rys.3 3-1) w otwory regulacji wysokości (3-2). Upewnij się, że poprzeczka jest mocno osadzona.

1. Dopasuj kątowe otwarcie do nacięć regulacyjnych. Włóż śrubę płytki regulacji wysokości (R) przez otwór na śrubę na każdym końcu płytki. Zabezpiecz śrubę nakrętką zabezpieczającą 2 (W). Powtórz po drugiej stronie.

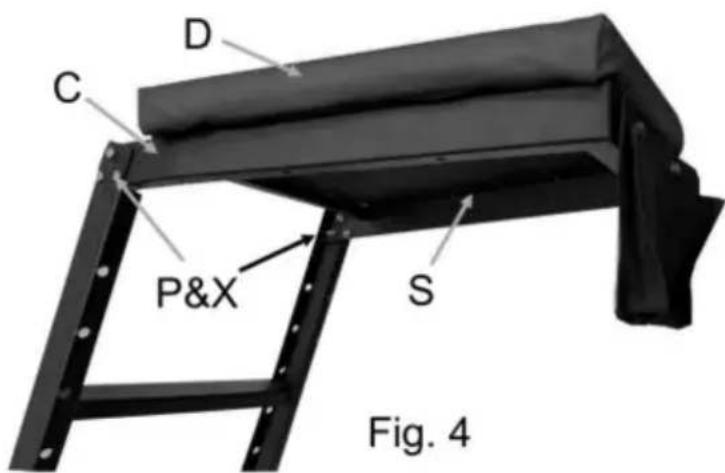

2. Przymocuj ramę pokłady skrzyni (C) do górnej części zespołu drabiny (B) za pomocą

trzech śrub ramy klatki piersiowej (P) i nakrętki zabezpieczającej (X) po każdej stronie. Przymocuj podkładki pod klatkę piersiową (D) za pomocą dwóch śrub krzyżakowych (S) od spodu.

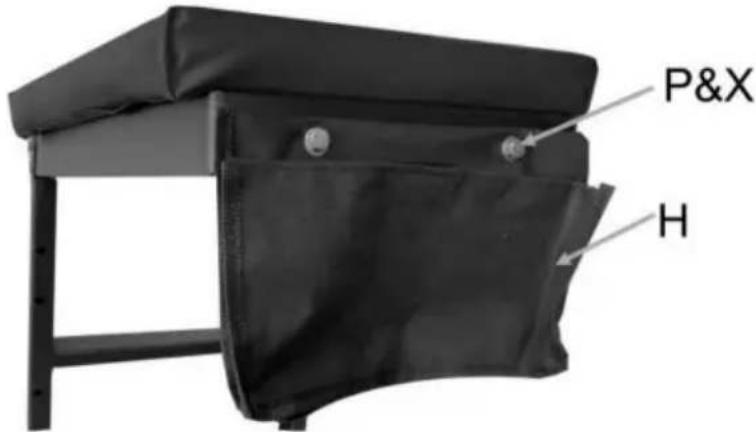

1. Załóż kieszeń (H) i wyrównaj otwory na śruby. Włóż dwie śruby ramy klatki piersiowej (P)

Fig. 5

i nakrętkę zabezpieczającą (X) przez otwory na śruby. Wyrównaj występy śrub z otworami w przyległych częściach układu. Zabezpiecz woreczek do ramy układu za pomocą śruby.

1. Sprawdź ponownie i dokręć wszystkie śruby i wkręty, jeśli to konieczne.

PIELEGNACJA I KONSERWACJA

1. Utrzymuj narzędzie ostrożnie. Narzędzie w dobrym stanie jest wydajne, łatwiejsze do kontrolowania i będzie miało mniej problemów.
2. Okresowo sprawdzaj elementy narzędzia. Napraw lub wymień uszkodzone lub zużyte komponenty. Podczas serwisowania należy używać wyłącznie identycznych części zamiennych.
3. Utrzymuj etykiety i tabliczki znamionowe narzędzi. Zawierają one ważne informacje. Jeśli są nieczytelne lub brakujące, skontaktuj się z Princess Auto Ltd. w celu uzyskania zamienników. OSTRZEŻENIE!

Tylko wykwalifikowany personel serwisowy powinien naprawiać narzędzie. Nieprawidłowo naprawione narzędzie może stwarzać zagrożenia dla użytkownika i/lub innych osób.

CZYSZCZENIE

W razie potrzeby wytrzyj do czysta. Do czyszczenia skrzyni używaj łagodnego środka do czyszczenia tapicerki (nie żrącego). Podkładka pod pokład w razie potrzeby.

SMAROWANIE

NIE smaruj kółek. Może to uszkodzić mechanizm.

SKŁADOWANIE

1. Wyjmij sworznie blokujące nogi z każdej nogi. Trzymaj drabinę podczas wyjmowania drugiego kołka, ponieważ rama podstawy spadnie na podłogę. Przechowuj kołki w kieszonce leżanki.
2. Odchyl ramiona podporowe drabiny w kierunku do tyłu.
3. Podnieś każdą nogę, aż spocznie obok drabiny.
4. Przechowuj leżankę pionowo. Upewnij się, że tylne koła są zablokowane, gdy już będzie w środku.

USUNIĘCIE Z MAGAZYNU

1. Opuszczaj każdą nogę.
2. Pociągnij ramiona podporowe drabiny do przodu, aby ustawić odpowiednią wysokość karbu.
3. Wyjmij kołki blokujące nogi z woreczka.
4. Podnieś ramę podstawy i pchnij nogi do dołu, aż otwory na śruby się wyrównają. Pchnij przy tym blokadę nogi i obróć koniec w dół. Powtórz z drugą nogą.
5. Odblokuj tylne kółka, a urządzenie będzie gotowe do użycia.
