I-B - Bilverktyg Vevor - Gratis bruksanvisning och manual

Produkttyp	Hopfällbar bilverkstadslyft
Märke	Vevor
Modell	I-B
Justerbar höjd	48 till 76 tum (122 till 193 cm)
Maximal lastkapacitet	400 lb (181 kg)
Material	Pulverlackerat robust stål
Kudde	Högdensitetsskum med stoppning
Främre hjul	2 svängbara hjul utan broms
Bakre hjul	2 svängbara hjul med broms
Användning	Arbete under fordon, bilunderhåll
Montering krävs	Ja, verktyg ingår
Underhåll	Torka av med ett icke-kaustiskt tygrengöringsmedel
Smörjning	Smörj inte hjulen
Förvaring	Vertikalt efter hopfällning, bakre hjul låsta
Krävd skyddsutrustning	Skyddsglasögon, handskar, halkfria skor
Garanti	Teknisk support via www.vevor.com/support
Ursprung	Tillverkad i Kina

Vanliga frågor - I-B Vevor

Hur justerar man lyftens höjd?

För att justera höjden, ta bort låsstiften från benen, justera basramen till önskad höjd (48 till 76 tum) och sätt tillbaka stiften. Se till att stege hörnstöden är korrekt placerade i skårorna.

Vad är maximal lastkapacitet?

Maximal kapacitet är 400 lb (181 kg), inklusive användare, verktyg och personliga tillhörigheter. Överskrid aldrig denna gräns.

Kan jag använda lyften på ojämnt underlag?

Nej, den måste användas på en jämn och plan yta som kan bära totalvikten. De bakre hjulen måste låsas före användning.

Hur fäller man ihop och förvarar lyften?

Ta bort låsstiften från benen, håll i stegen, sänk fötterna. Förvara stiften i fodralet. Tryck stödarmarna bakåt, lyft sedan benen mot stegen. Förvara vertikalt med bakre hjulen låsta.

Vilken skyddsutrustning ska jag bära?

Använd alltid stötfångande skyddsglasögon, handskar, lämpliga kläder och halkfria skor. Hjälm och stålhätta skor rekommenderas.

Kan jag sitta på bröstkudden?

Nej, stå eller sitt inte på bröstkudden. Använd den endast som stöd för bröstet när du arbetar under fordonet.

Hur rengör jag lyften?

Torka av ytor med en mjuk trasa. För kudden, använd ett icke-kaustiskt stoppningsrengöringsmedel.

Ska hjulen smörjas?

Nej, smörj aldrig hjulen eftersom det kan skada bromsmekanismen.

Vad gör jag om en del är skadad?

Inspektera komponenterna regelbundet. Byt ut skadade delar med identiska reservdelar. Kontakta Vevor via www.vevor.com/support för support.

Kan lyften användas när motorn är igång?

Nej, använd aldrig denna lyft för att arbeta på en igångvarande motor. Stäng alltid av motorn före ingrepp.

BRUKSANVISNING I-B Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

BÄSTA AUTOMOTIVA CREEPER

MODELL: IA/IB

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att tacka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

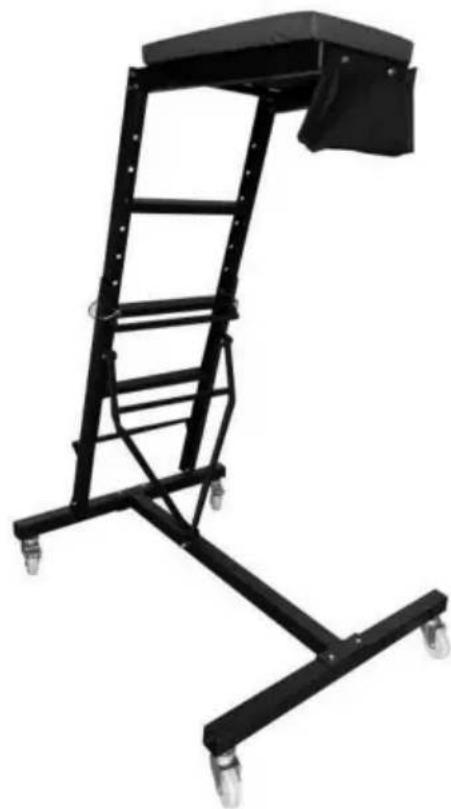

TOPP AUTOMOTIV KRYP

MODELL: IA/IB

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tänkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommit att informera dig i god tid om det finns någon teknik- eller mjukvaruuppdateringar på vår produkt.

Varning - För att minska risiken für skador@måste användarna lasa bruksanvisningen noggrant.

Varning- Var noga med att bärå ögonskydd:när du använder detta produit.

Varning- Var noga med att bärå handskar:när du använderenna produit

PRODUKTPARAMETRAR

Modell	IA	IB
Justerbar Höjd	48-64 tum	48-76 tum
Viktkapacitet	400 lbs	400 lbs

Höjden på den övre bilkrypan kan justeras. Det kraftiga stålet

konstruktionen är pulverlackerad för skydd. Ett vadderat skumdäck med hög densitet ger extra komfort.

WARNING

ARBETSOMRÅDE

1. Arbeta i en säker arbetsmiljö. Håll ditt arbetsområde rent, väl upplyst och fritt från distraktioner. Placera lampor så att du inte arbetar i skuggan.
2. Håll personer som inte bär lämplig säkerhetsutrustning borta från arbetsområdet.
3. Förvara verktyg ordentligt på en säker och torr plats. Håll verktyg utom räckhåll för barn.

PERSONLIG SÄKERHET

VARNING! Bär personlig skyddsutrustning godkänd enligt kanadensiska standarder.

1. Bär alltid skyddsglasögon som ger skydd på framsidan och sidan av ögonen. Ögonskyddsutrustning bör överensstämma med CSA Z94.3-07 eller ANSI Z87.1-standarder baserade på den typ av arbete som utförs.
2. Använd handskar som ger skydd baserat på arbetsmaterialen eller minskar effekter av verktygsvibrationer.
3. Bär skyddskläder avsedda för arbetsmiljön och verktyget.
4. Halkfria skor rekommenderas för att bibehålla fotfäste och balans i arbetet.

miljö. 5. Bär stålhätta eller stålhätta skor för att förhindra att en fotskada faller.

föremål.

PERSONLIGA FÖRSIKTIGHETSÅTGÄRDER

Kontrollera verktyget, den personliga rörelsen och arbetsmiljön för att undvika personskada eller skada på verktyget.

1. Använd inte något verktyg när du är trött eller påverkad av droger, alkohol eller mediciner.
2. Räck inte för långt när du använder verktyget. Rätt fotfäste och balans möjliggör bättre kontroll i oväntade situationer.

SÄRSKILDA SÄKERHETSÅTGÄRDER

VARNING! Låt INTE tröst eller förtrogenhet med produkten (vunnen av

upprepad användning) ersätta strikt efterlevnad av verktygets säkerhetsregler. Om du använder detta verktyg

på ett osäkert eller felaktigt sätt kan du drabbas av allvarliga personskador.

1. Använd rätt verktyg för jobbet. Detta verktyg är designat för en specifik funktion. Modifiera inte eller ändra detta verktyg eller använd det för ett oavsiktligt ändamål.
2. ANVÄND INTE verktyget om några delar är skadade, trasiga eller felplacerade. Reparera eller

byt ut delarna. 3. Se ALLTID till att höjdjusteringsstången är ordentligt fastsatt i en av de tre

placeringarna före användning. 4. Den angivna maximala kapaciteten inkluderar användaren (personen), verktyg, utrustning och

personliga saker. Överskrid INTE den maximala kapaciteten. 5. Luta bröstet försiktigt mot bröstkuddsdäcket. Undvik att orsaka en stötbelastning genom

att hoppa eller falla på bröstkuddsdäcket.

1. STÅ eller sitt INTE på bröstkuddsdäcket.
2. ANVÄND INTE den hopfällbara bilkrypan för att arbeta över en motor i gång.
3. Blöt INTE den vikbara toppen av bilkrypan och använd den inte på fuktiga platser eller områden där det finns kondens.
4. Använd krypan på en slät, plan yta som tål den totala lasten.
5. Lås ALLTID hjulen innan du använder den vikbara bikrypan.

PACKLISTA

	Punkt	Antal	objekt	PunktPunkt	ANTAL
A	Basram	1	L	Bumper Pads	3
B	Stegemontering	1	M	M Benlåssift	2
C Bröstkäcksram	1	N	Rambultar	4
D	Bröstkäcksdyna	1	P	Bröstramsbultar	6
∞H	Basben	1	R	Höjdusteringsplatta Bultar	4
F	Anslutande kolumn	1	S	Phillips skruvar	2
H	Pase	1	I	Fläsmutter	4
.	Påsfäste	1	V	Låsmutter	4
J Låsmutter	hjul	2 W			2
K	Hjul bak	2 X		Låsmutter M6	3

INSTALLATION

Bokstavshänvisningar inom parentes (A) avser innehållet.

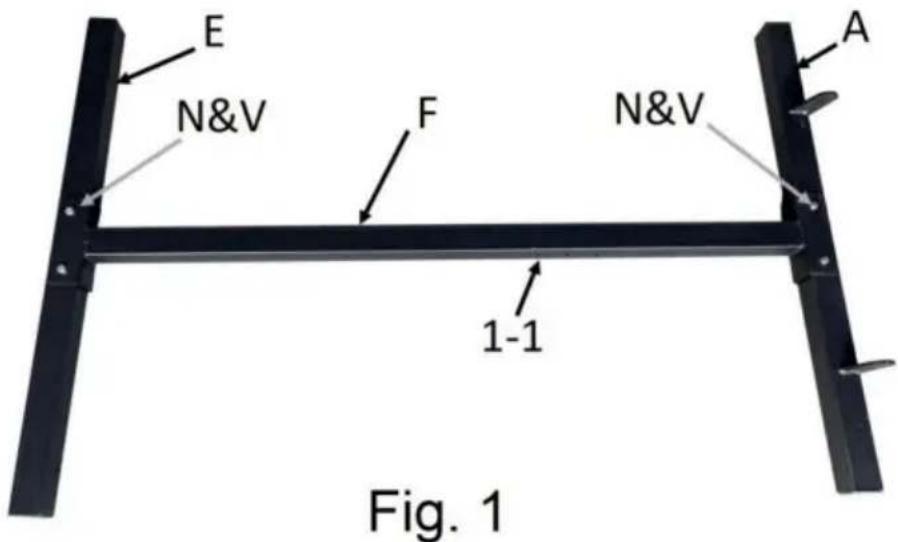

1. Montera basbenet (E) och basramen (A) till anslutningspelaren

(F). Sätt in änden av anslutningspelaren (F) i basramen och basbenet (E) och rikta in bulthålen. Höjdjusteringshålen (Fig.1 1-1) kommer att finnas på insidan. Säkra varje del med en rambult (N) och låsmutter1 (V).

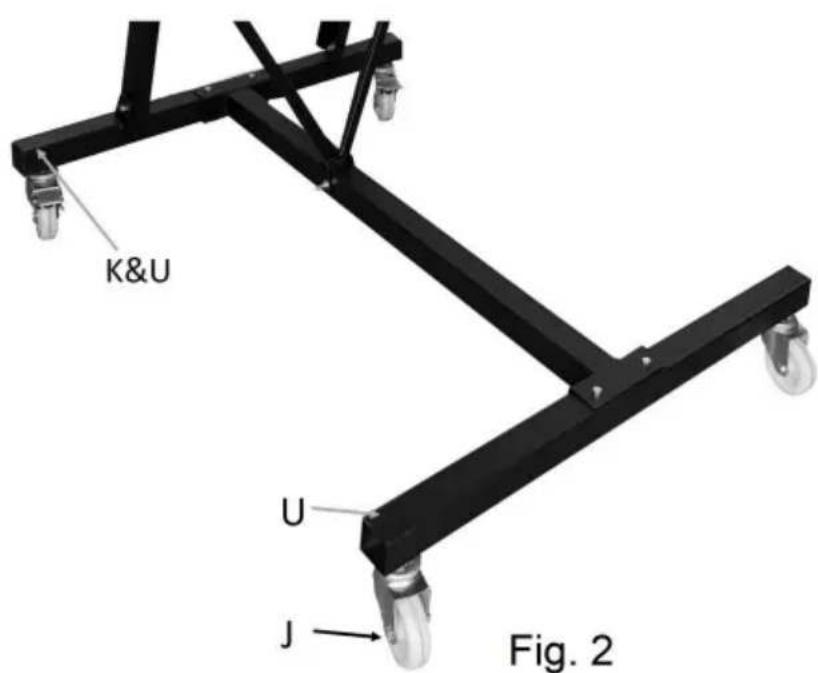

1. Fäst de främre hjulen (J) genom att föra in stammen på varje hjul genom änden av varje ben och säkra den med en flänsmutter (U). Montera de bakre låshjulen (K) på basramen på samma sätt. Lås bakhjulen på plats för resten av installationen.

1. Installera stegenheten (B) genom att föra in en rambult (N) genom varje sida av basen på en låsmutter1 (V). Sväng in stegens vinkelstöd (Fig.3 3-1) i höjdjusteringshålen (3-2). Se till att tvärbalken sitter stadigt på plats.
2. Matcha den vinklade öppningen med justeringsskårorna. Sätt in en höjdjusteringsplattas bult (R) genom bulthålet i vardera änden av plattan. Säkra varje bult med en låsmutter 2 (W). Upprepa på andra sidan.

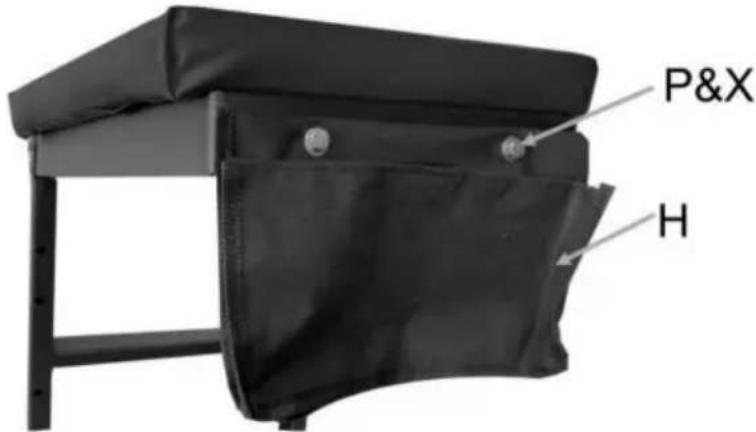

3. Fäst bröstdäcksramen (C) på toppen av stegenheten (B) med hjälp av
4. Sätt i pinnen (H) och rikta in skruvhålen. Sätt i två bröstramsbultar (P)

Fig. 5

och låsmutter3 (X) genom skruvhålen. Rikta upp de utskjutande skruvarna med hål i däcksramens framsida. Fäst panelen vid däcksramen med skruvar.

1. Kontrollera och dra åt alla bultar och skruvar vid behov.

SKÖTSEL & UNDERHÅLL

1. Underhåll verktyget noggrant. Ett verktyg i gott skick är effektivt, lättare att kontrollera och kommer att ha färre problem.
2. Inspektera verktygskomponenterna regelbundet. Reparera eller byt ut skadade eller slitna komponenter. Använd endast identiska reservdelar vid service.
3. Underhåll verktygets etiketter och namnskyltar. Dessa innehåller viktig information. Om de är oläsliga eller saknas, kontakta Princess Auto Ltd. för ersättningar.

VARNING!

Endast kvalificerad servicepersonal bör reparera verktyget. Ett felaktigt reparerat verktyg kan utgöra en fara för användaren och/eller andra.

RENGÖRING

Torka rent vid behov. Använd milt rengöringsmedel för klädsel (ej frätande) för att rengöra bröstet/däcksdyna efter behov.

SMÖRJNING

Smörj INTE hjulen. Detta kan skada mekanismen.

LAGRING

1. Ta bort benlåsstiften från varje ben. Håll i stegen när du tar bort andra tappen, eftersom basramen kommer att falla till golvet. Förvara stiften i creeper's ficka.
2. Skjut stegens vinkelstödarmar tillbaka mot stegen.
3. Lyft upp varje ben tills det vilar bredvid stegenheten.
4. Förvara creepern vertikalt. Se till att de bakre hjulen är lastade när de är på plats.

BORTTAGNING FRÅN FÖRVARING

1. Sänk varje ben.
2. Dra stegens vinkelstödarmar framåt för att sätta sig i en höjdjusterings hack.
3. Ta bort benlåsstiften från påsarna.
4. Lyft basramen och tryck ned benet tills bulthålen är i linje. Tryck på benlåsstift genom och vrid nedänden. Upprepa med det andra benet.
5. Lås upp de bakre hjulen och den är klar att användas.

Sanven Technology Ltd.

Teknisk support och e-garanticertifikat www.vevor.com/support
