Produkttyp	Klappbarer Autohubwagen
Marke	Vevor
Modell	I-B
Verstellbare Höhe	48 bis 76 Zoll (122 bis 193 cm)
Maximale Tragfähigkeit	400 lb (181 kg)
Material	Robuster Stahl mit Pulverbeschichtung
Polster	Hochdichter Schaumstoffpolster
Vordere Rollen	2 schwenkbare, ungebremste Rollen
Hintere Rollen	2 schwenkbare, gebremste Rollen
Verwendung	Arbeiten unter Fahrzeugen, Kfz-Wartung
Montage erforderlich	Ja, Werkzeug inbegriffen
Pflege	Mit einem nicht ätzenden Stoffreiniger abwischen
Schmierung	Rollen nicht schmieren
Lagerung	Senkrecht nach dem Zusammenklappen, hintere Rollen verriegelt
Erforderliche Schutzausrüstung	Sicherheitsbrille, Handschuhe, rutschfeste Schuhe
Garantie	Technischer Support über www.vevor.com/support
Herkunft	Hergestellt in China

Häufig gestellte Fragen - I-B Vevor

Wie stelle ich die Höhe des Wagens ein?

Um die Höhe einzustellen, entfernen Sie die Sicherungsstifte der Beine, passen Sie den Grundrahmen auf die gewünschte Höhe (48 bis 76 Zoll) an und setzen Sie die Stifte wieder ein. Stellen Sie sicher, dass die Leiterwinkelstützen richtig in den Kerben positioniert sind.

Was ist die maximale Tragfähigkeit?

Die maximale Tragfähigkeit beträgt 400 Pfund (181 kg), einschließlich Benutzer, Werkzeuge und persönliche Gegenstände. Überschreiten Sie diese Grenze niemals.

Kann ich den Wagen auf unebener Fläche verwenden?

Nein, er muss auf einer glatten und ebenen Oberfläche verwendet werden, die das Gesamtgewicht tragen kann. Die hinteren Rollen müssen vor Gebrauch verriegelt werden.

Wie falte und lagere ich den Wagen?

Entfernen Sie die Sicherungsstifte der Beine, halten Sie die Leiter, senken Sie die Füße. Bewahren Sie die Stifte in der Tasche auf. Schieben Sie die Stützarme nach hinten, dann heben Sie die Beine gegen die Leiter. Lagern Sie senkrecht mit verriegelten hinteren Rollen.

Welche Schutzausrüstung muss ich tragen?

Tragen Sie stets Sicherheitsbrille, Handschuhe, geeignete Kleidung und rutschfeste Schuhe. Ein Helm und Stahlkappenschuhe werden empfohlen.

Kann ich auf dem Brustpolster sitzen?

Nein, stellen Sie sich nicht hin und setzen Sie sich nicht auf das Brustpolster. Verwenden Sie es nur als Stütze für Ihre Brust bei Arbeiten unter dem Fahrzeug.

Wie reinige ich den Wagen?

Wischen Sie die Oberflächen mit einem weichen Tuch ab. Für das Polster verwenden Sie einen nicht ätzenden Polsterreiniger.

Müssen die Rollen geschmiert werden?

Nein, schmieren Sie niemals die Rollen, da dies den Bremsmechanismus beschädigen könnte.

Was tun, wenn ein Teil beschädigt ist?

Überprüfen Sie regelmäßig die Komponenten. Ersetzen Sie beschädigte Teile durch identische Ersatzteile. Kontaktieren Sie Vevor unter www.vevor.com/support für Unterstützung.

Kann der Wagen bei laufendem Motor verwendet werden?

Nein, verwenden Sie diesen Wagen niemals für Arbeiten an einem laufenden Motor. Schalten Sie den Motor vor jedem Eingriff aus.

BEDIENUNGSANLEITUNG I-B Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

TOP AUTOMOBIL-CREEPER

MODELL: IA/IB

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. "Sparen Sie die Hälfte", Halber Preis oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

TOP AUTOMOBIL

KRIECHPFLANZE

MODELL: IA/IB

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support?

Bitte kontaktieren Sie uns: Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

	Warnung-Um das Verletzungsrisiko zu verringern, müssen Benutzer die Lesen Sie die Bedienungsanleitung sorgfältig durch.
	Achtung - Tragen Sie unbedingt einen Augenschutz bei der Verwendung diesen Produkt.
	Achtung: Tragen Sie bei der Verwendung diesen Produkts unbedingt Handchuhe

PRODUKTPARAMETER

Modell	IA	IB
Einstellbare Höhe	48-64 Zoll	48-76 Zoll
Gewichtskapazität	400 Pfund	400 Pfund

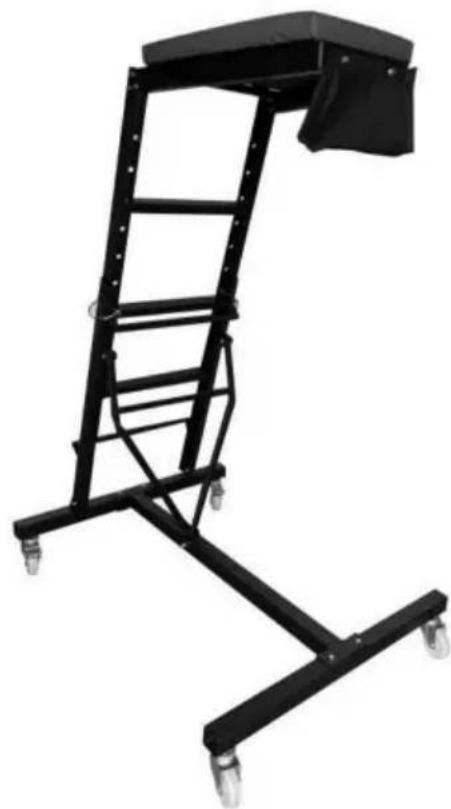

Die Höhe der oberen Rolltreppe kann eingestellt werden. Der robuste Stahl

Die Konstruktion ist zum Schutz pulverbeschichtet. Ein hochdichtes, gepolstertes Schaumstoffdeck sorgt für zusätzlichen Komfort.

ARBEITSBEREICH

1. Arbeiten Sie in einer sicheren Arbeitsumgebung. Halten Sie Ihren Arbeitsbereich sauber, gut beleuchtet und frei von Ablenkungen. Platzieren Sie Lichter so, dass Sie nicht im Schatten arbeiten.
2. Halten Sie Personen, die nicht die entsprechende Schutzausrüstung tragen, von dem Arbeitsbereich fern.
3. Bewahren Sie Werkzeuge ordnungsgemäß an einem sicheren und trockenen Ort auf. Bewahren Sie Werkzeuge außerhalb der Reichweite von Kindern auf.

PERSÖNLICHE SICHERHEIT

WARNUNG! Tragen Sie persönliche Schutzausrüstung, die von der kanadischen

Standards Association (CSA) oder dem American National Standards Institute (ANSI) zugelassen ist.

PERSÖNLICHE SCHUTZAUSRÜSTUNG

1. Tragen Sie immer eine Schutzbrille, die die Augen vor Aufprall von vorne und von der Seite schützt.

Augenschutzausrüstung sollte den Normen CSA Z94.3-07 oder ANSI Z87.1 entsprechen,

basierend auf der Art der ausgeführten Arbeit.

1. Tragen Sie Handschuhe, die je nach Arbeitsmaterial Schutz bieten oder die

Auswirkungen von Werkzeugvibrationen reduzieren. 3. Tragen Sie Schutzkleidung, die für die Arbeitsumgebung und das Werkzeug geeignet ist. 4. Rutschfestes Schuhwerk wird empfohlen, um bei der Arbeit Halt und Gleichgewicht zu bewahren.

Umfeld. 5. Tragen Sie Schuhe mit Stahlkappen, um Fußverletzungen durch herabfallende Gegenstände zu vermeiden.

Gegenstände.

PERSÖNLICHE VORSICHTSMASSNAHMEN

Kontrollieren Sie das Werkzeug, Ihre Bewegungen und die Arbeitsumgebung, um persönliche

Verletzungen oder Schäden am Werkzeug zu vermeiden.

1. Bedienen Sie kein Werkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen.
2. Überstrecken Sie sich bei der Arbeit mit dem Werkzeug nicht. Ein sicherer Stand und ein gutes Gleichgewicht ermöglichen eine bessere Kontrolle in unerwarteten Situationen.

SPEZIELLE SICHERHEITSVORKEHRUNGEN

WARNUNG! Lassen Sie sich nicht durch Bequemlichkeit oder Vertrautheit mit dem Produkt (erworben durch wiederholte Verwendung) dazu verleiten, die strikte Einhaltung der Sicherheitsregeln für das Werkzeug zu vernachlässigen. Wenn Sie dieses Werkzeug unsicher oder falsch verwenden, können Sie schwere Verletzungen erleiden.

1. Verwenden Sie das richtige Werkzeug für die jeweilige Aufgabe. Dieses Werkzeug wurde für eine bestimmte Funktion entwickelt. Modifizieren oder verändern Sie dieses Werkzeug nicht und verwenden Sie es nicht für einen nicht vorgesehenen Zweck.
2. Benutzen Sie das Werkzeug NICHT, wenn Teile beschädigt, kaputt oder fehlen. Reparieren oder

ersetzen Sie die Teile.

1. Stellen Sie IMMER sicher, dass die Höhenverstellstange vor dem Gebrauch sicher in einem der drei Positionsschlitze eingerastet ist.
2. Die angegebene maximale Kapazität umfasst den Benutzer (Person), Werkzeuge, Ausrüstung und persönliche Gegenstände. Überschreiten Sie NICHT die maximale Kapazität.
3. Lehnen Sie Ihre Brust sanft auf das Brustpolster. Vermeiden Sie Stoßbelastungen, indem Sie nicht auf das Brustpolster springen oder fallen.
4. Stellen oder setzen Sie sich NICHT auf die Brustpolsterfläche.
5. Verwenden Sie die Rollliege mit klappbarem Verdeck NICHT zum Arbeiten über einem laufenden Motor.
6. Lassen Sie das Rollbrett mit faltbarem Verdeck NICHT nass werden und verwenden Sie es nicht an feuchten Orten oder in Bereichen, in denen es zu Kondensation kommt.
7. Benutzen Sie das Rollbrett auf einer glatten, ebenen Fläche, die der Gesamtbelastung standhält.
8. Stellen Sie IMMER die Lenkrollen fest, bevor Sie das Rollbrett mit faltbarem Verdeck verwenden.

PACKLISTE

	Articlel	Menge	Articlel	Articlel	Menge
A	Grundrahmen	1	M	Stoßstangenpolster	3
B	Leitermontage	1	M	M Beinverriegelungsstift	2
C-TRuhen-Deckrahmen		1	N	Rahmenschrauben	4
D	Brustdeckpolster	1	P	Brustrahmenschrauben	6
UND	Basisbein	1	R	Höhenverstellplatte Bolzen	4
F	Verbindungssäule	1	S	Kreuzschlitzschrauben	2
H	Beutel	1	IN	Flanschmutter	4
.	Beutelhalterung	1	V	Kontermutter	4
J Kontermutter	Lenkrollen	2 W			2
K	Hintere Lenkrollen	2 X		Kontermutter M6	3

INSTALLATION

Buchstabenangaben in Klammern (A) verweisen auf den Inhalt.

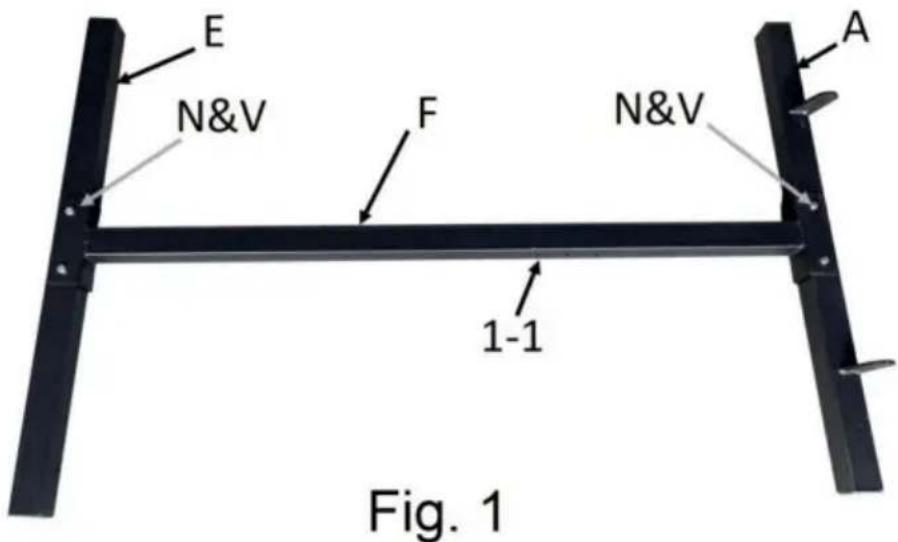

1. Montieren Sie das Standbein (E) und den Grundrahmen (A) an die Verbindungssäule (F). Stecken Sie das Ende der Verbindungssäule (F) in den Grundrahmen und das Basisbein (E) und richten Sie die Bolzenlöcher aus. Die Löcher zur Höheneinstellung (Abb.1 1-1) befinden sich auf der Innenseite. Sichern Sie jedes Teil mit einer Rahmenschraube (N) und einer Kontermutter1 (V).

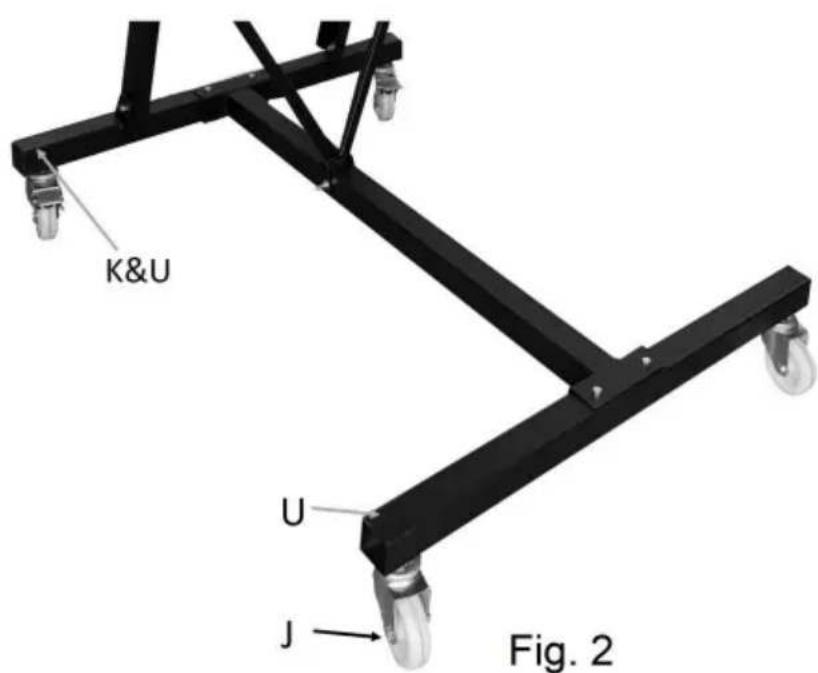

1. Befestigen Sie die vorderen Lenkrollen (J), indem Sie den Schaft jeder Lenkrolle durch das Ende jedes Beins stecken und mit einer Flanschmutter (U) befestigen. Befestigen Sie die hinteren Feststellrollen (K) auf die gleiche Weise am Grundrahmen. Arretieren Sie die Hinterräder für den Rest der Installation.

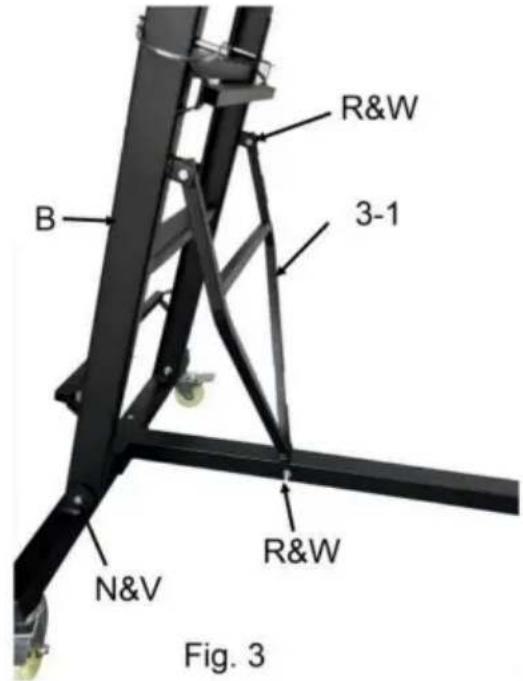

1. Installieren Sie die Leiterbaugruppe (B), indem Sie auf beiden Seiten der Basis eine Kontermutter1 (V) und einen Rahmenbolzen (N) einführen. Schwenken Sie die Winkelstütze der Leiter (Abb. 3 3-1) in die Höhenverstelllöcher (3-2). Stellen Sie sicher, dass die Querstrebe fest sitzt.

Abb. 3

1. Richten Sie die abgewinkelte Öffnung auf die Einstellkerben aus. Führen Sie eine Schraube (R) der Höhenverstellplatte durch das Schraubenloch an jedem Ende der Platte. Sichern Sie jede Schraube mit einer Kontermutter 2 (W). Wiederholen Sie dies auf der anderen Seite.

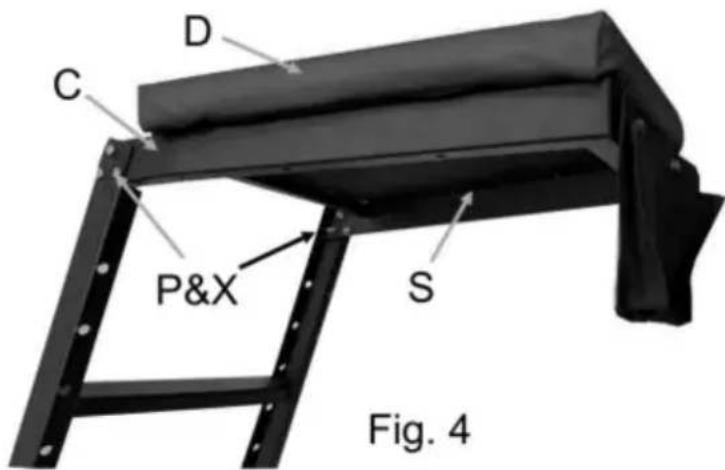

2. Befestigen Sie den Brustdeckrahmen (C) an der Oberseite der Leiteranordnung (B) mit

drei Brustrahmenschrauben (P) und Kontermutter3 (X) auf jeder Seite. Befestigen Sie das Brustdeckpolster (D) mit zwei Kreuzschlitzschrauben (S) von unten.

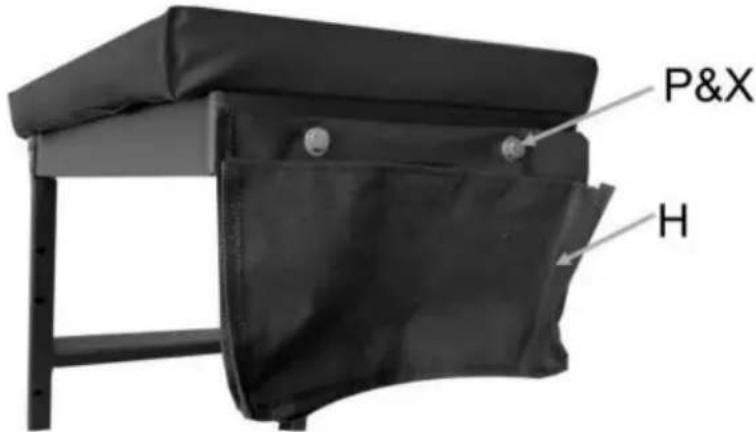

1. Legen Sie den Beutel (H) ein und richten Sie die Schraubenlöcher aus. Setzen Sie zwei Brustrahmenschrauben (P) ein.

Fig. 5

und Kontermutter3 (X) durch die Schraubenlöcher. Richten Sie die hervorstehenden Schrauben mit den Löchern in der Vorderseite des Deckrahmens. Befestigen Sie die Tasche mit den Schrauben.

1. Überprüfen Sie alle Bolzen und Schrauben noch einmal und ziehen Sie sie bei Bedarf fest.

PFLEGE & WARTUNG

1. Pflegen Sie das Werkzeug sorgfältig. Ein Werkzeug in gutem Zustand ist effizient, leichter zu kontrollieren und wird weniger Probleme haben.
2. Überprüfen Sie die Werkzeugkomponenten regelmäßig. Reparieren oder ersetzen Sie beschädigte oder abgenutzte Komponenten. Verwenden Sie im Servicefall nur identische Ersatzteile.
3. Bewahren Sie die Etiketten und Typenschilder des Werkzeugs auf. Diese enthalten wichtige Informationen. Wenn sie unleserlich oder fehlend sind, wenden Sie sich für Ersatz an Princess Auto Ltd.

WARNUNG!

Nur qualifiziertes Servicepersonal darf das Werkzeug reparieren. Ein unsachgemäß repariertes Werkzeug kann eine Gefahr für den Benutzer und/oder andere darstellen.

REINIGUNG

Bei Bedarf abwischen. Verwenden Sie zum Reinigen der Truhe einen milden Polsterreiniger (nicht ätzend). Deckpad nach Bedarf.

SCHMIERUNG

Schmieren Sie die Rollen NICHT. Dies kann den Mechanismus beschädigen.

LAGERUNG

1. Entfernen Sie die Beinverriegelungsstifte von jedem Bein. Halten Sie die Leiter fest, während Sie den zweiten Stift entfernen, da der Grundrahmen sonst auf den Boden fällt. Bewahren Sie die Stifte im Rollbrett-Beutel auf.
2. Schieben Sie die Winkelstützen der Leiter darüber in Richtung Leiter.
3. Heben Sie jedes Bein an, bis es an der Leiterkonstruktion anliegt.
4. Lagern Sie den Rollwagen senkrecht. Stellen Sie sicher, dass die hinteren Rollen arretiert sind, sobald er am Ort ist.

AUSLAGERUNG

1. Senken Sie beide Beine.
2. Ziehen Sie die Winkelstützarme der Leiter nach vorne, um eine Höheneinstellung vorzunehmen, bis sie in die Kerbe einrasten.
3. Entfernen Sie die Beinverriegelungsstifte aus der Tasche.
4. Heben Sie den Grundrahmen an und drücken Sie das Bein nach unten, bis die Bolzenlöcher ausgerichtet sind. Führen Sie den Beinverriegelungsstift durch und drehen Sie das Ende nach unten. Wiederholen Sie dies mit dem anderen Bein.
5. Entriegeln Sie die hinteren Rollen, und schon ist das Gerät einsatzbereit.
