Tipo di prodotto	Carrello elevatore pieghevole per auto
Marca	Vevor
Modello	I-B
Altezza regolabile	48 a 76 pollici (122 a 193 cm)
Capacità di carico massima	400 lb (181 kg)
Materiale	Acciaio robusto con rivestimento a polvere
Cuscino	Schiuma imbottita ad alta densità
Ruote anteriori	2 ruote girevoli senza freno
Ruote posteriori	2 ruote girevoli con freno
Utilizzo	Lavori sotto il veicolo, manutenzione auto
Montaggio richiesto	Sì, utensili inclusi
Manutenzione	Pulire con un detergente per tessuti non caustico
Lubrificazione	Non lubrificare le ruote
Conservazione	Verticale dopo il piegamento, ruote posteriori bloccate
Equipaggiamento di protezione richiesto	Occhiali di sicurezza, guanti, scarpe antiscivolo
Garanzia	Assistenza tecnica tramite www.vevor.com/support
Origine	Prodotto in Cina

Domande frequenti - I-B Vevor

Come regolare l'altezza del carrello?

Per regolare l'altezza, rimuovere i perni di bloccaggio delle gambe, regolare il telaio di base all'altezza desiderata (48 a 76 pollici) e reinserire i perni. Assicurarsi che i supporti angolari della scala siano ben posizionati nelle tacche.

Qual è la capacità di carico massima?

La capacità massima è di 400 libbre (181 kg), inclusi l'utente, gli utensili e gli effetti personali. Non superare mai questo limite.

Posso usare il carrello su una superficie irregolare?

No, deve essere utilizzato su una superficie liscia e piana in grado di supportare il carico totale. Le ruote posteriori devono essere bloccate prima dell'uso.

Come piegare e riporre il carrello?

Rimuovere i perni di bloccaggio delle gambe, tenere la scala, abbassare i piedi. Riporre i perni nella tasca. Spingere i bracci di supporto verso l'indietro, quindi sollevare le gambe contro la scala. Riporre verticalmente con le ruote posteriori bloccate.

Quale equipaggiamento di protezione devo indossare?

Indossare sempre occhiali di sicurezza antiurto, guanti, abbigliamento adeguato e scarpe antiscivolo. Si consigliano casco e scarpe con punta in acciaio.

Posso sedermi sul cuscino pettorale?

No, non stare in piedi e non sedersi sul cuscino pettorale. Usarlo solo come supporto per il petto durante il lavoro sotto il veicolo.

Come pulire il carrello?

Pulire le superfici con un panno morbido. Per il cuscino, utilizzare un detergente per tessuti per tappezzeria non caustico.

Bisogna lubrificare le ruote?

No, non lubrificare mai le ruote poiché potrebbe danneggiare il meccanismo di frenatura.

Cosa fare se un pezzo è danneggiato?

Ispezionare periodicamente i componenti. Sostituire qualsiasi pezzo danneggiato con un ricambio identico. Contattare Vevor tramite www.vevor.com/support per assistenza.

Il carrello può essere utilizzato con un motore in funzione?

No, non usare mai questo carrello per lavorare su un motore in funzione. Spegnere sempre il motore prima di qualsiasi intervento.

MANUALE UTENTE I-B Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

TOP AUTOMOTIVE CREEPER

MODELLO: IA/IB

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi.

VEVOR®

TOUGH TOOLS, HALF PRICE

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzarlo. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Attenzione: per ridurre il rischio di lesioni, gli utenti devono leggere attendamente le istruzioni per l'uso. attentamente il manuale di istruzioni.

Attenzione: assicurarsi di indossare protezioni per gli occhi quando si utilizesza questo prodotto.

Attenzione: assicurarsi di indossare guanti quando si utilizesza questo prodotto.

PARAMETRI DEL PRODOTTO

Modello	lo sono	IB
Altezza regolabile	48-64 pollici	48-76 pollici
Capacità di peso	400 libbre	400 libbre

L'altezza del carrello elevatore superiore può essere regolata. L'acciaio per impieghi gravosi la costruzione è verniciata a polvere per protezione. Un ponte in schiuma imbottita ad alta densità offre ulteriore comfort.

AVVERTIMENTO

AREA DI LAVORO

1. Operare in un ambiente di lavoro sicuro. Mantenere l'area di lavoro pulita, ben illuminata e libera da ostruzioni. Posizionare le luci in modo da non lavorare in ombra.
2. Tenere lontano dal lavoro chiunque non indossi l'attrezzatura di sicurezza adeguata nella zona di lavoro.
3. Conservare gli utensili in modo appropriato in un luogo sicuro e asciutto. Tenere gli utensili fuori dalla portata dei bambini.

SICUREZZA PERSONALE

ATTENZIONE! Indossare dispositivi di protezione individuale approvati dalla Canadian Standards Association (CSA) o dall'American National Standards Institute (ANSI).

DISPOSITIVI DI PROTEZIONE INDIVIDUALE

1. Indossare sempre occhiali di sicurezza antiurto che forniscano protezione frontale e laterale per gli occhi. L'attrezzatura di protezione degli occhi deve essere conforme a CSA Z94.3-07 o ANSI Z87.1, in base al tipo di lavoro svolto.
2. Indossare guanti che forniscano protezione in base ai materiali di lavoro o riducano gli effetti delle vibrazioni degli utensili.
3. Indossare indumenti protettivi adatti all'ambiente di lavoro e all'utensile.
4. Si consigliano calzature antiscivolo per mantenere l'appoggio e l'equilibrio durante il lavoro.
5. Indossare calzature con punta in acciaio o puntali in acciaio per evitare lesioni al piede dovute a caduta di oggetti.

PRECAUZIONI PERSONALI

Controllare l'utensile, i movimenti personali e l'ambiente di lavoro per evitare lesioni personali o danni all'utensile.

1. Non utilizzare alcun utensile quando si è stanchi o sotto l'effetto di droghe, alcol o farmaci.
2. Non sporgersi troppo quando si utilizza l'utensile. Un appoggio e un equilibrio adeguati consentono un migliore controllo in situazioni impreviste.

PRECAUZIONI SPECIFICHE DI SICUREZZA

ATTENZIONE! NON lasciare che il comfort o la familiarità con il prodotto (acquisita da uso ripetuto) sostituiscano la rigorosa osservanza delle norme di sicurezza degli utensili. Se si utilizza l'utensile in modo non sicuro o non corretto, si potrebbero subire gravi lesioni personali.

1. Utilizzare lo strumento corretto per il lavoro. Questo strumento è stato progettato per una funzione specifica. Non modificare o alterare lo strumento né utilizzarlo per scopi non previsti.
2. Non utilizzare lo strumento se alcune parti sono danneggiate, rotte o fuori uso. Riparare o sostituire le parti.
3. Assicurarsi SEMPRE che la barra di regolazione dell'altezza sia fissata saldamente in uno dei tre slot di posizionamento prima dell'uso.
4. La capacità massima indicata comprende l'utente (persona), gli utensili, l'attrezzatura e oggetti personali. NON superare la capienza massima.
5. Appoggia delicatamente il torque sul supporto del torque. Evita di causare un carico d'urto saltando o cadendo sul ponte del pettorale.
6. NON stare in piedi o sedersi sul poggia-torace.
7. NON utilizzare il carrello elevatore pieghevole per lavorare sopra un motore in funzione.
8. NON bagnare il carrello elevatore pieghevole per auto o utilizzarlo in luoghi umidi

o aree in cui è presente condensa.

1. Utilizzare il rampionante su una superficie liscia e piana in grado di sostenere il peso totale carico.
2. Bloccare SEMPRE le rotelle prima di utilizzare il carrello per auto con capote pieghevole.

LISTA IMBALLAGGIO

Articolo	Articolo	QTY Articolo			Quantità
UN	Telaio di base	1	L	Paraurti	3
B	Montaggio della Scala	1	M	Perno di bloccaggio della gamba M	2
Telaio per ponte a C	1	N	Bulloni del telaio	4
D	Tappetino per il torace	1	P	Bulloni del telaio del torace	6
E	Gamba di base	1	R	Piastra di regolazione dell'altezza Bulloni	4
F	Colonna di collegamento	1	S	Viti a croce	2
H	Sacchetto	1	IN	Dado flangiato	4
-	Supporto per marsupio	1	V	Controdado	4
J	Ruote anteriors	2 W		Controdado M8	2
E	Ruote posteriors	2 volte		Controdado M6	3

INSTALLAZIONE

I riferimenti alle lettere tra parentesi (A) si riferiscono al contenuto.

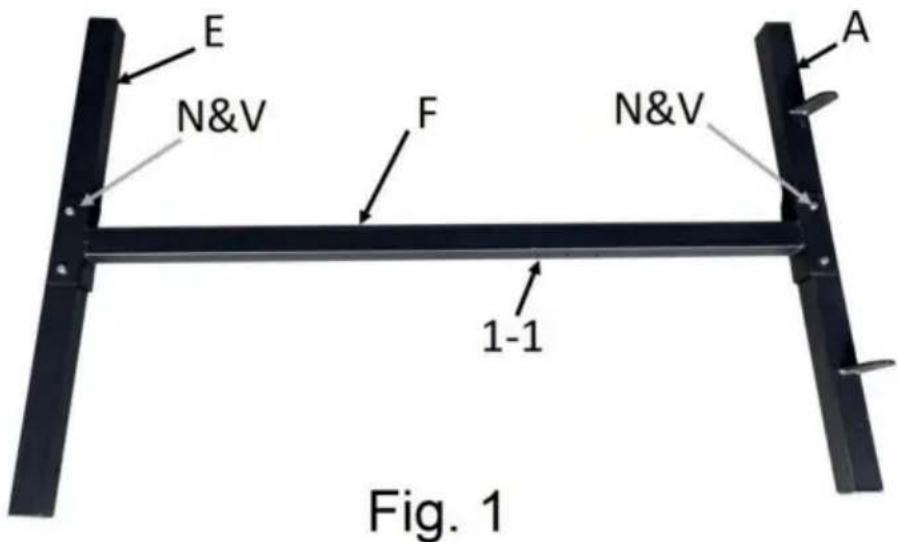

1. Assemblare la gamba di base (E) e il telaio di base (A) alla colonna di collegamento (F). Inserire l'estremità della colonna di collegamento (F) nel telaio di base e nella gamba di base (E) e allineare i fori dei bulloni. I fori di regolazione dell'altezza (Fig.1 1-1) saranno sul

lato interno. Fissare le parti con un bullone del telaio (N) e un controdado 1 (V).

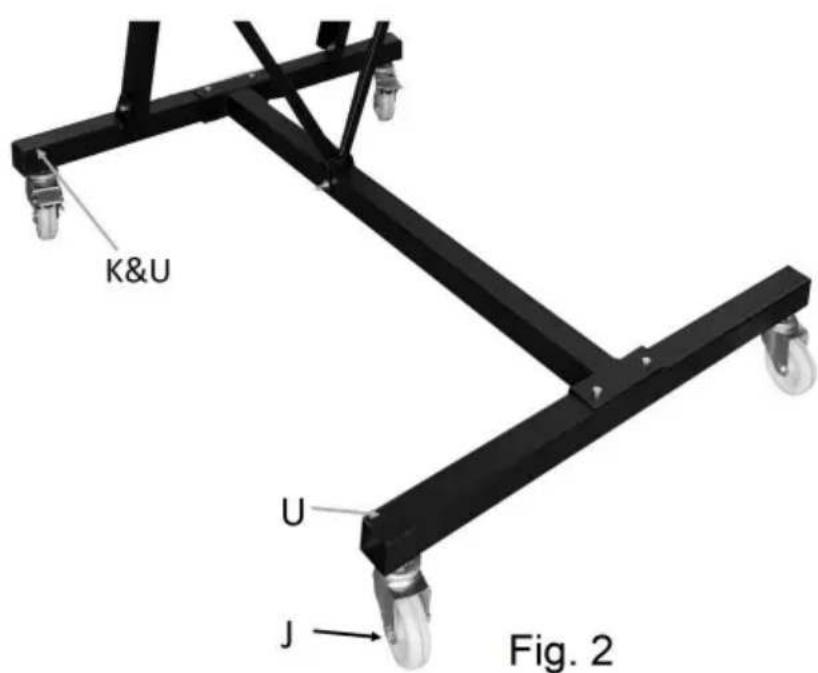

1. Fissare le rotelle anteriori (J) inserendo lo stelo di ciascuna rotella attraverso l'estremità di ciascuna gamba e fissandolo con un dado flangiato (U). Installare le rotelle posteriori bloccabili (K) sul telaio di base nello stesso modo. Bloccare le ruote posteriori in posizione durante l'installazione.

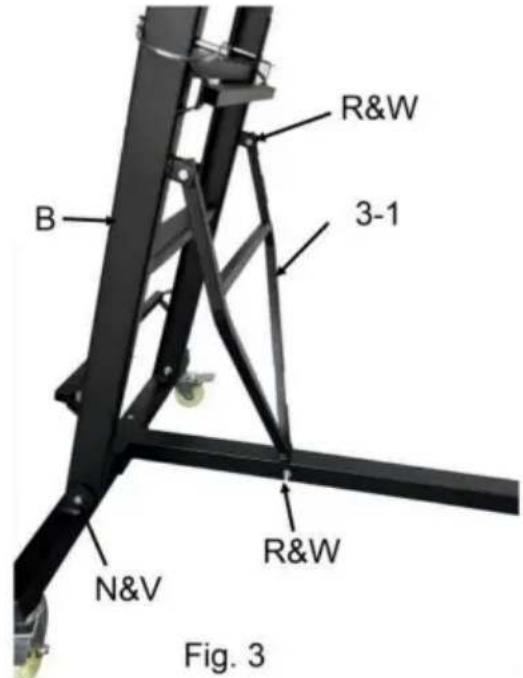

1. Installare il gruppo scala (B) inserendo un bullone del telaio (N) attraverso ciascun lato della base e un controdado 1 (V). Far oscillare il supporto angolare della scala (Fig.3 3-1) nei fori di regolazione dell'altezza (3-2). Assicurarsi che la barra trasversale sia saldamente in posizione.

Fig. 3

1. Far corrispondere l'apertura angolata con le tacche di regolazione. Inserire un bullone della piastra di regolazione dell'altezza (R) attraverso il foro del bullone a ciascuna estremità della piastra. Fissare ciascun bullone con un controdado 2 (W). Ripetere sull'altro lato.

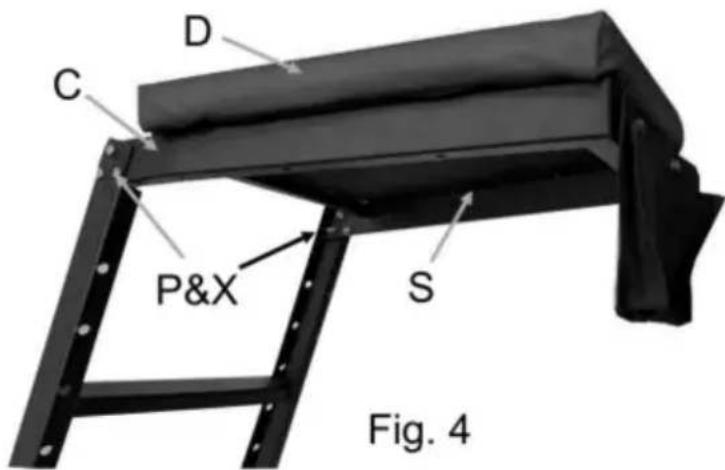

2. Fissare il telaio del ponte del torace (C) alla parte superiore del gruppo scala (B) utilizzando

tre bulloni del telaio del torace (P) e controdado 3 (X) su ciascun lato. Fissare il cuscinetto del ponte del torace (D) utilizzando due viti Phillips (S) da quello.

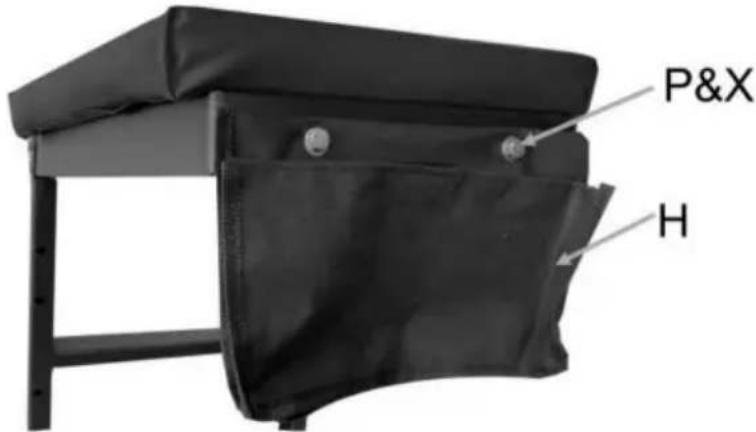

1. Posizionare la tasca (H) e allineare i fori delle viti. Inserire due bulloni del telaio del torace (P)

Fig. 5

e bloccare il dado 3 (X) attraverso i fori delle viti. Allineare le viti sporgenti con i fori nella parte anteriore del telaio del ponte. Fissare la tasca al telaio del ponte con le viti.

1. Ricontrollare e serrare tutti i bulloni e le viti se necessario.

CURA E MANUTENZIONE

1. Mantieni l'utensile con cura. Un utensile in buone condizioni è efficiente, più facile da controllare e avrà meno problemi.
2. Ispezionare periodicamente i componenti dell'utensile. Riparare o sostituire quelli danneggiati o usurati. Utilizzare solo parti di ricambio identiche durante la manutenzione.
3. Mantenere le etichette e le targhette identificative dell'utensile. Queste contengono informazioni importanti. Se illeggibili o mancanti, contattare Princess Auto Ltd. per la sostituzione.

AVVERTIMENTO!

Solo personale di assistenza qualificato dovrebbe riparare l'utensile. Uno strumento riparato in modo improprio può rappresentare un pericolo per l'utente e/o per gli altri.

PULIZIA

Pulire se necessario. Utilizzare un detergente delicato per tappezzeria (non caustico) per pulire la cassapanca

e il tappetino di protezione secondo necessità.

LUBRIFICAZIONE

NON lubrificare le rotelle. Ciò potrebbe danneggiare il meccanismo.

MAGAZZINAGGIO

1. Rimuovere i perni di bloccaggio delle gambe da ciascuna gamba. Tenere la scala durante la rimozione dei perni, uno per volta, poiché il telaio di base cadrà a terra. Conservare i perni nel sacchetto del carrello.
2. Spingere i bracci di supporto angolari della scala verso l'indietro.
3. Sollevare ciascuna gamba fino a posizionarla accanto al gruppo della scala.
4. Riporre il creeper in verticale. Assicurarsi che le rotelle posteriori siano bloccate una volta che è in posizione.

RIMOZIONE DALLO STOCCAGGIO

1. Abbassare ciascuna gamba.
2. Tirare in avanti i bracci di supporto angolari della scala per ottenere una regolazione dell'altezza.
3. Rimuovere i perni di bloccaggio delle gambe dalla custodia.
4. Sollevare il telaio di base e spingere la gamba verso il basso finché i fori dei bulloni non si allineano. Spingere il perno di bloccaggio della gamba e girare l'estremità verso il basso. Ripetere con l'altra gamba.
5. Sbloccare le rotelle posteriori ed è pronto all'uso.
