Produkttyp	Klappbarer Automobil-Haubenwagen (Creeper)
Marke und Modell	Vevor, Modell IA
Verstellbare Höhe	48–64 Zoll (122–163 cm)
Maximale Tragfähigkeit	400 lb (181 kg) inklusive Benutzer, Werkzeuge und persönliche Gegenstände
Konstruktion	Robuster Stahl mit schützender Pulverbeschichtung
Kissenplattform	Hochdichter Schaumstoff gepolstert für zusätzlichen Komfort
Rollen	2 vordere Rollen, 2 hintere Rollen feststellbar
Enthaltene Komponenten	Basisrahmen, Leiteranbau, Plattformrahmen, Kissen, Tasche, Rollen, Beine, Verbindungssäule, Beschläge
Montage erforderlich	Ja, erfordert Montage mit mitgelieferten Schrauben und Muttern
Vorgesehene Verwendung	Arbeiten unter dem Fahrzeug, Bruststütze für Kfz-Mechanik
Sicherheit	Verwendung auf ebener Fläche, Tragen von Schutzbrille und Handschuhen, Verriegeln der Rollen vor Gebrauch, Kapazität nicht überschreiten
Wartung und Reinigung	Mit einem milden Polsterreiniger (nicht ätzend) abwischen; Rollen nicht schmieren
Lagerung	Wagen vertikal zusammenklappen, hintere Rollen verriegeln; Beinstifte zur Aufbewahrung entfernen
Herstellungsland	China
Herstellerkontakt	Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730, USA
Garantie	Technischer Support und elektronische Garantieurkunde: www.vevor.com/support

Häufig gestellte Fragen - I-A Vevor

Wie hoch ist die Tragfähigkeit des Vevor I-A Wagens?

Die maximale Kapazität beträgt 400 lb (181 kg), inklusive Benutzer, Werkzeuge und persönliche Gegenstände. Diese Last niemals überschreiten.

Wie stelle ich die Höhe des Wagens ein?

Die Höhe lässt sich von 48 bis 64 Zoll einstellen, indem man die Leiterstange in die Kerben einlegt, bevor man den Stift verriegelt. Stellen Sie sicher, dass der Mechanismus vor Gebrauch richtig eingerastet ist.

Welche Sicherheitsausrüstung wird empfohlen?

Tragen Sie stets eine stoßfeste Schutzbrille (gemäß CSA Z94.3-07 oder ANSI Z87.1) und Schutzhandschuhe. Verwenden Sie rutschfeste Schuhe mit Stahlkappen.

Kann ich den Wagen auf einer geneigten Fläche verwenden?

Nein, der Wagen muss auf einer glatten und ebenen Fläche verwendet werden, die die Gesamtlast tragen kann. Nicht auf nassen oder geneigten Flächen verwenden.

Wie montiere ich den Basisrahmen und das Gestell?

Setzen Sie die Verbindungssäule (F) in den Basisrahmen (A) und den Basisrahmenfuß (E) ein. Richten Sie die Bolzenlöcher aus und befestigen Sie sie mit den Rahmenbolzen (N) und Kontermuttern (V). Die Höhenverstelllöcher müssen nach innen zeigen (siehe Abb. 1).

Wie pflege ich das Kissen der Plattform?

Reinigen Sie das Schaumstoffkissen mit einem milden Polsterreiniger (nicht ätzend). Bei Bedarf mit einem feuchten Tuch abwischen. Vermeiden Sie aggressive Produkte.

Warum sollten die Rollen nicht geschmiert werden?

Das Schmieren kann den Verriegelungsmechanismus der Rollen beschädigen. Halten Sie die Rollen trocken und sauber.

Wie lagere ich den Wagen nach Gebrauch?

Entfernen Sie die Verriegelungsstifte der Beine. Senken Sie die Leiter, klappen Sie die Beine gegen die Leiter und lagern Sie den Wagen vertikal. Verriegeln Sie die hinteren Rollen, um Bewegungen zu vermeiden.

Ist der Wagen mit allen Fahrzeugen kompatibel?

Der Wagen ist für den allgemeinen Automobilgebrauch ausgelegt. Seine verstellbare Höhe (48-64 Zoll) und die Tragfähigkeit von 400 lb machen ihn für die meisten Pkw geeignet. Überprüfen Sie jedoch vor dem Gebrauch die Bodenfreiheit.

Wo finde ich Ersatzteile?

Kontaktieren Sie den Kundendienst unter www.vevor.com/support, um identische Ersatzteile zu erhalten. Verwenden Sie nur Originalteile, um die Sicherheit zu gewährleisten.

BEDIENUNGSANLEITUNG I-A Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

TOP AUTOMOBIL-CREEPER

MODELL: IA/IB

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

TOP AUTOMOBIL

KRIECHPFLANZE

MODELL: IA/IB

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support?

Bitte kontaktieren Sie uns: Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

	Warnung-Umdas Verletzungsrisiko zu verringern, müssen Benutzer die Lesen Sie die Bedienungsanleitung sorgfältig durch.
	Achtung- Tragen Sie unbedingt einen Augenschutz bei der Verwendung dieses Produkt.
	Achtung:Tragen Sie bei der Verwendung dieses Produkts unbedingt Handschuhe

PRODUKTPARAMETER

Modell	IA	IB
Einstellbare Höhe	48-64 Zoll	48-76 Zoll
Gewichtskapazität	400 Pfund	400 Pfund

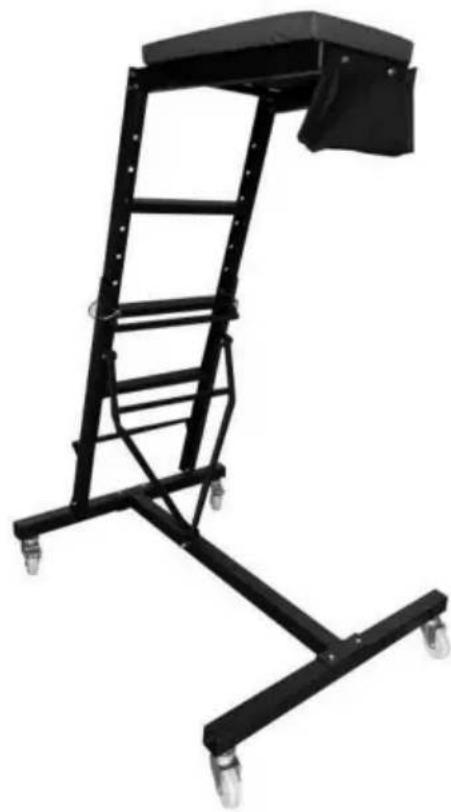

Die Höhe der oberen Rolltreppe kann eingestellt werden. Der robuste Stahl

Die Konstruktion ist zum Schutz pulverbeschichtet. Ein hochdichtes, gepolstertes Schaumstoffdeck sorgt für zusätzlichen Komfort.

WARNUNG

ARBEITSBEREICH

1. Arbeiten Sie in einer sicheren Arbeitsumgebung. Halten Sie Ihren Arbeitsbereich sauber, gut beleuchtet und frei von Ablenkungen. Platzieren Sie Lichter so, dass Sie nicht im Schatten arbeiten.
2. Halten Sie Personen, die nicht die entsprechende Schutzausrüstung tragen, von der Arbeit fern Bereich.
3. Bewahren Sie Werkzeuge ordnungsgemäß an einem sicheren und trockenen Ort auf. Bewahren Sie Werkzeuge außerhalb der Reichweite von Kinder.

PERSÖNLICHE SICHERHEIT

WARNUNG! Tragen Sie persönliche Schutzausrüstung, die von der kanadischen

Standards Association (CSA) oder American National Standards Institute (ANSI).

PERSÖNLICHE SCHUTZAUSRÜSTUNG

1. Tragen Sie immer eine Schutzbrille, die den Aufprall von vorne und von der Seite schützt.

Augen. Augenschutzausrüstung sollte CSA Z94.3-07 oder ANSIZ87 entsprechen. 1

Standards basierend auf der Art der ausgeführten Arbeit.

1. Tragen Sie Handschuhe, die je nach Arbeitsmaterial Schutz bieten oder die

Auswirkungen von Werkzeugvibrationen.

1. Tragen Sie Schutzkleidung, die für die Arbeitsumgebung und das Werkzeug geeignet ist.

2. Rutschfestes Schuhwerk wird empfohlen, um bei der Arbeit Halt und Gleichgewicht zu bewahren.

Umfeld.

1. Tragen Sie Schuhe mit Stahlkappen oder Stahlkappen, um Fußverletzungen durch Stürze vorzubeugen

Objekte.

PERSÖNLICHE VORSICHTSMASSNAHMEN

Kontrollieren Sie das Werkzeug, die persönlichen Bewegungen und die Arbeitsumgebung, um persönliche

Verletzungen oder Schäden am Werkzeug.

1. Bedienen Sie kein Werkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamente.

2. Überstrecken Sie sich beim Arbeiten mit dem Werkzeug nicht. Ein guter Stand und ein gutes Gleichgewicht ermöglichen

bessere Kontrolle in unerwarteten Situationen.

SPEZIELLE SICHERHEITSVORKEHRUNGEN

WARNUNG! Lassen Sie sich NICHT durch Bequemlichkeit oder Vertrautheit mit dem Produkt (erworben durch

wiederholte Verwendung) ersetzen die strikte Einhaltung der Werkzeugsicherheitsregeln. Wenn Sie dieses Werkzeug verwenden

Wenn Sie dies unsicher oder falsch tun, können Sie schwere Verletzungen erleiden.

1. Verwenden Sie das richtige Werkzeug für die jeweilige Aufgabe. Dieses Werkzeug wurde für eine bestimmte Funktion entwickelt.

Modifizieren oder verändern Sie dieses Werkzeug nicht und verwenden Sie es nicht für einen nicht vorgesehenen Zweck.

1. Benutzen Sie das Werkzeug NICHT, wenn Teile beschädigt, kaputt oder verlegt sind. Reparieren oder

ersetzen Sie die Teile.

1. Stellen Sie IMMER sicher, dass die Höhenverstellstange sicher in einer der drei

Positionsschlitze vor Gebrauch.

1. Die angegebene maximale Kapazität umfasst den Benutzer (Person), Werkzeuge, Ausrüstung und

persönliche Gegenstände. Überschreiten Sie NICHT die maximale Kapazität.

1. Lehnen Sie Ihre Brust sanft auf das Brustpolster. Vermeiden Sie Stoßbelastungen durch

auf das Brustpolster springen oder fallen.

1. Stellen oder setzen Sie sich NICHT auf die Brustpolsterfläche.
2. Verwenden Sie die Rollliege mit klappbarem Verdeck NICHT zum Arbeiten über einem laufenden Motor.
3. Lassen Sie das Rollbrett mit faltbarem Verdeck NICHT nass werden und verwenden Sie es nicht an feuchten Orten. oder Bereiche, in denen es zu Kondensation kommt.
4. Benutzen Sie den Rollbrett auf einer glatten, ebenen Fläche, die der Gesamtbelastung standhält. laden.
5. Feststellen Sie IMMER die Lenkrollen, bevor Sie das Rollbrett mit faltbarem Verdeck verwenden.

PACKLISTE

	Artikel	Menge	Artikel	ArtikelArtikel	Menge
A	Grundrahmen	1	M	Stoßstangenpolster	3
B	Leitermontage	1	M	M Beinverriegelungsstift	2
C-Truhen-Deckrahmen		1	N	Rahmenschrauben	4
D	Brustdeckpolster	1	P	Brustrahmenschrauben	6
UND	Basisbein	1	R	Höhenverstellplatte Bolzen	4
F	Verbindungssäule	1	S	Kreuzschlitzschrauben	2
H	Beutel	1	IN	Flanschmutter	4
	Beutelhalterung	1	V	Kontermutter	4
J Kontermutter	2 W				2
K	Hintere Lenkrollen	2 X		Kontermutter M6	3

INSTALLATION

Buchstabenangaben in Klammern (A) verweisen auf den Inhalt.

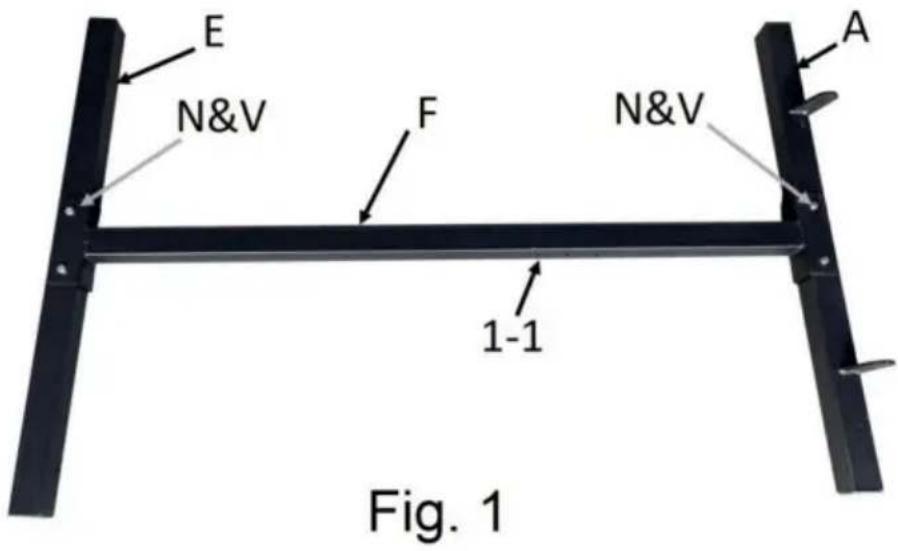

1. Montieren Sie das Standbein (E) und den Grundrahmen (A) an die Verbindungssäule
   (F). Stecken Sie das Ende der Verbindungssäule (F) in den Grundrahmen und das Basisbein
   (E) und richten Sie die Bolzenlöcher aus. Die Löcher zur Höheneinstellung (Abb.1 1-1) befinden sich auf der
   innen. Sichern Sie jedes Teil mit einer Rahmenschraube (N) und einer Kontermutter1 (V).

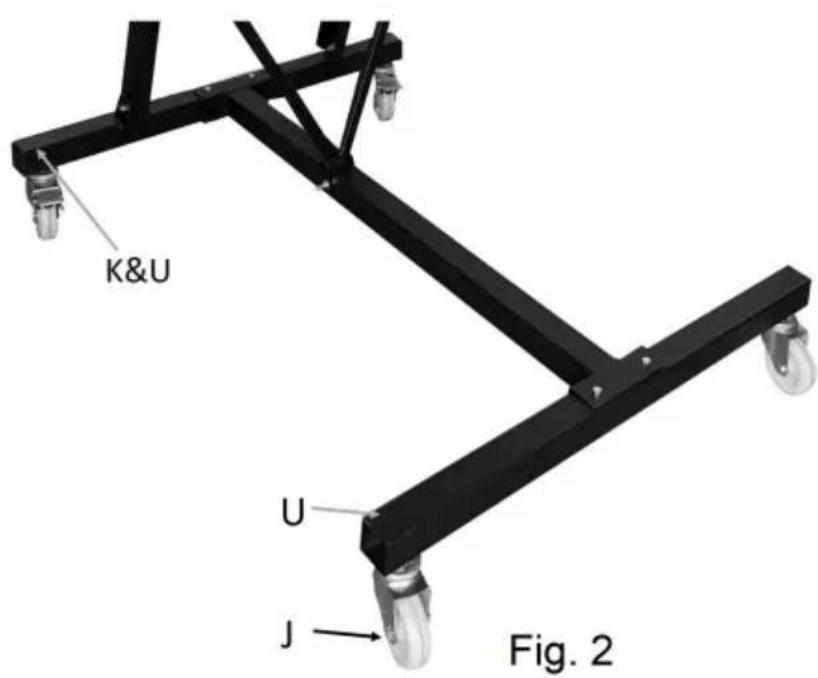

1. Befestigen Sie die vorderen Lenkrollen (J), indem Sie den Schaft jeder Lenkrolle durch das Ende jedes Beins stecken und mit einer Flanschmutter (U) befestigen. Befestigen Sie die hinteren Feststellrollen (K) auf die gleiche Weise am Grundrahmen. Arretieren Sie die Hinterrädte Rest der Installation.

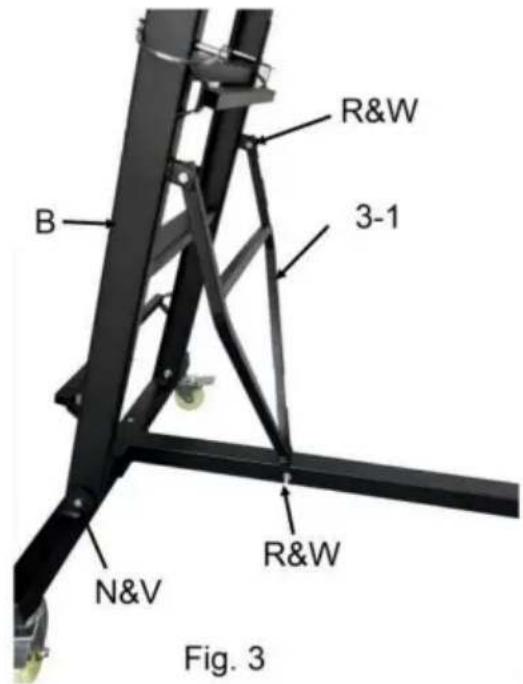

1. Installieren Sie die Leiterbaugruppe (B), indem Sie auf beiden Seiten der Basis einer Kontermutter1 (V) einen Rahmenbolzen (N) einführen. Schwenken Sie die Winkelstütze der Leiter (Abb. 3 3-1) in die Höhenverstelllöcher (3-2). Stellen Sie sicher, dass die Querstrebe fest sitzt.

1. Richten Sie die abgewinkelte Öffnung auf die Einstellkerben aus. Führen Sie eine Schraube (R) der Höhenverstellplatte durch das Schraubenloch an jedem Ende der Platte. Sichern Sie jede Schraube mit einer Kontermutter 2 (W). Wiederholen Sie dies auf der anderen Seite.

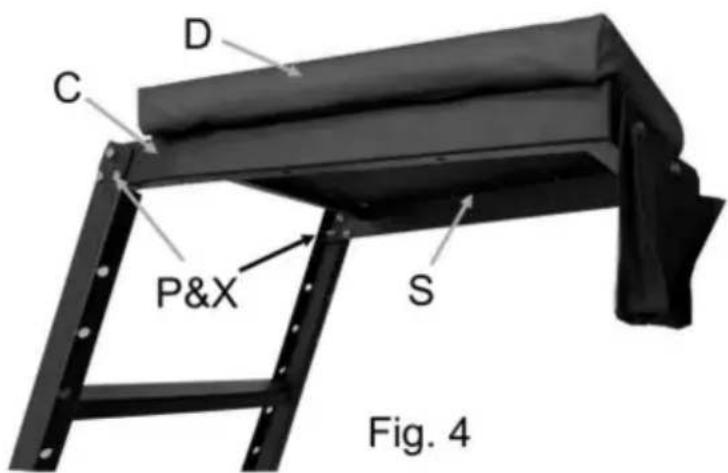

2. Befestigen Sie den Brustdeckrahmen (C) an der Oberseite der Leiteranordnung (B) mit

drei Brustrahmenschrauben (P) und Kontermutter3 (X) auf jeder Seite. Befestigen Sie das Brustdeckpolster (D) mit zwei Kreuzschlitzschrauben (S) von unten.

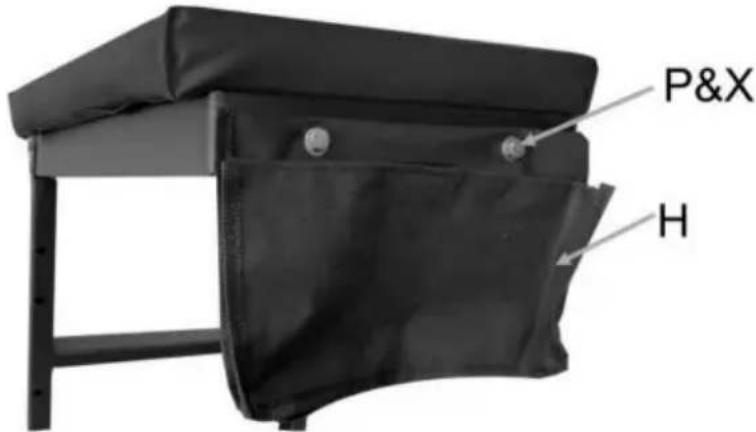

1. Legen Sie den Beutel (H) ein und richten Sie die Schraubenlöcher aus. Setzen Sie zwei Brustrahmenschrauben (P) ein.

Fig. 5

und Kontermutter3 (X) durch die Schraubenlöcher. Richten Sie die hervorstehenden Schrauben mit den Löcher in der Vorderseite des Deckrahmens. Befestigen Sie die Tasche mit dem Schrauben.

1. Überprüfen Sie alle Bolzen und Schrauben noch einmal und ziehen Sie sie bei Bedarf fest.

PFLEGE & WARTUNG

1. Pflegen Sie das Werkzeug sorgfältig. Ein Werkzeug in gutem Zustand ist effizient, leichter zu kontrollieren und wird weniger Probleme haben.
2. Überprüfen Sie die Werkzeugkomponenten regelmäßig. Reparieren oder ersetzen Sie beschädigte oder abgenutzte Komponenten. Verwenden Sie im Servicefall nur identische Ersatzteile.
3. Bewahren Sie die Etiketten und Typenschilder des Werkzeugs auf. Diese enthalten wichtige Informationen. unleserlich oder fehlend, wenden Sie sich für Ersatz an Princess Auto Ltd.

WARNUNG!

Nur qualifiziertes Servicepersonal darf das Werkzeug reparieren. Ein unsachgemäß repariertes Werkzeug kann eine Gefahr für den Benutzer und/oder andere darstellen.

REINIGUNG

Bei Bedarf abwischen. Verwenden Sie zum Reinigen der Truhe einen milden Polsterreiniger (nicht ätzend). Deckpad nach Bedarf.

SCHMIERUNG

Schmieren Sie die Rollen NICHT. Dies kann den Mechanismus beschädigen.

LAGERUNG

1. Entfernen Sie die Beinverriegelungsstifte von jedem Bein. Halten Sie die Leiter fest, während Sie die zweiten Stift, da der Grundrahmen sonst auf den Boden fällt. Bewahren Sie die Stifte im Rollbrett auf. Beutel.
2. Schieben Sie die Winkelstützen der Leiter zurück in Richtung Leiter.
3. Heben Sie jedes Bein an, bis es neben der Leiterkonstruktion liegt.
4. Lagern Sie den Rollwagen senkrecht. Stellen Sie sicher, dass die hinteren Rollen arretiert sind, sobald er Ort.

Auslagerung

1. Senken Sie beide Beine.
2. Ziehen Sie die Winkelstützarme der Leiter nach vorne, um eine Höheneinstellung vorzunehmen Kerbe.
3. Entfernen Sie die Beinverriegelungsstifte aus der Tasche.
4. Heben Sie den Grundrahmen an und drücken Sie das Bein nach unten, bis die Bolzenlöcher ausgerichtet sind. Drücken Sie die Führen Sie den Beinverriegelungsstift durch und drehen Sie das Ende nach unten. Wiederholen Sie dies mit dem anderen Bein.
5. Entriegeln Sie die hinteren Rollen, und schon ist das Gerät einsatzbereit.

Sanven Technology Ltd.

Adresse: Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

In China hergestellt
