Producttype	Opvouwbare motorkapkrik voor auto's (creeper)
Merk en model	Vevor, model IA
Verstelbare hoogte	48–64 inch (122–163 cm)
Maximaal draagvermogen	400 lb (181 kg) inclusief gebruiker, gereedschap en persoonlijke spullen
Constructie	Robuust staal met beschermende poedercoating
Kussenplatform	Hoge dichtheid schuimvulling voor extra comfort
Zwenkwielen	2 zwenkwielen voor, 2 vergrendelbare zwenkwielen achter
Inbegrepen onderdelen	Basisrek, laddermontage, platformrek, kussen, opbergtas, zwenkwielen, poten, verbindingskolom, bevestigingsmateriaal
Montage vereist	Ja, montage vereist met meegeleverde bouten en moeren
Beoogd gebruik	Werken onder voertuig, borststeun voor automechanica
Veiligheid	Gebruik op een vlakke ondergrond, draag een veiligheidsbril en handschoenen, vergrendel de zwenkwielen voor gebruik, overschrijd de capaciteit niet
Onderhoud en reiniging	Afnemen met een mild reinigingsmiddel voor stoffering (niet bijtend); smeer de zwenkwielen niet
Opslag	Klap de wagen verticaal in, vergrendel de achterwielen; verwijder de beenpennen om op te bergen
Land van fabricage	China
Contactfabrikant	Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730, VS
Garantie	Technische ondersteuning en elektronisch garantiecertificaat: www.vevor.com/support

Veelgestelde vragen - I-A Vevor

Wat is het draagvermogen van de Vevor I-A wagen?

Het maximale draagvermogen is 400 lb (181 kg), inclusief gebruiker, gereedschap en persoonlijke spullen. Overschrijd deze belasting nooit.

Hoe stel ik de hoogte van de wagen in?

De hoogte kan worden ingesteld van 48 tot 64 inch door de ladderstaaf in de inkepingen te steken voordat u de pen vergrendelt. Zorg ervoor dat het mechanisme goed is ingeschakeld voor gebruik.

Welke veiligheidsuitrusting wordt aanbevolen?

Draag altijd een veiligheidsbril tegen stoten (conform CSA Z94.3-07 of ANSI Z87.1) en beschermende handschoenen. Gebruik antislip- en stalen neus schoenen.

Kan ik de wagen op een hellend oppervlak gebruiken?

Nee, de wagen moet worden gebruikt op een glad en vlak oppervlak dat het totale gewicht kan dragen. Niet gebruiken op natte of hellende oppervlakken.

Hoe monteer ik de basisvoet en het frame?

Steek de verbindingskolom (F) in het basisframe (A) en de basisvoet (E). Lijn de boutgaten uit en bevestig met framebouten (N) en slotmoeren (V). De hoogteverstellingsgaten moeten naar binnen wijzen (zie Fig. 1).

Hoe onderhoud ik het kussen van het platform?

Reinig het schuimkussen met een mild reinigingsmiddel voor stoffering (niet bijtend). Veeg indien nodig af met een vochtige doek. Vermijd agressieve producten.

Waarom mogen de zwenkwielen niet worden gesmeerd?

Smering kan het vergrendelingsmechanisme van de zwenkwielen beschadigen. Houd de zwenkwielen droog en schoon.

Hoe berg ik de wagen na gebruik op?

Verwijder de vergrendelpennen van de poten. Laat de ladder zakken, vouw de poten tegen de ladder en berg de wagen verticaal op. Vergrendel de achterwielen om beweging te voorkomen.

Is de wagen compatibel met alle voertuigen?

De wagen is ontworpen voor algemeen autogebruik. De verstelbare hoogte (48-64 inch) en het draagvermogen van 400 lb maken hem geschikt voor de meeste personenauto's. Controleer echter voor gebruik de vrije hoogte onder de auto.

Waar vind ik reserveonderdelen?

Neem contact op met de klantenservice via www.vevor.com/support voor identieke reserveonderdelen. Gebruik alleen originele onderdelen om de veiligheid te garanderen.

GEBRUIKSAANWIJZING I-A Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

TOP AUTOMOTIVE KLIMPLANT

MODEL: IA/IB

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product

	Waarschuwing - Om het risico op letsel te verminderen, moeten gebruikers de volgende instructies lezen: Lees de gebruiksaanwijzing zorgvuldig door.
	Waarschuwing: draag altijd een oogbescherming als u dit product gebruikt. product.
	Waarschuwing: draag handschoenen wanneer u dit product gebruikt.

PRODUCTPARAMETERS

Model	IA	IkB
Verstelbare hoogte	48-64 inch	48-76 inch
Draagvermogen	400 pond	400 pond

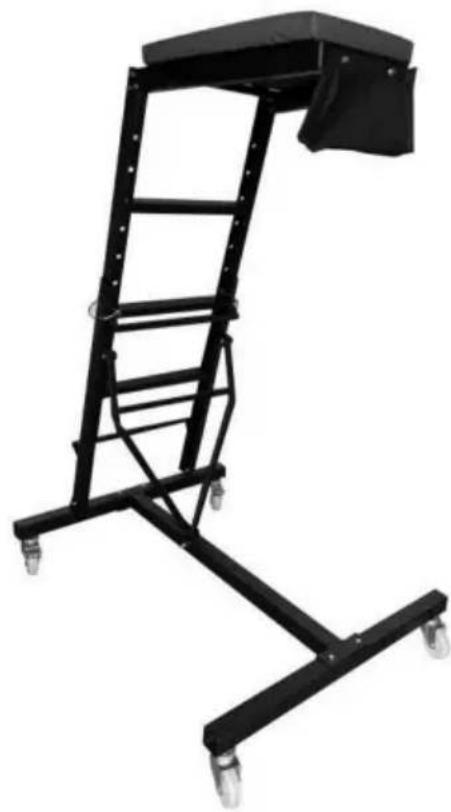

De hoogte van de bovenste auto-kuiper is verstelbaar. De heavy-duty stalen constructie is gepoedercoat voor bescherming. Een schuimdek met hoge dichtheid biedt extra comfort.

WAARSCHUWING

WERKGEBIED

1. Werk in een veilige werkomgeving. Houd uw werkgebied schoon, goed verlicht en vrij van afleidingen. Plaats lampen zodat u niet in de schaduw werkt.
2. Houd iedereen die niet de juiste veiligheidsuitrusting draagt, weg van het werkgebied.
3. Bewaar gereedschap op een veilige en droge plek. Houd gereedschap buiten bereik van kinderen.

PERSOONLIJKE VEILIGHEID

WAARSCHUWING! Draag persoonlijke beschermingsmiddelen die zijn goedgekeurd door de Canadese overheid.

Standaardenvereniging (CSA) of American National Standards Institute (ANSI).

PERSOONLIJKE BESCHERMINGSMIDDELEN

1. Draag altijd een veiligheidsbril die bescherming biedt aan de voor- en zijkant van de ogen. Oogbeschermingsapparatuur moet voldoen aan CSA Z94.3-07 of ANSI Z87.1 normen, gebaseerd op het soort werk dat wordt uitgevoerd.
2. Draag handschoenen die bescherming bieden op basis van de werkmaterialen of die de kans op letsel verkleinen door effecten van gereedschapstrillingen.
3. Draag beschermende kleding die geschikt is voor de werkomgeving en het gereedschap.
4. Het wordt aanbevolen om antislipschoenen te dragen om de juiste grip en balans te behouden tijdens de werkomgeving.
5. Draag schoenen met stalen neuzen of stalen tussenzolen om te voorkomen dat u een voetblessure oploopt door vallende objecten.

PERSOONLIJKE VOORZORGSMAATREGELEN

Beheers het gereedschap, de persoonlijke bewegingen en de werkomgeving om persoonlijk letsel of schade aan het gereedschap te voorkomen.

1. Gebruik geen gereedschap als u moe bent of onder invloed van drugs, alcohol of medicijnen.
2. Reik niet te ver wanneer u het gereedschap bedient. Een goede voetpositie en balans zorgen voor betere controle in onverwachte situaties.

SPECIFIEKE VEILIGHEIDSMAATREGELEN

WAARSCHUWING! Laat het comfort of de vertrouwdheid met het product (verkregen door herhaald gebruik) de strikte naleving van de veiligheidsregels voor gereedschap niet vervangen. Als u dit gereedschap onveilig of verkeerd gebruikt, kunt u ernstig persoonlijk letsel oplopen.

1. Gebruik het juiste gereedschap voor de klus. Dit gereedschap is ontworpen voor een specifieke functie. U mag dit hulpmiddel niet wijzigen of aanpassen, en het niet gebruiken voor onbedoelde doeleinden.
2. GEBRUIK het gereedschap NIET als er onderdelen beschadigd, kapot of verkeerd geplaatst zijn. Repareer of vervang de onderdelen.
3. Zorg er ALTIJD voor dat de hoogteverstellingsstang stevig vastzit in een van de drie sleuven vóór gebruik.
4. De vermelde maximale capaciteit omvat de gebruiker (persoon), gereedschappen, apparatuur en persoonlijke spullen. Overschrijd de maximale capaciteit NIET.
5. Leun uw borst voorzichtig op het borstpaddek. Vermijd het veroorzaken van een schokbelasting door springen of vallen op het borstkussen.
6. Ga NIET op het borstkussen staan of zitten.
7. Gebruik de opvouwbare autokruiper NIET om boven een draaiende motor te werken.
8. Maak de opvouwbare auto-kruiper NIET nat en gebruik hem niet op vochtige locaties of gebieden waar condensatie is.
9. Gebruik de kruiper op een glad, vlak oppervlak dat bestand is tegen de totale belasting.
10. Vergrendel ALTIJD de wielen voordat u de opvouwbare autokruiper gebruikt.

PAKLIJST

	Item	Aantal	Artikel	ItemItem	Hoeveelheid
A	Basisframe	1	Ik	Bumperkussens	3
B	Laddermontage	1	M	M Beenvergrendelingspen	2
C Borst Dek Frame		1	N	Framebouten	4
D	Borst Dek Pad	1	P	Borstframe bouten	6
EN	Basisbeen	1	R	Hoogteverstelplaat Bouten	4
F	Verbindingskolom	1	S	Phillips-schroeven	2
H	Zakje	1	IN	Flensmoer	4
I	Zakbeugel	1	V	Borgmoer	4
J	Voorwielen	2 W	2	Borgmoer M8
Ik	Achterwielen	2 keer		Borgmoer M6	3

INSTALLATIE

De verwijzingen tussen haakjes (A) verwijzen naar de inhoud.

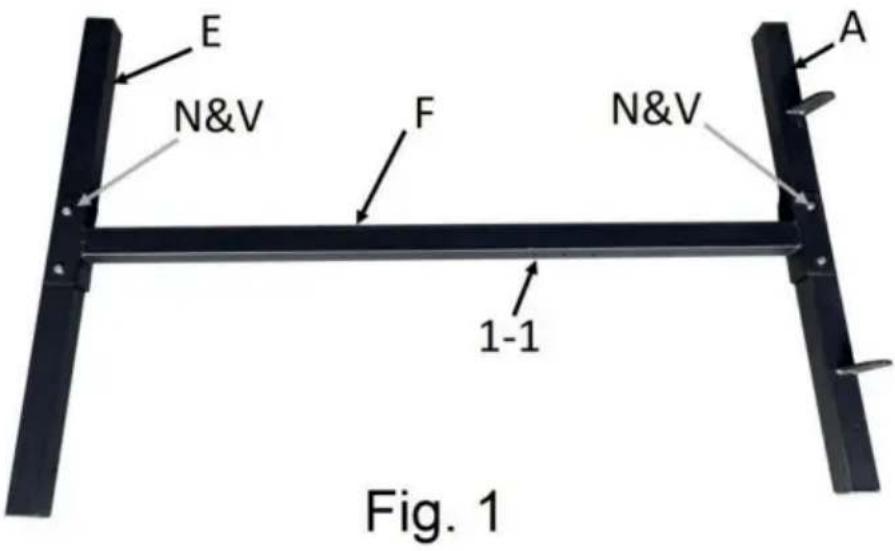

1. Monteer de basispoot (E) en het basisframe (A) aan de verbindingskolom (F). Steek het uiteinde van de verbindingskolom (F) in het basisframe en de basispoot (E) en lijn de boutgaten uit. De hoogteverstelgaten (Fig.1 1-1) bevinden zich aan de binnenkant. Bevestig elk onderdeel met een framebout (N) en borgmoer1 (V).

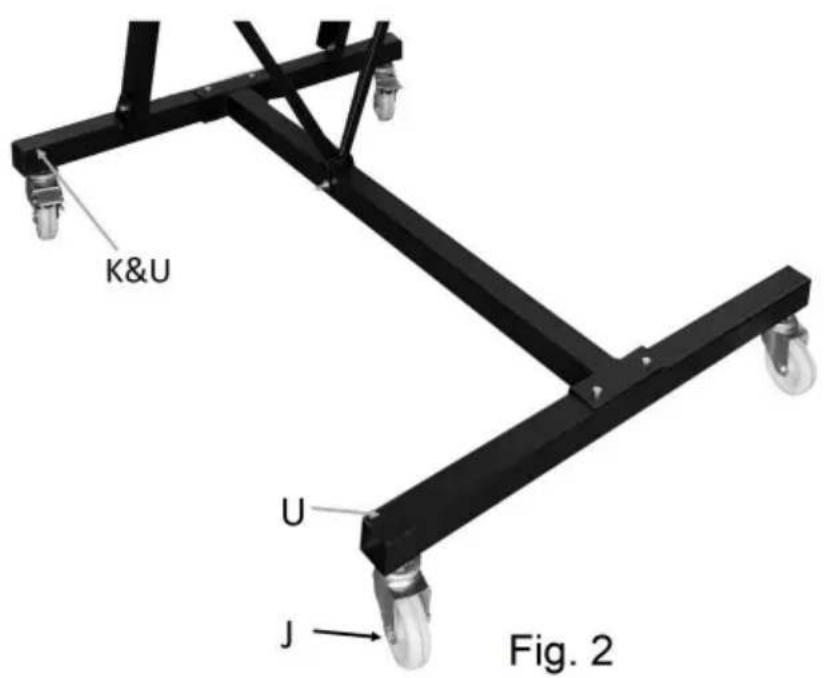

1. Bevestig de voorwielen (J) door de steel van elk wiel door het uiteinde van elke poot te steken en deze vast te zetten met een flensmoer (U). Installeer de achterste vergrendelbare wielen (K) op dezelfde manier aan het basisframe. Vergrendel de achterwielen op hun plaats gedurende de rest van de installatie.

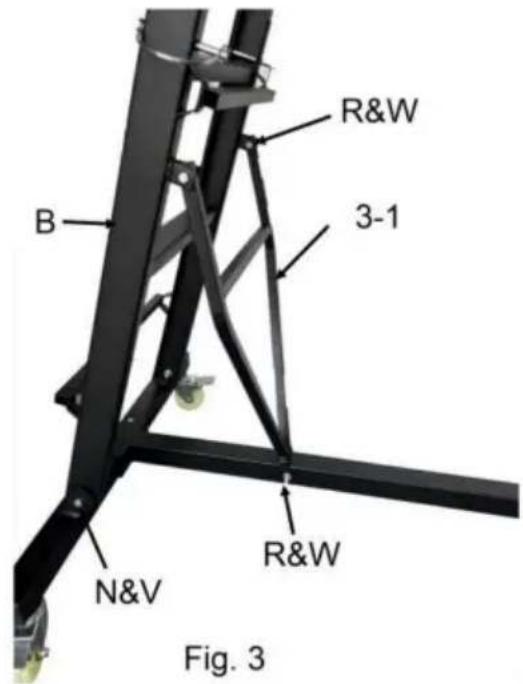

1. Installeer de ladderconstructie (B) door een framebout (N) door elke zijde van de basis te steken en vast te zetten met een borgmoer1 (V). Draai de hoeksteun van de ladder (Fig.3 3-1) in de hoogteverstelgaten (3-2). Zorg ervoor dat de dwarsbalk stevig op zijn plaats zit.

1. Pas de hoekige opening aan de inkepingen voor de afstelling aan. Steek een bout van de hoogteafstellingsplaat (R) door het boutgat aan elk uiteinde van de plaat. Bevestig elke bout met een borgmoer 2 (W). Herhaal dit aan de andere kant.

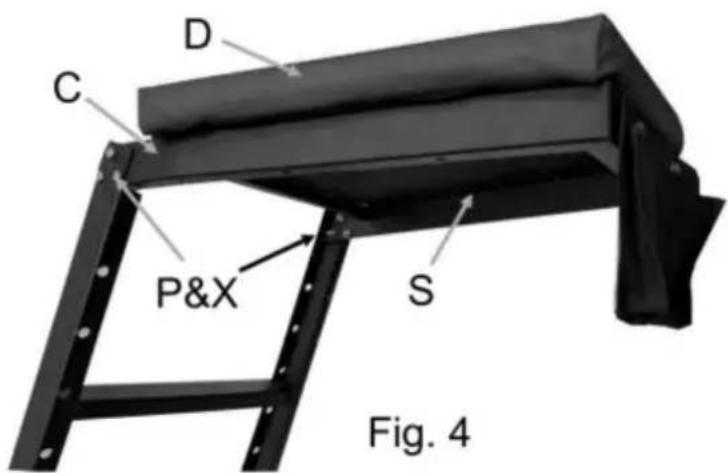

2. Bevestig het borstdekframe (C) aan de bovenkant van de ladderconstructie (B) met behulp van

drie borstframebouten (P) en borgmoer3 (X) aan elke kant. Bevestig het borstdekkussen (D) met twee kruiskopschroeven (S) van onderaf.

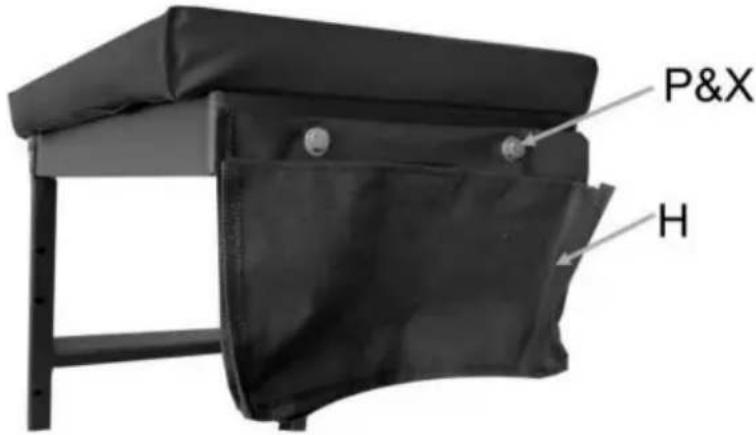

1. Plaats het zakje (H) en lijn de schroefgaten uit. Plaats twee borstframebouten (P)

Fig. 5

en borgmoer 3 (X) door de schroefgaten. Lijn de uitstekende schroeven uit met de gaten in de voorkant van het deckframe. Bevestig de zak aan het deckframe met de schroeven.

1. Controleer alle bouten en schroeven opnieuw en draai ze indien nodig vast.

ZORG & ONDERHOUD

1. Onderhoud het gereedschap met zorg. Een gereedschap in goede staat is efficiënt, gemakkelijker te controleren en zal minder problemen hebben.
2. Controleer de gereedschapscomponenten periodiek. Repareer of vervang beschadigde of versleten onderdelen. Gebruik bij onderhoud alleen identieke vervangingsonderdelen.
3. Onderhoud de labels en naamplaatjes van het gereedschap. Deze bevatten belangrijke informatie. Als ze onleesbaar of ontbrekend zijn, neem dan contact op met Princess Auto Ltd. voor vervanging.

WAARSCHUWING!

Alleen gekwalificeerd servicepersoneel mag het gereedschap repareren. Een verkeerd gerepareerd gereedschap kan een gevaar opleveren voor de gebruiker en/of anderen.

SCHOONMAAK

Indien nodig afnemen. Gebruik een milde meubelreiniger (niet bijtend) om de borstdekmat schoon te maken indien nodig.

SMERING

Smeer de wielen NIET. Dit kan het mechanisme beschadigen.

OPSLAG

1. Verwijder de pootvergrendelingspennen van elke poot. Houd de ladder vast bij het verwijderen van de tweede pin, aangezien het basisframe op de vloer zal vallen. Bewaar de pinnen in het zakje van de creeper.
2. Duw de hoeksteunarmen van de ladder terug naar de ladder.
3. Til elke poot omhoog totdat deze naast de ladderconstructie rust.
4. Berg de creeper verticaal op. Zorg ervoor dat de achterste wieltjes vergrendeld zijn als hij eenmaal in de kruipruimte staat.

VERWIJDERING UIT OPSLAG

1. Laat elk been zakken.
2. Trek de hoeksteunarmen van de ladder naar voren om ze in een hoogteverstelling te zetten.
3. Verwijder de beenborgpennen uit het zakje.
4. Til het basisframe op en duw de poot naar beneden totdat de boutgaten uitgelijnd zijn. Duw de beenvergrendelingspen erdoor en draai het uiteinde naar beneden. Herhaal met het andere been.
5. Ontgrendel de achterste wielen en het voertuig is klaar voor gebruik.
