H-A - Narzędzie samochodowe Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Podnośnik samochodowy (creeper)
Marka	Vevor
Model	HA / HB
Regulowana wysokość	Model HA: 48-64 cale (122-163 cm) Model HB: 48-76 cale (122-193 cm)
Maksymalna nośność	400 funtów (181 kg) włączając użytkownika, narzędzia i wyposażenie
Materiał ramy	Mocna stal z powłoką proszkową
Materiał podestu	Pianka o wysokiej gęstości
Przednie kółka	2 kółka stałe
Tylne kółka	2 kółka z blokadą
Szacowana masa netto	Około 15-20 kg (różni się w zależności od modelu)
Zastosowanie	Konserwacja pod pojazdem, praca na leżąco
Wymagany montaż	Tak, z dostarczonymi narzędziami i instrukcją (śruby, nakrętki, wkręty)
Konserwacja	Czyszczenie łagodnym środkiem do czyszczenia tapicerki; nie smarować kółek
Przechowywanie	Złożyć nogi, przechowywać pionowo, tylne kółka zablokowane
Bezpieczeństwo	Nosić okulary i rękawice ochronne; zablokować kółka przed użyciem; nie przekraczać nośności
Pièces détachées	Śruby, nakrętki, wkręty, kółka, poduszka, płyta regulacyjna (skontaktuj się z Vevor)
Gwarancja	Pomoc techniczna i elektroniczny certyfikat gwarancji na www.vevor.com/support
Kraj produkcji	Chiny
Dołączone akcesoria	Kieszeń do przechowywania, poduszka bagażnika, śruby, nakrętki, klucze (niewymienione, ale potrzebne)

Często zadawane pytania - H-A Vevor

Jak złożyć podnośnik samochodowy Vevor H-A?

Postępuj zgodnie z instrukcją: przymocuj prawą i lewą nogę do ramy podstawy za pomocą śrub ramy i nakrętek samozabezpieczających. Zainstaluj przednie i tylne kółka. Zamontuj zestaw drabiny i wspornik poprzeczny. Zamocuj płytę regulacji wysokości i ramę bagażnika. Na koniec umieść poduszkę i kieszeń. Dokręć wszystkie śruby.

Jaka jest maksymalna nośność podnośnika?

Maksymalna nośność wynosi 400 funtów (181 kg), włączając użytkownika, narzędzia, wyposażenie i przedmioty osobiste. Nigdy nie przekraczaj tego limitu.

Jak wyregulować wysokość podnośnika?

Wysokość reguluje się przesuwając zestaw drabiny w nacięciach regulacyjnych. Użyj płyty regulacji wysokości i odpowiednich śrub, aby ustalić pozycję. Upewnij się, że drążek jest dobrze umocowany.

Jakie środki ostrożności powinienem podjąć?

Zawsze noś okulary ochronne i rękawice. Zablokuj tylne kółka przed użyciem. Używaj na płaskiej i gładkiej powierzchni. Nie stawaj ani nie siadaj na poduszce. Nie przekraczaj nośności.

Jak czyścić i konserwować podnośnik?

Wytrzyj ramę szmatką. Do poduszki użyj łagodnego środka do czyszczenia tapicerki (nieżrącego). Nie smaruj kółek, może to je uszkodzić. Okresowo sprawdzaj dokręcenie śrub.

Jak przechowywać podnośnik po użyciu?

Usuń kołki blokujące nóg. Opuść ramę podstawy, trzymając drabinę. Odsuń ramiona wspornikowe do tyłu. Podnieś każdą nogę do drabiny. Przechowuj podnośnik pionowo i zablokuj tylne kółka.

Czy podnośnik może być używany na pracującym silniku?

Nie, nigdy nie używaj podnośnika do pracy na pracującym silniku. Stwarza to poważne ryzyko obrażeń.

Gdzie mogę uzyskać części zamienne?

Skontaktuj się z działem technicznym Vevor przez www.vevor.com/support, aby zamówić części zamienne, takie jak śruby, kółka, poduszka itp. Używaj wyłącznie identycznych części.

Jakie są dostępne modele?

Modele to HA (regulowana wysokość 48-64 cale) i HB (regulowana wysokość 48-76 cali). Nośność jest taka sama (400 funtów).

Jak odblokować tylne kółka?

Tylne kółka są blokowane za pomocą pedału lub dźwigni. Aby je odblokować, opuść dźwignię lub przekręć pokrętło. Upewnij się, że są zablokowane przed użyciem i podczas przechowywania.

INSTRUKCJA OBSŁUGI H-A Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

NAJLEPSZY SAMOCHODOWY CREEPER

MODEL: HA/HB

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

NAJLEPSZE SAMOCHODY PNĄCZE

MODEL: HA/HB

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

	Ostrzeżenie – aby zmniejszyć ryzyko obrażeń, użytkownicy muszą zapoznać się z treścią niniejszej instrukcji. Przeczytaj uważnie instrukcję obsługi.
	Ostrzeżenie: Podczas korzystania z tego urządzenia należy nosić okulary ochronne. produkt.
	Ostrzeżenie: Podczas stosowania tego produktu należy nosić rękawiczki.

PARAMETRY PRODUKTU

Model	HA	HB
Regulowana wysokość	48-64 cale	48-76 cali
Nośność	400 funtów	400 funtów

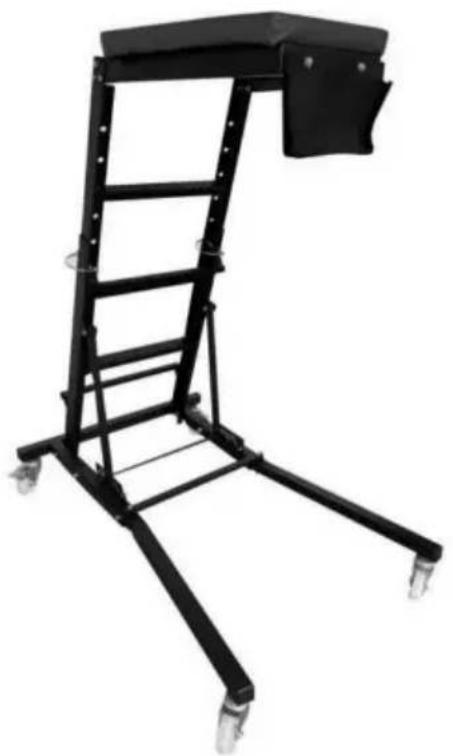

Wysokość górnego samochodowego pełzacza można regulować. Wytrzymała stal konstrukcja jest malowana proszkowo w celu ochrony. Pokład z pianki o wysokiej gęstości zapewnia dodatkowy komfort.

OSTRZEŻENIE

Obszar roboczy

1. Pracuj w bezpiecznym środowisku pracy. Utrzymuj miejsce pracy w czystości, dobrze oświetlone i bez rozpraszaczy. Ustaw światła tak, aby nie pracować w cieniu.
2. Nie dopuszczaj do pracy osób, które nie mają na sobie odpowiedniego sprzętu ochronnego.
3. Przechowuj narzędzia prawidłowo w bezpiecznym i suchym miejscu. Trzymaj narzędzia poza zasięgiem dzieci.

BEZPIECZEŃSTWO OSOBISTE

UWAGA! Noś sprzęt ochrony osobistej zatwierdzony przez Kanadyjską

Stowarzyszenie Normalizacyjne (CSA) lub Amerykański Narodowy Instytut Normalizacyjny (ANSI).

ŚRODKI OCHRONY OSOBISTEJ

1. Zawsze zakładaj okulary ochronne chroniące przed uderzeniami, które zapewniają ochronę przednią i boczną oczu. Sprzęt ochrony oczu powinien być zgodny z normą CSA Z94.3-07 lub ANSI Z87.1, uwzględniając rodzaj wykonywanej pracy.
2. Noś rękawice zapewniające ochronę w zależności od materiałów roboczych lub zmniejszające skutki drgań narzędzi.
3. Nosić odzież ochronną przeznaczoną do danego środowiska pracy i narzędzi.
4. Zaleca się noszenie obuwia antypoślizgowego, aby zachować równowagę i stabilność podczas pracy.
5. Noś obuwie ze stalowymi noskami lub nakładki na palce, aby zapobiec urazom stóp spowodowanym upadkiem przedmiotów.

ŚRODKI OSTROŻNOŚCI OSOBISTE

Kontroluj narzędzie, ruch osobisty i środowisko pracy, aby uniknąć obrażeń osobistych.

obrażenia ciała lub uszkodzenie narzędzia.

1. Nie obsługuj żadnego narzędzia, gdy jesteś zmęczony lub pod wpływem narkotyków, alkoholu lub leków.
2. Nie wychylaj się za daleko podczas obsługi narzędzia. Prawidłowe podparcie i równowaga umożliwiają lepszą kontrolę w nieoczekiwanych sytuacjach.

SZCZEGÓLNE ŚRODKI OSTROŻNOŚCI

OSTRZEŻENIE! NIE pozwól, aby komfort lub znajomość produktu (nabyta z

wielokrotnego użytku) zastępowała ścisłe przestrzeganie zasad bezpieczeństwa narzędzia. Jeśli używasz tego narzędzia w sposób niebezpieczny lub nieprawidłowy, możesz doznać poważnych obrażeń ciała.

1. Użyj właściwego narzędzia do danego zadania. To narzędzie zostało zaprojektowane do konkretnej funkcji. Nie wolno modyfikować ani zmieniać tego narzędzia i używać go niezgodnie z jego przeznaczeniem.
2. NIE używaj narzędzia, jeśli jakiekolwiek części są uszkodzone, zepsute lub nieprawidłowo umieszczone. Napraw lub wymień części.
3. Zawsze upewnij się, że drążek regulacji wysokości jest bezpiecznie zamocowany w jednym z trzech szczelin przed użyciem.
4. Maksymalna podana pojemność obejmuje użytkownika (osobę), narzędzia, sprzęt i rzeczy osobiste. NIE przekraczać maksymalnej pojemności.
5. Delikatnie oprzyj klatkę piersiową na podkładzie pod klatkę piersiową. Unikaj powodowania obciążenia szokowego, skakania lub upadania na pokład ochraniacza na klatkę piersiową.
6. NIE stawaj ani nie siadaj na platformie podkładki piersiowej.
7. NIE WOLNO używać składanej leżanki samochodowej do pracy przy pracującym silniku.
8. NIE dopuszczaj do zamoczenia składanego, samochodowego legowiska ani nie używaj go w wilgotnych miejscach lub w miejscach, gdzie występuje kondensacja.
9. Używaj pnącza na gładkiej, równej powierzchni, która wytrzyma całkowite obciążenie.

obciążenie.

1. ZAWSZE blokuj kółka przed użyciem składanego dachu samochodowego wózka jezdnego.

LISTA PAKOWANIA

Przedmiot	Przedmiot	Ilość Element		Przedmiot	ILOŚĆ
A	Rama podstawowa	1		Śruby podporowe poprzeczne	2
Montaż drabiny B		1	P	Śruby ramy skrzyni	6
C	Talia na skrzynię Rama	1	Q	Płyta regulacji wysokości	2
D	Podkładka pod klatkę piersiową	1	R	Płyta regulacji wysokości Śruby	4
I	Prawa noga	1	S	Śruby krzyżakowe	2
F	Lewa noga	1	T	Podkładki	2
G	Skrzyżowanie nóg Wsparcie	1	W	Nakrętka kołnierzowa	4
H	Kieszonka	1	V	Nakrętka zabezpieczająca 1	8
J	Koła przednie	2 W		Nakrętka zabezpieczająca 2	8
K	Kółka tylne	2	X	Nakrętka zabezpieczająca 3	6
N	Śruby ramy	8

INSTALACJA

Odniesienia literowe w nawiasach (A) odnoszą się do zawartości.

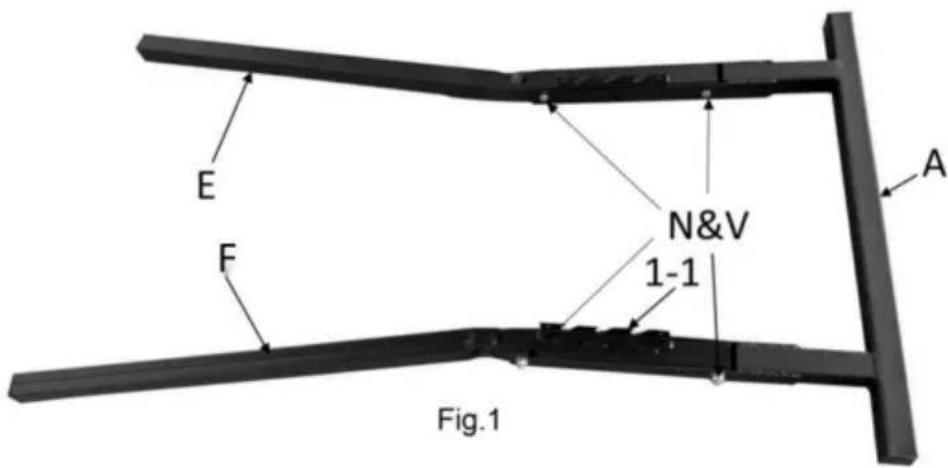

1. Złóż prawą i lewą nogę (E i F) do ramy podstawy (A). Włóż koniec każdej nogi do otworów ramy podstawy i wyrównaj otwory na śruby. Wysokość

każdą nogę do otworów ramy podstawy i wyrównaj otwory na śruby. Wysokość

Nacięcia regulacyjne (rys. 1 1-1) będą znajdować się po wewnętrznej stronie, a nogi muszą być ustawione pod kątem na zewnątrz. Zabezpiecz każdą nogę śrubą ramy (N) i nakrętką zabezpieczającą 1 (V). Włóż dwie śruby nóg (N) i nakrętki zabezpieczające 1 (V), a następnie dociśnij końce, aby zabezpieczyć nogi.

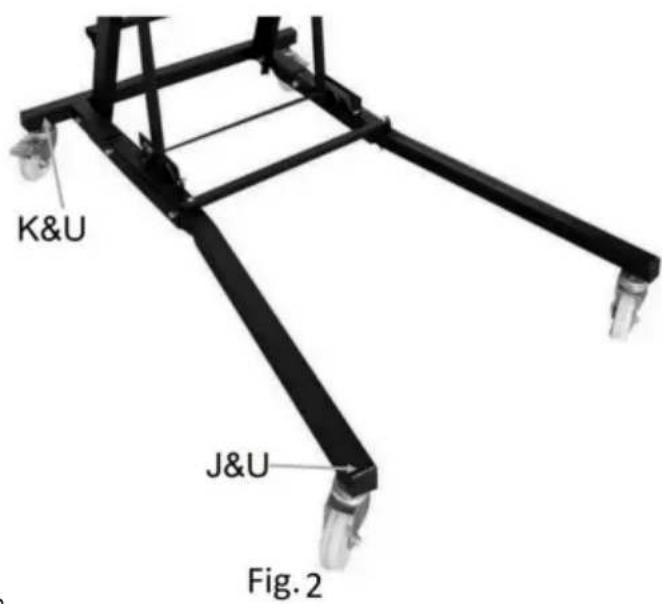

1. Zamontuj przednie kółka (J) poprzez włożenie trzonu każdego kółka przez koniec każdej nogi i zabezpiecz ją kołnierzem nakrętka (U). Zamontuj tylne kółka blokujące (K) do ramy bazowej w ten sam sposób. Zablokuj tylne koła na miejscu pozostała część instalacji.

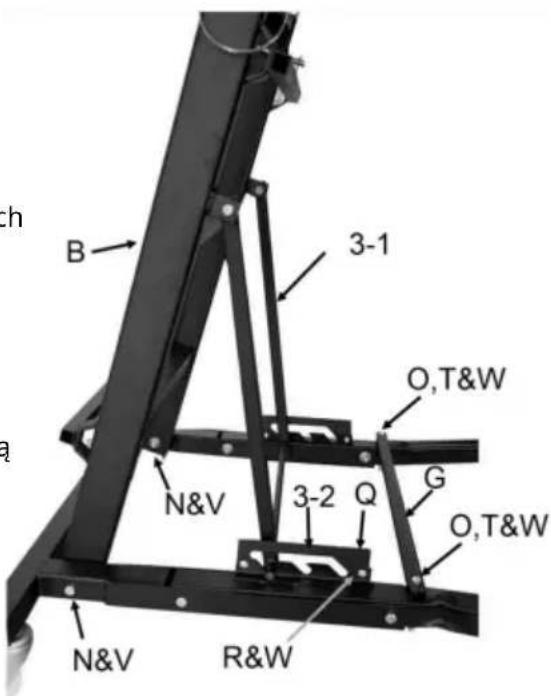

2. Zamontuj zespół drabiny (B) poprzez: wkładając śrubę ramową (N) przez każdą stronę podstawy nakrętki zabezpieczającej1 (V). Huśtawka kątownik podporowy drabiny (rys.3 3-1) do nacięcia do regulacji wysokości (3-2). Upewnij się, poprzeczka jest mocno osadzona.
3. Umieść podporę skrzyżowania nóg (G) po obu stronach nogi (E&F), wyrównując otwory na śruby. Włóż śrubę podporową (O) przez każdy koniec podpory krzyża nóg i nogę. Przesuń podkładkę (T) na jedną śrubę i zabezpiecz nakrętką zabezpieczającą 2 (W). Powtórz z drugą śrubą podporową.
4. Zamontuj płytkę regulacji wysokości (Q). Dopasuj kątowy otwór do

Fig. 3

nacięć regulacyjnych. Wstaw śrubę płytki regulacji wysokości (R) przez otwór na śrubę na każdym końcu płytki. Zabezpiecz każdą śrubę nakrętką zabezpieczającą 2 (W). Powtórz po drugiej stronie.

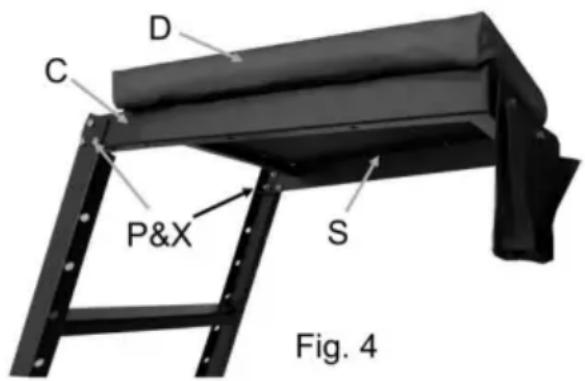

1. Przymocuj ramę pokładu skrzyni (C) do górnej części zespołu drabiny (B) za pomocą trzech śrub ramy skrzyni (P) i nakrętki zabezpieczającej 3 (X) po każdej stronie. Zamocuj podporę na klatkę piersiową (D) za pomocą dwóch śrub krzyżakowych (S) od spodu.

Przymocuj ramę pokładu skrzyni (C) do górnej części zespołu drabiny (B) za pomocą trzech śrub ramy skrzyni (P) i nakrętki zabezpieczającej 3 (X) po każdej stronie. Zamocuj podporę na klatkę piersiową (D) za pomocą dwóch śrub krzyżakowych (S) od spodu.

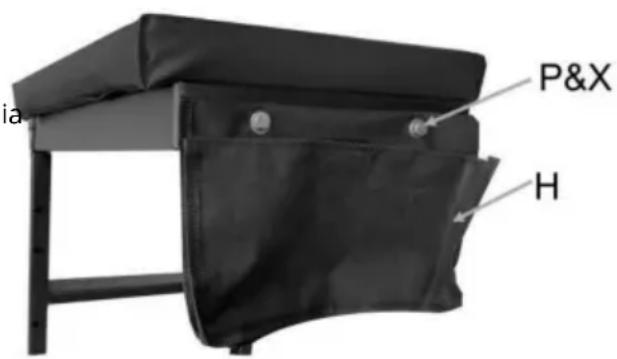

1. Załóż woreczek (H) i wyrównaj otwory na śruby. Włóż dwie śruby ramy skrzyni (P) i nakrętki zabezpieczające 3 (X) przez otwory na śruby. Wyrównaj wystające śruby z otworami w przedniej części ramy pokładu. Zabezpiecz woreczek do ramy pokładu za pomocą śrub.
2. Sprawdź ponownie i dokręć wszystkie śruby i wkręty w razie potrzeby.

Fig. 5

Pielęgnacja i konserwacja

1. Utrzymuj narzędzie ostrożnie. Narzędzie w dobrym stanie jest wydajne, łatwiejsze do kontrolowania i będzie miało mniej problemów.
2. Okresowo sprawdzaj elementy narzędzia. Napraw lub wymień uszkodzone lub zużyte komponenty. Podczas serwisowania należy używać wyłącznie identycznych części zamiennych.
3. Utrzymuj etykiety i tabliczki znamionowe narzędzi. Zawierają one ważne informacje. Jeśli są nieczytelne lub brakujące, skontaktuj się z VEVOR w celu uzyskania zamienników.

OSTRZEŻENIE!

Tylko wykwalifikowany personel serwisowy powinien naprawiać narzędzie. Nieprawidłowo naprawione narzędzie może stwarzać zagrożenie dla użytkownika i/lub innych osób.

CZYSZCZENIE

W razie potrzeby wytrzyj do czysta. Użyj łagodnego środka do czyszczenia tapicerki (nie żrącego) do czyszczenia skrzyni podkładka pod pokład w razie potrzeby.

SMAROWANIE

NIE smaruj kółek. Może to uszkodzić mechanizm.

SKŁADOWANIE

1. Wyjmij sworznie blokujące nogi z każdej nogi. Trzymaj drabinę podczas wyjmowania drugiego kołka, ponieważ rama podstawy spadnie na podłogę. Przechowuj kołki w kieszonce leżanki.
2. Odchyl ramiona podporowe drabiny w kierunku drabiny.
3. Podnieś każdą nogę, aż spocznie obok drabiny.
4. Przechowuj leżankę pionowo. Upewnij się, że tylne kółka są zablokowane, gdy już będzie w miejscu.

USUNIĘCIE Z MAGAZYNU

1. Opuść każdą nogę.
2. Pociągnij ramiona podporowe drabiny do przodu, aby ustawić odpowiednią wysokość.
3. Wyjmij kołki blokujące nogi z woreczka.
4. Podnieś ramę podstawy i pchnij nogę w dół, aż otwory na śruby się wyrównają. Pchnij przełoż blokadę nogi i obróć koniec w dół. Powtórz z drugą nogą.
5. Odblokuj tylne kółka i urządzenie będzie gotowe do użycia.

Sanven Technology Ltd.

Adres: Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Wyprodukowano w Chinach
