SD-004 - Décapeur de fils électriques Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Décapeur de fils électriques manuel (alliage d'aluminium)
Modèle	SD-004
Dimensions (L x l x H)	132 x 60 x 35 mm
Poids	1,7 kg
Plage de dénudage	1,5 à 25 mm (sauf câbles silicone blindés)
Alimentation	Manuelle (convertible en électrique avec perceuse)
Composants principaux	Écrou plastique M12, contre-écrou, bloc en U, lame, manivelle, carte d'insertion, engrenage roulant, plinthe
Accessoires inclus	Clés hexagonales (2#, 3#, 5#), vis M8×30 (2 jeux), vis autotaraudeuses M5×32
Fonction principale	Dénuder l'isolant des fils électriques sans endommager l'âme cuivre
Réglage de la lame	Hauteur ajustable via écrou plastique ; alignement avec rainure en V nécessaire
Réglage de l'alimentation du fil	Plaque d'alimentation réglable en hauteur (desserrer/ serrer les vis)
Conversion électrique	Retirer la poignée, fixer une perceuse sur l'axe (vis de fixation à desserrer)
Dépannage	Si non-dénudage : vérifier diamètre, alignement lame/rainure, affûtage de la lame
Sécurité	Ne pas mettre les mains dans la machine en marche ; arrêter avant intervention
Entretien et nettoyage	Nettoyer les résidus d'isolant ; lubrifier les engrenages si nécessaire ; lame affûtable
Pièces détachées et réparabilité	Lame, engrenages, écrous, vis et carte d'insertion remplaçables ; contacter le support Vevor
Marque	Vevor
Fabricant	Shanghaimuxinmuyeyouxiangongsi, Shanghai, Chine

FOIRE AUX QUESTIONS - SD-004 Vevor

Quelle est la plage de dénudage du SD-004 ?

Le SD-004 peut dénuder des fils d'un diamètre de 1,5 à 25 mm, à l'exception des câbles silicone blindés.

Comment régler la hauteur de la lame ?

Tournez l'écrou plastique M12 (point n°1) pour ajuster la hauteur de la lame. Le centre de la lame doit être aligné avec le centre de la rainure en V formée par les deux engrenages roulants.

Puis-je utiliser une perceuse électrique avec cet appareil ?

Oui, vous pouvez convertir le SD-004 en version électrique. Desserrez la vis de fixation de la poignée, retirez-la, puis fixez une perceuse électrique sur l'axe.

Que faire si la machine ne dénude pas correctement ?

Vérifiez : 1) le diamètre du fil est trop petit, 2) le centre de la lame n'est pas aligné avec la rainure en V, 3) la lame est émoussée. Ajustez ou affûtez la lame.

Comment entretenir le dénudeur ?

Nettoyez régulièrement les résidus d'isolant. Lubrifiez les engrenages si nécessaire. La lame peut être affûtée ou remplacée.

Quelles sont les consignes de sécurité importantes ?

Ne mettez jamais vos mains dans la machine en fonctionnement. Arrêtez-la (bouton d'arrêt) avant toute intervention. Ne touchez pas le tranchant de la lame à mains nues.

Quels accessoires sont fournis avec le SD-004 ?

Le kit contient : clés hexagonales (2#, 3#, 5#), deux jeux de vis M8×30 avec rondelles et écrous, et des vis autotaraudeuses M5×32.

Comment régler la hauteur du trou d'alimentation du fil ?

Desserrez les vis de fixation de la plaque d'alimentation (tournez dans le sens inverse des aiguilles d'une montre), ajustez la hauteur selon l'épaisseur du fil, puis serrez les vis dans le sens horaire.

Le SD-004 peut-il dénuder des câbles blindés ?

Non, la plage de dénudage indiquée exclut les câbles en silicone blindés. Utilisez un outil adapté pour ce type de câble.

Où trouver le support technique et la garantie ?

Rendez-vous sur www.vevor.com/support pour l'assistance technique et le certificat de garantie électronique.

MODE D'EMPLOI SD-004 Vevor

MACHINE À DÉNUDER LES FILS

MODÈLE : SD-004

Assistance technique et certificat de garantie électronique

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégralité du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser pour les éventuelles mises à jour technologiques ou logicielles.

Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire attentivement le manuel d'instructions.

INSTRUCTIONS

Cette machine à dénuder est de structure simple, facile à utiliser et à transporter, légère en apparence, belle, pratique en termes de performances, large en termes de plage de dénudage et constitue une machine rentable.

Nom	Modèle	Dimension (mm)L * I * H	Poids (kg)	Plage de dénudage (mm)	Remarques
Machine de dénudage manuel d'alliages d'aluminium	SD-004	132 x 60 x 35	1.7	φ 1,5 ~ φ 25	(sauf câbles en silicone blindés)

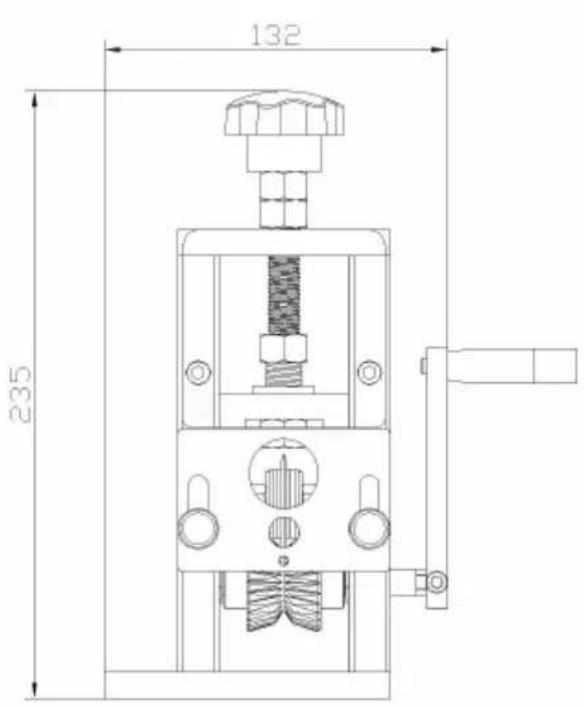

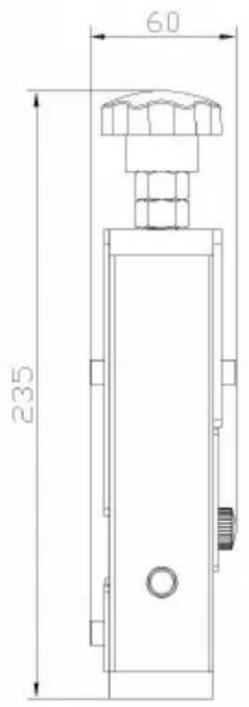

Dimension

Composants principaux

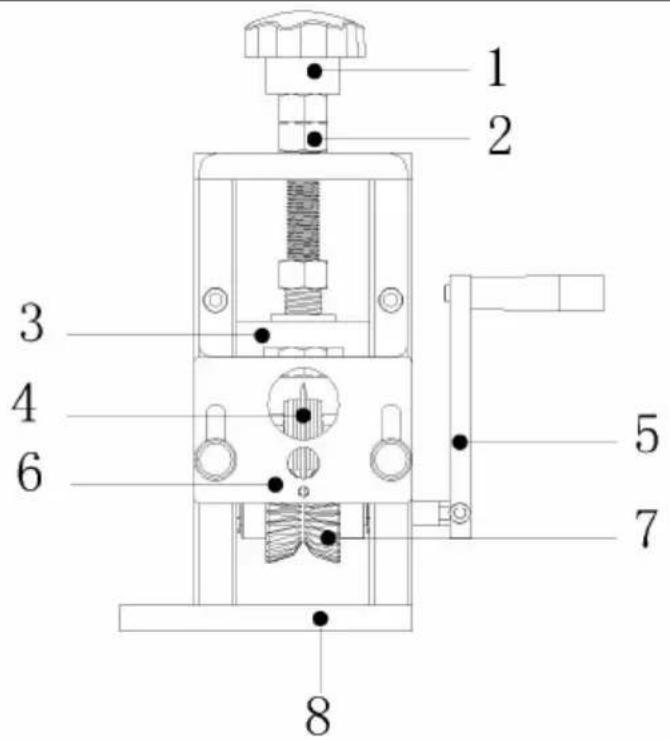

1 : Écrou en plastique M12 Contre-écrou de réglage de hauteur de la lame 3 : Bloc en U de montage de lame 4 : Lame 5 : Manivelle 6 : Carte en 7 : Engrenage roulant 8 : Plinthe

Accessoires

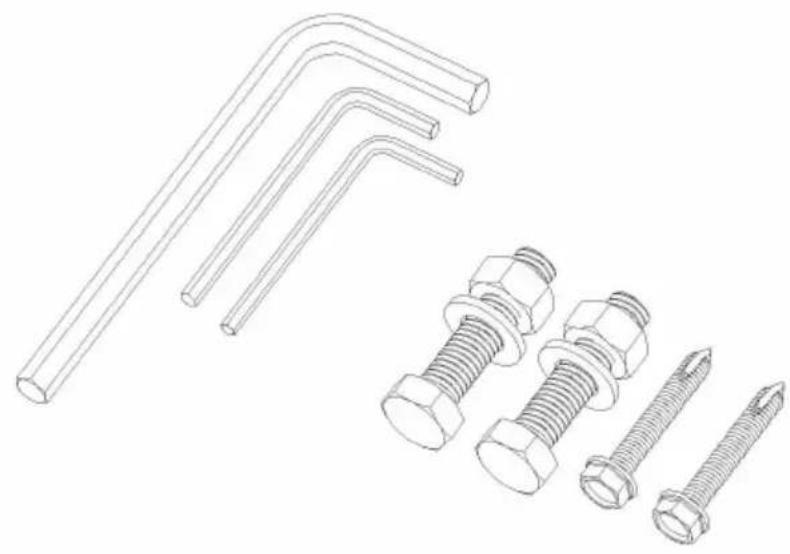

Clé hexagonale 5(#) pour vis Allen M6

Clé hexagonale 2(#) pour vis à goujon M4

Clé hexagonale 3(#) pour vis à goujon M6

Vis hexagonales M8*30 avec rondelle et écrou deux jeux

Vis autotaraudeuse à tête hexagonale à bride M5*32

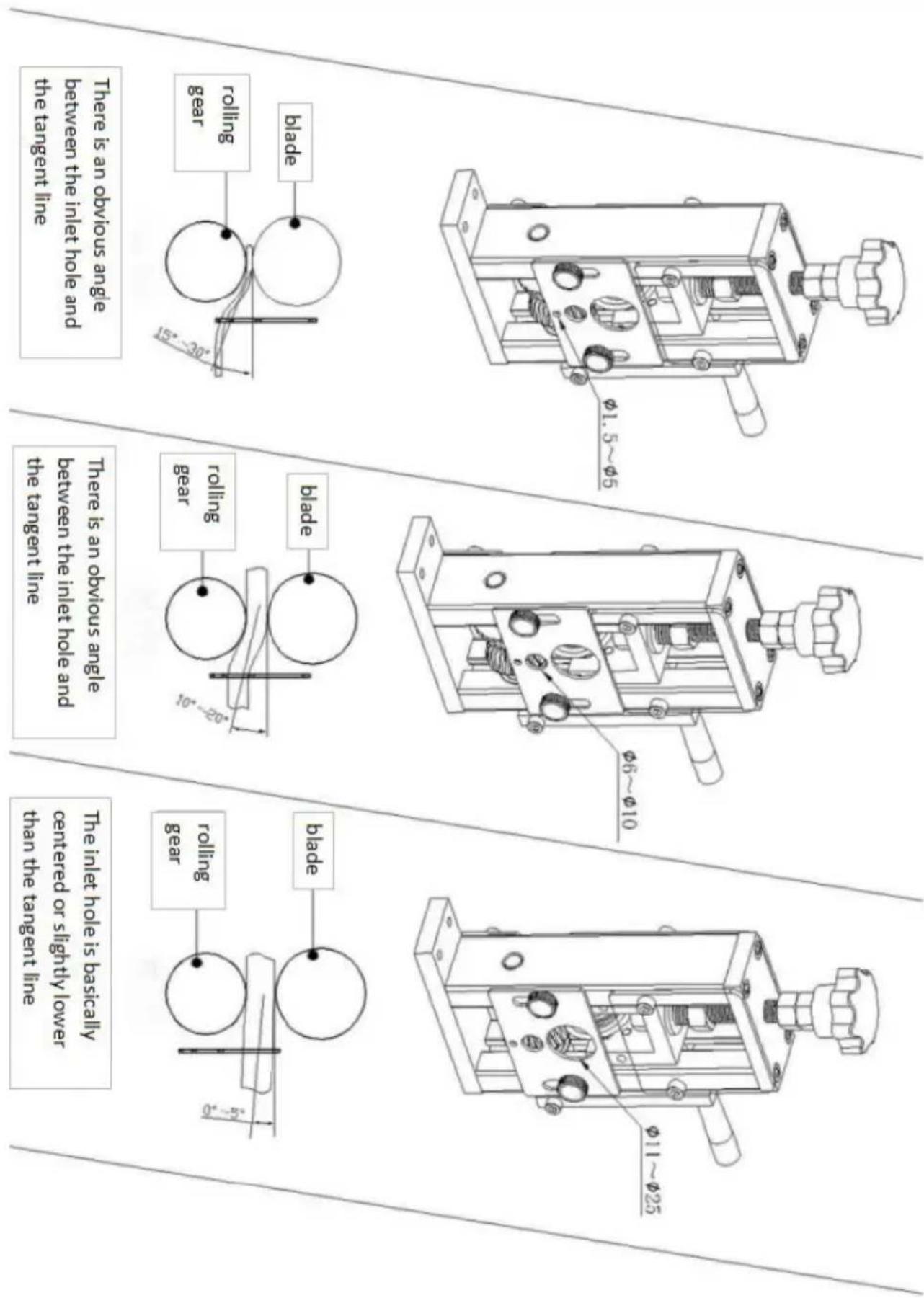

Plage de décapage SD-004 :

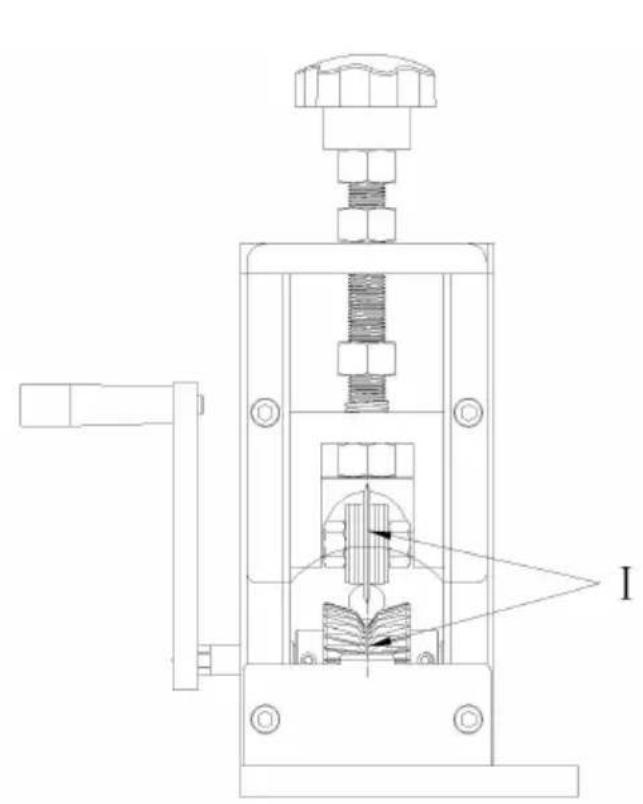

I : Le centre du bord de la lame doit être colinéaire avec le centre de la rainure en V (la rainure formée entre deux engrenages roulants) lors du décapage.

rainure en V (la rainure formée entre deux engrenages roulants) lors du décapage.

II: En fonction de l'épaisseur du fil, ajustez la hauteur de la lame en tournant l'écrou de la poignée en plastique.

III : Il est préférable de faire décoller la lame de l'isolant du fil sans endommager le noyau en cuivre.

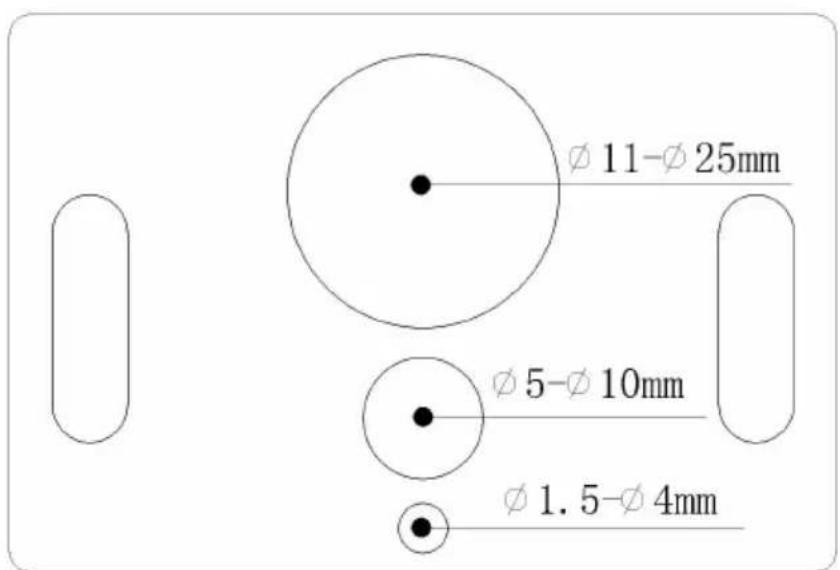

IV : Desserrez les vis de fixation de la plaque d'alimentation du fil dans le sens inverse des aiguilles d'une montre (les côtés gauche et droit doivent être desserrés), ajustez la hauteur du trou d'alimentation du fil à la hauteur appropriée en fonction de l'épaisseur du fil, puis serrez les vis de fixation de la plaque d'alimentation du fil dans le sens des aiguilles d'une montre.

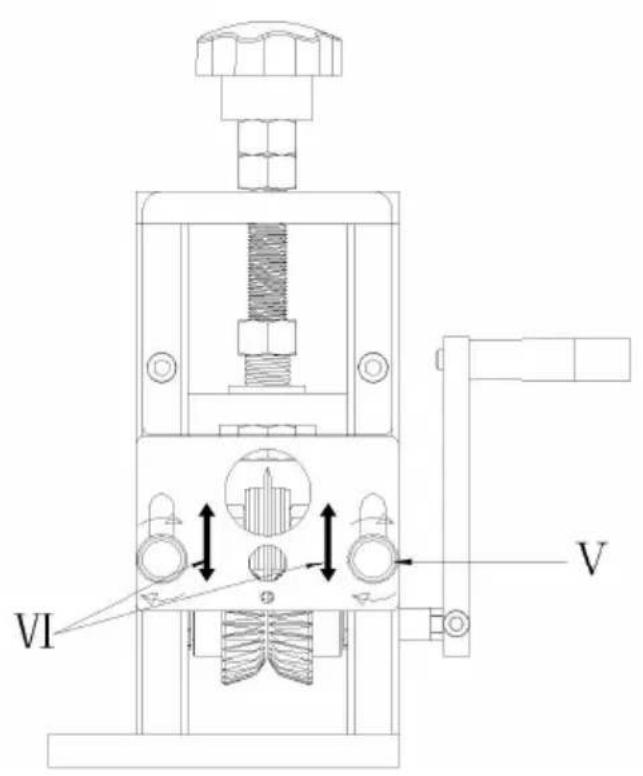

V : Vis fixes pour carte d'insertion de fils

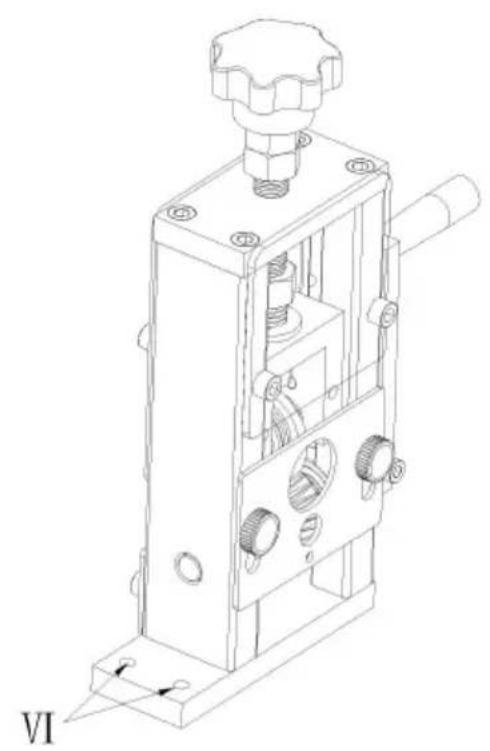

VI : Trous de montage de la machine

Utilisez d'abord une clé pour desserrer la vis de fixation de la poignée, retirez la poignée, puis remplacez la perceuse électrique pour réaliser le dénudage électrique.

Utilisez d'abord une clé pour desserrer la vis de fixation de la poignée, retirez la poignée, puis remplacez la perceuse électrique pour réaliser le dénudage électrique.

3 : Si la machine à dénuder ne parvient pas à dénuder le fil pendant le processus de dénudage, il peut y avoir plusieurs raisons :

1. Le diamètre du fil dénudé est trop petit
2. Le centre de la lame et le centre de la rainure en V formée par les deux engrenages roulants ne sont pas alignés.
3. Il est possible que le tranchant de la lame ne soit pas assez affûté.

Ne mettez pas vos mains dans la machine en fonctionnement (arrêtez-la d'abord, appuyez sur le bouton d'arrêt, puis vérifiez, dépannez et corrigez les erreurs). Ne touchez pas directement le tranchant avec vos mains pour éviter de vous couper.

Fabricant : Shanghai Muxin Muye Youxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREET, ASTWOO NSW 2122, Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
