Produkttyp	Manuell avisoleringsverktyg för elektriska ledningar (aluminiumlegering)
Modell	SD-004
Mått (L x B x H)	132 x 60 x 35 mm
Vikt	1,7 kg
Avisoleringsområde	1,5 till 25 mm (förutom skärmade silikonkablar)
Drift	Manuell (kan konverteras till elektrisk med borrmaskin)
Huvudkomponenter	Plastmutter M12, låsmutter, U-block, blad, vev, insatskort, rullande kugghjul, sockel
Ingående tillbehör	Insexnycklar (2#, 3#, 5#), skruvar M8×30 (2 set), självgängande skruvar M5×32
Huvudfunktion	Avisolera elektriska ledningar utan att skada kopparkärnan
Bladjustering	Höjdjusterbar via plastmutter; inriktning mot V-spår krävs
Justering av trådmatning	Höjdjusterbar matarplatta (lossning/åtdragning av skruvar)
Elektrisk konvertering	Ta bort handtaget, fäst en borrmaskin på axeln (lossna fästskruvar)
Felsökning	Vid utebliven avisolering: kontrollera diameter, blad/spår-inriktning, slipning av blad
Säkerhet	Stoppa inte in händerna i maskinen medan den är igång; stanna den före ingrepp
Underhåll och rengöring	Rengör isoleringsrester; smörj kugghjulen vid behov; bladet kan slipas
Reservdelar och reparerbarhet	Blad, kugghjul, muttrar, skruvar och insatskort utbytbara; kontakta Vevor support
Märke	Vevor
Tillverkare	Shanghaimuxinmuyeyouxiangongsi, Shanghai, Kina

Vanliga frågor - SD-004 Vevor

Vilket är avisoleringsområdet för SD-004?

SD-004 kan avisolera ledningar med diameter från 1,5 till 25 mm, förutom skärmade silikonkablar.

Hur justerar man bladets höjd?

Vrid på plastmuttern M12 (punkt nr 1) för att justera bladets höjd. Bladets centrum måste vara i linje med centrum av V-spåret som bildas av de två rullande kugghjulen.

Kan jag använda en elektrisk borrmaskin med denna enhet?

Ja, du kan konvertera SD-004 till elektrisk version. Lossa fästskruven på handtaget, ta bort det och fäst sedan en elektrisk borrmaskin på axeln.

Vad gör jag om maskinen inte avisolerar korrekt?

Kontrollera: 1) ledningens diameter är för liten, 2) bladets centrum är inte i linje med V-spåret, 3) bladet är slö. Justera eller slipa bladet.

Hur underhåller jag avisoleringsverktyget?

Rengör regelbundet isoleringsrester. Smörj kugghjulen vid behov. Bladet kan slipas eller bytas.

Vilka är de viktiga säkerhetsanvisningarna?

Stoppa aldrig in händerna i maskinen medan den är igång. Stanna den (stoppknapp) före ingrepp. Rör inte bladets egg med bara händer.

Vilka tillbehör medföljer SD-004?

Satsen innehåller: insexnycklar (2#, 3#, 5#), två set skruvar M8×30 med brickor och muttrar, och självgängande skruvar M5×32.

Hur justerar man höjden på trådmatningshålet?

Lossa fästskruvarna på matarplattan (vrid moturs), justera höjden efter trådens tjocklek, dra sedan åt skruvarna medurs.

Kan SD-004 avisolera skärmade kablar?

Nej, det angivna avisoleringsområdet utesluter skärmade silikonkablar. Använd ett lämpligt verktyg för denna kabeltyp.

Var hittar jag teknisk support och garanti?

Besök www.vevor.com/support för teknisk assistans och elektroniskt garantibevis.

BRUKSANVISNING SD-004 Vevor

Teknisk support och e-garanticertifikat

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av användarmanualen. Produktens utseende beror på den produkt du fått. Vi ber om ursäkt för att vi inte kommer att informera dig igen om det sker några teknik- eller mjukvaruuppdateringar på vår produkt.

Varning - För att minska risken för skada måste användaren läsa instruktionerna noggrant.

INSTRUKTIONER

Denna strippningsmaskin är enkel i strukturen, lätt att använda och bära, lätt till utseendet, vacker, praktisk i prestanda, stor i strippningsintervall och är en kostnadseffektiv maskin.

Namn	Modell	Dimensionera (mm)L * B * H	Vikt (kg)	Avisoleringsområde (mm)	Anmärkningar
Manuellavisoleringsmaskinavaluminiumlegering	SD-004	132 x 60 x 35	1.7	φ 1,5 ~ φ 25	(utom bepansrade silikonkablar)

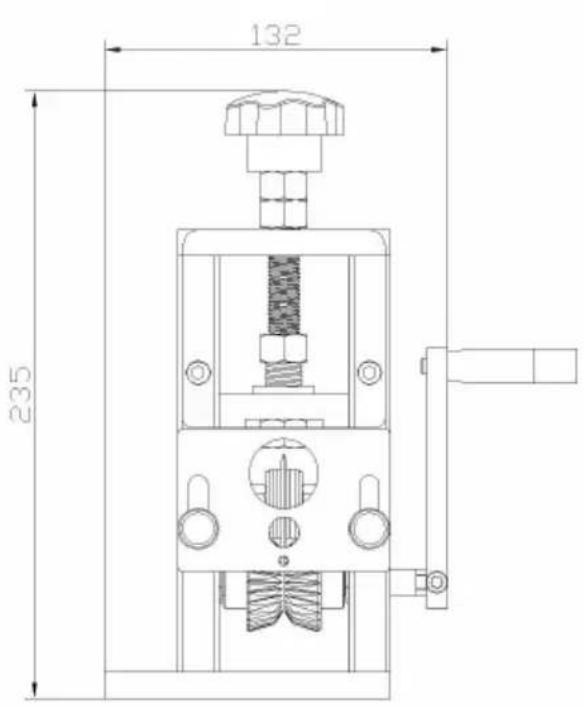

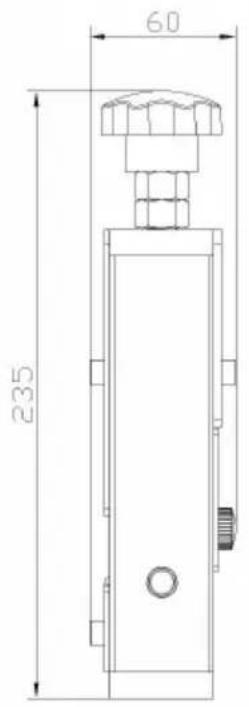

Dimensioner

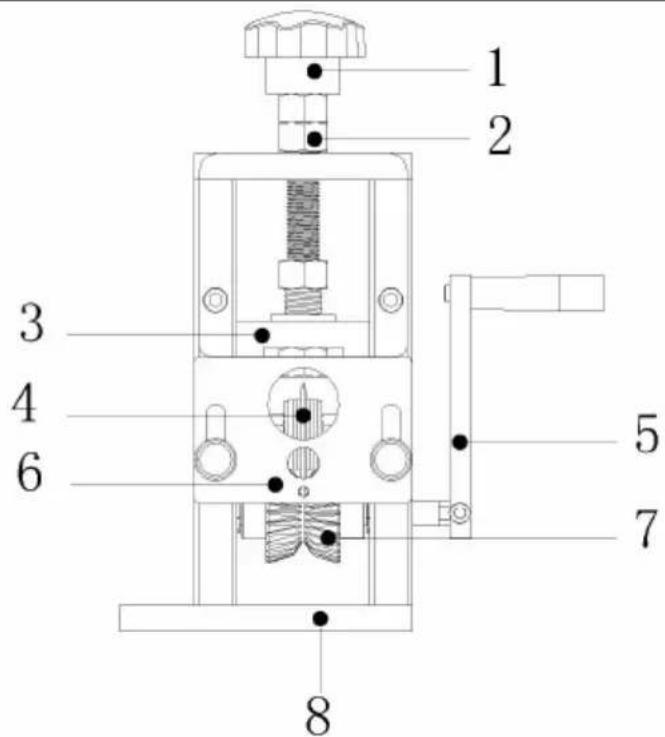

Huvudkomponenter

1: M12 plastmutter 2: Låsmutter för bladhöjdsjustering 3: Bladmontering U -Block Blade 5: Handvev 6: Inkommande styrelse 7: Rolling Gear 8: Baseboard

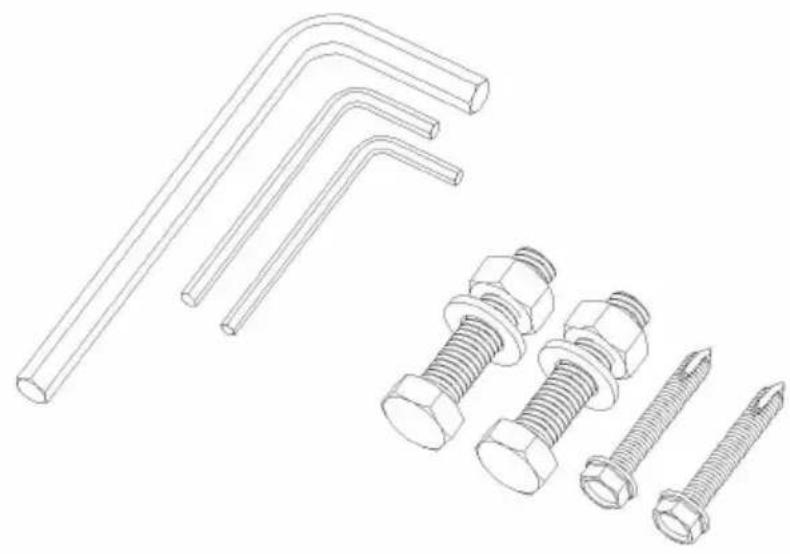

Tillbehör

5(#) sexkantnyckel för M6 insexskruvar

2(#) sexkantnyckel h för M4-bultskruvar

3(#) sexkantnyckel för M6-bultskruvar

M8*30 sexkantskruv med bricka och mutter två set

Sexkantig flänsyta självborrande gängskruv M5*32

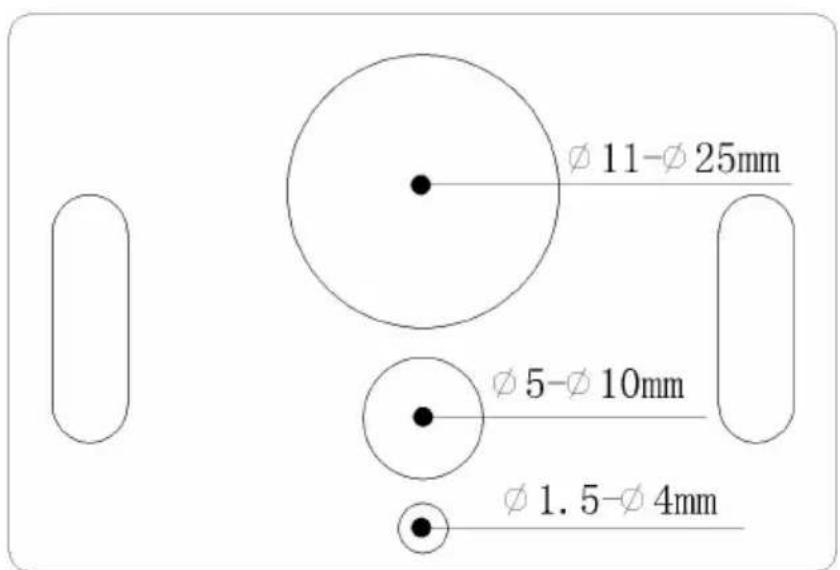

SD-004 strippningsområde :

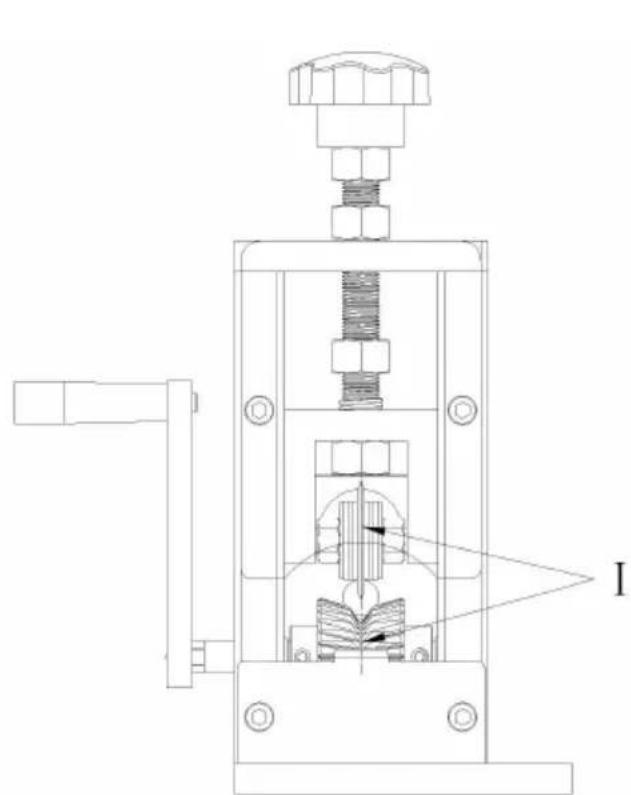

I: Mitten av bladets egg måste vara i linje med mitten av V-spåret

(spåret som bildas mellan två rullande kugghjul) vid avskalning.

II: Beroende på trådtjockleken, justera höjden på reglaget genom att vrida plasthandtagets mutter.

III: Det är bäst att låta bladet dra av isoleringen från tråden och kabeln utan att skada kopparkärnan.

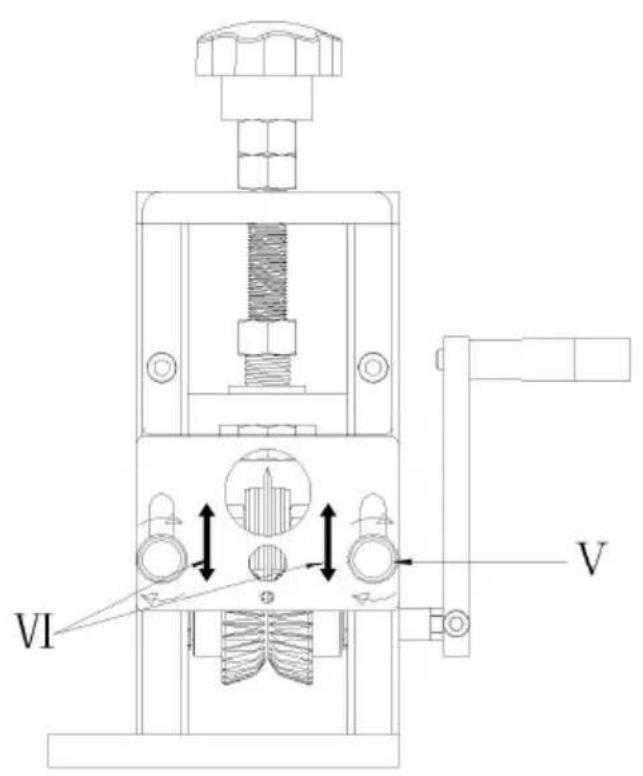

IV: Lossa fästskruvarna på trådmatarplattan moturs (både vänster och höger sida ska lossas), justera höjden på trådmatningshålet till lämplig höjd enligt trådens tjocklek, och dra sedan åt fästskruvarna på trådmatarplattan medurs.

XV: Fästskruvar för trådinsättningskort

V: Fästskruvar för trådinsättningskort

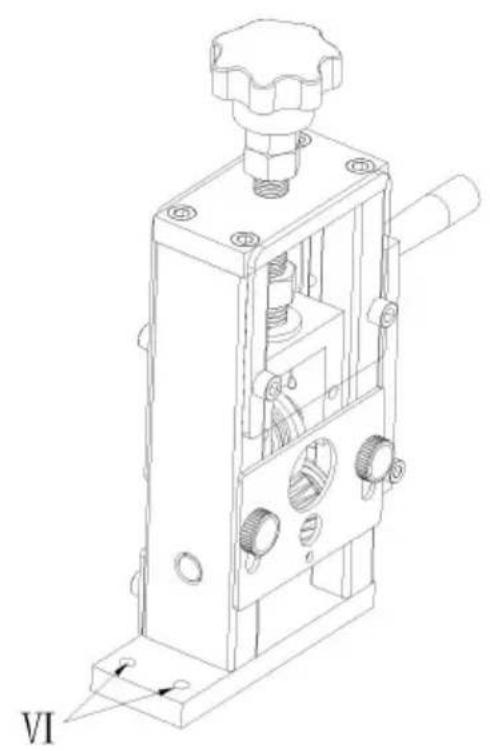

VI: Maskinmonteringshål

Använd först en skiftnyckel för att lossa handtagets fästskruv, ta bort handtaget och byt sedan ut den elektriska borren för att realisera elektrisk avskalning.

3: Om strippningsmaskinen misslyckas med att strippa tråden under strippningsprocessen kan det finnas flera anledningar:

1. Diametern på den avskalade tråden är för liten
2. Mitten av bladet och mitten av V-spåret som bildas av de två rullande kugghjulen är inte i linje
3. Kanske är kniveggen inte vass

Stick inte in handen i maskinen när den är igång. Se till att stoppa maskinen först, tryck på stoppknappen och kontrollera sedan och felsök maskinen. Rör inte skäreggen direkt med handen för att undvika att skära dig.

Tillverkare: Shanghai Muxin Muye Youxian Gongsi

Adress: Shuangcheng Lu 803 Nong 11 Hao 1602A-1609 Shi, Baoshan Qu, Shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim P Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr. 69, 60329 Frankfurt am Main

UK

REP

YH CONSULTING LIMITED.

Teknisk support och e-garanticertifikat: www.vevor.com/support
