INSTRUKCJA OBSŁUGI SD-004 Vevor

Wsparcie techniczne i certyfikat e-gwarancji

To jest oryginalna instrukcja. Przed użyciem należy uważnie przeczytać wszystkie instrukcje. Firma VEVOR zastrzega sobie prawo do jednoznacznej interpretacji naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania, a nie poinformujemy Cię o tym ponownie.

INSTRUKCJE

Ta maszyna do zdejmowania izolacji ma prostą konstrukcję, jest łatwa w obsłudze i przenoszeniu, wygląda lekko, ładnie się prezentuje, jest praktyczna, ma duży zakres pracy i jest urządzeniem ekonomicznym.

Nazwa	Model	Wymiar (mm)Dł. * Szer.Wys.	Waga (kg)	Zakres zdejmowania izolacji (mm)	Uwagi
Maszyna do ręcznego ściągania izolacji ze stopu aluminium	SD-004	Wymiary : 132x60x235	1.7	φ 1 .5 φ 25	(z wyjątkiem (kable silikonowe pancerne)

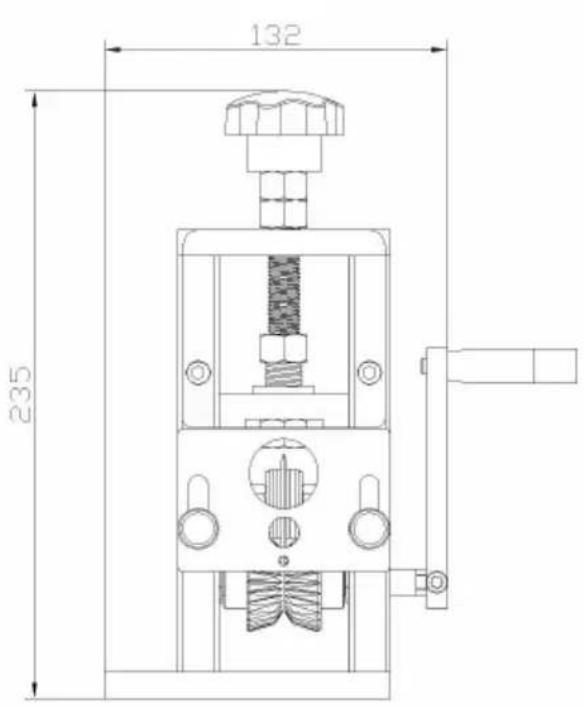

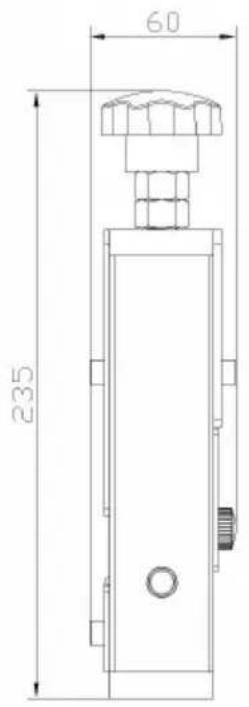

Wymiar

Główne składniki

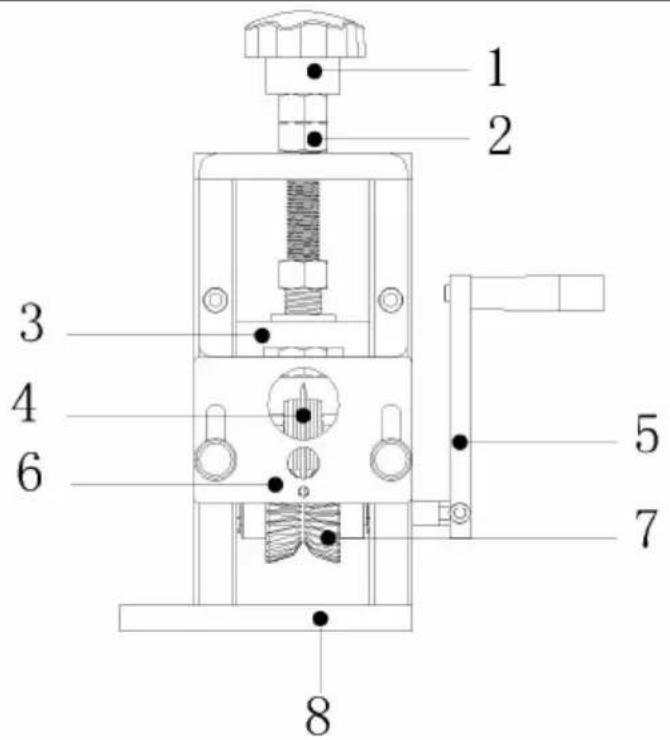

1: Nakrętka plastikowa M12 Nakrętka blokująca do regulacji wysokości ostrza 3: Blokada mocowania ostrza w kształcie litery U 4: Ostrze 5: Korba ręczna 6: Płyta przychodząca 7: Koło zębate 8: Listwa przypodłogowa

Akcesoria

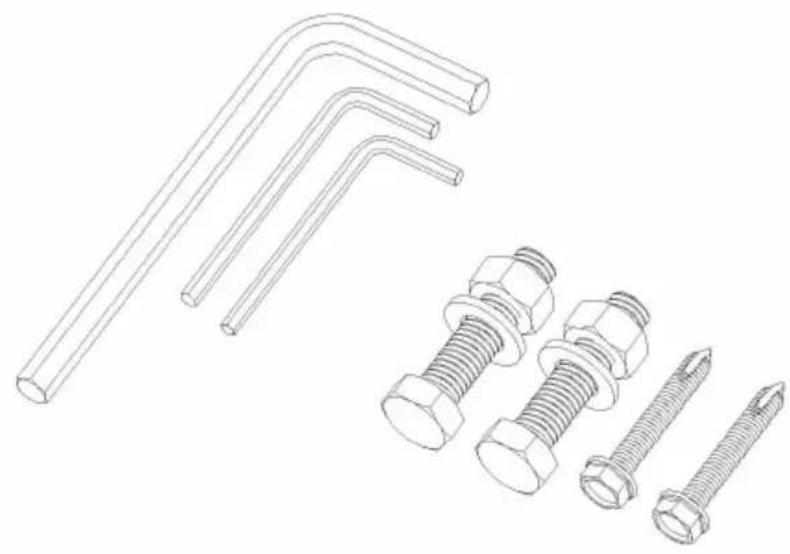

Klucz imbusowy 5(#) do śrub imbusowych M6

2(#) klucz imbusowy do śrub szpilkowych M4

3(#) klucz imbusowy do śrub szpilkowych M6

Śruba sześciokątna M8*30 z podkładką i nakrętką, dwa zestawy

Wkręt samowiercący z kołnierzem sześciokątnym M5*32

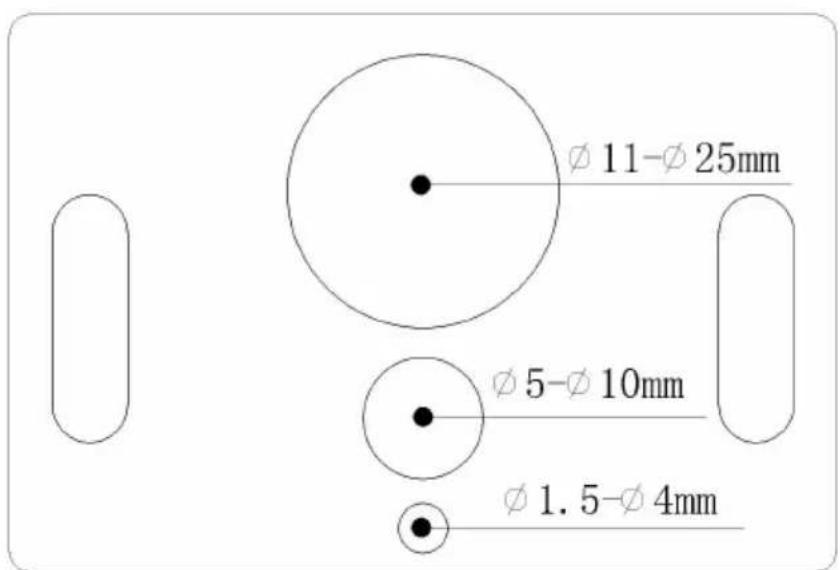

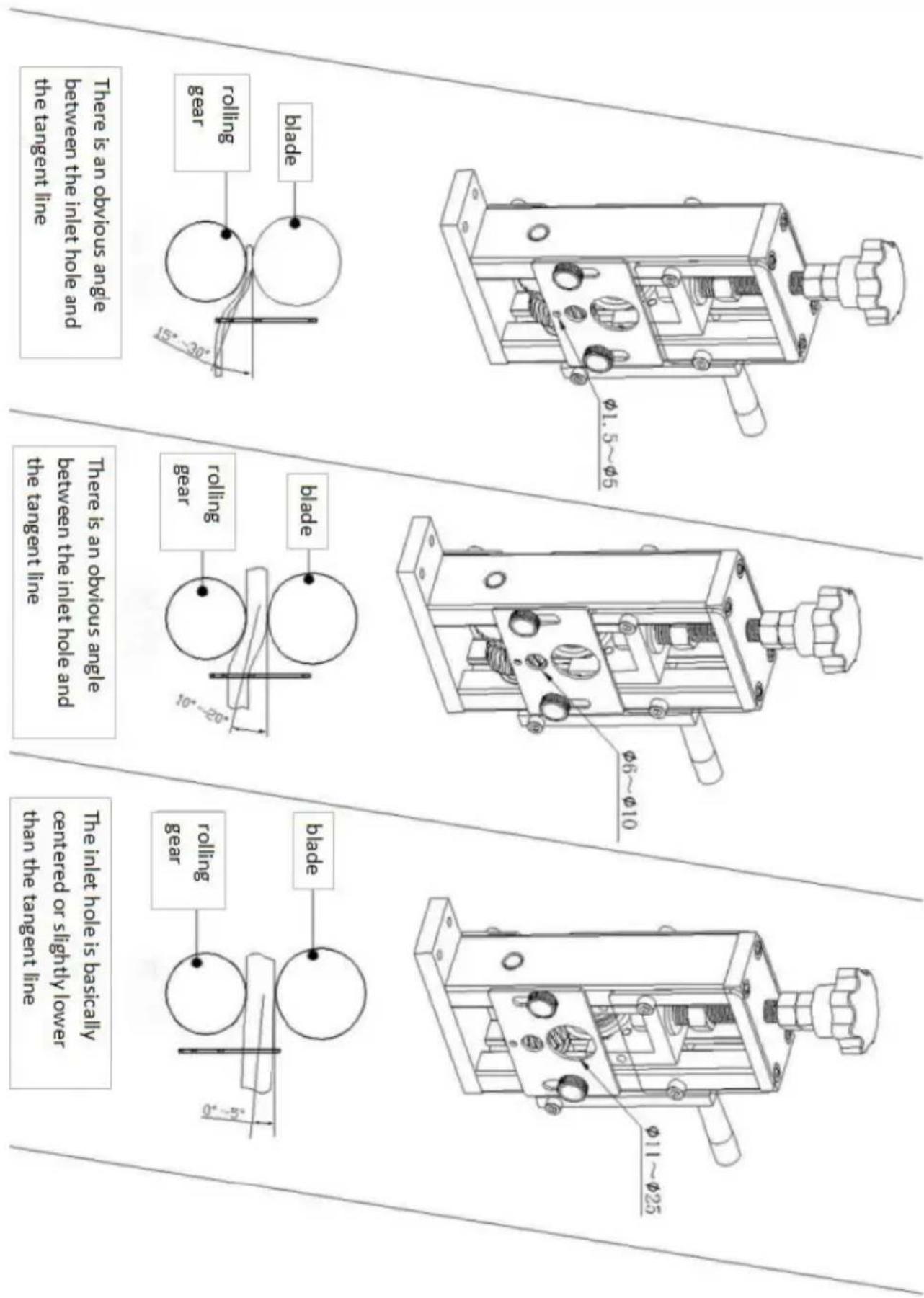

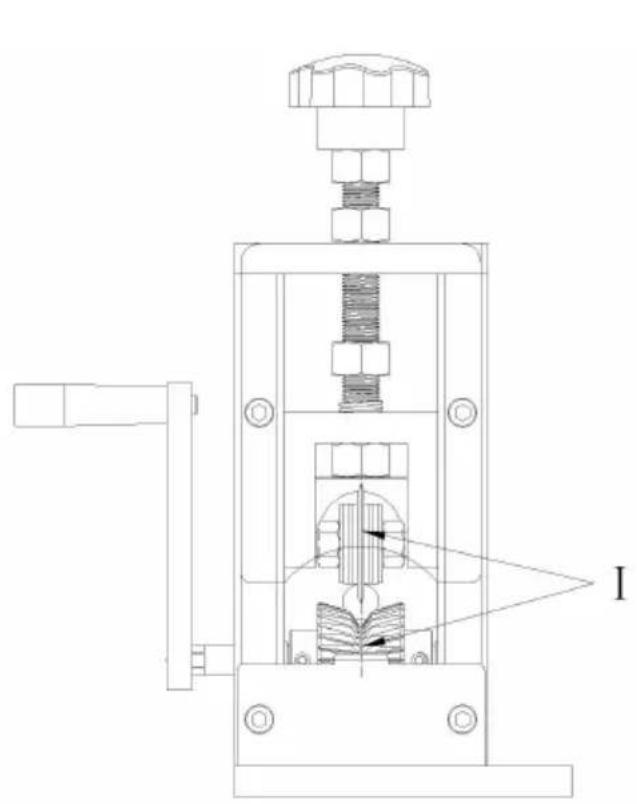

Zakres zdejmowania izolacji SD-004:

I: Podczas zdejmowania izolacji środek krawędzi ostrza musi być

współliniowy ze środkiem rowka w kształcie litery V (rowek utworzony pomiędzy dwoma kołami zębatymi).

II: W zależności od grubości drutu wyreguluj wysokość suwaka i ostrza, obracając plastikową nakrętkę uchwytu.

III: Najlepiej jest zdjąć ostrzem izolację przewodu i kabla, nie uszkadzając miedzianego rdzenia.

I: Odkręć śruby mocujące płytę podającą drut przeciwnie do ruchu wskazówek zegara (powinny być odkręcone zarówno lewa, jak i prawa strona), dostosuj wysokość otworu podającego drut do odpowiedniej wysokości w zależności od grubości drutu, a następnie dokręć śruby mocujące płytę podającą drut zgodnie z ruchem wskazówek zegara.

XV: Śruby stałe do płytki wprowadzania przewodów

V: Śruby stałe do płytki wprowadzania przewodów

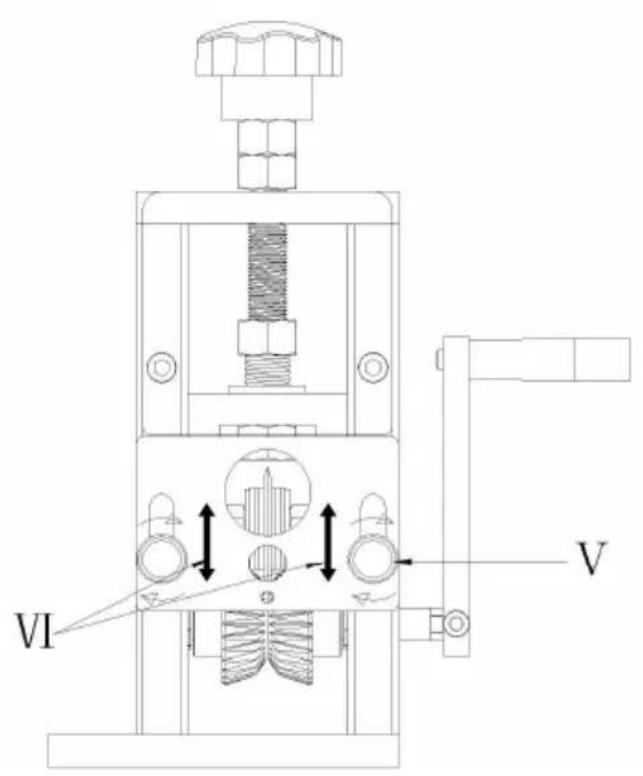

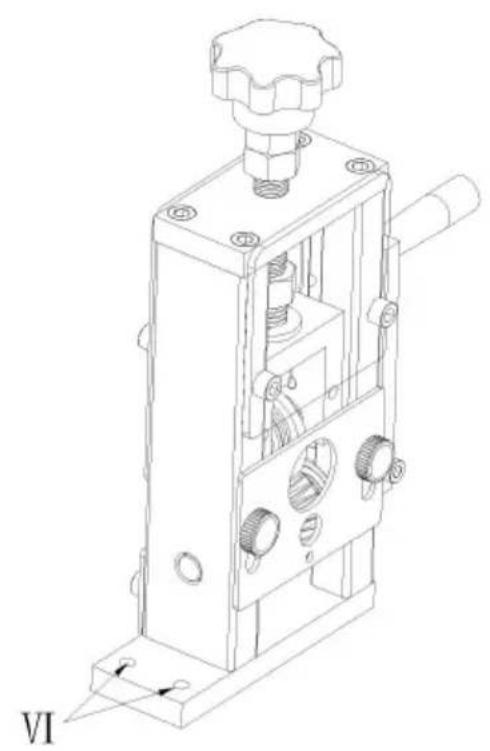

VI: Otwory montażowe maszyny

Najpierw poluzuj śrubę mocującą uchwyt za pomocą klucza, zdejmij uchwyt, a następnie ponownie użyj wiertarki elektrycznej, aby wykonać zdejmowanie izolacji.

3: Jeżeli urządzenie do zdejmowania izolacji nie usunie izolacji z przewodu w trakcie procesu zdejmowania izolacji, przyczyn może być kilka:

1. Średnica odizolowanego przewodu jest zbyt mała
2. Środek łopatki i środek rowka w kształcie litery V utworzonego przez dwa koła toczne nie leżą na jednej linii
3. Być może krawędź ostrza nie jest ostra

Nie wkładaj ręki do maszyny, gdy jest uruchomiona (najpierw zatrzymaj maszynę, naciśnij przycisk stop, a następnie sprawdź,

usuń błędy i rozwiąż problemy z maszyną). Nie dotykaj ostrza tnącego bezpośrednio ręką, aby uniknąć przecięcia uchwytu.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Ma

UK

REP

YH CONSULTING LIMITED.

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

VEVOR
