SD-004 - Spellafili Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Spellafili elettrici manuale (lega di alluminio)
Modello	SD-004
Dimensioni (L x L x H)	132 x 60 x 35 mm
Peso	1,7 kg
Gamma di spelatura	da 1,5 a 25 mm (eccetto cavi in silicone schermati)
Alimentazione	Manuale (convertibile in elettrico con trapano)
Componenti principali	Dado plastico M12, controdado, blocco a U, lama, manovella, scheda di inserimento, ingranaggio rotante, plinto
Accessori inclusi	Chiavi esagonali (2#, 3#, 5#), viti M8×30 (2 set), viti autofilettanti M5×32
Funzione principale	Spelare l'isolante dei fili elettrici senza danneggiare l'anima di rame
Regolazione della lama	Altezza regolabile tramite dado plastico; allineamento con la scanalatura a V necessario
Regolazione dell'avanzamento del filo	Piastra di alimentazione regolabile in altezza (allentare/serrare le viti)
Conversione elettrica	Rimuovere la maniglia, fissare un trapano sull'asse (allentare la vite di fissaggio)
Risoluzione dei problemi	Se non si spela: controllare diametro, allineamento lama/scanalatura, affilatura della lama
Sicurezza	Non mettere le mani nella macchina in funzione; fermare prima di intervenire
Manutenzione e pulizia	Pulire i residui di isolante; lubrificare gli ingranaggi se necessario; lama affilabile
Ricambi e riparabilità	Lama, ingranaggi, dadi, viti e scheda di inserimento sostituibili; contattare l'assistenza Vevor
Marchio	Vevor
Produttore	Shanghaimuxinmuyeyouxiangongsi, Shanghai, Cina

Domande frequenti - SD-004 Vevor

Qual è la gamma di spelatura del SD-004?

Il SD-004 può spelare fili di diametro da 1,5 a 25 mm, ad eccezione dei cavi in silicone schermati.

Come regolare l'altezza della lama?

Ruotare il dado plastico M12 (punto n.1) per regolare l'altezza della lama. Il centro della lama deve essere allineato con il centro della scanalatura a V formata dai due ingranaggi rotanti.

Posso utilizzare un trapano elettrico con questo apparecchio?

Sì, è possibile convertire il SD-004 in versione elettrica. Allentare la vite di fissaggio della maniglia, rimuoverla, quindi fissare un trapano elettrico sull'asse.

Cosa fare se la macchina non spela correttamente?

Verificare: 1) il diametro del filo è troppo piccolo, 2) il centro della lama non è allineato con la scanalatura a V, 3) la lama è smussata. Regolare o affilare la lama.

Come mantenere lo spellafili?

Pulire regolarmente i residui di isolante. Lubrificare gli ingranaggi se necessario. La lama può essere affilata o sostituita.

Quali sono le istruzioni di sicurezza importanti?

Non mettere mai le mani nella macchina in funzione. Fermarla (pulsante di arresto) prima di qualsiasi intervento. Non toccare il filo della lama a mani nude.

Quali accessori sono forniti con il SD-004?

Il kit contiene: chiavi esagonali (2#, 3#, 5#), due set di viti M8×30 con rondelle e dadi, e viti autofilettanti M5×32.

Come regolare l'altezza del foro di alimentazione del filo?

Allentare le viti di fissaggio della piastra di alimentazione (ruotare in senso antiorario), regolare l'altezza in base allo spessore del filo, quindi serrare le viti in senso orario.

Il SD-004 può spelare cavi schermati?

No, la gamma di spelatura indicata esclude i cavi in silicone schermati. Utilizzare uno strumento adatto per questo tipo di cavo.

Dove trovare l'assistenza tecnica e la garanzia?

Visita www.vevor.com/support per l'assistenza tecnica e il certificato di garanzia elettronico.

MANUALE UTENTE SD-004 Vevor

Supporto tecnico e certificato di garanzia elettronica

Queste sono le istruzioni originali. Si prega di leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva un'interpretazione chiara del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo nuovamente in caso di aggiornamenti tecnologici o software del nostro prodotto.

Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.

ISTRUZIONI

Questa macchina spelafili è semplice nella struttura, facile da usare e trasportare, leggera nell'aspetto, bella, pratica nelle prestazioni, ampia nella gamma di spelafili ed è una macchina conveniente.

Nome	Modello	Dimensione ( mm)L * P * A	Peso (kg)	Intervallo di spogliatura ( mm	Osservazioni
Macchina per la linea di spogliatura manuale in lega d alluminio	Codice SD-004	Dimensioni : 132x60x2,35	1.7	φ 1 .5 φ 25	(tranne cavi in silicone corazzati)

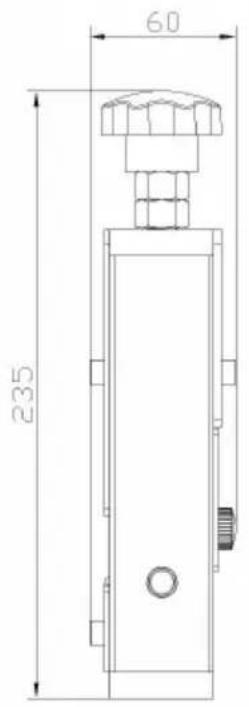

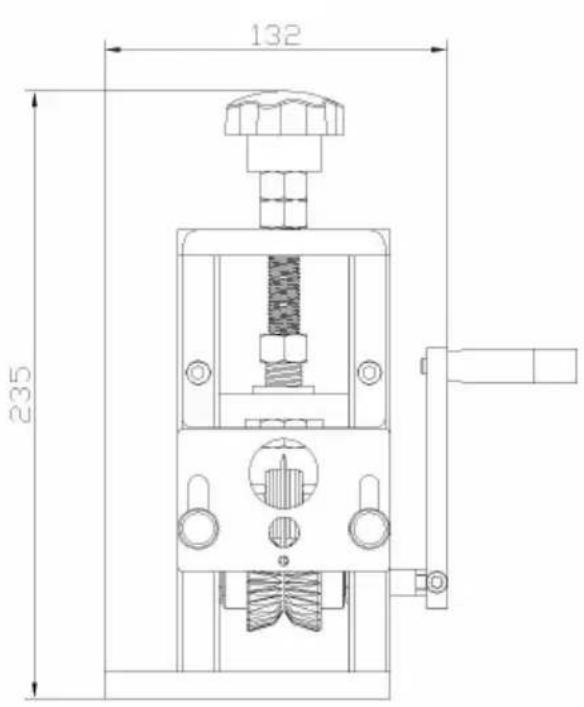

Dimensioni

Componenti principali

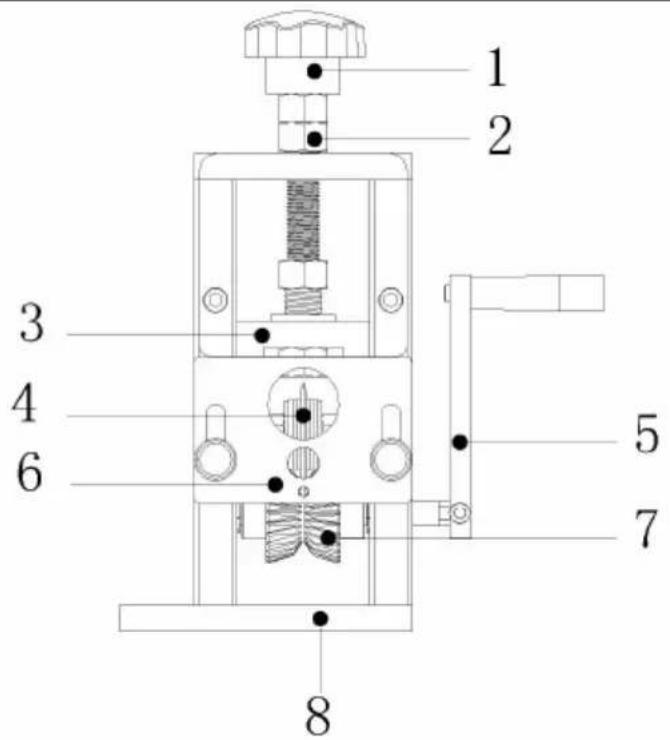

1: Dado in plastica M12 2: Dado di bloccaggio per la regolazione dell'altezza della lama 3: Blocco a U per montaggio lama 4: Lama 5: Manovella 6: Scheda in arrivo 7: Carrello di rotolamento 8: Battiscopa

Accessori

Chiave esagonale da 5 mm per viti a brugola M6 Chiave esagonale da 2 mm per viti prigioniere M4 Chiave esagonale da 3 mm per viti prigioniere M6 Vite esagonale M8*30 con rondella e dado, due set Vite autofilettante con flangia esagonale M5*32

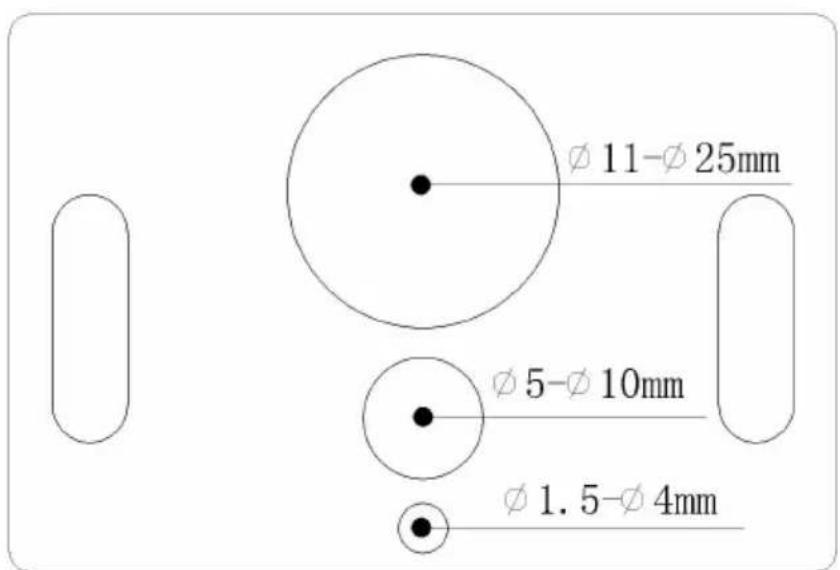

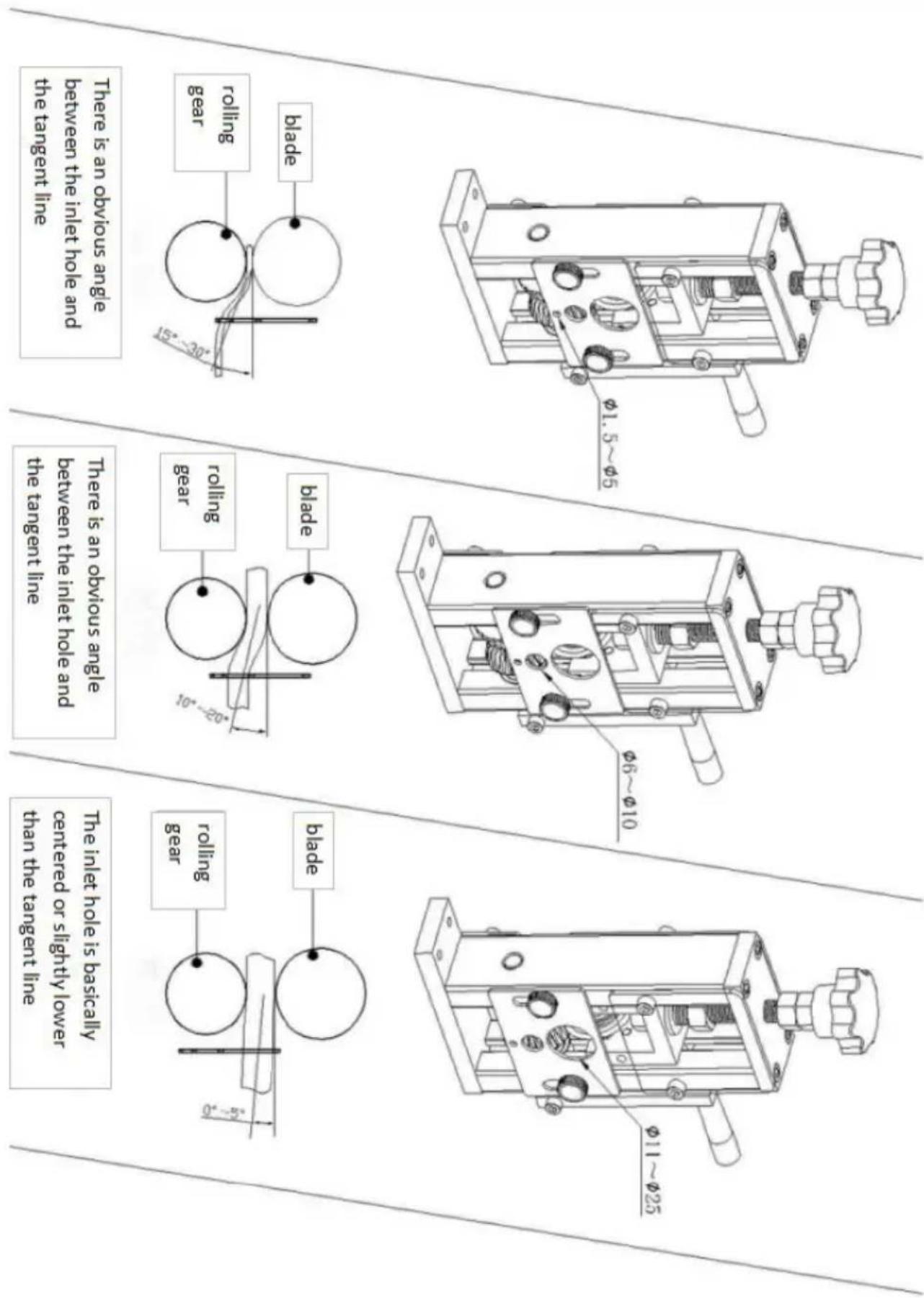

Intervallo di stripping SD-004:

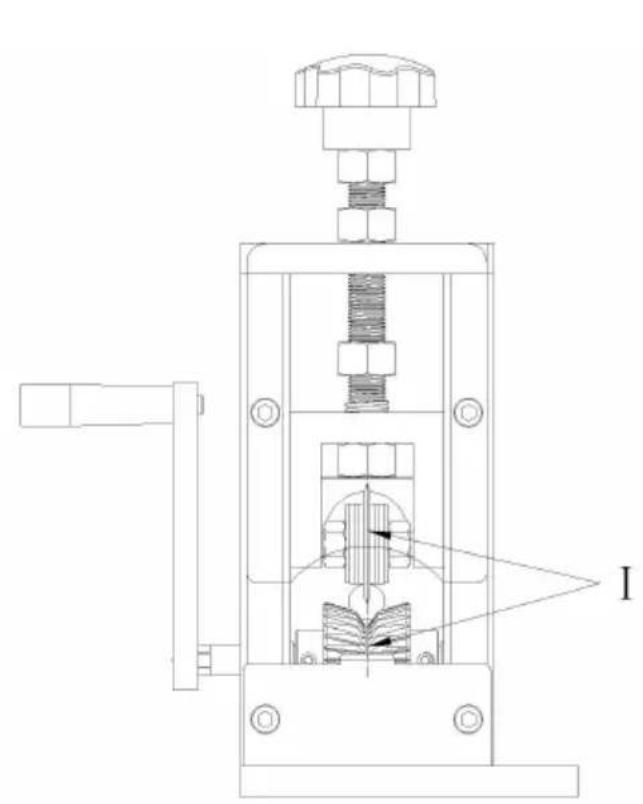

I: Il centro del bordo della lama deve essere allineato con il centro della

scanalatura a V (la scanalatura formata tra due ingranaggi volventi) durante la spogliatura.

II: A seconda dello spessore del filo, regolare l'altezza del cursore della lama ruotando il dado dell'impugnatura in plastica.

III: È meglio far sì che la lama stacchi l'isolamento del filo senza danneggiare il nucleo di rame.

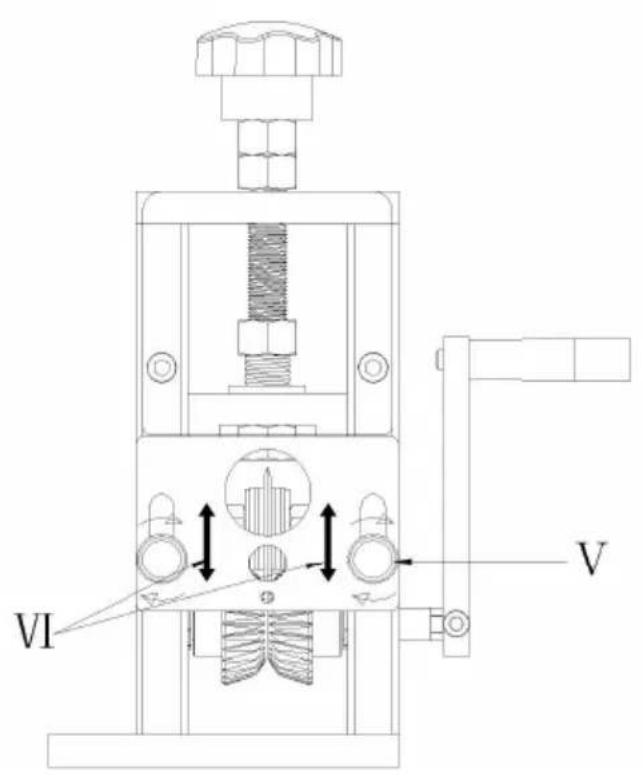

IV: Allentare le viti di fissaggio della piastra di alimentazione in senso antiorario (allentare sia il lato sinistro che quello destro), regolare l'altezza del foro di alimentazione del filo all'altezza appropriata in base allo spessore del filo, quindi serrare le viti di fissaggio della piastra di alimentazione del filo in senso orario.

XV: Viti fisse per scheda inserimento fili

V: Viti fisse per la scheda di inserimento fili

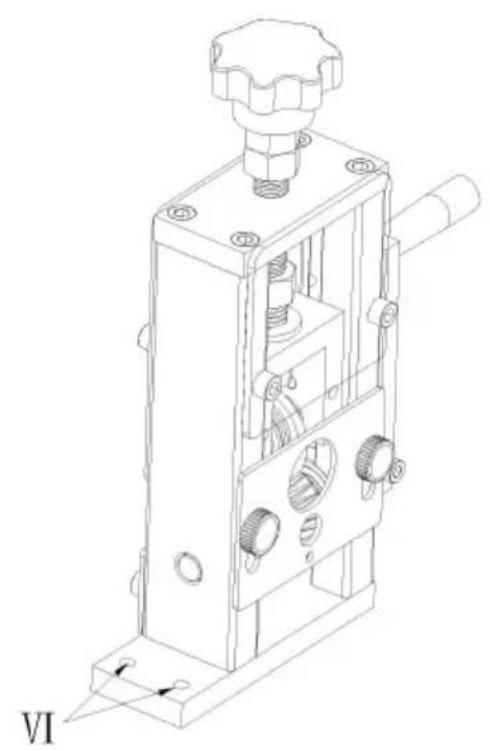

VI: Fori di montaggio della macchina

Per prima cosa, utilizzare una chiave inglese per allentare la vite di fissaggio della maniglia, rimuovere la maniglia e quindi sostituire il trapano elettrico per realizzare la spelatura elettrica.

3: Se la macchina spelafili non riesce a spelare il filo durante il processo di spelatura, le cause potrebbero essere diverse:

1. Il diametro del filo spelato è troppo piccolo
2. Il centro della lama e il centro della scanalatura a V formata dai due ingranaggi rotanti non sono allineati
3. Forse il filo della lama non è affilato

Non mettere le mani nella macchina quando è in funzione (assicurarsi di fermare prima la macchina, premere il pulsante di arresto e quindi controllare, eseguire il debug e risolvere i problemi della macchina). Non toccare il tagliente direttamente con le mani

per evitare di tagliare l'impugnatura.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NS 2122 Australia

Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
