SD-004 - Abisolierzange Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Manueller elektrischer Drahtabisolierer (Aluminiumlegierung)
Modell	SD-004
Abmessungen (L x B x H)	132 x 60 x 35 mm
Gewicht	1,7 kg
Abisolierbereich	1,5 bis 25 mm (außer abgeschirmte Silikonkabel)
Antrieb	Manuell (umwandelbar in elektrisch mit Bohrmaschine)
Hauptkomponenten	Kunststoffmutter M12, Kontermutter, U-Block, Klinge, Kurbel, Einschubkarte, Rollengetriebe, Sockelleiste
Enthaltenes Zubehör	Inbusschlüssel (2#, 3#, 5#), Schrauben M8×30 (2 Sätze), selbstschneidende Schrauben M5×32
Hauptfunktion	Isolierung von elektrischen Drähten abisolieren, ohne den Kupferkern zu beschädigen
Klingeneinstellung	Höhenverstellung über Kunststoffmutter; Ausrichtung mit V-Nut erforderlich
Einstellung der Drahtzuführung	Höhenverstellbare Zuführplatte (Schrauben lösen/ anziehen)
Elektrische Umwandlung	Griff entfernen, Bohrmaschine an der Achse befestigen (Befestigungsschrauben lösen)
Fehlerbehebung	Bei Nichtabisolieren: Durchmesser prüfen, Klingen-/Nutenausrichtung, Klinge schärfen
Sicherheit	Hände nicht in die laufende Maschine stecken; vor dem Eingriff anhalten
Wartung und Reinigung	Isolationsreste entfernen; Getriebe bei Bedarf schmieren; Klinge nachschleifbar
Ersatzteile und Reparierbarkeit	Klinge, Getriebe, Muttern, Schrauben und Einschubkarte austauschbar; Vevor-Support kontaktieren
Marke	Vevor
Hersteller	Shanghaimuxinmuyeyouxiangongsi, Shanghai, China

Häufig gestellte Fragen - SD-004 Vevor

Was ist der Abisolierbereich des SD-004?

Der SD-004 kann Drähte mit einem Durchmesser von 1,5 bis 25 mm abisolieren, mit Ausnahme von abgeschirmten Silikonkabeln.

Wie stelle ich die Höhe der Klinge ein?

Drehen Sie die Kunststoffmutter M12 (Punkt Nr. 1), um die Höhe der Klinge einzustellen. Die Mitte der Klinge muss mit der Mitte der V-förmigen Nut ausgerichtet sein, die von den beiden Rollengetrieben gebildet wird.

Kann ich eine elektrische Bohrmaschine mit diesem Gerät verwenden?

Ja, Sie können den SD-004 in eine elektrische Version umwandeln. Lösen Sie die Befestigungsschraube des Griffs, entfernen Sie ihn und befestigen Sie dann eine elektrische Bohrmaschine an der Achse.

Was tun, wenn die Maschine nicht richtig abisoliert?

Überprüfen Sie: 1) Der Drahtdurchmesser ist zu klein, 2) Die Mitte der Klinge ist nicht mit der V-Nut ausgerichtet, 3) Die Klinge ist stumpf. Stellen Sie die Klinge ein oder schärfen Sie sie.

Wie warte ich den Abisolierer?

Reinigen Sie regelmäßig die Isolationsreste. Schmieren Sie die Getriebe bei Bedarf. Die Klinge kann geschärft oder ausgetauscht werden.

Welche wichtigen Sicherheitshinweise gibt es?

Stecken Sie niemals Ihre Hände in die laufende Maschine. Stoppen Sie sie (Stopp-Taste) vor jedem Eingriff. Berühren Sie die Schneide der Klinge nicht mit bloßen Händen.

Welches Zubehör wird mit dem SD-004 mitgeliefert?

Das Kit enthält: Inbusschlüssel (2#, 3#, 5#), zwei Sätze Schrauben M8×30 mit Unterlegscheiben und Muttern sowie selbstschneidende Schrauben M5×32.

Wie stelle ich die Höhe der Drahtzuführungsöffnung ein?

Lösen Sie die Befestigungsschrauben der Zuführplatte (gegen den Uhrzeigersinn drehen), stellen Sie die Höhe entsprechend der Drahtdicke ein und ziehen Sie dann die Schrauben im Uhrzeigersinn an.

Kann der SD-004 abgeschirmte Kabel abisolieren?

Nein, der angegebene Abisolierbereich schließt abgeschirmte Silikonkabel aus. Verwenden Sie ein geeignetes Werkzeug für diesen Kabeltyp.

Wo finde ich technischen Support und Garantie?

Besuchen Sie www.vevor.com/support für technische Unterstützung und das elektronische Garantiezertifikat.

BEDIENUNGSANLEITUNG SD-004 Vevor

Technischer Support und E-Garantie-Zertifikat

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich das Recht vor, die Bedienungsanleitung klar und deutlich zu interpretieren. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie oder Software-Updates informieren.

INSTRUCTIONS

Diese Abisoliermaschine ist einfach aufgebaut, leicht zu bedienen und zu tragen, sieht leicht aus, ist schön, praktisch in der Leistung und hat einen großen Abisolierbereich. Sie ist eine kostengünstige Maschine.

Name	Modell	Dimension ( mm)L * B * H	Gewicht (kg)	Abisolierbereich ( mm )	Bemerkungen
Manuelle Abisolierlinie aus Aluminiumlegierung	SD-004	132 x 60 x 35	1.7	1,5 ~ 25	(außergepanzerte Silikonkabel)

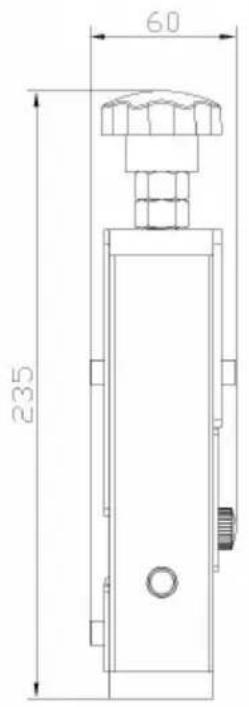

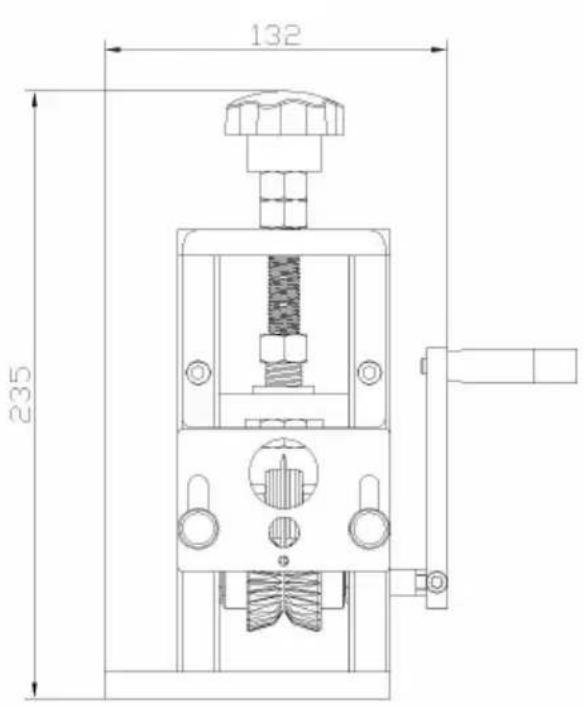

Dimension

Hauptkomponenten

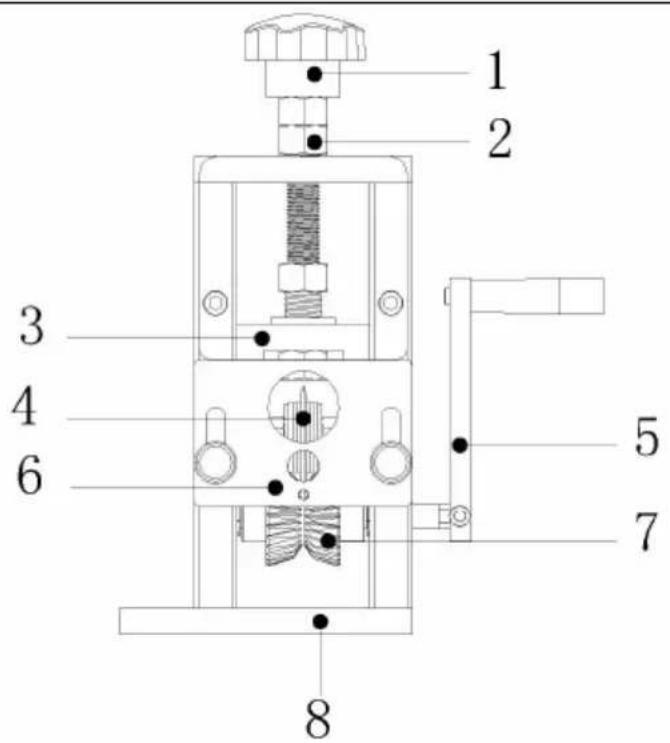

1: M12-Kunststoffmutter 2: Kontermutter zur Einstellung der Klingenhöhe 3: U-Block zur Klingenmontage 4: Klinge 5: Handkurbel 6: Eingangsplatine 7: Rollgetriebe 8: Fußleiste

Zubehör

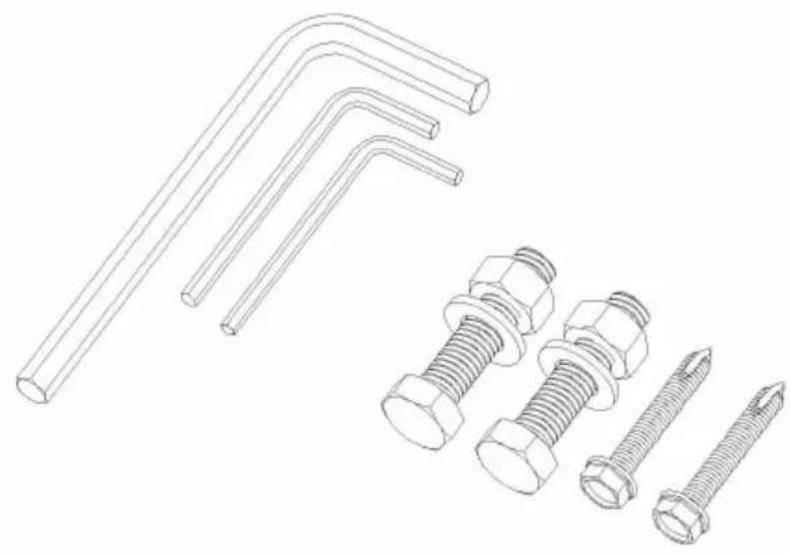

5(#) Sechskantschlüssel für M6-Inbusschrauben 2(#) Sechskantschlüssel für M4-Stiftschrauben 3(#) Sechskantschlüssel für M6-Stiftschrauben

M8*30 Sechskantschraube mit Unterlegscheibe und Mutter, zwei Sätze

Selbstbohrende Sechskant-Blechschraube mit Flanschfläche M5*32

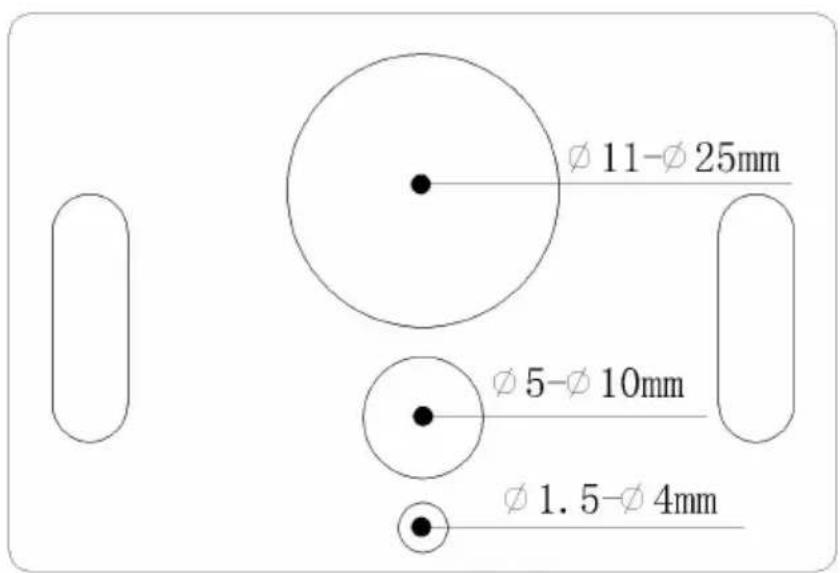

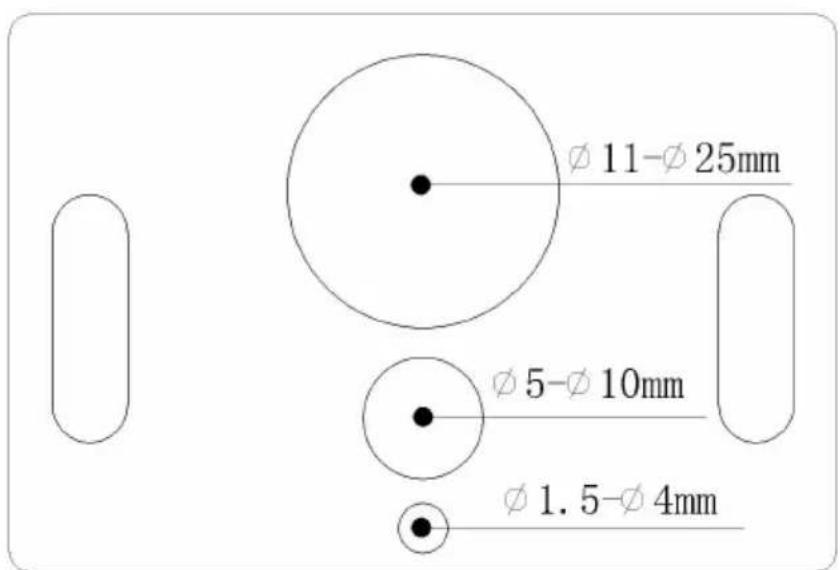

SD-004 Abisolierbereich :

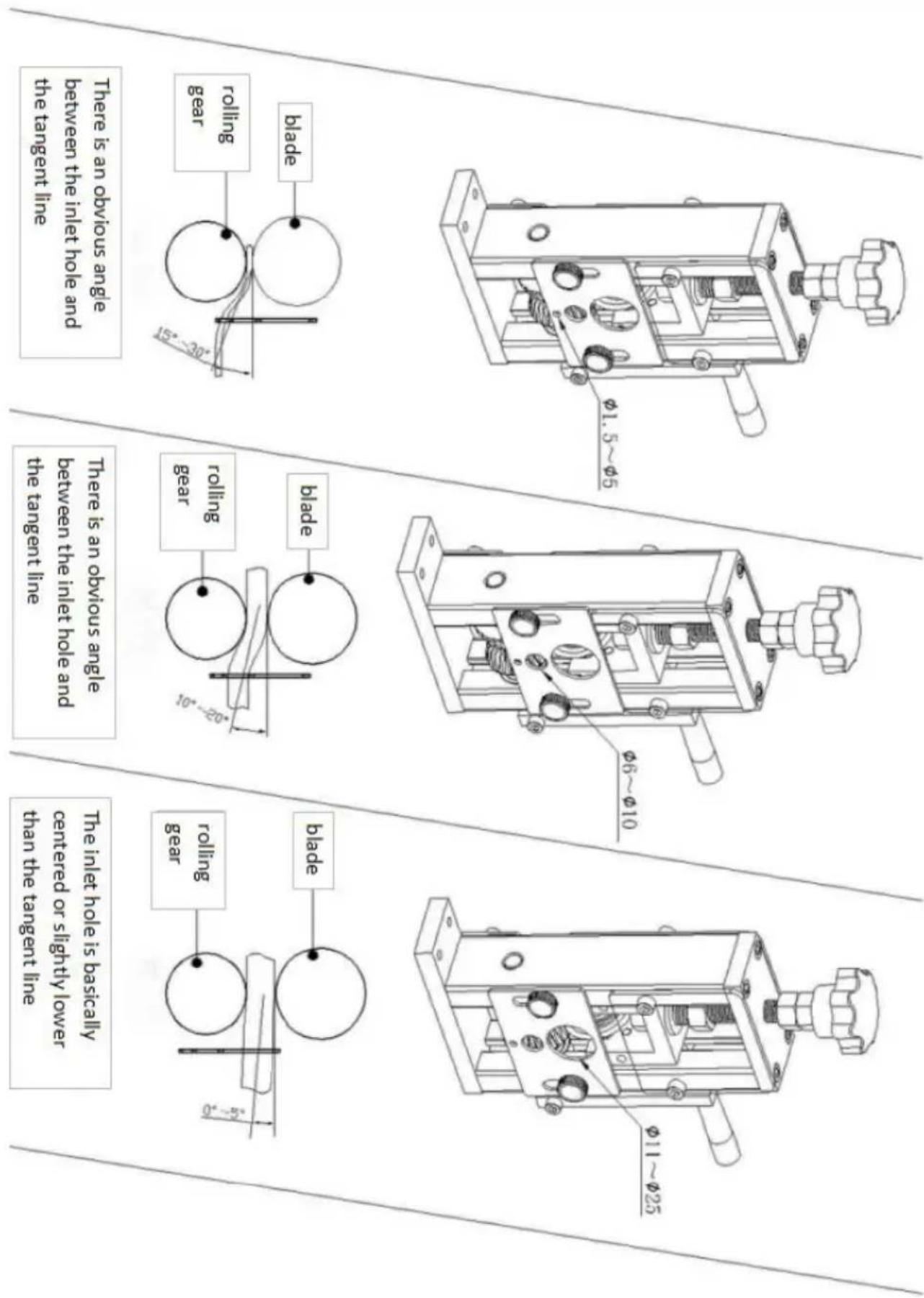

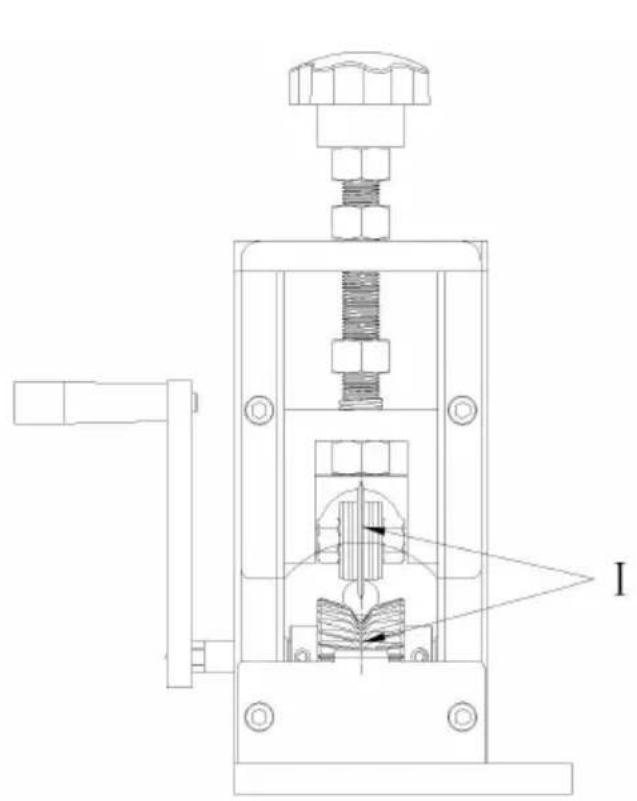

I : Beim Abisolieren muss die Mitte der Klingenkante kollinear mit der Mitte der V-Nut (der Nut zwischen zwei Rollrädern) sein.

Mitte der V-Nut (der Nut zwischen zwei Rollrädern) sein.

II: Passen Sie die Höhe des Schiebers und de

Klinge je nach Drahtstärke durch Drehen der Kunststoff-Griffmutter a

III: Am besten lässt man die Klinge die Isolierung von Draht und Abziehen, ohne den Kupferkern zu beschädigen.

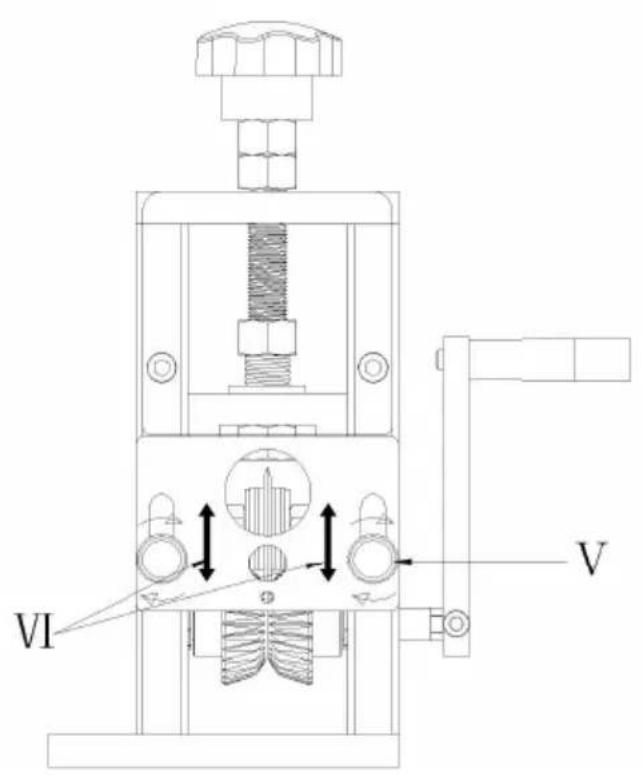

IV: Lösen Sie die Befestigungsschrauben der Drahtzufuhrplatte gegen den Uhrzeigersinn (sowohl die linke als auch die rechte Seite sollten werden), stellen Sie die Höhe des Drahtzufuhrlochs entsprechend der Dicke des Drahts auf die entsprechende Höhe ein und ziehen Sie da Befestigungsschrauben der Drahtzufuhrplatte im Uhrzeigersinn fest.

XV: Feste Schrauben für die Kabeleinführungsplatte

V: Feste Schrauben für die Kabeleinführungsplatte

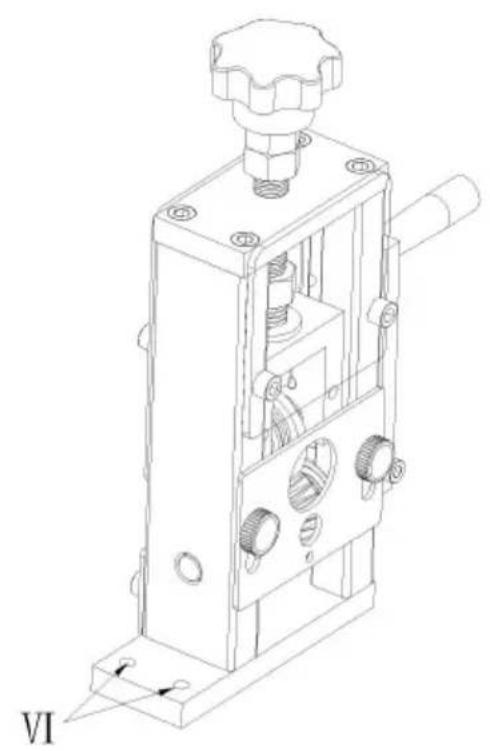

VI: Befestigungslöcher der Maschine

Lösen Sie zunächst mit einem Schraubenschlüssel die Befestigungsschraube des Griffs, entfernen Sie den Griff und setze Sie dann die elektrische Bohrmaschine wieder ein, um die elektris Abisolierung durchzuführen.

3: Wenn es der Abisoliermaschine beim Abisolieren nicht gelingt, den Draht abzuisolieren, kann dies mehrere Gründe haben:

1. Der Durchmesser des abisolierten Kabels ist zu klein
2. Die Mitte der Klinge und die Mitte der V-Nut, die durch die beiden Rollräder gebildet wird, liegen nicht auf einer Linie
3. Vielleicht ist die Klingenkante nicht scharf

Stecken Sie Ihre Hand nicht in die laufende Maschine (halten Sie die Maschine unbedingt zuerst an, drücken Sie die Stopptaste

und überprüfen Sie anschließend die Maschine, um Fehler zu beheben). Berühren Sie die Schneide nicht direkt mit der Hand, um ein Einschneiden des Griffs zu vermeiden.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main

UK

REP

YH CONSULTING LIMITED.

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

VEVOR

SD-004 stripbereik :
