SD-004 - Draadstriptang Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Handmatige draadstripper (aluminiumlegering)
Model	SD-004
Afmetingen (L x B x H)	132 x 60 x 35 mm
Gewicht	1,7 kg
Stripbereik	1,5 tot 25 mm (behalve afgeschermde siliconenkabels)
Voeding	Handmatig (om te zetten naar elektrisch met boormachine)
Belangrijkste onderdelen	Kunststof moer M12, borgmoer, U-blok, mes, zwengel, inlegkaart, rollend tandwiel, plint
Inbegrepen accessoires	Inbussleutels (2, 3, 5 mm), M8×30 schroeven (2 sets), M5×32 zelftappende schroeven
Hoofdfunctie	Isolatie van elektrische draden verwijderen zonder de koperkern te beschadigen
Mesafstelling	Hoogte verstelbaar via kunststof moer; uitlijning met V-groef vereist
Instelling draadtoevoer	Toevoerplaat in hoogte verstelbaar (schroeven los-/vastdraaien)
Elektrische conversie	Verwijder de hendel, bevestig een boormachine op de as (bevestigingsschroef losdraaien)
Probleemoplossing	Als niet strippen: controleer diameter, uitlijning mes/groef, slijpen mes
Veiligheid	Houd handen uit de machine tijdens gebruik; stop voor ingreep
Onderhoud en reiniging	Verwijder isolatieresten; smeer tandwielen indien nodig; mes kan worden geslepen
Reserveonderdelen en repareerbaarheid	Mes, tandwielen, moeren, schroeven en inlegkaart vervangbaar; neem contact op met Vevor-ondersteuning
Merk	Vevor
Fabrikant	Shanghaimuxinmuyeyouxiangongsi, Shanghai, China

Veelgestelde vragen - SD-004 Vevor

Wat is het stripbereik van de SD-004?

De SD-004 kan draden met een diameter van 1,5 tot 25 mm strippen, met uitzondering van afgeschermde siliconenkabels.

Hoe stel ik de hoogte van het mes in?

Draai de kunststof moer M12 (punt nr. 1) om de hoogte van het mes aan te passen. Het midden van het mes moet uitgelijnd zijn met het midden van de V-groef gevormd door de twee rollende tandwielen.

Kan ik een elektrische boormachine gebruiken met dit apparaat?

Ja, u kunt de SD-004 omzetten naar de elektrische versie. Draai de bevestigingsschroef van de hendel los, verwijder deze en bevestig een elektrische boormachine op de as.

Wat moet ik doen als de machine niet goed strippert?

Controleer: 1) de draaddiameter is te klein, 2) het midden van het mes is niet uitgelijnd met de V-groef, 3) het mes is bot. Pas aan of slijp het mes.

Hoe onderhoud ik de stripper?

Reinig regelmatig de isolatieresten. Smeer de tandwielen indien nodig. Het mes kan worden geslepen of vervangen.

Wat zijn de belangrijke veiligheidsinstructies?

Steek nooit uw handen in de machine tijdens gebruik. Stop deze (stopknop) voor elke ingreep. Raak de scherpe rand van het mes niet met blote handen aan.

Welke accessoires worden meegeleverd met de SD-004?

De set bevat: inbussleutels (2, 3, 5 mm), twee sets M8×30 schroeven met ringen en moeren, en M5×32 zelftappende schroeven.

Hoe stel ik de hoogte van het draadinvoergat in?

Draai de bevestigingsschroeven van de toevoerplaat los (tegen de klok in), pas de hoogte aan op basis van de draaddikte, en draai de schroeven vervolgens met de klok mee vast.

Kan de SD-004 afgeschermde kabels strippen?

Nee, het aangegeven stripbereik sluit afgeschermde siliconenkabels uit. Gebruik een geschikt gereedschap voor dit type kabel.

Waar vind ik technische ondersteuning en garantie?

Ga naar www.vevor.com/support voor technische ondersteuning en het elektronische garantiecertificaat.

GEBRUIKSAANWIJZING SD-004 Vevor

Technische ondersteuning en e-garantiecertificaat

Dit is de originele instructie. Lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

INSTRUCTIES

Deze stripmachine heeft een eenvoudige structuur, is gemakkelijk te bedienen en te vervoeren, is licht van uiterlijk, mooi, praktisch in gebruik, heeft een groot stripbereik en is een kosteneffectieve machine.

Naam	Model	Dimensie ( mm)L * B * H	Gewicht (kg)	Stripbereik ( mm )	Opmerkingen
Handmatige striplijnmachine voor aluminiumlegering	SD-004	132x60x2 35	1.7	1 .5 25	( behalve gepantserde siliconenkabels )

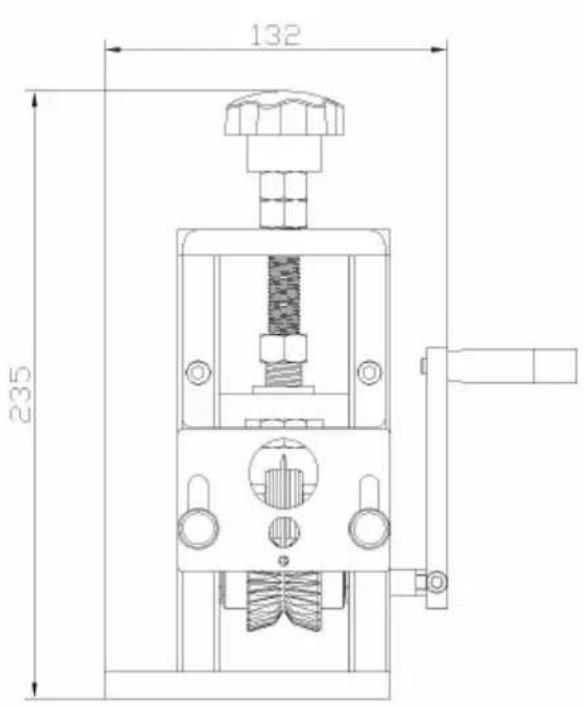

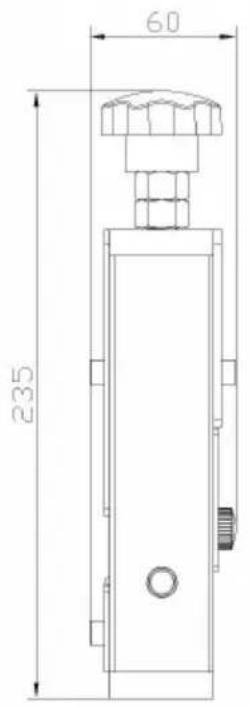

Afmetingen

Hoofdcomponenten

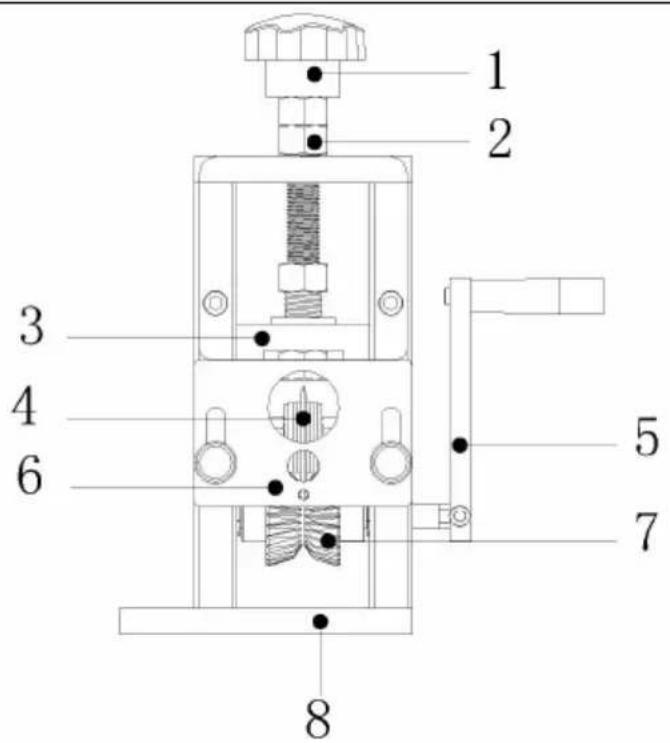

1: M12 kunststof moer 2: Borgmoer voor bladhoogteverstelling 3: Bladmontage U-blok 4: Blad 5: Handcrank 6: Inkomende printplaat 7: Rollend materiaal 8: PI

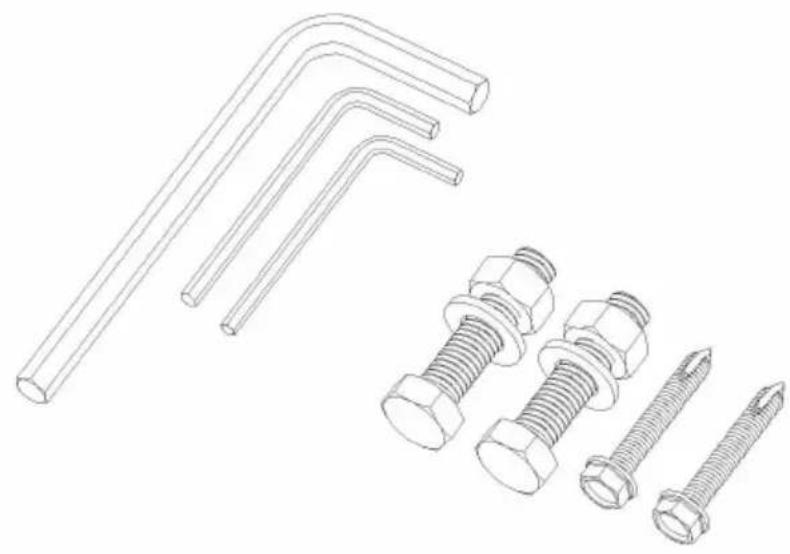

Accessoires

5(#) inbussleutel voor M6 inbusschroeven, 2(#) inbussleutel voor M4-schroefdraadbouten, 3(#) inbussleutel voor M6-schroefdraadbouten

M8*30 zeskantschroef met ring en moer, twee sets

Zeskant flensvlak zelfborende tapschroef M5*32

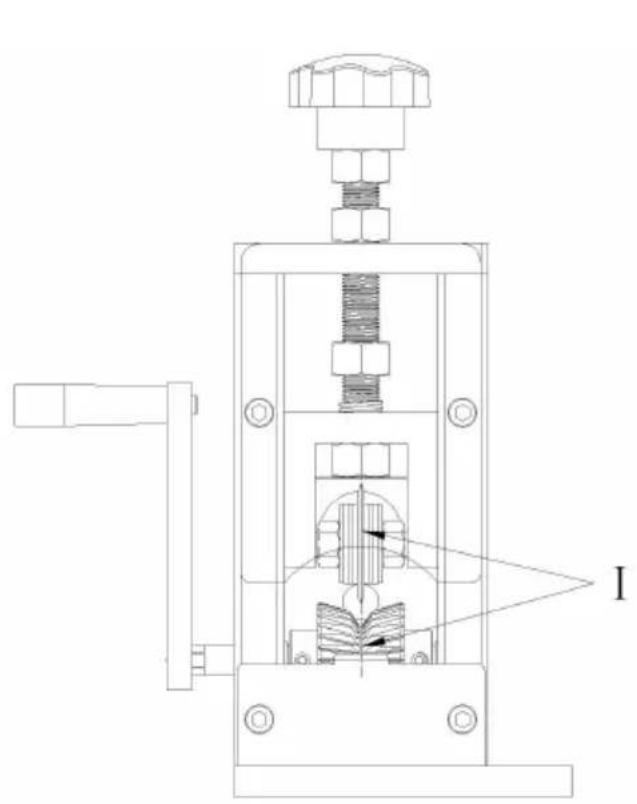

I: Het midden van de snijkant van het mes moet in lijn liggen met het

midden van de V-groef (de groef die tussen twee rollende tandwielen gevormd wordt) bij het strippen.

II: Afhankelijk van de dikte van de draad kunt u de hoogte van de schuif en het mes aanpassen door aan de moer van de kunststof handgreep te draaien.

III: Het is het beste om het mes de isolatie van de draad te laten snijden zonder de koperen kern te beschadigen.

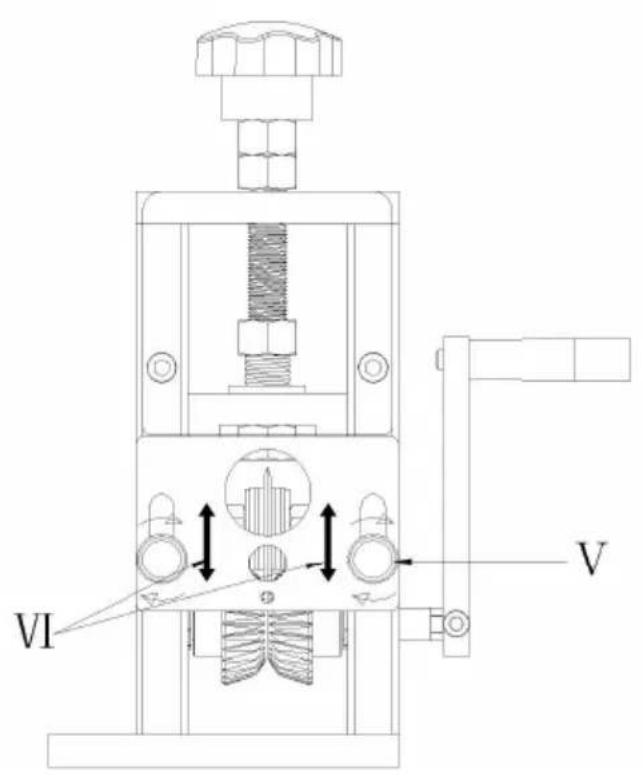

IV: Draai de bevestigingsschroeven van de draadaanvoerplaat tegen de klok in los (zowel de linker- als de rechterkant moeten worden losgedraaid), pas de hoogte van het draadaanvoergat aan op de juiste hoogte, afhankelijk van de dikte van de draad, en draai vervolgens de bevestigingsschroeven van de draadaanvoerplaat met de klok mee vast.

XV: Vaste schroeven voor draadinvoerbord

V: Vaste schroeven voor draadinvoerbord

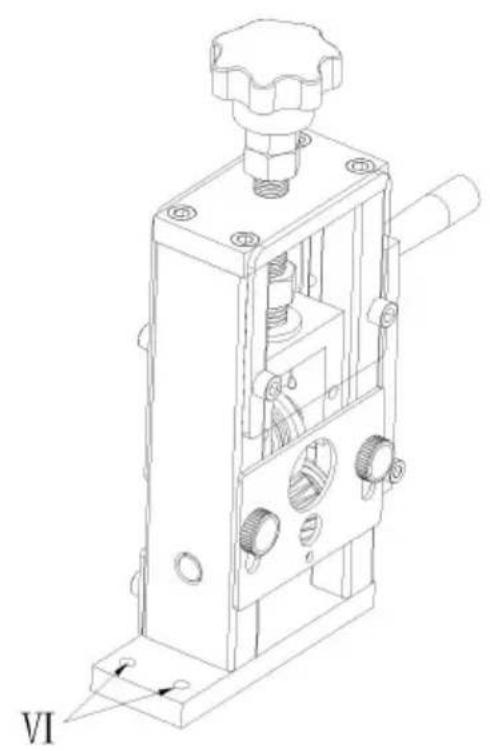

VI: Montagegaten voor de machine

Draai eerst de bevestigingsschroef van de handgreep los met een sleutel, verwijder de handgreep en plaats vervolgens de elektrische boormachine terug om de elektrische stripping uit te voeren.

3: Als de stripmachine de draad niet stript tijdens het stripproces, kunnen daar verschillende redenen voor zijn:

1. De diameter van de gestripte draad is te klein
2. Het midden van het blad en het midden van de V-groef gevormd door de twee rollende tandwielen liggen niet op één lijn
3. Misschien is de snijkant van het mes niet scherp

Steek uw hand niet in de machine als deze draait (zorg ervoor dat u eerst de machine stopt, op de stopknop drukt en vervolgens de machine controleert, debugt en problemen oplost). Raak de snijkant

niet rechtstreeks met uw hand aan om te voorkomen dat u in de handgreep snijdt.
