Tipo de producto	Pelacables eléctrico manual (aleación de aluminio)
Modelo	SD-004
Dimensiones (L x An x Al)	132 x 60 x 35 mm
Peso	1,7 kg
Rango de pelado	1,5 a 25 mm (excepto cables de silicona blindados)
Alimentación	Manual (convertible en eléctrica con taladro)
Componentes principales	Tuerca de plástico M12, contratuerca, bloque en U, cuchilla, manivela, tarjeta de inserción, engranaje rodante, zócalo
Accesorios incluidos	Llaves hexagonales (2#, 3#, 5#), tornillos M8×30 (2 juegos), tornillos autorroscantes M5×32
Función principal	Pelar el aislamiento de los cables eléctricos sin dañar el alma de cobre
Ajuste de la cuchilla	Altura ajustable mediante tuerca de plástico; se requiere alineación con la ranura en V
Ajuste de la alimentación del cable	Placa de alimentación ajustable en altura (aflojar/apretar los tornillos)
Conversión eléctrica	Retirar el mango, fijar un taladro en el eje (aflojar el tornillo de fijación)
Solución de problemas	Si no pela: verificar diámetro, alineación cuchilla/ranura, afilado de la cuchilla
Seguridad	No meter las manos en la máquina en funcionamiento; detener antes de intervenir
Mantenimiento y limpieza	Limpiar los residuos de aislamiento; lubricar los engranajes si es necesario; cuchilla afilable
Piezas de repuesto y reparabilidad	Cuchilla, engranajes, tuercas, tornillos y tarjeta de inserción reemplazables; contactar al soporte de Vevor
Marca	Vevor
Fabricante	Shanghaimuxinmuyeyouxiangongsi, Shanghai, China

Preguntas frecuentes - SD-004 Vevor

¿Cuál es el rango de pelado del SD-004?

El SD-004 puede pelar cables con un diámetro de 1,5 a 25 mm, excepto los cables de silicona blindados.

¿Cómo ajustar la altura de la cuchilla?

Gire la tuerca de plástico M12 (punto n.°1) para ajustar la altura de la cuchilla. El centro de la cuchilla debe estar alineado con el centro de la ranura en V formada por los dos engranajes rodantes.

¿Puedo usar un taladro eléctrico con este aparato?

Sí, puede convertir el SD-004 a versión eléctrica. Afloje el tornillo de fijación del mango, retírelo y luego fije un taladro eléctrico en el eje.

¿Qué hacer si la máquina no pela correctamente?

Verifique: 1) el diámetro del cable es demasiado pequeño, 2) el centro de la cuchilla no está alineado con la ranura en V, 3) la cuchilla está desafilada. Ajuste o afile la cuchilla.

¿Cómo mantener el pelacables?

Limpie regularmente los residuos de aislamiento. Lubrique los engranajes si es necesario. La cuchilla puede ser afilada o reemplazada.

¿Cuáles son las instrucciones de seguridad importantes?

Nunca meta las manos en la máquina en funcionamiento. Deténgala (botón de parada) antes de cualquier intervención. No toque el filo de la cuchilla con las manos desnudas.

¿Qué accesorios se incluyen con el SD-004?

El kit contiene: llaves hexagonales (2#, 3#, 5#), dos juegos de tornillos M8×30 con arandelas y tuercas, y tornillos autorroscantes M5×32.

¿Cómo ajustar la altura del orificio de alimentación del cable?

Afloje los tornillos de fijación de la placa de alimentación (gire en sentido antihorario), ajuste la altura según el grosor del cable, luego apriete los tornillos en sentido horario.

¿Puede el SD-004 pelar cables blindados?

No, el rango de pelado indicado excluye los cables de silicona blindados. Utilice una herramienta adecuada para este tipo de cable.

¿Dónde encontrar el soporte técnico y la garantía?

Visite www.vevor.com/support para obtener asistencia técnica y el certificado de garantía electrónico.

MANUAL DE USUARIO SD-004 Vevor

MÁQUINA PELADORA DE CABLES

MODELO: SD-004

Soporte técnico y certificado de garantía electrónica

Estas son las instrucciones originales; lea atentamente todas las instrucciones del manual antes de utilizarlo. VEVOR se reserva el derecho de interpretar su manual de usuario. La apariencia del producto dependerá del producto que haya recibido. Le rogamos que nos disculpe si no le informamos de nuevo si hay actualizaciones tecnológicas o software en nuestro producto.

INSTRUCCIONES

Esta máquina peladora tiene una estructura simple, es fácil de operar y transportar, es liviana en apariencia, hermosa, práctica en rendimiento, tiene un amplio rango de pelado y es una máquina rentable.

Nombre	Modelo	Dimensión ( mm)Largo *Ancho * Alto	Peso (kg)	Rango de decapado ( mm )	Observaciones
Máquina de línea de pelado manual de aleación de aluminio	SD-004	132 x 60 x 35	1.7	φ 1 .5 φ 25	(excepto cables de silicona blindados)

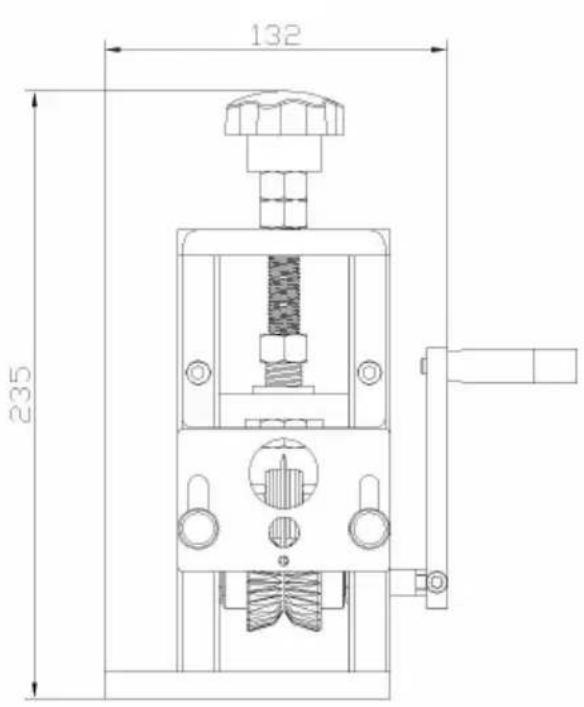

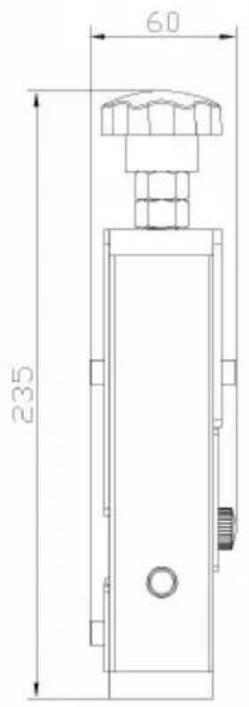

Dimensión

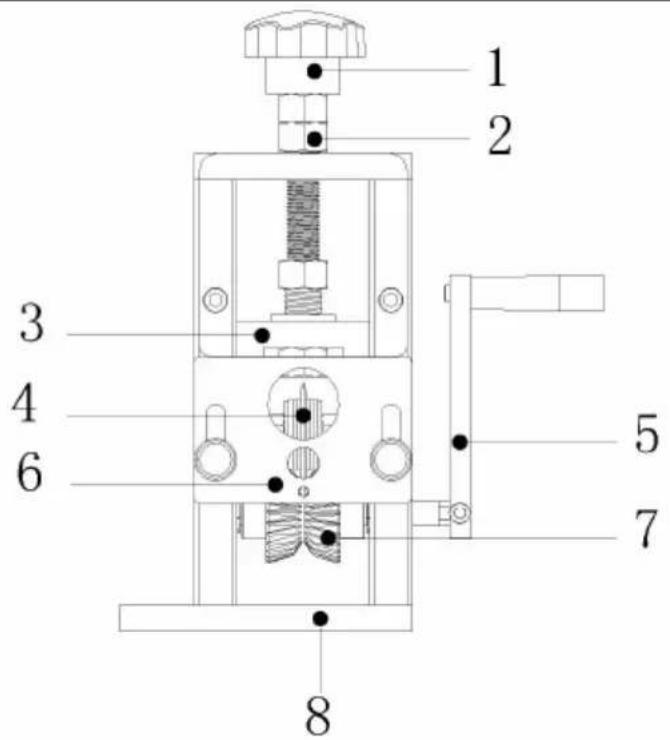

Componentes principales

1: Tuerca de plástico M12 Tuerca de seguridad para ajuste de altura de la cuchilla 3: Bloque en U para montaje de cuchillas 4: Cuchilla 5: Manivela 6: Tablero de entrada 7: Engranaje rodante 8: Zócalo

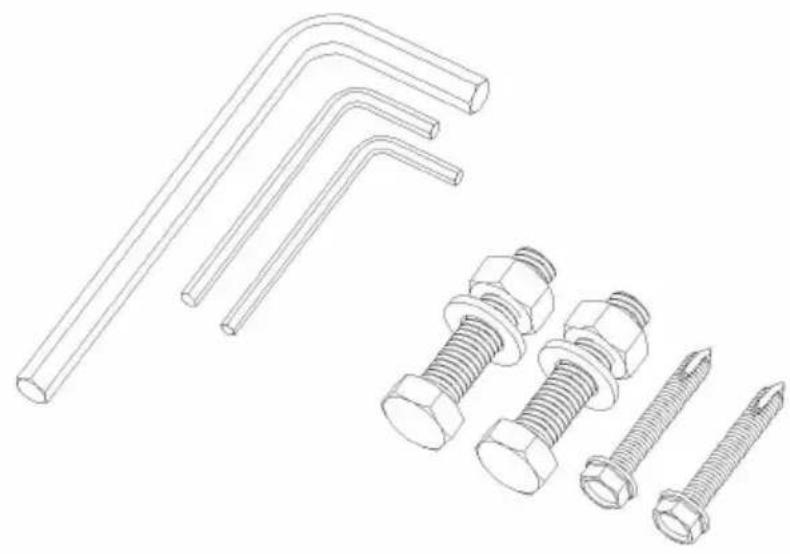

Accesorios

Llave hexagonal 5(#) para tornillos Allen M6 2(#) llave hexagonal para tornillos prisioneros M4 Llave hexagonal 3(#) para tornillos prisioneros M6 Tornillo hexagonal M8*30 con arandela y tuerca, dos juegos Tornillo autorroscante con brida hexagonal M5*32

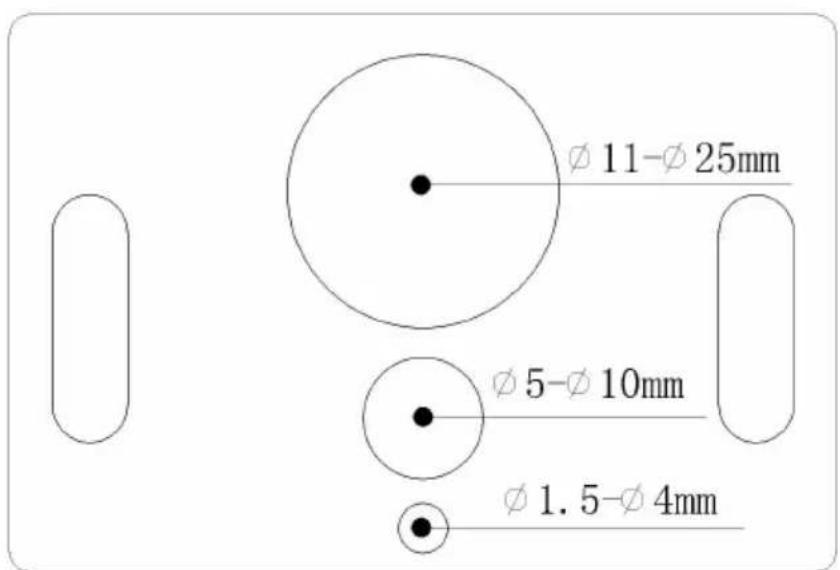

Rango de pelado SD-004 :

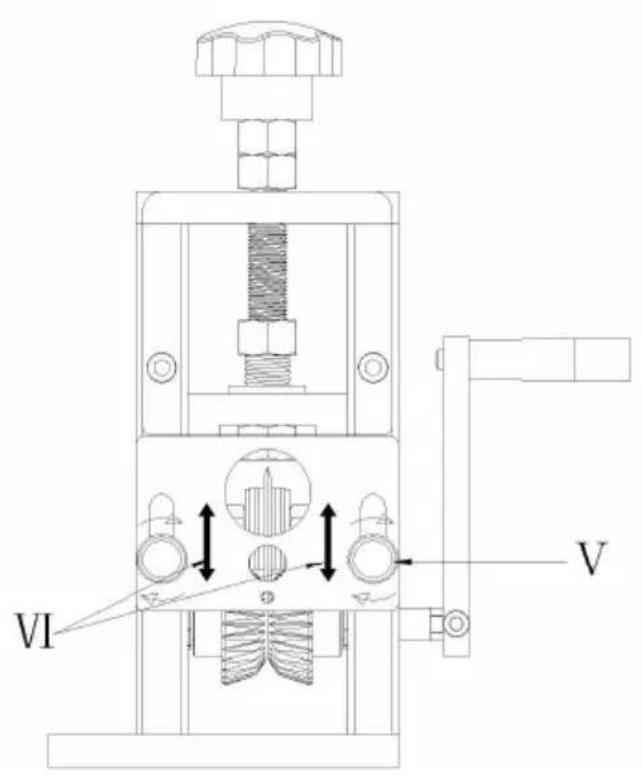

Instrucciones SD-004 :

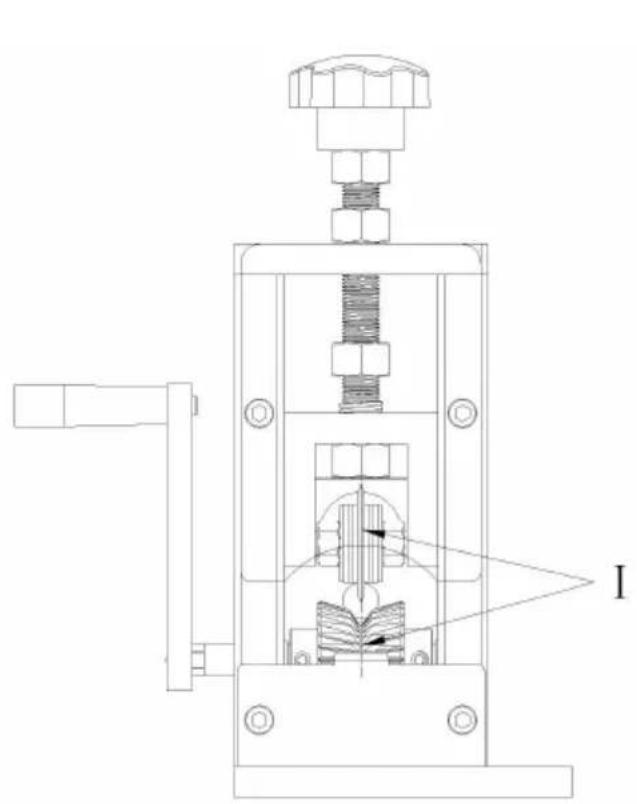

I : El centro del borde de la cuchilla debe estar colineal con el centro de

la ranura en V (la ranura formada entre dos engranajes rodantes) a

II: Dependiendo del grosor del alambre, ajuste la altura del cabezal deslizante y la cuchilla girando la tuerca del mango de plástico.

III: Lo mejor es hacer que la cuchilla retire el aislamiento del cable sin dañar el núcleo de cobre.

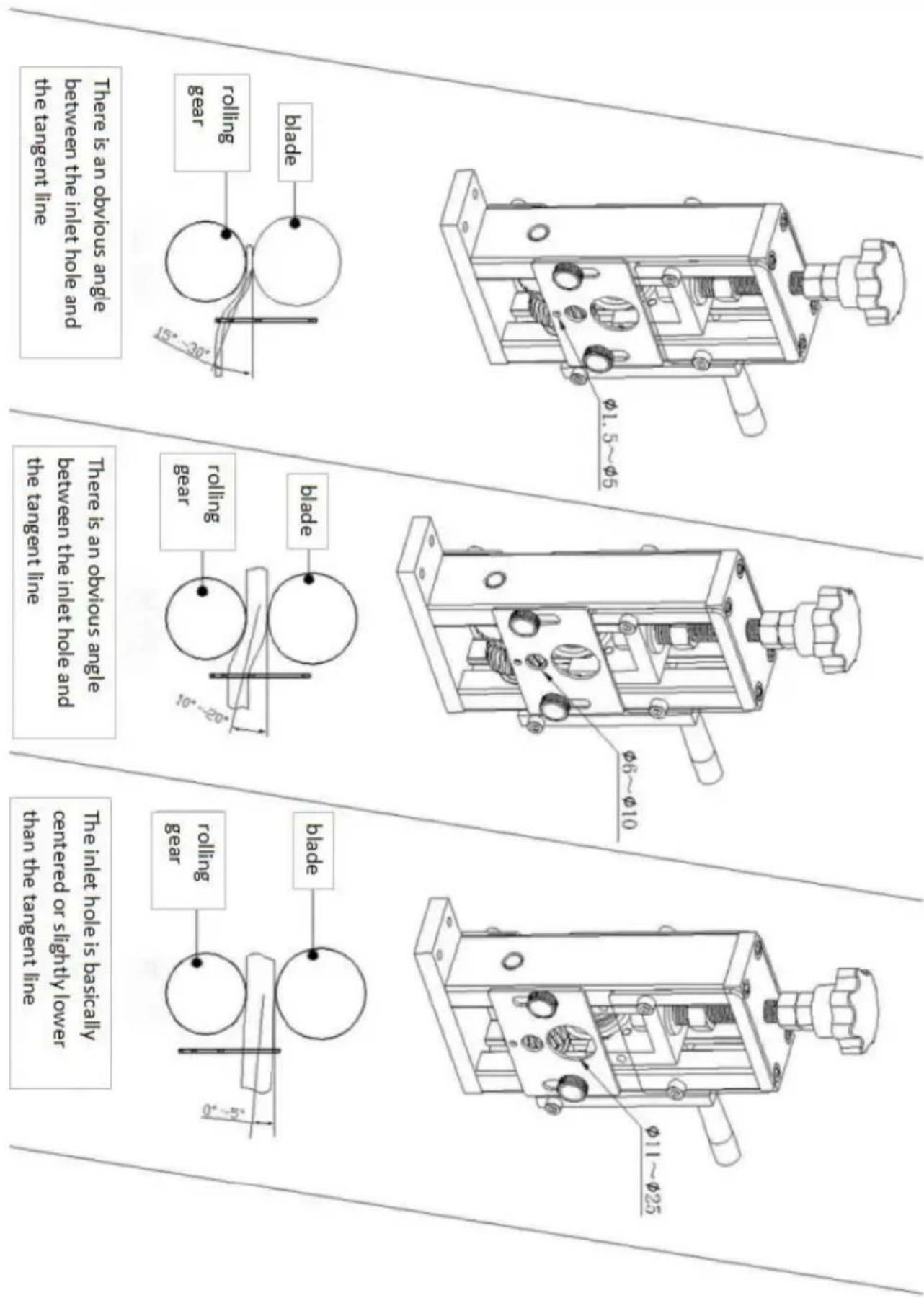

IV: Afloje los tornillos de fijación de la placa de alimentación de alambre en sentido antihorario (deben aflojarse tanto el lado izquierdo como el derecho), ajuste la altura del orificio de alimentación de alambre a la altura adecuada de acuerdo con el grosor del alambre y luego apriete los tornillos de fijación de la placa de alimentación de alambre en el sentido de las agujas del reloj.

XV: Tornillos fijos para placa de inserción de cables

V: Tornillos fijos para placa de inserción de cables

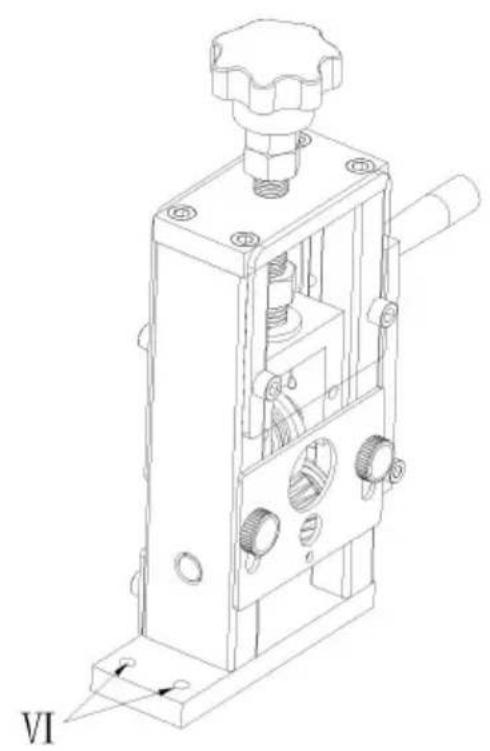

VI: Orificios de montaje de la máquina

Primero use una llave para aflojar el tornillo de fijación del mango, retire el mango y luego reemplace el taladro eléctrico para realizar el pelado eléctrico.

3: Si la máquina peladora no logra pelar el cable durante el proceso de pelado, puede haber varias razones:

1. El diámetro del cable pelado es demasiado pequeño
2. El centro de la cuchilla y el centro de la ranura en V formada por los dos engranajes rodantes no están en línea.
3. Quizás el filo de la cuchilla no esté afilado

No introduzca la mano en la máquina mientras esté en funcionamiento (asegúrese de detenerla primero, presionar el botón de parada y luego revisarla, depurarla y solucionar los problemas).

No toque el filo directamente con la mano para evitar cortarse.

Fabricante: Shanghaimuxinmuyeyouxiangongsi

Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importado a AUS: SIHAO PTY LTD. 1 ROKEVA STREET, EASTWOOD, NSW 2122, Australia

Importado a EE. UU.: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main

UK

REP

YH CONSULTING LIMITED.

Soporte técnico y certificado de garantía electrónica www.vevor.com/support
