T90 - Laser industriel Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tube laser CO2
Marque	Vevor
Modèle	T90
Puissance	90 W
Longueur	1250 mm
Diamètre du tube	Φ80 mm
Tension de déclenchement	22 KV
Tension de fonctionnement	15 KV
Courant recommandé	6-22 mA
Longueur d'onde	9,3-10,6 μm
Diamètre du faisceau	5-7 mm
Durée de vie	10000 heures (à >70% d'utilisation)
Débit d'eau recommandé	13-15 L/min
Température de l'eau	15-25°C
Température de fonctionnement	20-30°C
Classe laser	4
Type de laser	CO2
Sécurité	Porter des lunettes de protection ; ne pas exposer le corps ; ne pas laisser sans surveillance ; utiliser dans un environnement sécurisé avec extincteur.
Entretien	Nettoyer avec chiffon doux ; miroir avec coton-tige alcoolisé ; utiliser eau distillée ; ne pas nettoyer à chaud.
Installation	Par un technicien qualifié ; respecter le schéma de câblage ; purger les bulles d'air du circuit de refroidissement.
Pièces principales	Électrode positive, électrode négative, tube à décharge, miroir semi-transparent, tuyaux de refroidissement.
Réparabilité	Faire appel à un technicien qualifié pour toute intervention interne.
Garantie	Consulter le site www.vevor.com/support pour le certificat de garantie électronique.
Conformité	Directive européenne 2012/19/CE (DEEE) - recyclage sélectif.

FOIRE AUX QUESTIONS - T90 Vevor

Quelle est la puissance du tube laser T90 ?

La puissance du tube laser CO2 Vevor T90 est de 90 W. Cela correspond à un courant recommandé de 6 à 22 mA.

Quel type de refroidissement est nécessaire pour le tube T90 ?

Le tube nécessite un refroidissement par eau avec un débit de 13-15 L/min et une température d'eau comprise entre 15 et 25°C. Il est impératif d'utiliser de l'eau distillée pour éviter les dépôts.

Comment nettoyer le tube laser T90 ?

Utilisez un chiffon doux et sec pour la surface extérieure. Pour le miroir semi-transparent à l'extrémité du tube, utilisez un coton-tige imbibé d'alcool en effectuant des mouvements circulaires doux. Ne nettoyez jamais le tube quand il est encore chaud après utilisation.

Quelles sont les consignes de sécurité importantes ?

Ce laser est de classe 4. Portez toujours des lunettes de protection adaptées. Ne placez aucune partie du corps sur le trajet du laser. Ne laissez pas l'appareil sans surveillance pendant son fonctionnement. Assurez-vous que la zone de travail est équipée d'un extincteur.

Quelle est la durée de vie du tube laser T90 ?

La durée de vie est de 10 000 heures à plus de 70% d'utilisation. Pour prolonger la durée de vie, ne dépassez jamais la puissance nominale et laissez le tube se reposer après plusieurs heures de travail continu.

Puis-je utiliser l'eau du robinet pour le refroidissement ?

Non, il est fortement recommandé d'utiliser de l'eau distillée pour éviter l'accumulation de contaminants qui pourraient obstruer le circuit de refroidissement ou endommager le tube.

Quel est le diamètre du faisceau laser du T90 ?

Le diamètre du faisceau laser est de 5 à 7 mm. Cela dépend de la configuration exacte de la machine.

Comment installer correctement le tube laser T90 ?

L'installation doit être effectuée par un technicien qualifié. Suivez le schéma de structure fourni : connectez l'électrode positive et négative à l'alimentation laser, branchez les tuyaux de refroidissement (arrivée d'eau et sortie d'eau), et assurez-vous qu'il n'y a pas de bulles d'air dans le circuit avant d'activer le laser.

Que faire en cas de dysfonctionnement du tube ?

Contactez le support technique Vevor via www.vevor.com/support. N'essayez pas de réparer vous-même le tube, car il contient des éléments haute tension. Seuls des techniciens qualifiés doivent intervenir.

Le tube T90 est-il compatible avec toutes les machines laser CO2 ?

Non, la compatibilité dépend de la puissance, des dimensions (longueur 1250 mm, diamètre Φ80 mm) et des tensions requises par votre machine. Vérifiez que votre alimentation laser peut fournir les tensions de déclenchement (22 KV) et de fonctionnement (15 KV) adaptées.

MODE D'EMPLOI T90 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

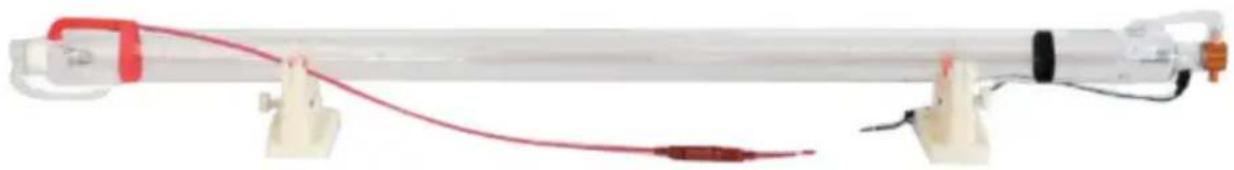

TUBE LASER CO2

MODÈLE : C70/T90/T100/T130

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

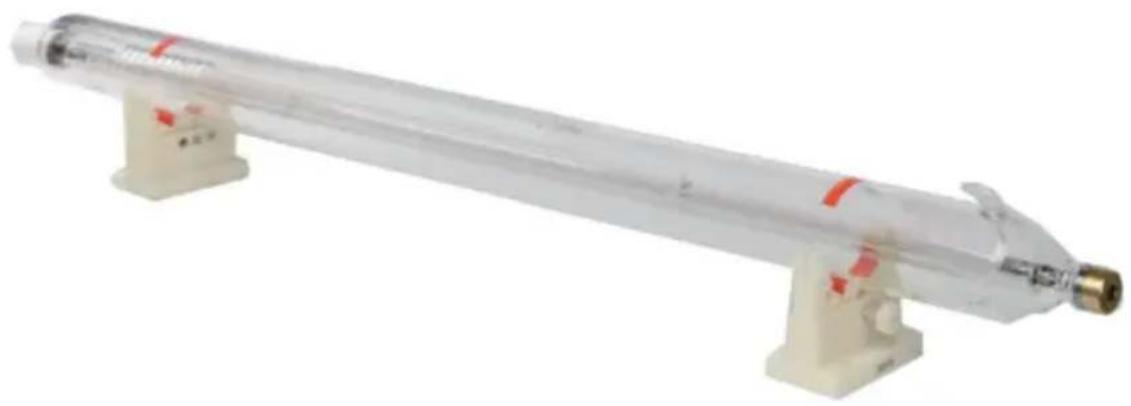

TUBE LASER CO2

MODÈLE : C70

MODÈLE : T90/T100/T130

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas à nous contacter :

Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

CONSIGNES DE SÉCURITÉ

1. Utiliser UNIQUEMENT en totale conformité avec toutes les lois et réglementations locales et nationales applicables.
2. Il s'agit d'un laser de classe 4 qui peut entraîner des blessures graves ou des dommages matériels s'il est utilisé de manière incorrecte.

1. N'utilisez PAS ce laser à proximité de matériaux combustibles ou de fumées volatiles car ils pourraient s'enflammer.
2. Assurez-vous que les électrodes et la lentille d'émission du tube laser sont maintenues propres et sans poussière.
3. NE placez AUCUNE partie du corps sur le trajet du laser.
4. Portez TOUJOURS un équipement de protection individuelle approprié, tel que des lunettes de protection, lorsque vous utilisez ce laser. Il est également recommandé de sécuriser le chantier ou d'ériger des écrans de protection autour du trajet du laser pour éviter de blesser les passants.
5. Soyez TOUJOURS extrêmement prudent à proximité du circuit électrique haute tension du tube. relations.
6. La zone de travail DOIT être équipée d'un équipement de lutte contre l'incendie approprié.
7. Certains matériaux peuvent émettre des gaz ou des radiations lorsqu'ils sont exposés au laser. Il incombe à l'acheteur de se renseigner sur les matériaux de travail avant de les exposer au laser afin de pouvoir utiliser les précautions et l'équipement appropriés.
8. NE laissez PAS ce laser sans surveillance pendant son fonctionnement.
9. NE PAS permettre aux mineurs ou au personnel non formé d'utiliser ce laser.

Autoriser UNIQUEMENT des techniciens qualifiés à effectuer ou à régler ses connexions électriques.

1. N'utilisez PAS ce laser dans des environnements trop chauds ou humides.

2. NE démontez PAS ce laser sans formation adéquate.

CONSERVEZ CES INSTRUCTIONS

MODÈLE ET PARAMÈTRES

Modèle	C70	T90	T100	T130
Laser Moyen	CO2	CO2	CO2	CO2
Pouvoir	60W	90W	100 W	130 W
Diamètre du tuyau	Φ55mm	Φ80mm	Φ80mm	Φ80mm
Longueur	1250mm	1250mm	1450mm	1650mm
Tension de déclenchement	19KV	22KV	24 KV	27KV
Tension de fonctionnement	16KV	15KV	17KV	19KV
Courant recommandé	5-18mA	6-22mA	6 -24mA	6 -28mA
Longueur d'onde	9,3-10,6 mμ
Diamètre du faisceau laser	4-6 mm			5-7 mm
Durée de vie (> 70 % d'utilisation) 5000-6000H 10000H
Eau recommandée Débit	2-10L/min		13-15L/min
Eau recommandée Température	15-25°
Recommandé Opérationnel Température	20-30°

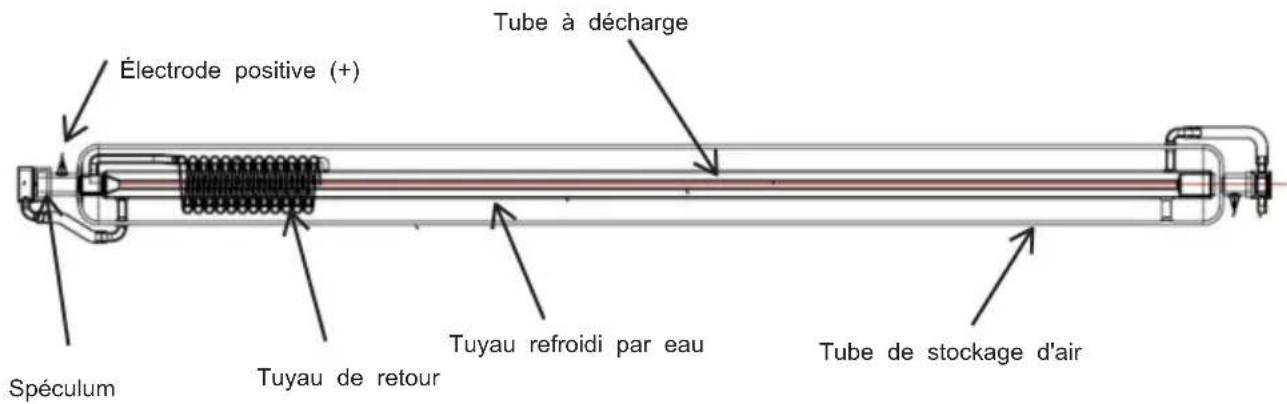

SCHÉMA DE STRUCTURE

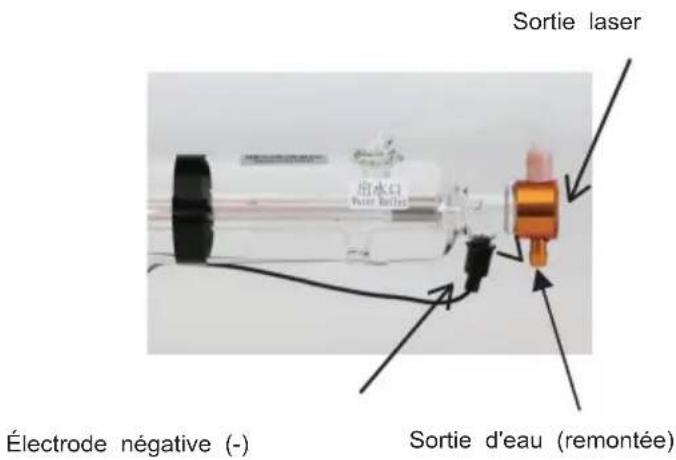

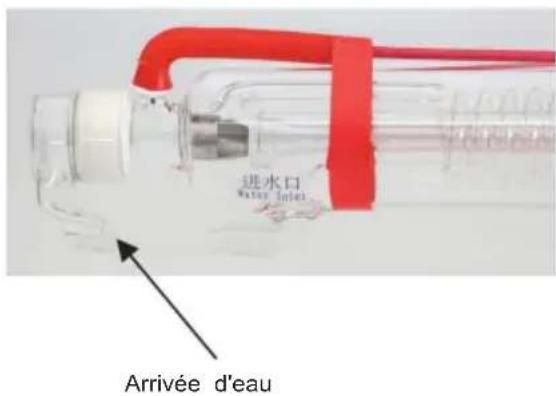

MODÈLE : C70

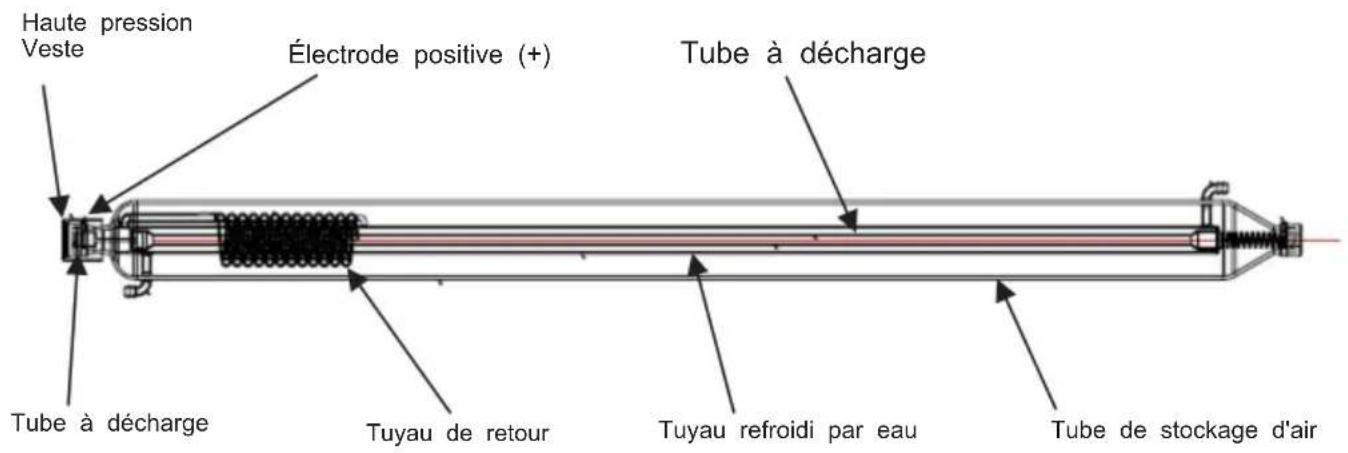

SCHÉMA DE STRUCTURE

MODÈLE : T90/T100/T130

Sortie d'eau (retournement) Électrode négative (-)

Sortie laserArrivée d'eau

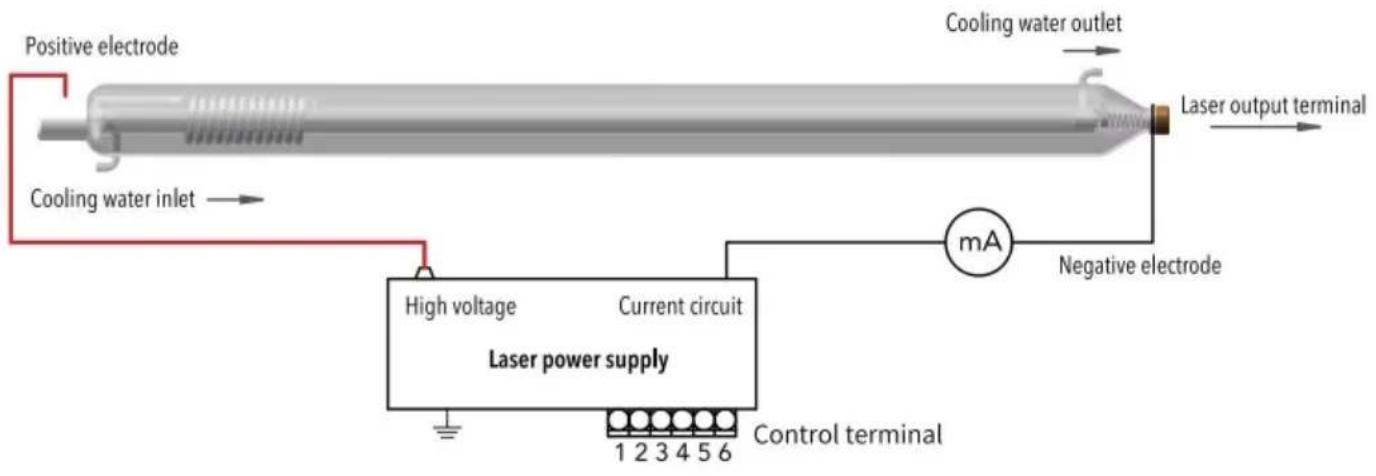

INSTALLATION

ENTRETIEN

1. Retirez toute poussière ou débris de la surface du tube si cela devient visible. Utilisez un chiffon doux et sec pour la plupart des surfaces. Utilisez un coton-tige imbibé d'alcool pour le miroir semi-transparent à l'extrémité du tube, en nettoyant en mouvements circulaires doux. Ne nettoyez le tube que lorsqu'il est complètement refroidi, jamais lorsqu'il est encore chaud après utilisation.
   N'utilisez jamais de solutions de nettoyage qui pourraient laisser des résidus sur le verre ou le miroir.
2. Gardez TOUJOURS un débit constant d'eau fraîche mais pas glacée pendant l'utilisation. L'utilisation d'eau distillée pour éviter l'accumulation de contaminants est fortement recommandée. Confirmez visuellement que l'eau a rempli le chemin de refroidissement et que toutes les bulles d'air ont été éliminées avant d'activer le laser.
3. Pour de meilleurs résultats, ne dépassez jamais la puissance nominale du tube et laissez le tube se reposer après quelques heures de travail continu.

Ce produit est soumis aux dispositions de la directive européenne 2012/19/CE. Le symbole représentant une poubelle à roulettes barrée indique que le produit doit faire l'objet d'une collecte sélective des déchets dans l'Union européenne. Cela s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits marqués comme tels ne peuvent pas être jetés avec les déchets ménagers normaux, mais doivent être déposés dans un point de collecte pour le recyclage des appareils électriques et électroniques.
