GEBRUIKSAANWIJZING T90 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

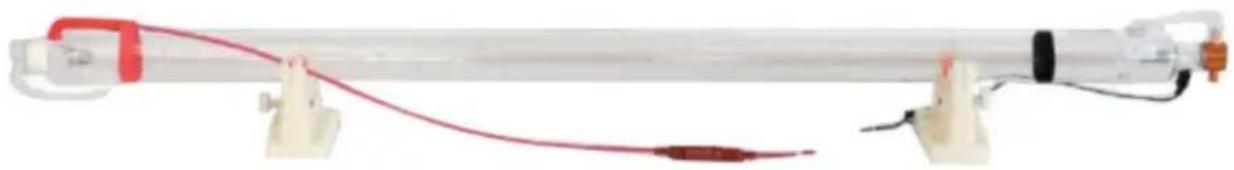

CO2 LASERBUIS

MODEL: C70

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

VEILIGHEIDSINSTRUCTIES

1. Gebruik ALLEEN in volledige overeenstemming met alle toepasselijke lokale en nationale wetten en voorschriften.
2. Dit is een laser van klasse 4 die bij onjuist gebruik tot ernstig letsel of materiële schade kan leiden.

1. Gebruik deze laser NIET in de buurt van brandbare materialen of vluchtige dampen, omdat deze vlam kunnen vatten.
2. Zorg ervoor dat de elektroden en de emissielens van de laserbuis schoon blijven en stofvrij.
3. Plaats GEEN enkel lichaamsdeel in het pad van de laser.
4. Draag ALTIJD geschikte persoonlijke beschermingsmiddelen, zoals een veiligheidsbril, wanneer u deze laser bedient. Het wordt ook aanbevolen om de werkplek te beveiligen of beschermende schermen rond het laserpad te plaatsen om letsel bij voorbijgangers te voorkomen.
5. Wees ALTIJD EXTREEM voorzichtig in de buurt van de hoogspanningsleidingen van de buis. verbindingen.
6. De werkruimte MOET uitgerust zijn met geschikte brandbestrijdingsmiddelen.
7. Bepaalde materialen kunnen gassen of straling afgeven wanneer ze worden blootgesteld aan lasers. Het is de verantwoordelijkheid van de koper om uw werkmaterialen te onderzoeken voordat u ze blootstelt aan de laser, zodat de juiste voorzorgsmaatregelen en apparatuur kunnen worden gebruikt.
8. Laat deze laser NIET onbeheerd achter tijdens gebruik.
9. Laat deze laser NIET gebruiken door minderjarigen of ongetraind personeel.

Laat ALLEEN getrainde technici de elektrische aansluitingen maken of aanpassen.

1. Gebruik deze laser NIET in extreem warme of vochtige omgevingen.

2. Haal deze laser NIET uit elkaar zonder de juiste training.

BEWAAR DEZE INSTRUCTIES

MODEL EN PARAMETERS

Model	C70	T90	T100	T130
Lasermedium	CO2	CO2	CO2	CO2
Stroom	60W	90W	100W	130W
Buisdiameter	Φ55mm	Φ80mm	Φ80mm	Φ80mm
Lengte	1250mm	1250mm	1450mm	1650mm
Triggerende spanning	19KV	22KV	24KV	27KV
Werkspanning	16KV	15KV	17KV	19KV
Aanbevolen stroom	5-18mA	6-22mA	6-24mA	6-28mA
Golflengte	9,3-10,6 meter
Diameter van de laserstraal	4-6mm			5-7mm
Levensduur (>70% gebruik)	5000-6000H	10000H
Aanbevolen water Stroomsnelheid	2-10L/min		13-15L/min
Aanbevolen water Temperatuur	15-25°
Aanbevolen Operationeel Temperatuur	20-30°

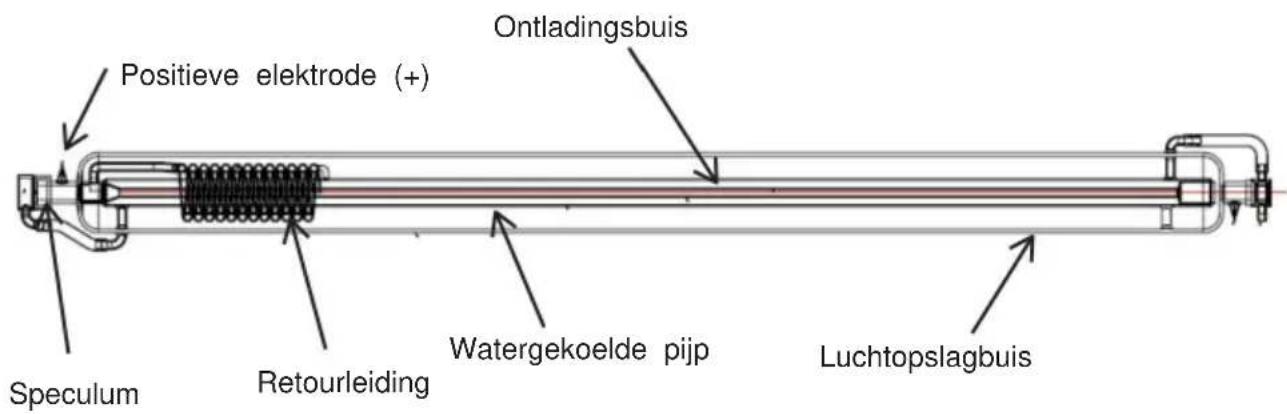

STRUCTUURDIAGRAM

MODEL: C70

Positieve elektrode (+) Ontladingsbuis Speculum Retourleiding Watergekoelde pijp Luchtopslagbuis

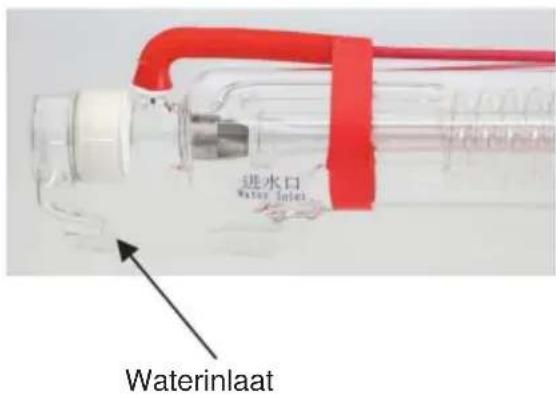

进水口 Water Inlet Waterinlaat

Laser-uitlaat Water-uitlaat Negative elektrode (-) Wateruitlaat (omhoog)

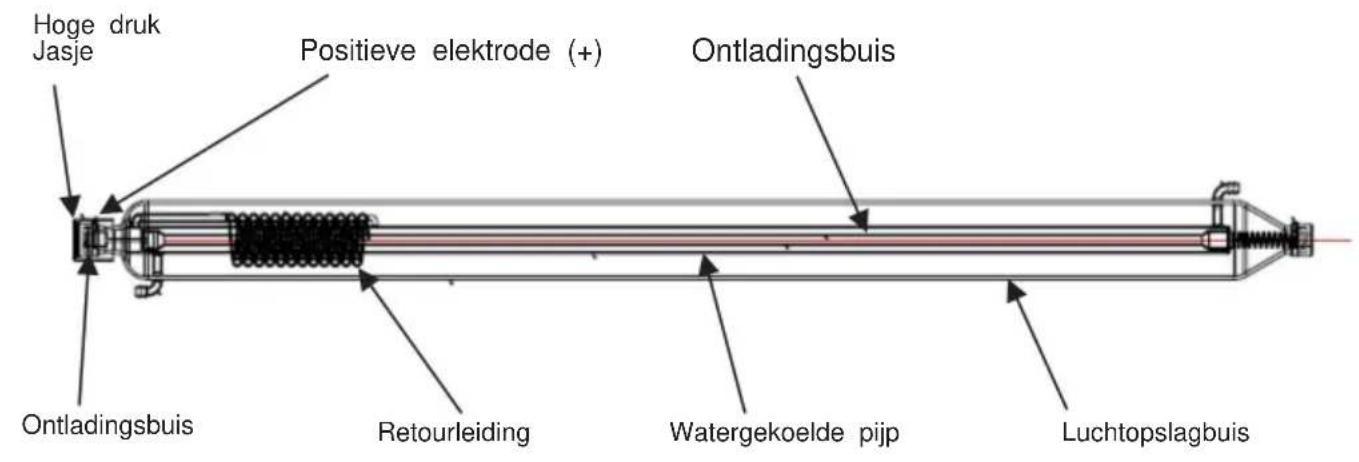

STRUCTUURDIAGRAM

MODEL: T90/T100/T130

Hoge druk Jasje Positieve elektrode (+) Ontladingsbuis Ontladingsbuis Retourleiding Watergekoelde pijp Luchtopslagbuis

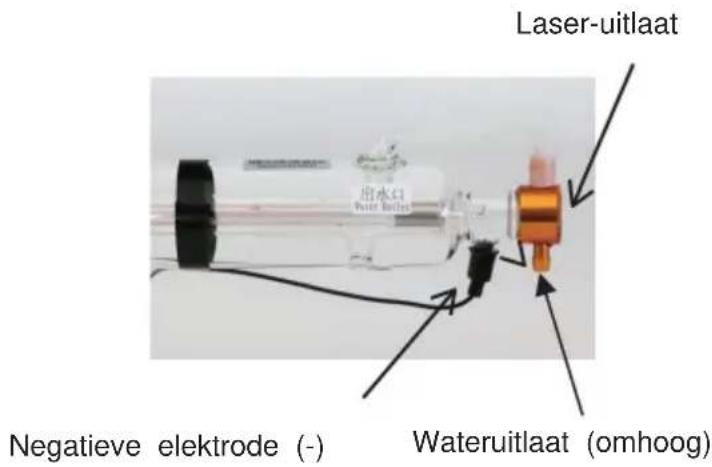

Wateruitlaat (omhoog) Negatieve elektrode (-)

Laser-uitlaatWaterinlaat

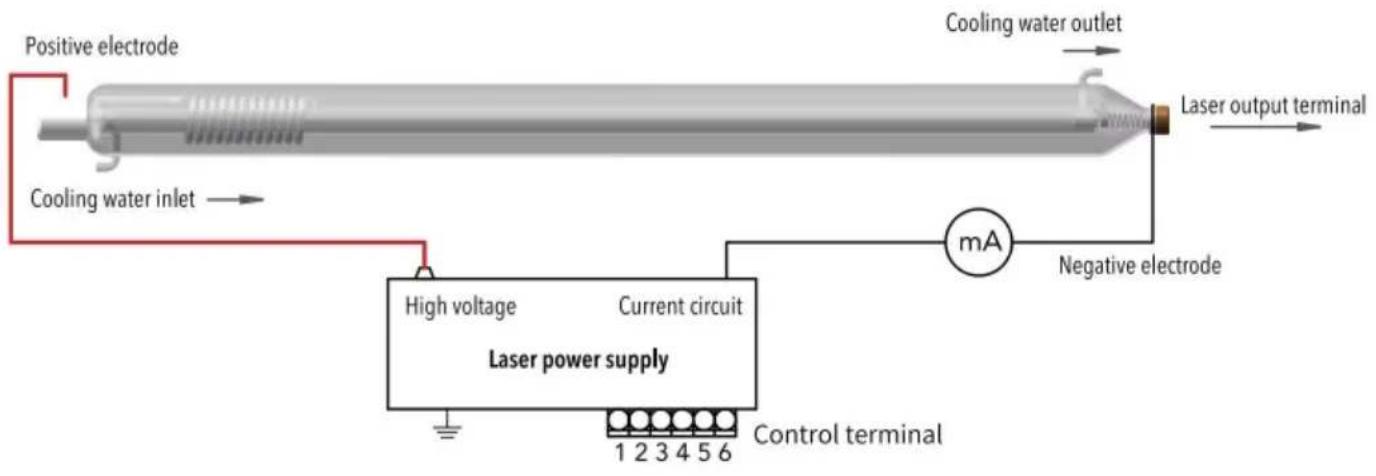

INSTALLATIE

ONDERHOUD

1. Verwijder stof of vuil van het oppervlak van de buis als het zichtbaar wordt. Gebruik een zachte, droge doek voor de meeste oppervlakken. Gebruik een wattenstaafje gedrenkt in alcohol voor de semi-transparante spiegel aan het uiteinde van de buis, en reinig met zachte, cirkelvormige bewegingen. Reinig de buis alleen als deze volledig is afgekoeld, nooit als deze nog warm is van gebruik. Gebruik nooit schoonmaakmiddelen die resten op het glas of de spiegel kunnen achterlaten.
2. Zorg ervoor dat er tijdens gebruik ALTIJD een constante stroom koud, maar niet ijskoud water aanwezig is. Het gebruik van gedestilleerd water wordt sterk aanbevolen om ophoping van verontreinigingen te voorkomen. Controleer visueel of het koelpad is gevuld met water en of alle luchtbellen zijn verwijderd voordat u de laser activeert.
3. Voor het beste resultaat mag u het nominale vermogen van de buis nooit overschrijden en moet u de buis na een paar uur continu gebruik even laten rusten.

Dit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EG. Het symbool met een doorgestreepte afvalbak geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huishoudelijke afval worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronische apparaten.
