Rodzaj produktu	Rura laserowa CO2
Marka	Vevor
Model	T90
Moc	90 W
Długość	1250 mm
Średnica rury	Φ80 mm
Napięcie zapłonu	22 KV
Napięcie robocze	15 KV
Zalecany prąd	6-22 mA
Długość fali	9,3-10,6 μm
Średnica wiązki	5-7 mm
Żywotność	10000 godzin (przy >70% użytkowania)
Zalecany przepływ wody	13-15 L/min
Temperatura wody	15-25°C
Temperatura robocza	20-30°C
Klasa lasera	4
Typ lasera	CO2
Bezpieczeństwo	Nosić okulary ochronne; nie narażać ciała; nie pozostawiać bez nadzoru; używać w bezpiecznym środowisku z gaśnicą.
Konserwacja	Czyścić miękką szmatką; lustro patyczkiem kosmetycznym nasączonym alkoholem; używać wody destylowanej; nie czyścić na gorąco.
Instalacja	Przez wykwalifikowanego technika; przestrzegać schematu okablowania; odpowietrzyć pęcherze powietrza z układu chłodzenia.
Główne części	Elektroda dodatnia, elektroda ujemna, rura wyładowcza, półprzezroczyste lustro, przewody chłodzące.
Naprawialność	Wezwać wykwalifikowanego technika do wszelkich interwencji wewnętrznych.
Gwarancja	Odwiedź stronę www.vevor.com/support, aby uzyskać elektroniczny certyfikat gwarancji.
Zgodność	Dyrektywa europejska 2012/19/UE (WEEE) - selektywna recykling.

Często zadawane pytania - T90 Vevor

Jaka jest moc rury laserowej T90?

Moc rury laserowej CO2 Vevor T90 wynosi 90 W. Odpowiada to zalecanemu prądowi od 6 do 22 mA.

Jaki rodzaj chłodzenia jest potrzebny dla rury T90?

Rura wymaga chłodzenia wodą o przepływie 13-15 L/min i temperaturze wody między 15 a 25°C. Konieczne jest użycie wody destylowanej, aby uniknąć osadów.

Jak czyścić rurę laserową T90?

Użyj miękkiej, suchej szmatki do powierzchni zewnętrznej. Do półprzezroczystego lustra na końcu rury użyj patyczka kosmetycznego nasączonego alkoholem, wykonując delikatne ruchy okrężne. Nigdy nie czyść rury, gdy jest jeszcze gorąca po użyciu.

Jakie są ważne zasady bezpieczeństwa?

Ten laser jest klasy 4. Zawsze noś odpowiednie okulary ochronne. Nie umieszczaj żadnej części ciała na drodze wiązki lasera. Nie pozostawiaj urządzenia bez nadzoru podczas pracy. Upewnij się, że strefa pracy jest wyposażona w gaśnicę.

Jaka jest żywotność rury laserowej T90?

Żywotność wynosi 10 000 godzin przy ponad 70% użytkowania. Aby przedłużyć żywotność, nigdy nie przekraczaj mocy znamionowej i pozwól rurze odpocząć po kilku godzinach ciągłej pracy.

Czy mogę użyć wody z kranu do chłodzenia?

Nie, zdecydowanie zaleca się używanie wody destylowanej, aby uniknąć gromadzenia się zanieczyszczeń, które mogą zatkać układ chłodzenia lub uszkodzić rurę.

Jaka jest średnica wiązki lasera T90?

Średnica wiązki lasera wynosi 5 do 7 mm. Zależy to od dokładnej konfiguracji maszyny.

Jak prawidłowo zainstalować rurę laserową T90?

Instalacja powinna być przeprowadzona przez wykwalifikowanego technika. Postępuj zgodnie z dostarczonym schematem konstrukcji: podłącz elektrodę dodatnią i ujemną do zasilania lasera, podłącz przewody chłodzące (dopływ i odpływ wody) i upewnij się, że w obwodzie nie ma pęcherzyków powietrza przed włączeniem lasera.

Co zrobić w przypadku awarii rury?

Skontaktuj się z pomocą techniczną Vevor przez www.vevor.com/support. Nie próbuj samodzielnie naprawiać rury, ponieważ zawiera elementy wysokiego napięcia. Tylko wykwalifikowani technicy powinni interweniować.

Czy rura T90 jest kompatybilna ze wszystkimi maszynami laserowymi CO2?

Nie, kompatybilność zależy od mocy, wymiarów (długość 1250 mm, średnica Φ80 mm) i napięć wymaganych przez twoją maszynę. Sprawdź, czy twoje zasilanie laserowe może dostarczyć odpowiednie napięcia zapłonu (22 KV) i robocze (15 KV).

INSTRUKCJA OBSŁUGI T90 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

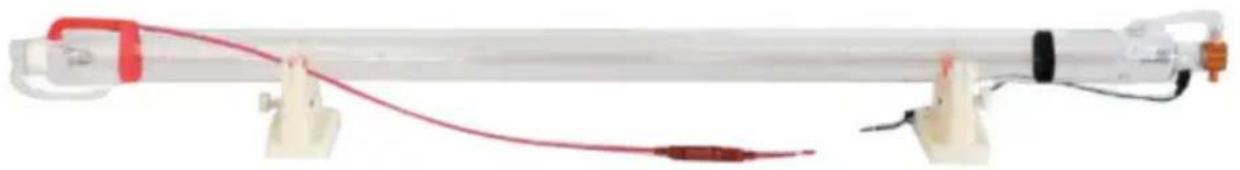

RURA LASEROWA CO2

MODEL: C70/T90/T100/T130

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

RURA LASEROWA CO2

MODEL: C70

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

INSTRUKCJE BEZPIECZEŃSTWA

1. Używać TYLKO w pełnej zgodności ze wszystkimi obowiązującymi lokalnymi i krajowymi przepisami i regulacjami.
2. Jest to laser klasy 4, który w przypadku niewłaściwego użycia może spowodować poważne obrażenia lub uszkodzenie mienia.

1. NIE używaj lasera w pobliżu materiałów łatwopalnych lub lotnych oparów, ponieważ mogą się one zapalić.
2. Upewnij się, że elektrody i soczewka emisyjna tuby laserowej są czyste i bezpyłowy.
3. NIE umieszczaj żadnej części ciała na drodze działania lasera.
4. ZAWSZE noś odpowiedni sprzęt ochrony osobistej, taki jak okulary ochronne, podczas obsługi tego lasera. Zaleca się również zabezpieczenie miejsca pracy lub ustawienie ekranów ochronnych wokół ścieżki lasera, aby zapobiec obrażeniom przechodniów.
5. Zawsze zachowuj NAJWYŻSZĄ ostrożność w pobliżu przewodów wysokiego napięcia. znajomości.
6. Miejsce pracy MUSI być wyposażone w odpowiedni sprzęt przeciwpożarowy.
7. Niektóre materiały mogą emitować gazy lub promieniowanie, gdy są wystawione na działanie laserów. Kupujący jest odpowiedzialny za zbadanie materiałów roboczych przed wystawieniem ich na działanie lasera, aby można było zastosować odpowiednie środki ostrożności i sprzęt.
8. NIE pozostawiaj lasera bez nadzoru podczas pracy.
9. NIE zezwalaj na używanie tego lasera osobom niepełnoletnim lub osobom nieprzeszkolonym. Pozwolenie na wykonywanie i regulację połączeń elektrycznych należy WYŁĄCZNIE wydawać przeszkolonym technikom.
10. NIE używaj lasera w zbyt gorącym lub wilgotnym otoczeniu.
11. NIE rozbieraj lasera bez odpowiedniego przeszkolenia.

ZAPISZ TE INSTRUKCJE

MODEL I PARAMETRY

Model	C70	T90	T100	T130
Średni laserowy	CO2	CO2	CO2	CO2
Moc	60 W	90 W	100 W	130 W
Średnica rury	Φ55mm	Φ80mm	Φ80mm	Φ80mm
Długość	1250mm	1250mm	1450mm	1650mm
Napięcie wyzwalające	19 kV	22KV	24 KV	27KV
Napięcie robocze	16 kV	15 kV	17 kV	19 kV
Zalecany prąd	5-18mA	6-22 mA	6-24 mA	6-28 mA
Długość fali	9,3-10,6 metra
Średnica wiązki laserowej	4-6mm			5-7mm
Żywotność (>70% użytkowania) 5000-6000H		10000 godzin
Zalecana wodaPrzepływ	2-10 l/min		13-15 l/min
Zalecana wodaTemperatura	15-25°
ZaleconyOperacyjnyTemperatura	20-30°

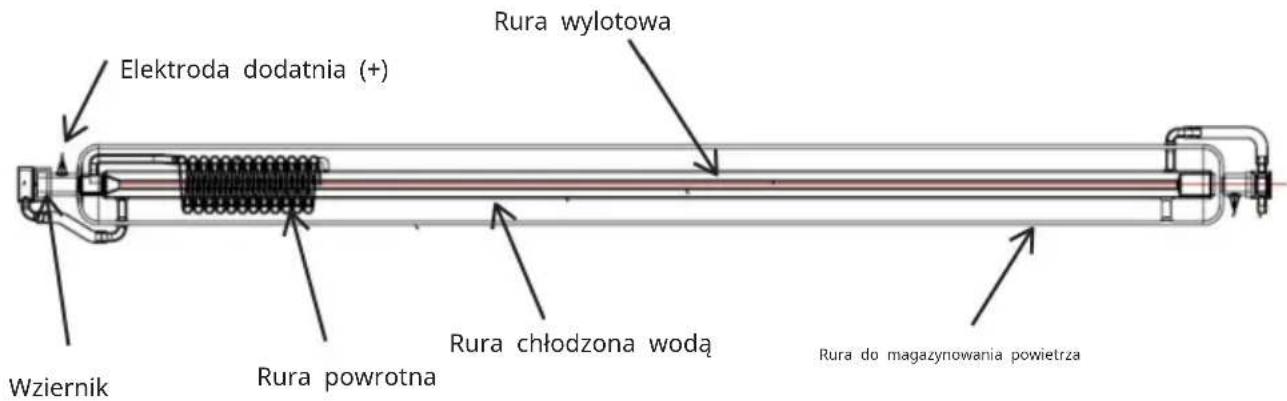

SCHEMAT STRUKTURY

MODEL: C70

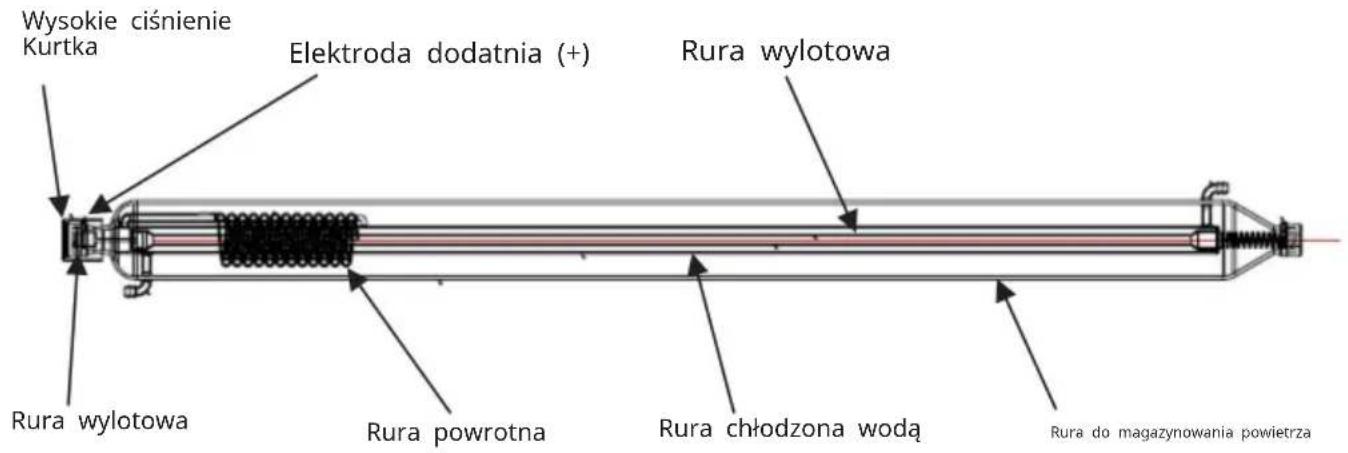

SCHEMAT STRUKTURY

MODEL: T90/T100/T130

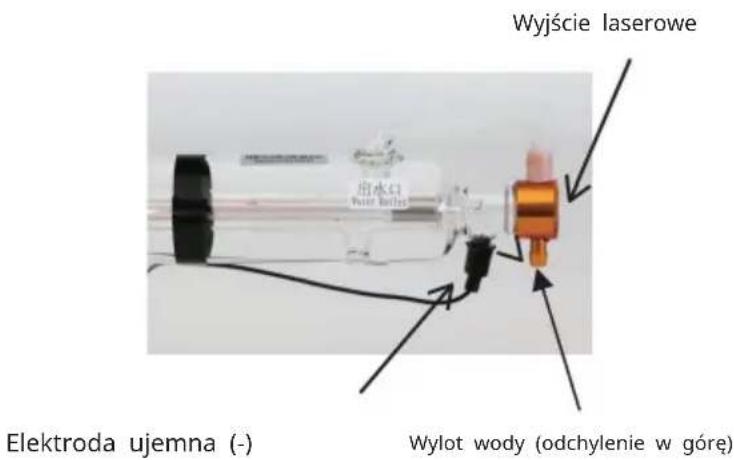

Wylot wody (odwrócenie) Elektroda ujemna (-)

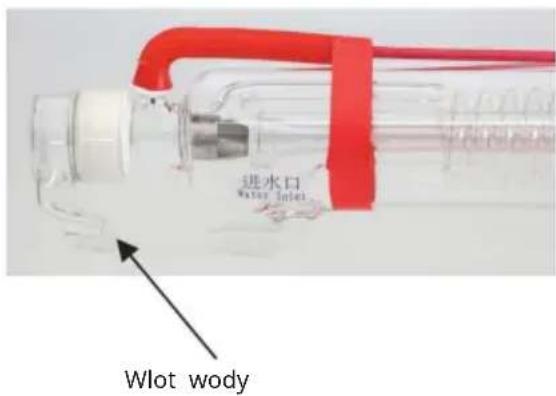

Wyjście laseroweWlot wody

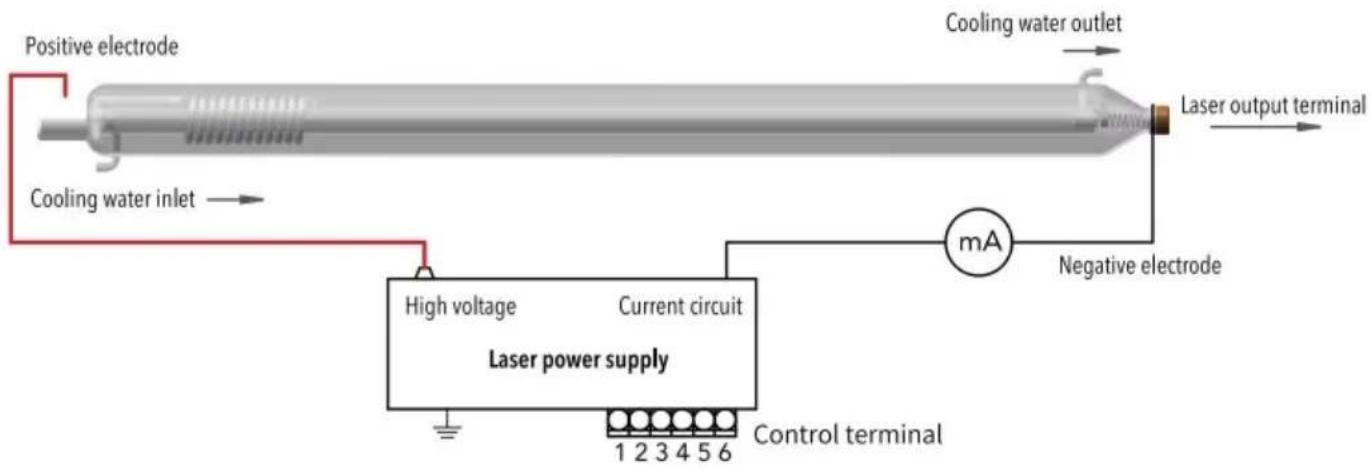

INSTALACJA

KONSERWACJA

1. Usuń kurz lub zanieczyszczenia z powierzchni tuby, jeśli staną się widoczne. Do większości powierzchni używaj miękkiej, suchej ściereczki. Do półprzezroczystego lustra na końcu tuby używaj wacika nasączonego alkoholem, czyszcząc je delikatnymi, okrężnymi ruchami. Czyść tubę tylko wtedy, gdy jest całkowicie schłodzona, nigdy, gdy jest ciepła od użytkowania. Nigdy nie używaj środków czyszczących, które mogą pozostawić osad na szkle lub lustrze.

2. Podczas użytkowania zawsze utrzymuj stały dopływ chłodnej, ale nie lodowatej wody. Aby uniknąć gromadzenia się zanieczyszczeń, zdecydowanie zaleca się stosowanie wody destylowanej. Przed aktywacją lasera należy wizualnie potwierdzić, czy woda wypełniła kanał chłodzący i czy wszystkie pęcherzyki powietrza zostały usunięte.

3. Aby uzyskać najlepsze rezultaty, nigdy nie przekraczaj znamionowej mocy lampy i pozwól lampie odpocząć po kilku godzinach ciągłej pracy.

Ten produkt podlega postanowieniom Dyrektywy Europejskiej 2012/19/WE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach oznacza, że produkt wymaga oddzielnej zbiórki odpadów w Unii Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych w ten sposób nie można wyrzucać razem ze zwykłymi odpadami domowymi, ale należy je oddać do punktu zbiórki w celu recyklingu urządzeń elektrycznych i elektronicznych.
