T100 - Laser przemysłowy Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Przemysłowa rura laserowa CO2
Marka	Vevor
Model	T100
Ośrodek laserowy	CO2
Moc nominalna	100 W
Średnica rury	Φ80 mm
Długość rury	1450 mm
Napięcie zapłonu	24 kV
Napięcie robocze	17 kV
Zalecany prąd roboczy	6-24 mA
Długość fali	9,3-10,6 μm
Średnica wiązki laserowej	5-7 mm
Żywotność (przy >70% wykorzystania)	10 000 godzin
Zalecany przepływ wody chłodzącej	13-15 L/min
Zalecana temperatura wody chłodzącej	15-25 °C
Zalecana temperatura pracy	20-30 °C
Klasa bezpieczeństwa lasera	Klasa 4
Materiały do unikania	Materiały łatwopalne lub lotne opary
Wymagane środki ochrony indywidualnej	Okulary ochronne laserowe
Konserwacja półprzepuszczalnego lustra	Patyczek kosmetyczny nasączony alkoholem, delikatne ruchy okrężne
Zalecany chłodziwo	Woda destylowana
Gwarancja elektroniczna	www.vevor.com/support

Często zadawane pytania - T100 Vevor

Jakie są zagrożenia związane z używaniem tego lasera klasy 4?

Laser klasy 4 może powodować poważne obrażenia lub uszkodzenia mienia. Nie należy go używać w pobliżu materiałów łatwopalnych lub lotnych oparów. Zawsze noś odpowiednie okulary ochronne i nie umieszczaj żadnej części ciała na drodze wiązki lasera.

Jak prawidłowo zainstalować rurę laserową T100?

Podłącz elektrodę dodatnią do wyjścia lasera, elektrodę ujemną do zasilania, a następnie podłącz przewody chłodzenia: dopływ wody do wyjścia lasera, wylot wody (powrót) do obiegu chłodzenia. Upewnij się, że przepływ wody wynosi 13-15 L/min, a temperatura wody wynosi 15-25°C.

Jaka jest żywotność rury laserowej T100?

Rura laserowa T100 ma żywotność 10 000 godzin przy ponad 70% wykorzystania. Aby przedłużyć jej żywotność, nie przekraczaj mocy nominalnej i pozwól rurze odpocząć po kilku godzinach ciągłej pracy.

Jak konserwować rurę laserową?

Wyczyść powierzchnię rury miękką, suchą szmatką. W przypadku półprzepuszczalnego lustra użyj patyczka kosmetycznego nasączonego alkoholem, wykonując delikatne ruchy okrężne. Nigdy nie czyść rury, gdy jest gorąca. Używaj wody destylowanej, aby uniknąć zanieczyszczeń.

Czy mogę używać lasera bez nadzoru?

Nie, nigdy nie pozostawiaj lasera bez nadzoru podczas pracy. Należy go stale monitorować, aby uniknąć wypadków.

Jakie materiały mogę ciąć lub grawerować za pomocą tego lasera?

Laser CO2 może obrabiać różne materiały, takie jak drewno, akryl, skóra, papier itp. Jednak niektóre materiały emitują toksyczne gazy lub są łatwopalne. Przed użyciem zapoznaj się z każdym materiałem.

Co zrobić, jeśli rura laserowa nie zapala się?

Najpierw sprawdź zasilanie elektryczne i połączenia wysokiego napięcia. Upewnij się, że obieg chłodzenia działa prawidłowo (przepływ i temperatura wody). Jeśli problem nie ustąpi, skontaktuj się z pomocą techniczną na www.vevor.com/support.

Jakie jest napięcie robocze T100?

Napięcie zapłonu wynosi 24 kV, a napięcie robocze 17 kV. Zalecany prąd mieści się w zakresie od 6 do 24 mA.

Jak utylizować rurę laserową po zakończeniu jej żywotności?

Produkt podlega dyrektywie europejskiej 2012/19/UE. Nie wyrzucaj go wraz z odpadami domowymi. Oddaj go do punktu zbiórki przeznaczonego do recyklingu urządzeń elektrycznych i elektronicznych.

Czy mogę używać wody z kranu do chłodzenia?

Zdecydowanie zaleca się używanie wody destylowanej, aby uniknąć gromadzenia się zanieczyszczeń, które mogłyby zatkać obieg chłodzenia i uszkodzić rurę.

INSTRUKCJA OBSŁUGI T100 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

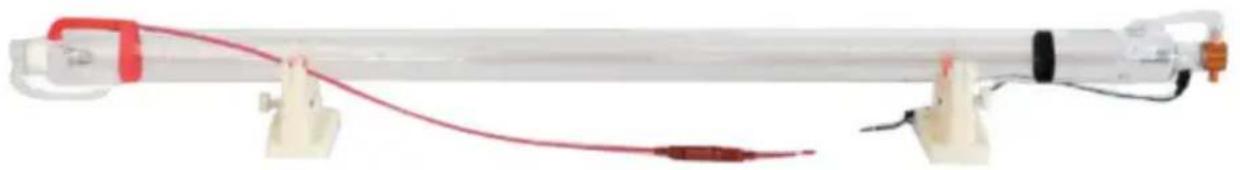

RURA LASEROWA CO2

MODEL: C70/T90/T100/T130

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

RURA LASEROWA CO2

MODEL: C70

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

INSTRUKCJE BEZPIECZEŃSTWA

1. Używać TYLKO w pełnej zgodności ze wszystkimi obowiązującymi lokalnymi i krajowymi przepisami i regulacjami.
2. Jest to laser klasy 4, który w przypadku niewłaściwego użycia może spowodować poważne obrażenia lub uszkodzenie mienia.

1. NIE używaj lasera w pobliżu materiałów łatwopalnych lub lotnych oparów, ponieważ mogą się one zapalić.
2. Upewnij się, że elektrody i soczewka emisyjna tuby laserowej są czyste i bezpyłowy.
3. NIE umieszczaj żadnej części ciała na drodze działania lasera.
4. ZAWSZE noś odpowiedni sprzęt ochrony osobistej, taki jak okulary ochronne, podczas obsługi tego lasera. Zaleca się również zabezpieczenie miejsca pracy lub ustawienie ekranów ochronnych wokół ścieżki lasera, aby zapobiec obrażeniom przechodniów.
5. Zawsze zachowuj NAJWYŻSZĄ ostrożność w pobliżu przewodów wysokiego napięcia. znajomości.
6. Miejsce pracy MUSI być wyposażone w odpowiedni sprzęt przeciwpożarowy.
7. Niektóre materiały mogą emitować gazy lub promieniowanie, gdy są wystawione na działanie laserów. Kupujący jest odpowiedzialny za zbadanie materiałów roboczych przed wystawieniem ich na działanie lasera, aby można było zastosować odpowiednie środki ostrożności i sprzęt.
8. NIE pozostawiaj lasera bez nadzoru podczas pracy.
9. NIE zezwalaj na używanie tego lasera osobom niepełnoletnim lub osobom nieprzeszkolonym. Pozwolenie na wykonywanie i regulację połączeń elektrycznych należy WYŁĄCZNIE wydawać przeszkolonym technikom.
10. NIE używaj lasera w zbyt gorącym lub wilgotnym otoczeniu.
11. NIE rozbieraj lasera bez odpowiedniego przeszkolenia.

ZAPISZ TE INSTRUKCJE

MODEL I PARAMETRY

Model	C70	T90	T100	T130
Średni laserowy	CO2	CO2	CO2	CO2
Moc	60 W	90 W	100 W	130 W
Średnica rury	Φ55mm	Φ80mm	Φ80mm	Φ80mm
Długość	1250mm	1250mm	1450mm	1650mm
Napięcie wyzwalające	19 kV	22KV	24 KV	27KV
Napięcie robocze	16 kV	15 kV	17 kV	19 kV
Zalecany prąd	5-18mA	6-22 mA	6-24 mA	6-28 mA
Długość fali	9,3-10,6 metra
Średnica wiązki laserowej	4-6mm			5-7mm
Żywotność (>70% użytkowania) 5000-6000H		10000 godzin
Zalecana wodaPrzepływ	2-10 l/min		13-15 l/min
Zalecana wodaTemperatura	15-25°
ZaleconyOperacyjnyTemperatura	20-30°

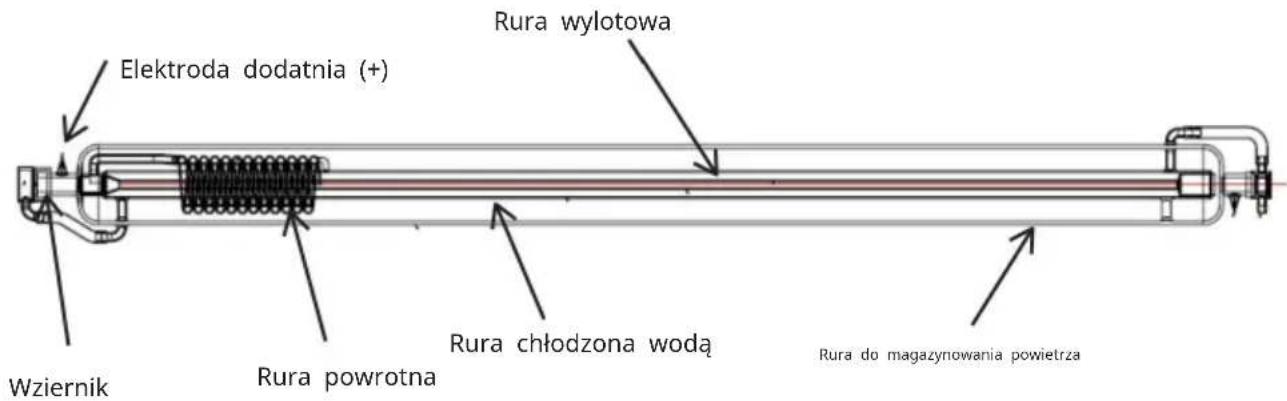

SCHEMAT STRUKTURY

MODEL: C70

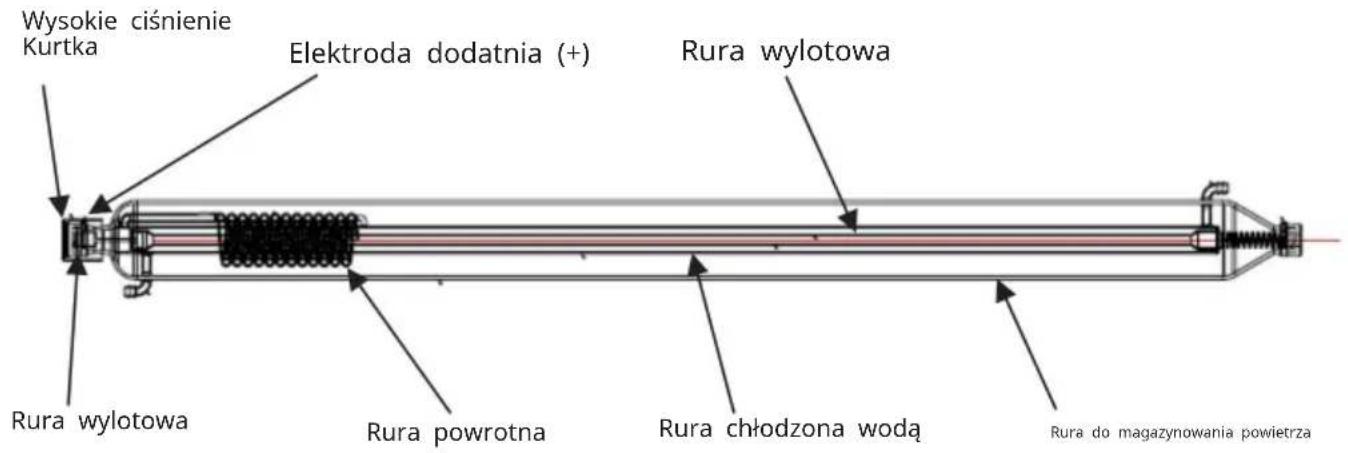

SCHEMAT STRUKTURY

MODEL: T90/T100/T130

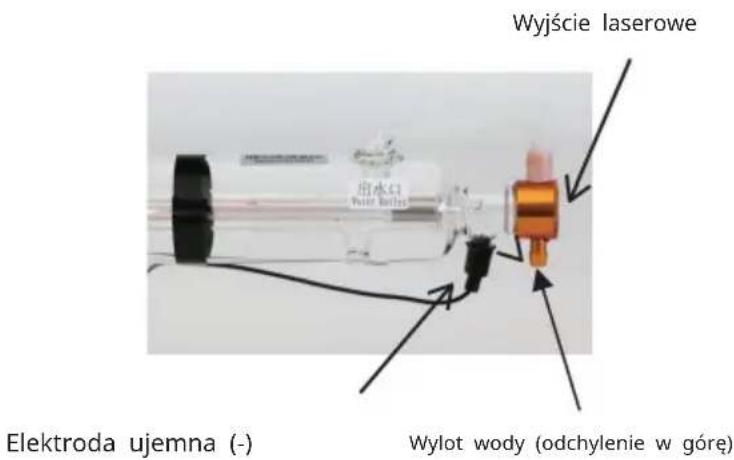

Wylot wody (odwrócenie) Elektroda ujemna (-)

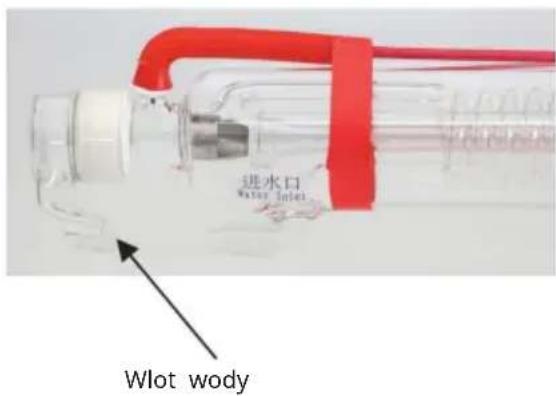

Wyjście laseroweWlot wody

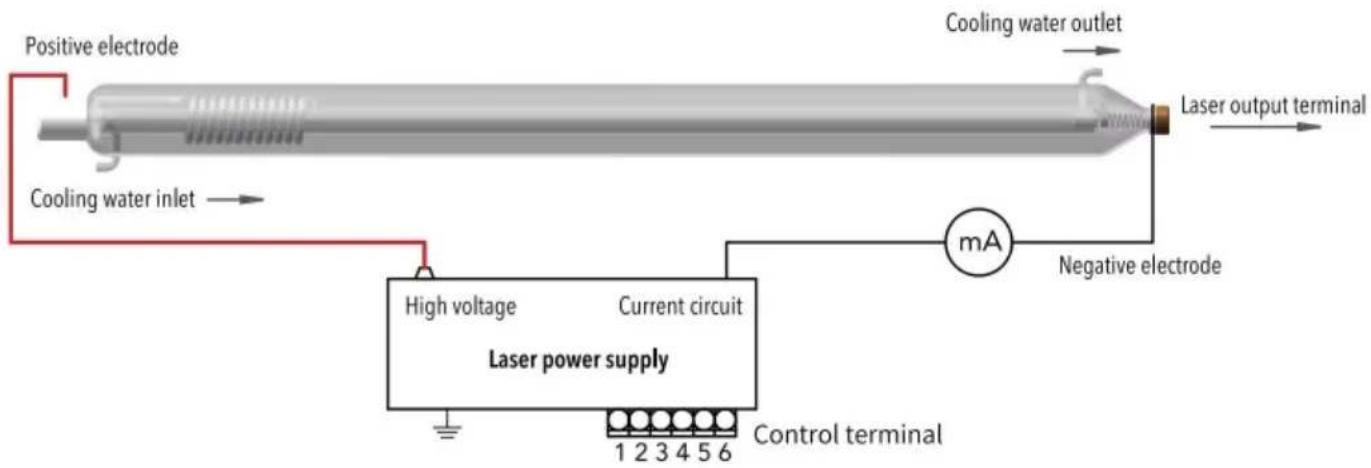

INSTALACJA

KONSERWACJA

1. Usuń kurz lub zanieczyszczenia z powierzchni tuby, jeśli staną się widoczne. Do większości powierzchni używaj miękkiej, suchej ściereczki. Do półprzezroczystego lustra na końcu tuby używaj wacika nasączonego alkoholem, czyszcząc je delikatnymi, okrężnymi ruchami. Czyść tubę tylko wtedy, gdy jest całkowicie schłodzona, nigdy, gdy jest ciepła od użytkowania. Nigdy nie używaj środków czyszczących, które mogą pozostawić osad na szkle lub lustrze.

2. Podczas użytkowania zawsze utrzymuj stały dopływ chłodnej, ale nie lodowatej wody. Aby uniknąć gromadzenia się zanieczyszczeń, zdecydowanie zaleca się stosowanie wody destylowanej. Przed aktywacją lasera należy wizualnie potwierdzić, czy woda wypełniła kanał chłodzący i czy wszystkie pęcherzyki powietrza zostały usunięte.

3. Aby uzyskać najlepsze rezultaty, nigdy nie przekraczaj znamionowej mocy lampy i pozwól lampie odpocząć po kilku godzinach ciągłej pracy.

Ten produkt podlega postanowieniom Dyrektywy Europejskiej 2012/19/WE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach oznacza, że produkt wymaga oddzielnej zbiórki odpadów w Unii Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych w ten sposób nie można wyrzucać razem ze zwykłymi odpadami domowymi, ale należy je oddać do punktu zbiórki w celu recyklingu urządzeń elektrycznych i elektronicznych.

VEVOR®

TOUGH TOOLS, HALF PRICE

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support
