Produkttyp	Industrielles CO2-Laserrohr
Marke	Vevor
Modell	T100
Lasermedium	CO2
Nennleistung	100 W
Rohrdurchmesser	Φ80 mm
Rohrlänge	1450 mm
Zündspannung	24 kV
Betriebsspannung	17 kV
Empfohlener Betriebsstrom	6-24 mA
Wellenlänge	9,3-10,6 μm
Laserstrahldurchmesser	5-7 mm
Lebensdauer (>70% Auslastung)	10.000 Stunden
Empfohlener Kühlwasserdurchfluss	13-15 L/min
Empfohlene Kühlwassertemperatur	15-25 °C
Empfohlene Betriebstemperatur	20-30 °C
Lasersicherheitsklasse	Klasse 4
Zu vermeidende Materialien	Brennbare Materialien oder flüchtige Dämpfe
Erforderliche persönliche Schutzausrüstung	Laserschutzbrille
Wartung des Halbspiegel	Mit Alkohol getränkter Wattestäbchen, sanfte kreisende Bewegungen
Empfohlenes Kühlmittel	Destilliertes Wasser
Elektronische Garantie	www.vevor.com/support

Häufig gestellte Fragen - T100 Vevor

Welche Risiken bestehen bei der Verwendung dieses Lasers der Klasse 4?

Der Laser der Klasse 4 kann schwere Verletzungen oder Sachschäden verursachen. Er sollte nicht in der Nähe von brennbaren Materialien oder flüchtigen Dämpfen verwendet werden. Tragen Sie immer eine geeignete Schutzbrille und platzieren Sie keine Körperteile im Strahlengang des Lasers.

Wie installiere ich das T100-Laserrohr richtig?

Schließen Sie die positive Elektrode an den Laserausgang an, die negative Elektrode an die Stromversorgung, und verbinden Sie die Kühlschläuche: den Wassereinlass mit dem Laserausgang, den Wasserauslass (Rücklauf) mit dem Kühlkreislauf. Stellen Sie sicher, dass der Wasserdurchfluss 13-15 L/min beträgt und das Wasser 15-25°C hat.

Wie hoch ist die Lebensdauer des T100-Laserrohrs?

Das T100-Laserrohr hat eine Lebensdauer von 10.000 Stunden bei mehr als 70% Auslastung. Um die Lebensdauer zu verlängern, überschreiten Sie nicht die Nennleistung und lassen Sie das Rohr nach einigen Stunden Dauerbetrieb ruhen.

Wie warte ich das Laserrohr?

Reinigen Sie die Oberfläche des Rohrs mit einem weichen, trockenen Tuch. Für den Halbspiegel verwenden Sie einen mit Alkohol getränkten Wattestäbchen und sanfte kreisende Bewegungen. Reinigen Sie das Rohr niemals, wenn es heiß ist. Verwenden Sie destilliertes Wasser, um Verunreinigungen zu vermeiden.

Kann ich den Laser unbeaufsichtigt lassen?

Nein, lassen Sie den Laser während des Betriebs niemals unbeaufsichtigt. Er muss ständig überwacht werden, um Unfälle zu vermeiden.

Welche Materialien kann ich mit diesem Laser schneiden oder gravieren?

Der CO2-Laser kann verschiedene Materialien wie Holz, Acryl, Leder, Papier usw. bearbeiten. Einige Materialien setzen jedoch giftige Gase frei oder sind brennbar. Informieren Sie sich vor der Verwendung über jedes Material.

Was tun, wenn das Laserrohr nicht zündet?

Überprüfen Sie zuerst die Stromversorgung und die Hochspannungsanschlüsse. Stellen Sie sicher, dass der Kühlkreislauf ordnungsgemäß funktioniert (Durchfluss und Wassertemperatur). Wenn das Problem weiterhin besteht, wenden Sie sich an den technischen Support unter www.vevor.com/support.

Wie hoch ist die Betriebsspannung des T100?

Die Zündspannung beträgt 24 kV und die Betriebsspannung 17 kV. Der empfohlene Strom liegt zwischen 6 und 24 mA.

Wie entsorge ich das Laserrohr am Ende seiner Lebensdauer?

Das Produkt unterliegt der europäischen Richtlinie 2012/19/EG. Werfen Sie es nicht in den Hausmüll. Geben Sie es an einer Sammelstelle für das Recycling von Elektro- und Elektronikgeräten ab.

Kann ich Leitungswasser zur Kühlung verwenden?

Es wird dringend empfohlen, destilliertes Wasser zu verwenden, um die Ansammlung von Verunreinigungen zu vermeiden, die den Kühlkreislauf verstopfen und das Rohr beschädigen könnten.

BEDIENUNGSANLEITUNG T100 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

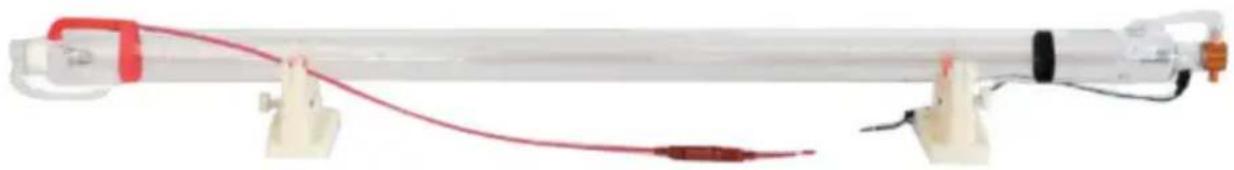

CO2-LASERROHR

MODELL: C70/T90/T100/T130

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

CO2-LASERROHR

MODELL: C70

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE

1. NUR in voller Übereinstimmung mit allen geltenden lokalen und nationalen Gesetzen und Vorschriften verwenden.
2. Es handelt sich um einen Laser der Klasse 4, welcher bei unsachgemäßer Anwendung zu schweren Verletzungen oder Sachschäden führen kann.

1. Verwenden Sie diesen Laser NICHT in der Nähe von brennbaren Materialien oder flüchtigen Dämpfen, da diese sich entzünden könnten.
2. Stellen Sie sicher, dass die Elektroden und die Emissionslinse der Laserröhre sauber gehalten werden und staubfrei.
3. Platzieren Sie KEINE Körperteile im Weg des Lasers.
4. Tragen Sie beim Betrieb dieses Lasers IMMER geeignete persönliche Schutzausrüstung wie eine Schutzbrille. Es wird außerdem empfohlen, den Arbeitsplatz abzusichern oder Schutzwände um den Laserpfad herum aufzustellen, um Verletzungen von Passanten zu vermeiden.
5. Seien Sie IMMER äußerst vorsichtig im Umgang mit den Hochspannungsleitungen der Röhre. Verbindungen.
6. Der Arbeitsbereich MUSS mit geeigneter Feuerlöschausrüstung ausgestattet sein.
7. Bestimmte Materialien können bei Laserbestrahlung Gase oder Strahlung abgeben. Es liegt in der Verantwortung des Käufers, sich vor der Laserbestrahlung über die verwendeten Materialien zu informieren, damit geeignete Vorsichtsmaßnahmen ergriffen und geeignete Ausrüstung verwendet werden kann.
8. Lassen Sie diesen Laser während des Betriebs NICHT unbeaufsichtigt.
9. Erlauben Sie Minderjährigen oder ungeschultem Personal NICHT, diesen Laser zu benutzen.
   Lassen Sie elektrische Anschlüsse NUR von geschultem Fachpersonal vornehmen oder anpassen.
10. Verwenden Sie diesen Laser NICHT in übermäßig heißen oder feuchten Umgebungen.
11. Zerlegen Sie diesen Laser NICHT ohne entsprechende Schulung.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

MODELL UND PARAMETER

Modell	C70	T90	T100	T130
Lasermedium	CO2	CO2	CO2	CO2
Leistung	60W	90W	100 W	130 W
Rohrdurchmesser	Φ55mm	Φ80mm	Φ80mm	Φ80mm
Länge	1250 mm	1250 mm	1450 mm	1650 mm
Auslösende Spannung	19 kV	22KV	24 KV	27KV
Betriebsspannung	16 kV	15 kV	17 kV	19 kV
Empfohlener Strom	5-18mA	6-22mA	6-24mA	6-28mA
Wellenlänge	9,3-10,6 m
Laserstrahldurchmesser	4-6 mm			5-7 mm
Lebensdauer (> 70 % Nutzung)	5000–6000 Stunden. 10000 Stunden
Empfohlenes Wasser Durchflussrate	2–10 l/min		13–15 l/min
Empfohlenes Wasser Temperatur	15-25°
Empfohlen Betriebsbereit Temperatur	20-30°

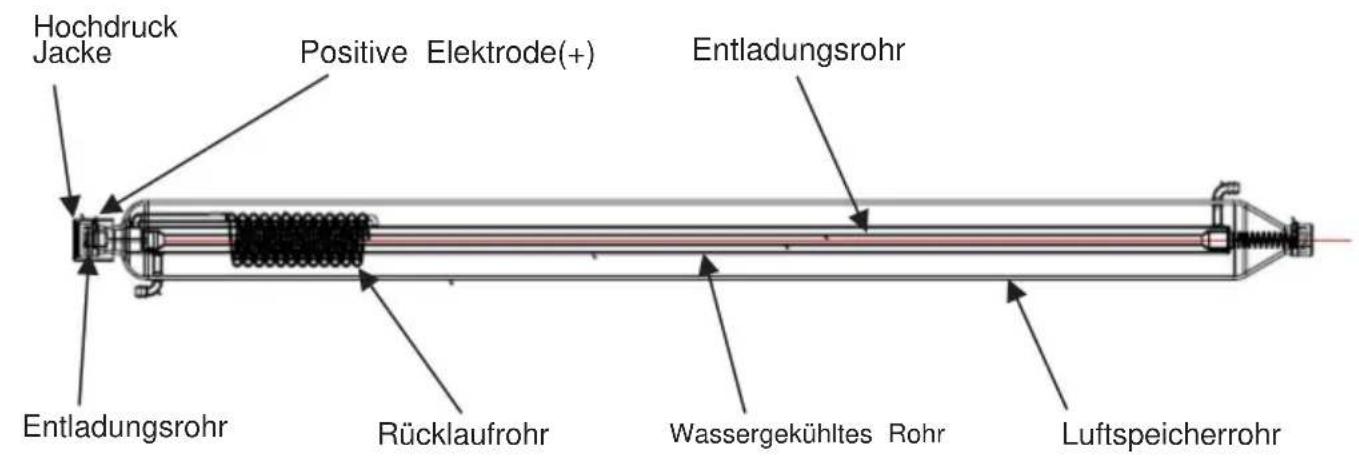

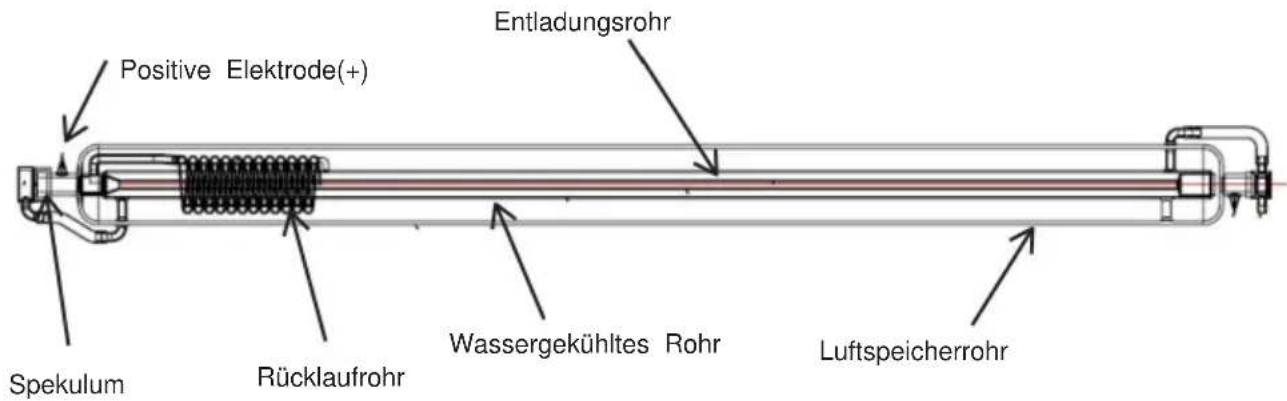

STRUKTURDIAGRAMM

MODELL: C70

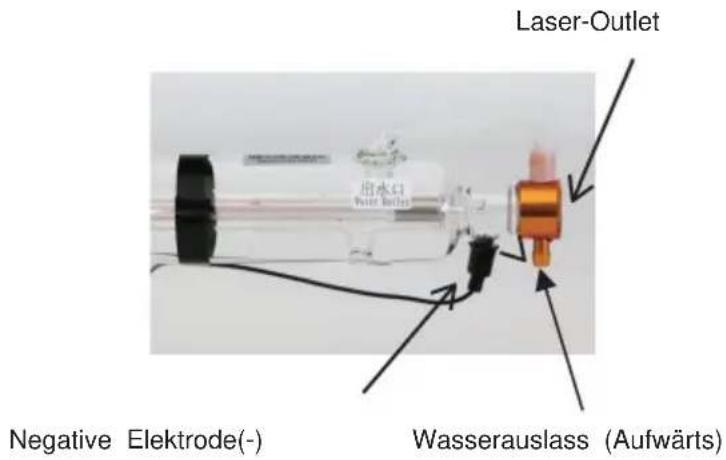

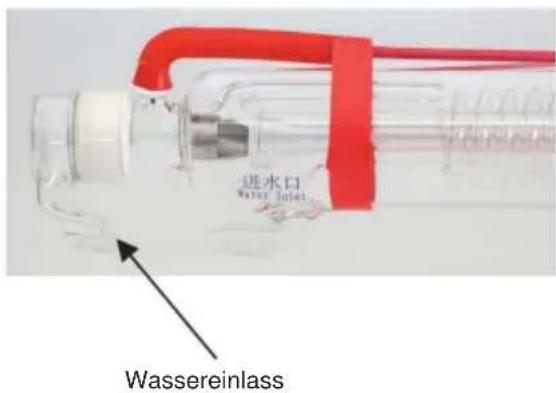

STRUKTURDIAGRAMM

MODELL: T90/T100/T130

Laser-OutletWassereinlass

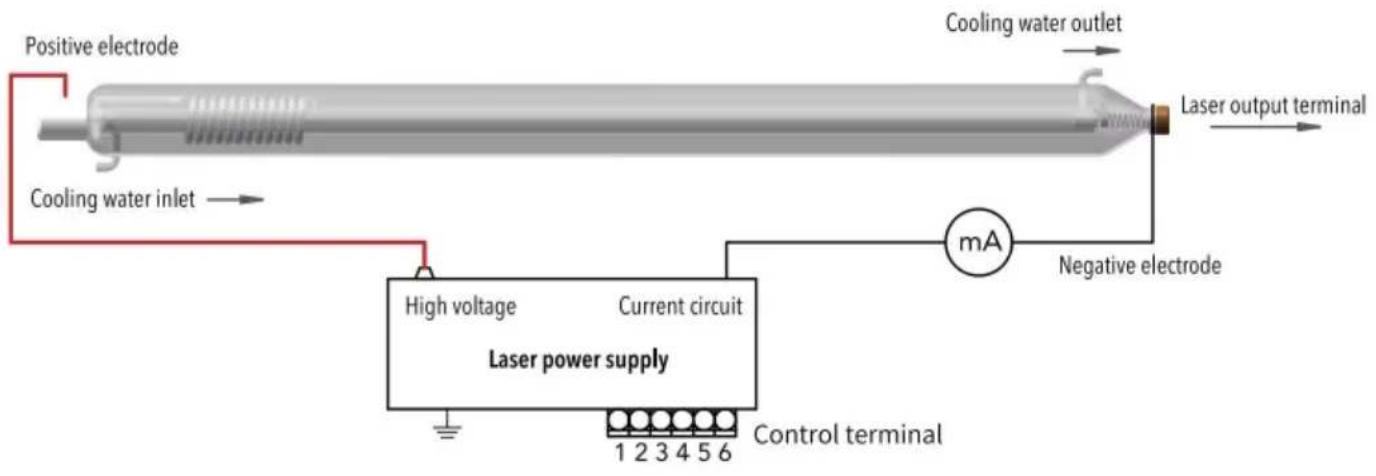

INSTALLATION

WARTUNG

1. Entfernen Sie Staub und Schmutz von der Oberfläche des Rohrs, falls dieser sichtbar wird. Verwenden Sie für die meisten Oberflächen ein weiches, trockenes Tuch. Verwenden Sie für den halbtransparenten Spiegel am Ende des Rohrs ein in Alkohol getränktes Wattestäbchen und reinigen Sie ihn mit sanften kreisenden Bewegungen. Reinigen Sie das Rohr nur, wenn es vollständig abgekühlt ist, niemals, wenn es noch warm vom Gebrauch ist. Verwenden Sie niemals Reinigungslösungen, die Rückstände auf dem Glas oder Spiegel hinterlassen könnten.
2. Sorgen Sie während der Anwendung IMMER für einen konstanten Fluss kühlen, aber nicht eiskalten Wassers. Um die Ansammlung von Verunreinigungen zu vermeiden, wird dringend die Verwendung von destilliertem Wasser empfohlen. Überprüfen Sie visuell, dass der Kühlpfad mit Wasser gefüllt ist und alle Luftblasen entfernt wurden, bevor Sie den Laser aktivieren.
3. Um optimale Ergebnisse zu erzielen, überschreiten Sie niemals die Nennleistung der Röhre und gönnen Sie der Röhre nach jeweils einigen Stunden Dauerbetrieb eine Ruhepause.

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. So gekennzeichnete Produkte dürfen nicht im normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.
