T100 - Laser industriale Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Tubo laser CO2 industriale
Marca	Vevor
Modello	T100
Mezzo laser	CO2
Potenza nominale	100 W
Diametro del tubo	Φ80 mm
Lunghezza del tubo	1450 mm
Tensione di innesco	24 kV
Tensione operativa	17 kV
Corrente operativa raccomandata	6-24 mA
Lunghezza d'onda	9,3-10,6 μm
Diametro del fascio laser	5-7 mm
Durata (a >70% di utilizzo)	10 000 ore
Portata d'acqua di raffreddamento raccomandata	13-15 L/min
Temperatura dell'acqua di raffreddamento raccomandata	15-25 °C
Temperatura operativa raccomandata	20-30 °C
Classe di sicurezza laser	Classe 4
Materiali da evitare	Materiali combustibili o fumi volatili
Protezione individuale richiesta	Occhiali di protezione laser
Manutenzione dello specchio semi-trasparente	Bastoncino di cotone imbevuto di alcool, movimenti circolari delicati
Refrigerante raccomandato	Acqua distillata
Garanzia elettronica	www.vevor.com/support

Domande frequenti - T100 Vevor

Quali sono i rischi legati all'utilizzo di questo laser di classe 4?

Il laser di classe 4 può causare lesioni gravi o danni materiali. Non deve essere utilizzato vicino a materiali combustibili o fumi volatili. Indossare sempre adeguati occhiali di protezione e non posizionare alcuna parte del corpo sul percorso del laser.

Come installare correttamente il tubo laser T100?

Collegare l'elettrodo positivo all'uscita laser, l'elettrodo negativo all'alimentazione e connettere i tubi di raffreddamento: l'ingresso dell'acqua all'uscita laser, l'uscita dell'acqua (ritorno) al circuito di raffreddamento. Assicurarsi che la portata d'acqua sia di 13-15 L/min e che l'acqua sia a 15-25°C.

Qual è la durata del tubo laser T100?

Il tubo laser T100 ha una durata di 10 000 ore a oltre il 70% di utilizzo. Per prolungarne la durata, non superare la potenza nominale e lasciare riposare il tubo dopo alcune ore di lavoro continuo.

Come effettuare la manutenzione del tubo laser?

Pulire la superficie del tubo con un panno morbido e asciutto. Per lo specchio semi-trasparente, utilizzare un bastoncino di cotone imbevuto di alcool con movimenti circolari delicati. Non pulire mai il tubo quando è caldo. Utilizzare acqua distillata per evitare contaminanti.

Posso utilizzare il laser senza supervisione?

No, non lasciare mai il laser incustodito durante il funzionamento. Deve essere costantemente sorvegliato per evitare incidenti.

Quali materiali posso tagliare o incidere con questo laser?

Il laser CO2 può lavorare vari materiali come legno, acrilico, cuoio, carta, ecc. Tuttavia, alcuni materiali emettono gas tossici o sono infiammabili. Informarsi su ogni materiale prima dell'uso.

Cosa fare se il tubo laser non si accende?

Controllare prima l'alimentazione elettrica e le connessioni ad alta tensione. Assicurarsi che il circuito di raffreddamento funzioni correttamente (portata e temperatura dell'acqua). Se il problema persiste, contattare il supporto tecnico a www.vevor.com/support.

Qual è la tensione operativa del T100?

La tensione di innesco è di 24 kV e la tensione operativa è di 17 kV. La corrente raccomandata è compresa tra 6 e 24 mA.

Come smaltire il tubo laser a fine vita?

Il prodotto è soggetto alla direttiva europea 2012/19/CE. Non gettarlo con i rifiuti domestici. Depositarlo in un punto di raccolta per il riciclaggio delle apparecchiature elettriche ed elettroniche.

Posso usare acqua del rubinetto per il raffreddamento?

È fortemente raccomandato l'uso di acqua distillata per evitare l'accumulo di contaminanti che potrebbero ostruire il circuito di raffreddamento e danneggiare il tubo.

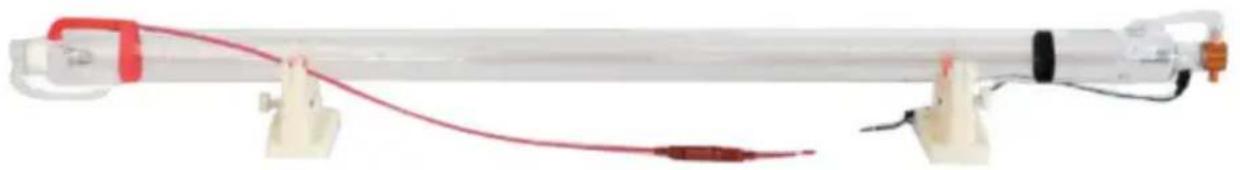

MANUALE UTENTE T100 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

TUBO LASER CO2

MODELLO: C70/T90/T100/T130

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

TUBO LASER CO2

MODELLO: C70

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI DI SICUREZZA

1. Utilizzare ESCLUSIVAMENTE nel pieno rispetto di tutte le leggi e normative locali e nazionali applicabili.
2. Questo è un laser di classe 4 che può causare gravi lesioni o danni alla proprietà se utilizzato in modo improprio.

1. NON utilizzare questo laser in prossimità di materiali combustibili o fumi volatili poiché potrebbero infiammarsi.
2. Assicurarsi che gli elettrodi e la lente di emissione del tubo laser siano mantenuti puliti e privo di polvere.
3. NON posizionare nessuna parte del corpo nel percorso del laser.
4. Indossare SEMPRE un'adeguata attrezzatura di protezione personale, come occhiali protettivi, quando si utilizza questo laser. Si raccomanda inoltre di mettere in sicurezza il luogo di lavoro o di erigere schermi protettivi attorno al percorso del laser per evitare lesioni ai passanti.
5. Usare SEMPRE la massima cautela in prossimità dell'alta tensione elettrica del tubo connessioni.
6. L'area di lavoro DEVE essere dotata di idonee attrezzature antincendio.
7. Alcuni materiali possono emettere gas o radiazioni quando esposti ai laser. È responsabilità dell'acquirente ricercare i materiali di lavoro prima di esporli al laser, in modo da poter utilizzare le precauzioni e le attrezzature appropriate.
8. NON lasciare il laser incustodito durante il funzionamento.
9. NON consentire a minori o personale non addestrato di utilizzare questo laser.

Lasciare che SOLO tecnici qualificati effettuino o regolino i collegamenti elettrici.

1. NON utilizzare questo laser in ambienti eccessivamente caldi o umidi.
2. NON smontare questo laser senza la formazione adeguata.

SALVA QUESTE ISTRUZIONI

MODELLO E PARAMETRI

Modello	C70	T90	T100	T130
Laser Medio	CO2	CO2 CO2	CO2
Energia	60 W	90 W	100W	130W
Diametro del tubo	Φ55mm	Φ80mm	Φ80mm	Φ80mm
Lunghezza	1250mm	1250mm	1450mm	1650mm
Trigging voltage	19KV	22KV	24 chilovolt	27KV
Tensione di lavoro	16KV	15KV	17KV	19KV
Corrente consigliata	5-18 mA	6-22mA	6-24mA	6-28mA
Lunghezza d'onda	9,3-10,6 metri
Diametro del raggio laser	4-6mm			5-7mm
Durata (>70% di utilizzo) 5000-6000H		10000 ore
Acqua consigliata Portata	2-10 l/min		13-15 l/min
Acqua consigliata Temperatura	15-25°
Raccomandato Operativo Temperatura	20-30°

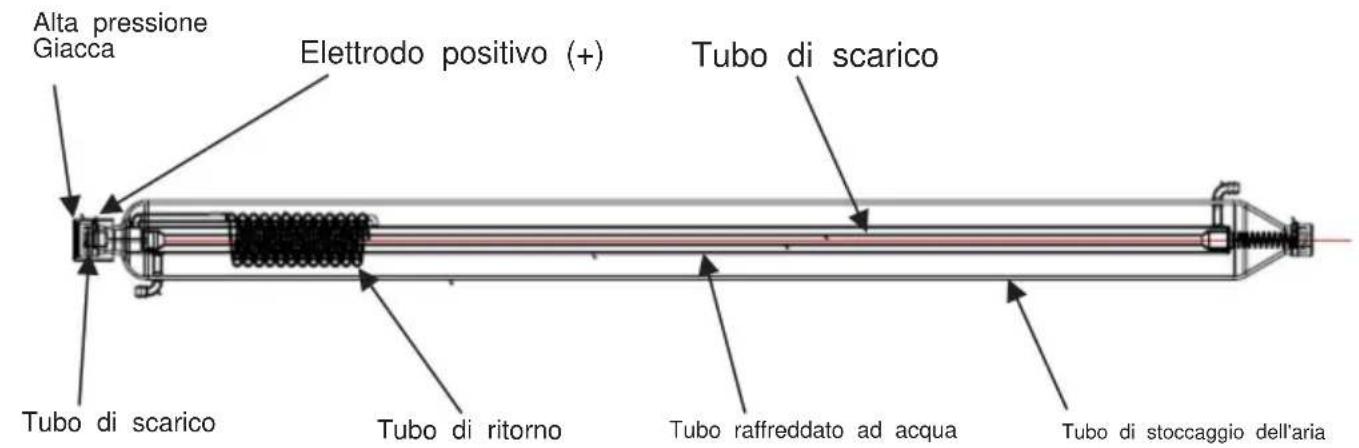

SCHEMA DELLA STRUTTURA

MODELLO: C70

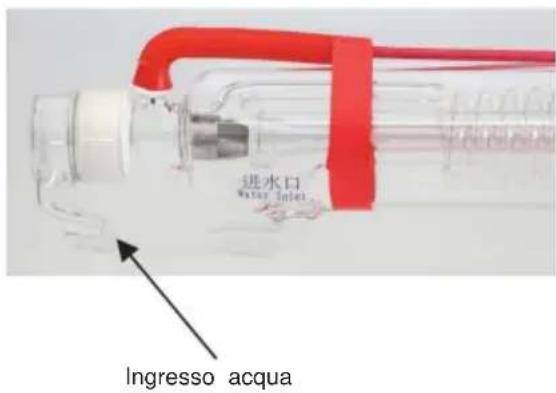

SCHEMA DELLA STRUTTURA

MODELLO: T90/T100/T130

Uscita acqua (rivolta verso l'alto) Elettrodo negativo (-)

Presa laseringresso acqua

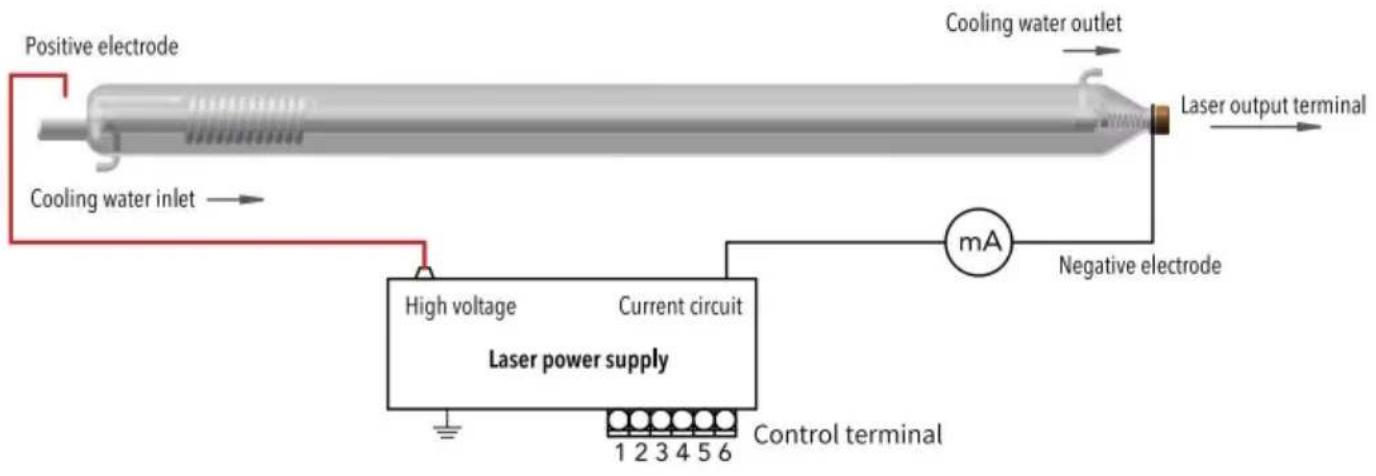

INSTALLAZIONE

MANUTENZIONE

1. Rimuovere polvere o detriti dalla superficie del tubo se diventano visibili. Utilizzare un panno morbido e asciutto per la maggior parte delle superfici. Utilizzare un batuffolo di cotone imbevuto di alcol per lo specchio semitrasparente all'estremità del tubo, pulendo con delicati movimenti circolari. Pulire il tubo solo quando è completamente raffreddato, mai quando è ancora caldo per l'uso. Non utilizzare mai soluzioni detergenti che potrebbero lasciare residui sul vetro o sullo specchio.
2. Mantenere SEMPRE un flusso costante di acqua fresca, ma non ghiacciata, durante l'uso Si raccomanda vivamente di utilizzare acqua distillata per evitare l'accumulo di contaminanti. Prima di attivare il laser, verificare visivamente che l'acqua abbia riempito il percorso di raffreddamento e che tutte le bolle d'aria siano state rimosse.
3. Per ottenere risultati ottimali, non superare mai la potenza nominale del tubo e lasciarlo riposare dopo alcune ore di lavoro continuo.

Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede la raccolta differenziata dei rifiuti nell'Unione Europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di dispositivi elettrici ed elettronici
