Type de produit	Tube laser CO2 industriel
Marque	Vevor
Modèle	T100
Milieu laser	CO2
Puissance nominale	100 W
Diamètre du tube	Φ80 mm
Longueur du tube	1450 mm
Tension de déclenchement	24 kV
Tension de fonctionnement	17 kV
Courant de fonctionnement recommandé	6-24 mA
Longueur d'onde	9,3-10,6 μm
Diamètre du faisceau laser	5-7 mm
Durée de vie (à >70% d'utilisation)	10 000 heures
Débit d'eau de refroidissement recommandé	13-15 L/min
Température de l'eau de refroidissement recommandée	15-25 °C
Température de fonctionnement recommandée	20-30 °C
Classe de sécurité laser	Classe 4
Matériaux à éviter	Matériaux combustibles ou fumées volatiles
Protection individuelle requise	Lunettes de protection laser
Entretien du miroir semi-transparent	Coton-tige imbibé d'alcool, mouvements circulaires doux
Réfrigérant recommandé	Eau distillée
Garantie électronique	www.vevor.com/support

FOIRE AUX QUESTIONS - T100 Vevor

Quels sont les risques liés à l'utilisation de ce laser de classe 4 ?

Le laser de classe 4 peut provoquer des blessures graves ou des dommages matériels. Il ne doit pas être utilisé à proximité de matériaux combustibles ou de fumées volatiles. Portez toujours des lunettes de protection appropriées et ne placez aucune partie du corps sur le trajet du laser.

Comment installer correctement le tube laser T100 ?

Branchez l'électrode positive à la sortie laser, l'électrode négative à l'alimentation, et connectez les tuyaux de refroidissement : l'arrivée d'eau à la sortie laser, la sortie d'eau (retournement) au circuit de refroidissement. Assurez-vous que le débit d'eau est de 13-15 L/min et que l'eau est à 15-25°C.

Quelle est la durée de vie du tube laser T100 ?

Le tube laser T100 a une durée de vie de 10 000 heures à plus de 70% d'utilisation. Pour prolonger sa durée, ne dépassez pas la puissance nominale et laissez le tube se reposer après quelques heures de travail continu.

Comment entretenir le tube laser ?

Nettoyez la surface du tube avec un chiffon doux et sec. Pour le miroir semi-transparent, utilisez un coton-tige imbibé d'alcool avec des mouvements circulaires doux. Ne nettoyez jamais le tube lorsqu'il est chaud. Utilisez de l'eau distillée pour éviter les contaminants.

Puis-je utiliser le laser sans surveillance ?

Non, ne laissez jamais le laser sans surveillance pendant son fonctionnement. Il doit être constamment surveillé pour éviter les accidents.

Quels matériaux puis-je découper ou graver avec ce laser ?

Le laser CO2 peut traiter divers matériaux comme le bois, l'acrylique, le cuir, le papier, etc. Cependant, certains matériaux émettent des gaz toxiques ou sont inflammables. Renseignez-vous sur chaque matériau avant utilisation.

Que faire si le tube laser ne s'allume pas ?

Vérifiez d'abord l'alimentation électrique et les connexions haute tension. Assurez-vous que le circuit de refroidissement fonctionne correctement (débit et température d'eau). Si le problème persiste, contactez le support technique à www.vevor.com/support.

Quelle est la tension de fonctionnement du T100 ?

La tension de déclenchement est de 24 kV et la tension de fonctionnement est de 17 kV. Le courant recommandé se situe entre 6 et 24 mA.

Comment éliminer le tube laser en fin de vie ?

Le produit est soumis à la directive européenne 2012/19/CE. Ne le jetez pas avec les déchets ménagers. Déposez-le dans un point de collecte pour le recyclage des appareils électriques et électroniques.

Puis-je utiliser de l'eau du robinet pour le refroidissement ?

Il est fortement recommandé d'utiliser de l'eau distillée pour éviter l'accumulation de contaminants qui pourraient obstruer le circuit de refroidissement et endommager le tube.

MODE D'EMPLOI T100 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

TUBE LASER CO2

MODÈLE : C70/T90/T100/T130

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

TUBE LASER CO2

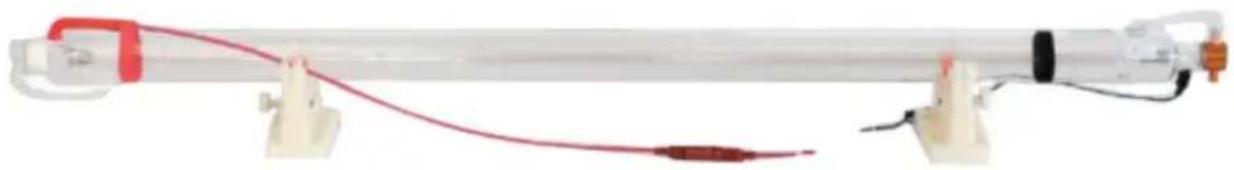

MODÈLE : C70

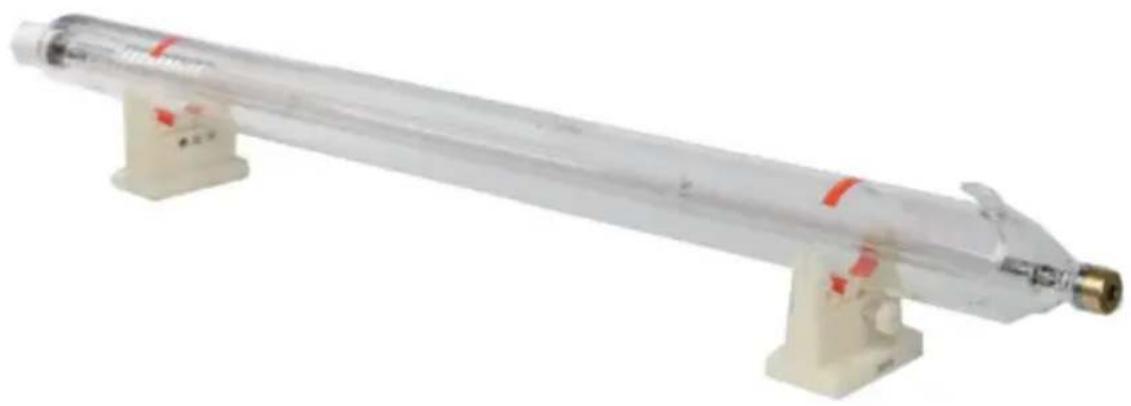

MODÈLE : T90/T100/T130

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas à nous contacter :

Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

CONSIGNES DE SÉCURITÉ

1. Utiliser UNIQUEMENT en totale conformité avec toutes les lois et réglementations locales et nationales applicables.
2. Il s'agit d'un laser de classe 4 qui peut entraîner des blessures graves ou des dommages matériels s'il est utilisé de manière incorrecte.

1. N'utilisez PAS ce laser à proximité de matériaux combustibles ou de fumées volatiles car ils pourraient s'enflammer.
2. Assurez-vous que les électrodes et la lentille d'émission du tube laser sont maintenues propres et sans poussière.
3. NE placez AUCUNE partie du corps sur le trajet du laser.
4. Portez TOUJOURS un équipement de protection individuelle approprié, tel que des lunettes de protection, lorsque vous utilisez ce laser. Il est également recommandé de sécuriser le chantier ou d'ériger des écrans de protection autour du trajet du laser pour éviter de blesser les passants.
5. Soyez TOUJOURS extrêmement prudent à proximité du circuit électrique haute tension du tube. relations.
6. La zone de travail DOIT être équipée d'un équipement de lutte contre l'incendie approprié.
7. Certains matériaux peuvent émettre des gaz ou des radiations lorsqu'ils sont exposés au laser. Il incombe à l'acheteur de se renseigner sur les matériaux de travail avant de les exposer au laser afin de pouvoir utiliser les précautions et l'équipement appropriés.
8. NE laissez PAS ce laser sans surveillance pendant son fonctionnement.
9. NE PAS permettre aux mineurs ou au personnel non formé d'utiliser ce laser.

Autoriser UNIQUEMENT des techniciens qualifiés à effectuer ou à régler ses connexions électriques.

1. N'utilisez PAS ce laser dans des environnements trop chauds ou humides.

2. NE démontez PAS ce laser sans formation adéquate.

CONSERVEZ CES INSTRUCTIONS

MODÈLE ET PARAMÈTRES

Modèle	C70	T90	T100	T130
Laser Moyen	CO2	CO2	CO2	CO2
Pouvoir	60W	90W	100 W	130 W
Diamètre du tuyau	Φ55mm	Φ80mm	Φ80mm	Φ80mm
Longueur	1250mm	1250mm	1450mm	1650mm
Tension de déclenchement	19KV	22KV	24 KV	27KV
Tension de fonctionnement	16KV	15KV	17KV	19KV
Courant recommandé	5-18mA	6-22mA	6 -24mA	6 -28mA
Longueur d'onde	9,3-10,6 mμ
Diamètre du faisceau laser	4-6 mm			5-7 mm
Durée de vie (> 70 % d'utilisation) 5000-6000H 10000H
Eau recommandée Débit	2-10L/min		13-15L/min
Eau recommandée Température	15-25°
Recommandé Opérationnel Température	20-30°

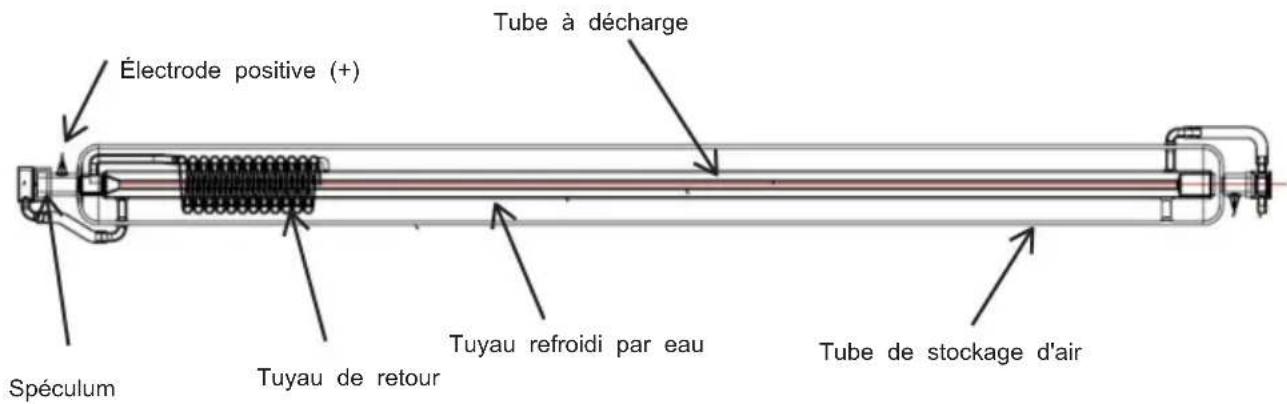

SCHÉMA DE STRUCTURE

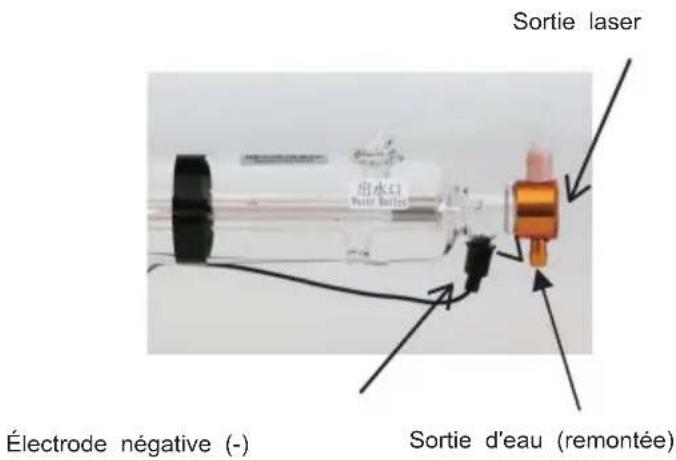

MODÈLE : C70

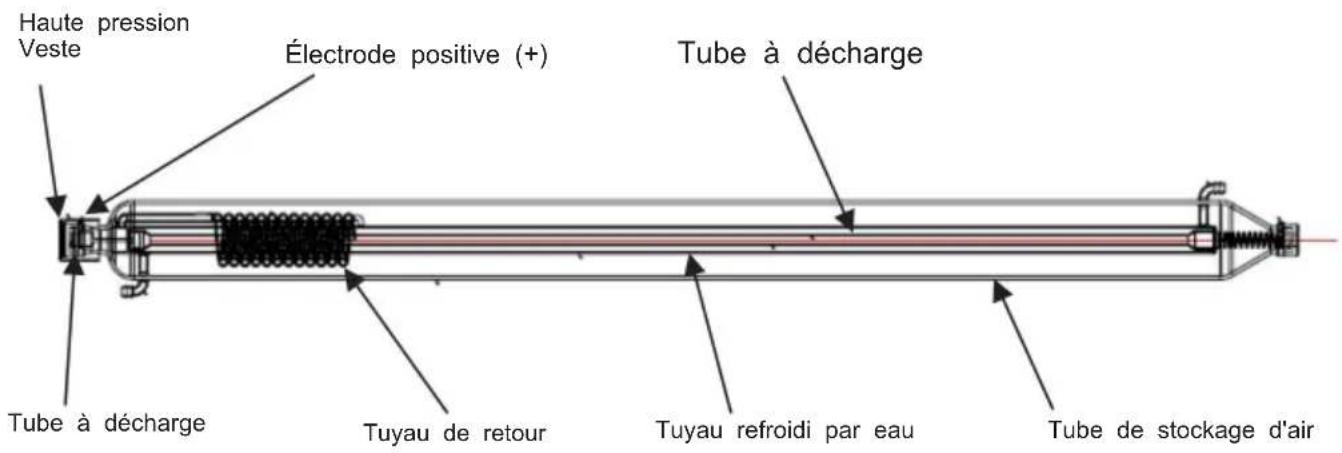

SCHÉMA DE STRUCTURE

MODÈLE : T90/T100/T130

Sortie d'eau (retournement) Électrode négative (-)

Sortie laserArrivée d'eau

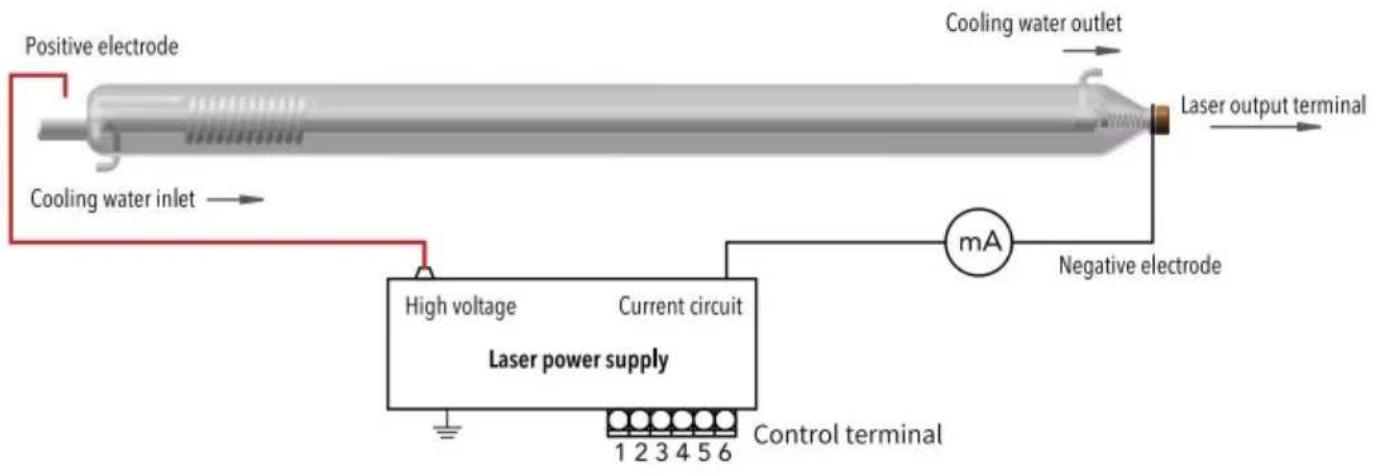

INSTALLATION

ENTRETIEN

1. Retirez toute poussière ou débris de la surface du tube si cela devient visible. Utilisez un chiffon doux et sec pour la plupart des surfaces. Utilisez un coton-tige imbibé d'alcool pour le miroir semi-transparent à l'extrémité du tube, en nettoyant en mouvements circulaires doux. Ne nettoyez le tube que lorsqu'il est complètement refroidi, jamais lorsqu'il est encore chaud après utilisation.
   N'utilisez jamais de solutions de nettoyage qui pourraient laisser des résidus sur le verre ou le miroir.
2. Gardez TOUJOURS un débit constant d'eau fraîche mais pas glacée pendant l'utilisation. L'utilisation d'eau distillée pour éviter l'accumulation de contaminants est fortement recommandée. Confirmez visuellement que l'eau a rempli le chemin de refroidissement et que toutes les bulles d'air ont été éliminées avant d'activer le laser.
3. Pour de meilleurs résultats, ne dépassez jamais la puissance nominale du tube et laissez le tube se reposer après quelques heures de travail continu.

Ce produit est soumis aux dispositions de la directive européenne 2012/19/CE. Le symbole représentant une poubelle à roulettes barrée indique que le produit doit faire l'objet d'une collecte sélective des déchets dans l'Union européenne. Cela s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits marqués comme tels ne peuvent pas être jetés avec les déchets ménagers normaux, mais doivent être déposés dans un point de collecte pour le recyclage des appareils électriques et électroniques.
