Tipo di prodotto	Tubo laser CO2
Marca	Vevor
Modello	T90
Potenza	90 W
Lunghezza	1250 mm
Diametro del tubo	Φ80 mm
Tensione di innesco	22 KV
Tensione di funzionamento	15 KV
Corrente consigliata	6-22 mA
Lunghezza d'onda	9,3-10,6 μm
Diametro del fascio	5-7 mm
Durata	10000 ore (a >70% di utilizzo)
Portata d'acqua consigliata	13-15 L/min
Temperatura dell'acqua	15-25°C
Temperatura di funzionamento	20-30°C
Classe laser	4
Tipo di laser	CO2
Sicurezza	Indossare occhiali protettivi; non esporre il corpo; non lasciare incustodito; utilizzare in un ambiente sicuro con estintore.
Manutenzione	Pulire con panno morbido; specchio con bastoncino di cotone imbevuto di alcol; utilizzare acqua distillata; non pulire a caldo.
Installazione	Da un tecnico qualificato; rispettare lo schema di cablaggio; eliminare le bolle d'aria dal circuito di raffreddamento.
Parti principali	Elettrodo positivo, elettrodo negativo, tubo di scarica, specchio semitrasparente, tubi di raffreddamento.
Riparabilità	Rivolgersi a un tecnico qualificato per qualsiasi intervento interno.
Garanzia	Consultare il sito www.vevor.com/support per il certificato di garanzia elettronico.
Conformità	Direttiva europea 2012/19/CE (RAEE) - riciclaggio selettivo.

Domande frequenti - T90 Vevor

Qual è la potenza del tubo laser T90?

La potenza del tubo laser CO2 Vevor T90 è di 90 W. Ciò corrisponde a una corrente consigliata da 6 a 22 mA.

Quale tipo di raffreddamento è necessario per il tubo T90?

Il tubo richiede un raffreddamento ad acqua con una portata di 13-15 L/min e una temperatura dell'acqua compresa tra 15 e 25°C. È indispensabile utilizzare acqua distillata per evitare depositi.

Come pulire il tubo laser T90?

Utilizzare un panno morbido e asciutto per la superficie esterna. Per lo specchio semitrasparente all'estremità del tubo, utilizzare un bastoncino di cotone imbevuto di alcol effettuando movimenti circolari delicati. Non pulire mai il tubo quando è ancora caldo dopo l'uso.

Quali sono le istruzioni di sicurezza importanti?

Questo laser è di classe 4. Indossare sempre occhiali protettivi adatti. Non posizionare alcuna parte del corpo sul percorso del laser. Non lasciare l'apparecchio incustodito durante il funzionamento. Assicurarsi che l'area di lavoro sia dotata di un estintore.

Qual è la durata del tubo laser T90?

La durata è di 10.000 ore a oltre il 70% di utilizzo. Per prolungare la durata, non superare mai la potenza nominale e lasciare riposare il tubo dopo diverse ore di lavoro continuo.

Posso usare l'acqua del rubinetto per il raffreddamento?

No, è fortemente raccomandato utilizzare acqua distillata per evitare l'accumulo di contaminanti che potrebbero ostruire il circuito di raffreddamento o danneggiare il tubo.

Qual è il diametro del fascio laser del T90?

Il diametro del fascio laser è di 5 a 7 mm. Ciò dipende dalla configurazione esatta della macchina.

Come installare correttamente il tubo laser T90?

L'installazione deve essere effettuata da un tecnico qualificato. Seguire lo schema di struttura fornito: collegare l'elettrodo positivo e negativo all'alimentazione laser, collegare i tubi di raffreddamento (ingresso acqua e uscita acqua) e assicurarsi che non ci siano bolle d'aria nel circuito prima di attivare il laser.

Cosa fare in caso di malfunzionamento del tubo?

Contattare il supporto tecnico Vevor tramite www.vevor.com/support. Non tentare di riparare da soli il tubo, poiché contiene elementi ad alta tensione. Solo tecnici qualificati devono intervenire.

Il tubo T90 è compatibile con tutte le macchine laser CO2?

No, la compatibilità dipende dalla potenza, dalle dimensioni (lunghezza 1250 mm, diametro Φ80 mm) e dalle tensioni richieste dalla vostra macchina. Verificare che la vostra alimentazione laser possa fornire le tensioni di innesco (22 KV) e di funzionamento (15 KV) adatte.

MANUALE UTENTE T90 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

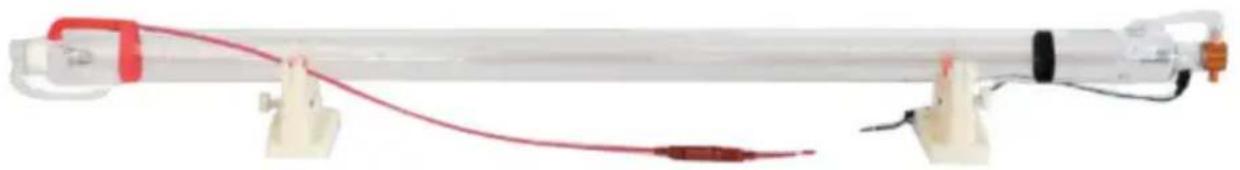

TUBO LASER CO2

MODELLO: C70/T90/T100/T130

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

TUBO LASER CO2

MODELLO: C70

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI DI SICUREZZA

1. Utilizzare ESCLUSIVAMENTE nel pieno rispetto di tutte le leggi e normative locali e nazionali applicabili.
2. Questo è un laser di classe 4 che può causare gravi lesioni o danni alla proprietà se utilizzato in modo improprio.

1. NON utilizzare questo laser in prossimità di materiali combustibili o fumi volatili poiché potrebbero infiammarsi.
2. Assicurarsi che gli elettrodi e la lente di emissione del tubo laser siano mantenuti puliti e privo di polvere.
3. NON posizionare nessuna parte del corpo nel percorso del laser.
4. Indossare SEMPRE un'adeguata attrezzatura di protezione personale, come occhiali protettivi, quando si utilizza questo laser. Si raccomanda inoltre di mettere in sicurezza il luogo di lavoro o di erigere schermi protettivi attorno al percorso del laser per evitare lesioni ai passanti.
5. Usare SEMPRE la massima cautela in prossimità dell'alta tensione elettrica del tubo connessioni.
6. L'area di lavoro DEVE essere dotata di idonee attrezzature antincendio.
7. Alcuni materiali possono emettere gas o radiazioni quando esposti ai laser. È responsabilità dell'acquirente ricercare i materiali di lavoro prima di esporli al laser, in modo da poter utilizzare le precauzioni e le attrezzature appropriate.
8. NON lasciare il laser incustodito durante il funzionamento.
9. NON consentire a minori o personale non addestrato di utilizzare questo laser.

Lasciare che SOLO tecnici qualificati effettuino o regolino i collegamenti elettrici.

1. NON utilizzare questo laser in ambienti eccessivamente caldi o umidi.
2. NON smontare questo laser senza la formazione adeguata.

SALVA QUESTE ISTRUZIONI

MODELLO E PARAMETRI

Modello	C70	T90	T100	T130
Laser Medio	CO2	CO2 CO2	CO2
Energia	60 W	90 W	100W	130W
Diametro del tubo	Φ55mm	Φ80mm	Φ80mm	Φ80mm
Lunghezza	1250mm	1250mm	1450mm	1650mm
Trigging voltage	19KV	22KV	24 chilovolt	27KV
Tensione di lavoro	16KV	15KV	17KV	19KV
Corrente consigliata	5-18 mA	6-22mA	6-24mA	6-28mA
Lunghezza d'onda	9,3-10,6 metri
Diametro del raggio laser	4-6mm			5-7mm
Durata (>70% di utilizzo) 5000-6000H		10000 ore
Acqua consigliata Portata	2-10 l/min		13-15 l/min
Acqua consigliata Temperatura	15-25°
Raccomandato Operativo Temperatura	20-30°

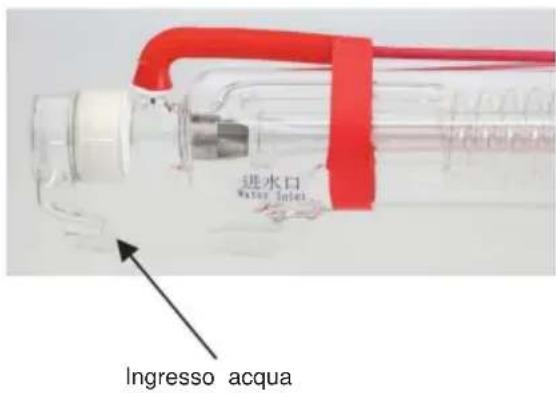

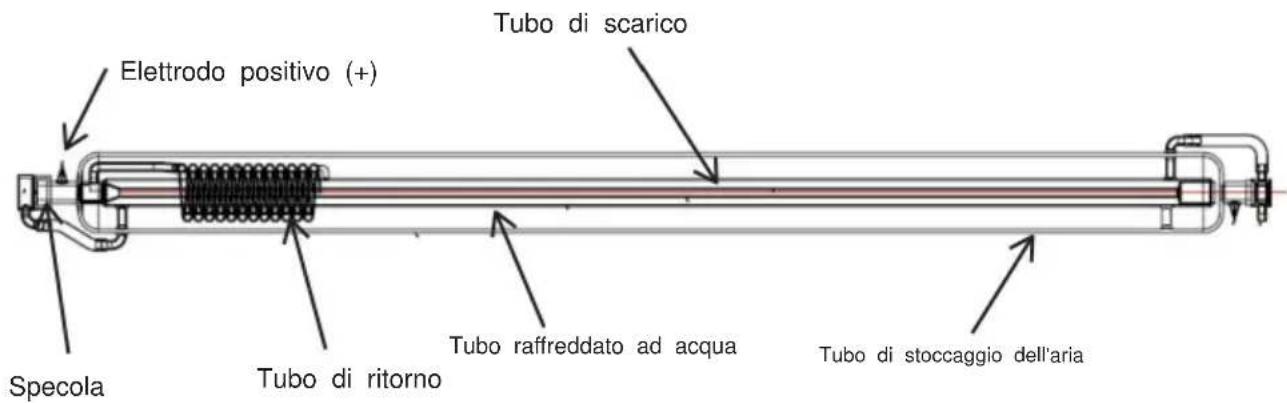

SCHEMA DELLA STRUTTURA

MODELLO: C70

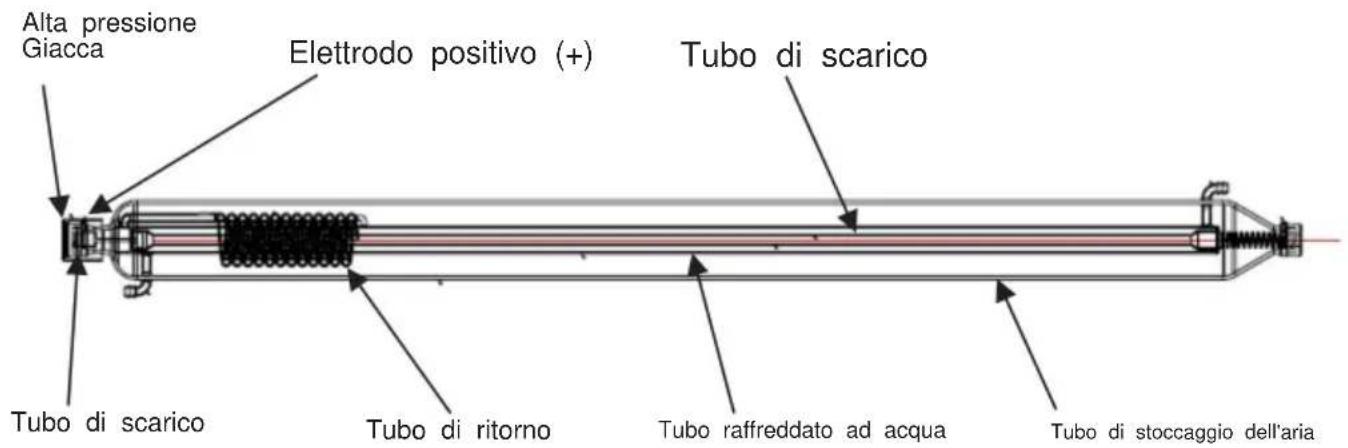

SCHEMA DELLA STRUTTURA

MODELLO: T90/T100/T130

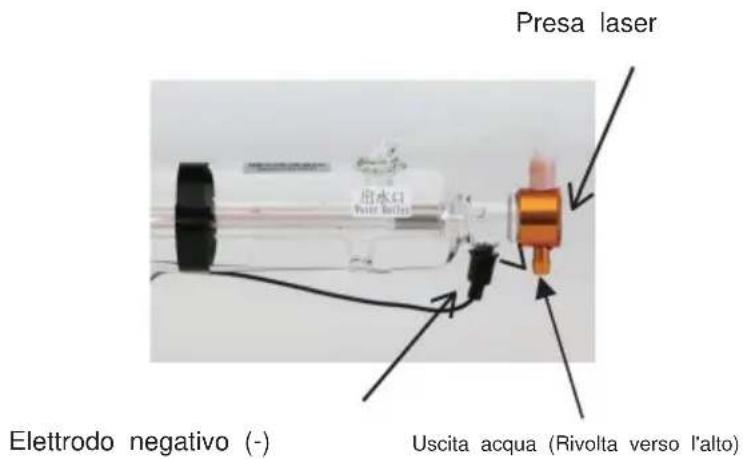

Uscita acqua (rivolta verso l'alto) Elettrodo negativo (-)

Presa laseringresso acqua

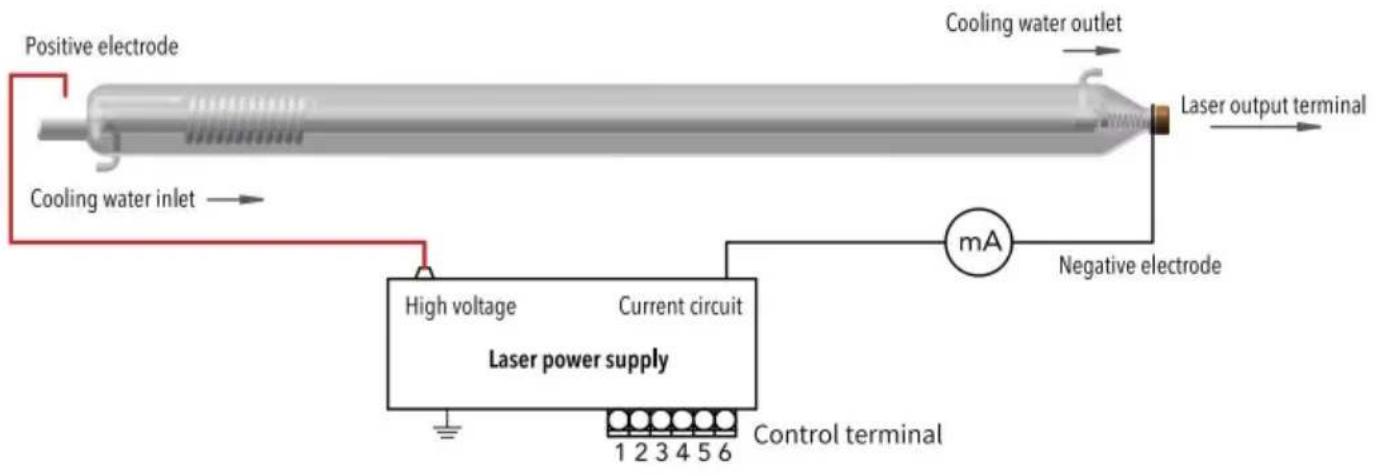

INSTALLAZIONE

MANUTENZIONE

1. Rimuovere polvere o detriti dalla superficie del tubo se diventano visibili. Utilizzare un panno morbido e asciutto per la maggior parte delle superfici. Utilizzare un batuffolo di cotone imbevuto di alcol per lo specchio semitrasparente all'estremità del tubo, pulendo con delicati movimenti circolari. Pulire il tubo solo quando è completamente raffreddato, mai quando è ancora caldo per l'uso. Non utilizzare mai soluzioni detergenti che potrebbero lasciare residui sul vetro o sullo specchio.
2. Mantenere SEMPRE un flusso costante di acqua fresca, ma non ghiacciata, durante l'uso Si raccomanda vivamente di utilizzare acqua distillata per evitare l'accumulo di contaminanti. Prima di attivare il laser, verificare visivamente che l'acqua abbia riempito il percorso di raffreddamento e che tutte le bolle d'aria siano state rimosse.
3. Per ottenere risultati ottimali, non superare mai la potenza nominale del tubo e lasciarlo riposare dopo alcune ore di lavoro continuo.

Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede la raccolta differenziata dei rifiuti nell'Unione Europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di dispositivi elettrici ed elettronici
