T90 - Industrielaser Vevor - Kostenlose Bedienungsanleitung

Produkttyp	CO2-Laserrohr
Marke	Vevor
Modell	T90
Leistung	90 W
Länge	1250 mm
Rohrdurchmesser	Φ80 mm
Zündspannung	22 KV
Betriebsspannung	15 KV
Empfohlener Strom	6-22 mA
Wellenlänge	9,3-10,6 μm
Strahldurchmesser	5-7 mm
Lebensdauer	10000 Stunden (bei >70% Nutzung)
Empfohlener Wasserdurchfluss	13-15 L/min
Wassertemperatur	15-25°C
Betriebstemperatur	20-30°C
Laserklasse	4
Lasertyp	CO2
Sicherheit	Schutzbrille tragen; Körper nicht dem Laser aussetzen; nicht unbeaufsichtigt lassen; in sicherer Umgebung mit Feuerlöscher verwenden.
Wartung	Mit weichem Tuch reinigen; Spiegel mit alkoholgetränktem Wattestäbchen; destilliertes Wasser verwenden; nicht heiß reinigen.
Installation	Durch qualifizierten Techniker; Schaltplan beachten; Luftblasen aus dem Kühlkreislauf entfernen.
Hauptteile	Positive Elektrode, negative Elektrode, Entladungsrohr, halbdurchlässiger Spiegel, Kühlschläuche.
Reparierbarkeit	Für interne Eingriffe einen qualifizierten Techniker hinzuziehen.
Garantie	Besuchen Sie www.vevor.com/support für das elektronische Garantiezertifikat.
Konformität	EU-Richtlinie 2012/19/EG (WEEE) - selektives Recycling.

Häufig gestellte Fragen - T90 Vevor

Wie hoch ist die Leistung des T90-Laserrohrs?

Die Leistung des Vevor T90 CO2-Laserrohrs beträgt 90 W. Dies entspricht einem empfohlenen Strom von 6 bis 22 mA.

Welche Kühlung ist für das T90-Rohr erforderlich?

Das Rohr benötigt eine Wasserkühlung mit einem Durchfluss von 13-15 L/min und einer Wassertemperatur zwischen 15 und 25°C. Es ist zwingend erforderlich, destilliertes Wasser zu verwenden, um Ablagerungen zu vermeiden.

Wie reinige ich das T90-Laserrohr?

Verwenden Sie ein weiches, trockenes Tuch für die Außenfläche. Für den halbdurchlässigen Spiegel am Ende des Rohrs verwenden Sie ein mit Alkohol getränktes Wattestäbchen und führen Sie sanfte kreisende Bewegungen aus. Reinigen Sie das Rohr niemals, wenn es nach dem Gebrauch noch heiß ist.

Welche wichtigen Sicherheitshinweise gibt es?

Dieser Laser ist der Klasse 4. Tragen Sie stets geeignete Schutzbrillen. Platzieren Sie keine Körperteile im Strahlengang des Lasers. Lassen Sie das Gerät während des Betriebs nicht unbeaufsichtigt. Stellen Sie sicher, dass der Arbeitsbereich mit einem Feuerlöscher ausgestattet ist.

Wie hoch ist die Lebensdauer des T90-Laserrohrs?

Die Lebensdauer beträgt 10.000 Stunden bei mehr als 70% Nutzung. Um die Lebensdauer zu verlängern, überschreiten Sie niemals die Nennleistung und lassen Sie das Rohr nach mehreren Stunden Dauerbetrieb ruhen.

Kann ich Leitungswasser zur Kühlung verwenden?

Nein, es wird dringend empfohlen, destilliertes Wasser zu verwenden, um die Ansammlung von Verunreinigungen zu vermeiden, die den Kühlkreislauf verstopfen oder das Rohr beschädigen könnten.

Welchen Durchmesser hat der Laserstrahl des T90?

Der Durchmesser des Laserstrahls beträgt 5 bis 7 mm. Dies hängt von der genauen Konfiguration der Maschine ab.

Wie installiere ich das T90-Laserrohr richtig?

Die Installation muss von einem qualifizierten Techniker durchgeführt werden. Befolgen Sie das mitgelieferte Aufbauschema: Schließen Sie die positive und negative Elektrode an die Laserstromversorgung an, verbinden Sie die Kühlschläuche (Wasserzulauf und -ablauf) und stellen Sie sicher, dass sich keine Luftblasen im Kreislauf befinden, bevor Sie den Laser aktivieren.

Was tun bei einer Fehlfunktion des Rohrs?

Kontaktieren Sie den Vevor-Support unter www.vevor.com/support. Versuchen Sie nicht, das Rohr selbst zu reparieren, da es Hochspannungselemente enthält. Nur qualifizierte Techniker sollten eingreifen.

Ist das T90-Rohr mit allen CO2-Lasermaschinen kompatibel?

Nein, die Kompatibilität hängt von der Leistung, den Abmessungen (Länge 1250 mm, Durchmesser Φ80 mm) und den Spannungen Ihrer Maschine ab. Überprüfen Sie, ob Ihre Laserstromversorgung die erforderliche Zündspannung (22 KV) und Betriebsspannung (15 KV) liefern kann.

BEDIENUNGSANLEITUNG T90 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

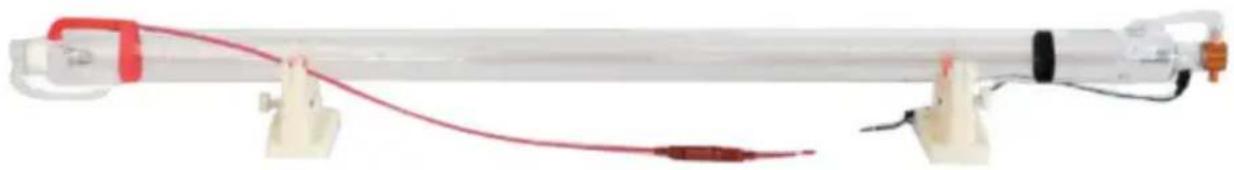

CO2-LASERROHR

MODELL: C70/T90/T100/T130

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

CO2-LASERROHR

MODELL: C70

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE

1. NUR in voller Übereinstimmung mit allen geltenden lokalen und nationalen Gesetzen und Vorschriften verwenden.
2. Es handelt sich um einen Laser der Klasse 4, welcher bei unsachgemäßer Anwendung zu schweren Verletzungen oder Sachschäden führen kann.

1. Verwenden Sie diesen Laser NICHT in der Nähe von brennbaren Materialien oder flüchtigen Dämpfen, da diese sich entzünden könnten.
2. Stellen Sie sicher, dass die Elektroden und die Emissionslinse der Laserröhre sauber gehalten werden und staubfrei.
3. Platzieren Sie KEINE Körperteile im Weg des Lasers.
4. Tragen Sie beim Betrieb dieses Lasers IMMER geeignete persönliche Schutzausrüstung wie eine Schutzbrille. Es wird außerdem empfohlen, den Arbeitsplatz abzusichern oder Schutzwände um den Laserpfad herum aufzustellen, um Verletzungen von Passanten zu vermeiden.
5. Seien Sie IMMER äußerst vorsichtig im Umgang mit den Hochspannungsleitungen der Röhre. Verbindungen.
6. Der Arbeitsbereich MUSS mit geeigneter Feuerlöschausrüstung ausgestattet sein.
7. Bestimmte Materialien können bei Laserbestrahlung Gase oder Strahlung abgeben. Es liegt in der Verantwortung des Käufers, sich vor der Laserbestrahlung über die verwendeten Materialien zu informieren, damit geeignete Vorsichtsmaßnahmen ergriffen und geeignete Ausrüstung verwendet werden kann.
8. Lassen Sie diesen Laser während des Betriebs NICHT unbeaufsichtigt.
9. Erlauben Sie Minderjährigen oder ungeschultem Personal NICHT, diesen Laser zu benutzen.
   Lassen Sie elektrische Anschlüsse NUR von geschultem Fachpersonal vornehmen oder anpassen.
10. Verwenden Sie diesen Laser NICHT in übermäßig heißen oder feuchten Umgebungen.
11. Zerlegen Sie diesen Laser NICHT ohne entsprechende Schulung.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

MODELL UND PARAMETER

Modell	C70	T90	T100	T130
Lasermedium	CO2	CO2	CO2	CO2
Leistung	60W	90W	100 W	130 W
Rohrdurchmesser	Φ55mm	Φ80mm	Φ80mm	Φ80mm
Länge	1250 mm	1250 mm	1450 mm	1650 mm
Auslösende Spannung	19 kV	22KV	24 KV	27KV
Betriebsspannung	16 kV	15 kV	17 kV	19 kV
Empfohlener Strom	5-18mA	6-22mA	6-24mA	6-28mA
Wellenlänge	9,3-10,6 m
Laserstrahldurchmesser	4-6 mm			5-7 mm
Lebensdauer (> 70 % Nutzung)	5000–6000 Stunden. 10000 Stunden
Empfohlenes Wasser Durchflussrate	2–10 l/min		13–15 l/min
Empfohlenes Wasser Temperatur	15-25°
Empfohlen Betriebsbereit Temperatur	20-30°

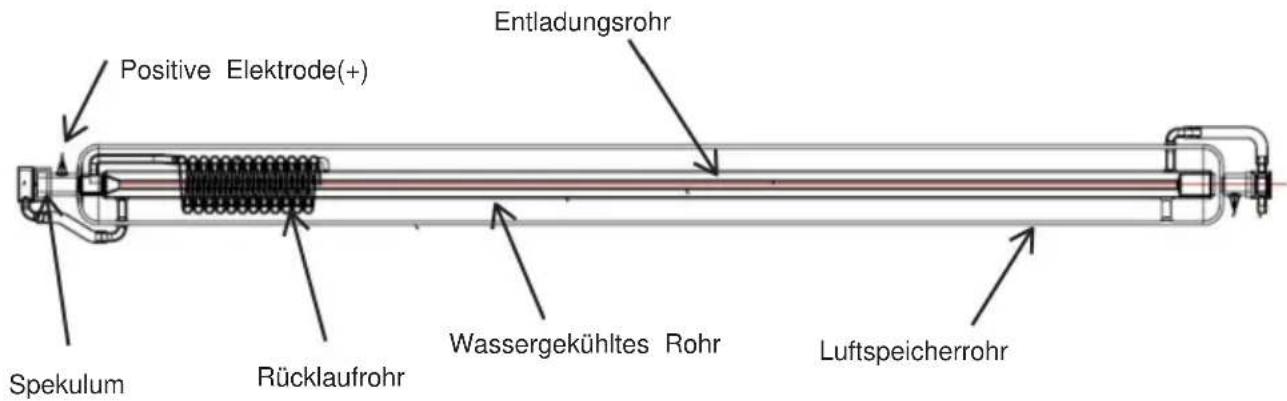

STRUKTURDIAGRAMM

MODELL: C70

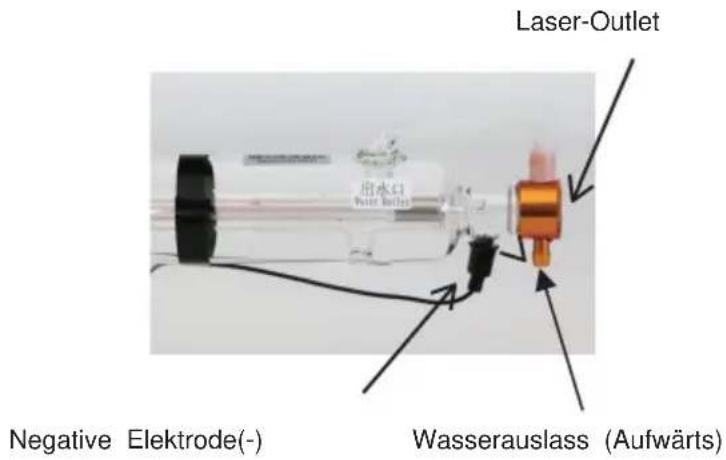

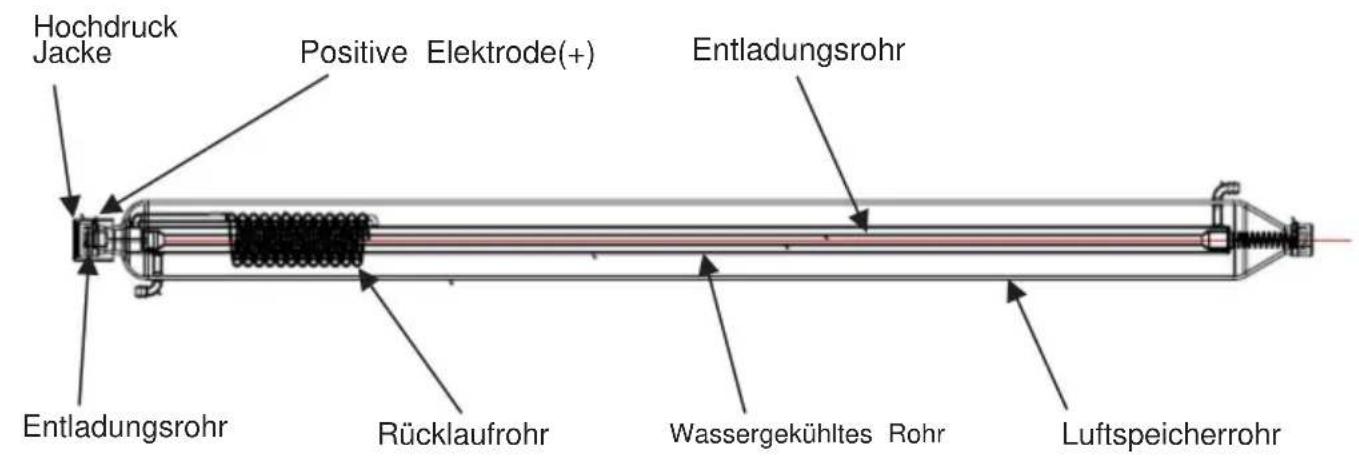

STRUKTURDIAGRAMM

MODELL: T90/T100/T130

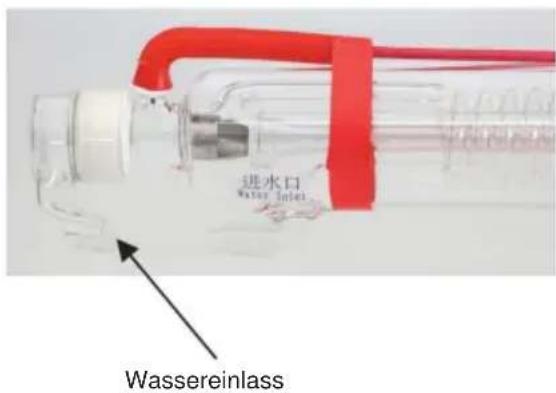

Laser-OutletWassereinlass

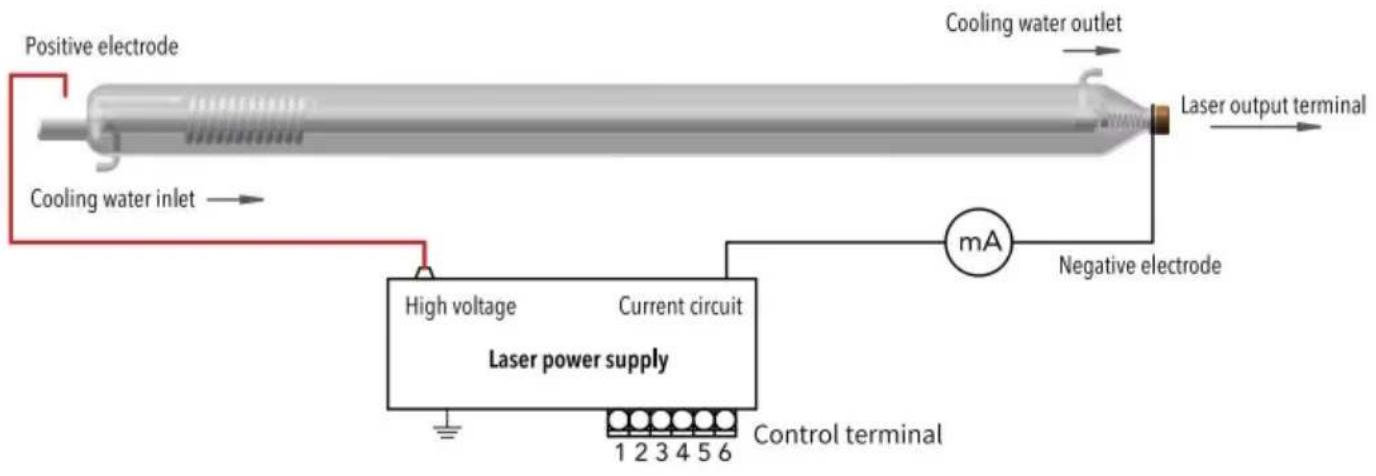

INSTALLATION

WARTUNG

1. Entfernen Sie Staub und Schmutz von der Oberfläche des Rohrs, falls dieser sichtbar wird. Verwenden Sie für die meisten Oberflächen ein weiches, trockenes Tuch. Verwenden Sie für den halbtransparenten Spiegel am Ende des Rohrs ein in Alkohol getränktes Wattestäbchen und reinigen Sie ihn mit sanften kreisenden Bewegungen. Reinigen Sie das Rohr nur, wenn es vollständig abgekühlt ist, niemals, wenn es noch warm vom Gebrauch ist. Verwenden Sie niemals Reinigungslösungen, die Rückstände auf dem Glas oder Spiegel hinterlassen könnten.
2. Sorgen Sie während der Anwendung IMMER für einen konstanten Fluss kühlen, aber nicht eiskalten Wassers. Um die Ansammlung von Verunreinigungen zu vermeiden, wird dringend die Verwendung von destilliertem Wasser empfohlen. Überprüfen Sie visuell, dass der Kühlpfad mit Wasser gefüllt ist und alle Luftblasen entfernt wurden, bevor Sie den Laser aktivieren.
3. Um optimale Ergebnisse zu erzielen, überschreiten Sie niemals die Nennleistung der Röhre und gönnen Sie der Röhre nach jeweils einigen Stunden Dauerbetrieb eine Ruhepause.

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. So gekennzeichnete Produkte dürfen nicht im normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.
