T90 - Industriell laser Vevor - Gratis bruksanvisning och manual

Produkttyp	CO2-laserrör
Märke	Vevor
Modell	T90
Effekt	90 W
Längd	1250 mm
Rördiameter	Φ80 mm
Tändspänning	22 KV
Driftspänning	15 KV
Rekommenderad ström	6-22 mA
Våglängd	9,3-10,6 μm
Stråldiameter	5-7 mm
Livslängd	10000 timmar (vid >70% användning)
Rekommenderat vattenflöde	13-15 L/min
Vattentemperatur	15-25°C
Driftstemperatur	20-30°C
Laserklass	4
Lasertyp	CO2
Säkerhet	Bär skyddsglasögon; utsätt inte kroppen; lämna inte utan uppsikt; använd i en säker miljö med brandsläckare.
Underhåll	Rengör med mjuk trasa; spegel med alkoholindränkt bomullspinne; använd destillerat vatten; rengör inte när den är varm.
Installation	Av en kvalificerad tekniker; följ kopplingsschemat; lufta kylkretsen.
Huvuddelar	Positiv elektrod, negativ elektrod, urladdningsrör, halvtransparent spegel, kylslangar.
Reparerbarhet	Anlita en kvalificerad tekniker för alla interna ingrepp.
Garanti	Besök webbplatsen www.vevor.com/support för det elektroniska garantibeviset.
Överensstämmelse	Europeiska direktivet 2012/19/EU (WEEE) - selektiv återvinning.

Vanliga frågor - T90 Vevor

Vad är effekten på T90-laserröret?

Effekten på CO2-laserröret Vevor T90 är 90 W. Det motsvarar en rekommenderad ström på 6 till 22 mA.

Vilken typ av kylning behövs för T90-röret?

Röret kräver vattenkylning med ett flöde på 13-15 L/min och en vattentemperatur mellan 15 och 25°C. Det är absolut nödvändigt att använda destillerat vatten för att undvika avlagringar.

Hur rengör jag T90-laserröret?

Använd en mjuk, torr trasa för ytterytan. För den halvtransparenta spegeln i änden av röret, använd en bomullspinne indränkt i alkohol och gör försiktiga cirkelrörelser. Rengör aldrig röret när det fortfarande är varmt efter användning.

Vilka är de viktiga säkerhetsföreskrifterna?

Denna laser är av klass 4. Bär alltid lämpliga skyddsglasögon. Placera ingen kroppsdel i laserstrålens väg. Lämna inte apparaten utan uppsikt under drift. Se till att arbetsområdet är utrustat med en brandsläckare.

Vad är livslängden på T90-laserröret?

Livslängden är 10 000 timmar vid mer än 70% användning. För att förlänga livslängden, överskrid aldrig märkeffekten och låt röret vila efter flera timmars kontinuerligt arbete.

Kan jag använda kranvatten för kylning?

Nej, det rekommenderas starkt att använda destillerat vatten för att undvika ansamling av föroreningar som kan täppa till kylkretsen eller skada röret.

Vilken är laserstrålens diameter på T90?

Laserstrålens diameter är 5 till 7 mm. Det beror på maskinens exakta konfiguration.

Hur installerar jag T90-laserröret korrekt?

Installationen måste utföras av en kvalificerad tekniker. Följ medföljande strukturdiagram: anslut positiv och negativ elektrod till laserströmförsörjningen, anslut kylslangarna (vatteninlopp och vattenutlopp) och säkerställ att det inte finns några luftbubblor i kretsen innan lasern aktiveras.

Vad gör jag om röret inte fungerar?

Kontakta Vevors tekniska support via www.vevor.com/support. Försök inte reparera röret själv, eftersom det innehåller högspänningskomponenter. Endast kvalificerade tekniker bör ingripa.

Är T90-röret kompatibelt med alla CO2-lasermaskiner?

Nej, kompatibiliteten beror på effekt, dimensioner (längd 1250 mm, diameter Φ80 mm) och de spänningar som krävs av din maskin. Kontrollera att din laserströmförsörjning kan leverera lämpliga tändspänning (22 KV) och driftspänning (15 KV).

BRUKSANVISNING T90 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

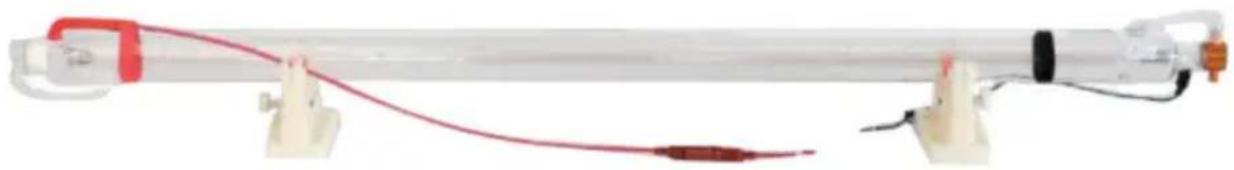

CO2 LASER RÖR

MODELL: C70/T90/T100/T130

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

CO2 LASER RÖR

MODELL: C70

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

SÄKERHETSINSTRUKTIONER

1. Använd ENDAST i full överensstämmelse med alla tillämpliga lokala och nationella lagar och förordningar.
2. Detta är en klass 4-laser som kan leda till allvarliga personskador eller skador på egendom om den används på fel sätt.

1. ANVÄND INTE denna laser i närheten av brännbara material eller flyktiga ångor eftersom de kan antändas.
2. Se till att laserrörets elektroder och emissionslins hålls rena och dammfri.
3. Placera INTE någon kroppsdel i laserns bana.
4. Bär ALLTID lämplig personlig skyddsutrustning såsom skyddsglasögon när du använder denna laser. Det rekommenderas också att säkra arbetsplatsen eller sätta upp skyddsskärmar runt laserbanan för att förhindra skador på förbipasserande.
5. Var ALLTID EXTREMT försiktig runt rörets högspänningselektriska anslutningar.
6. Arbetsområdet MÅSTE vara utrustat med lämplig brandbekämpningsutrustning.
7. Vissa material kan avge gaser eller strålning när de utsätts för laser. Det är köparens ansvar att undersöka ditt arbetsmaterial innan det utsätts för lasern så att lämpliga försiktighetsåtgärder och utrustning kan användas.
8. Lämna INTE denna laser utan uppsikt under drift.
9. Tillåt INTE minderåriga eller outbildad personal att använda denna laser. Tillåt ENDAST utbildade tekniker att göra eller justera dess elektriska anslutningar.
10. ANVÄND INTE denna laser i alltför varma eller fuktiga miljöer.
11. Plocka INTE isär denna laser utan ordentlig utbildning.

SPARA DESSA INSTRUKTIONER

MODELL OCH PARAMETRAR

Modell	C70	T90	T100	T130
Laser Medium	CO2		CO2	CO2CO2
Driva	60W	90W	100W	130W
Rördiameter	Φ55mm	Φ80mm	Φ80mm	Φ80mm
Längd	1250mm	1250mm	1450mm	1650mm
Utlösningsspänning	19KV	22KV	24 KV	27KV
Arbetsspänning	16KV	15KV	17KV	19KV
Rekommenderad ström	5-18mA	6-22mA	6-24mA	6-28mA
Våglängd	9,3-10,6 m
Laserstrålens diameter	4-6 mm			5-7 mm
Livslängd (>70 % användning) 5000-6000H 10000H
Rekommenderat vatten Flödeshastighet	2-10L/min		13-15L/min
Rekommenderat vatten Temperatur	15-25°
Rekommenderad Operativ Temperatur	20-30°

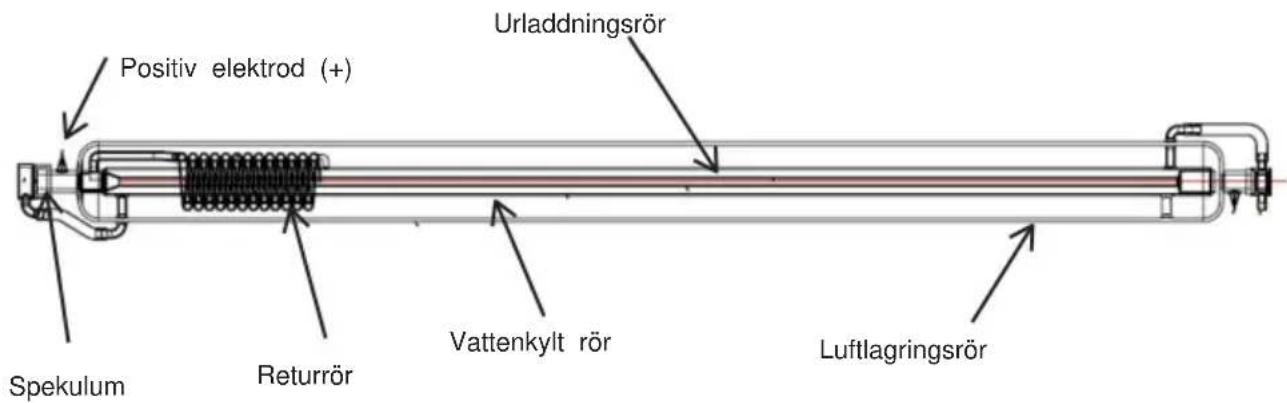

STRUKTURDIAGRAM

MODELL: C70

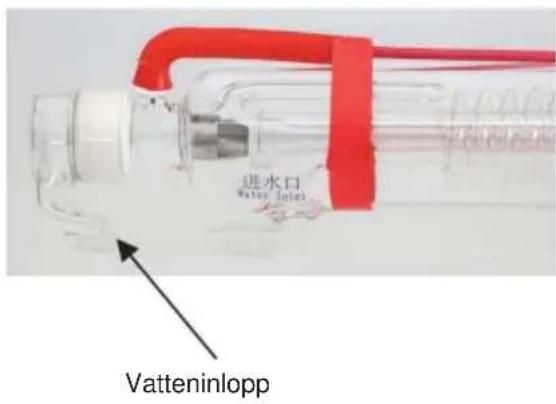

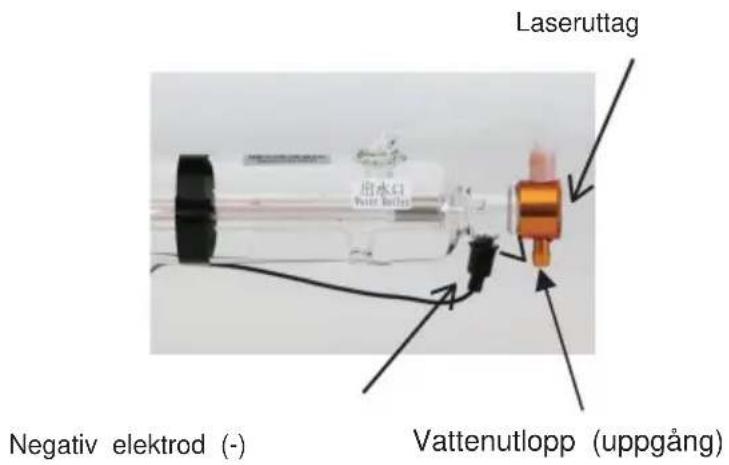

STRUKTURDIAGRAM

MODELL: T90/T100/T130

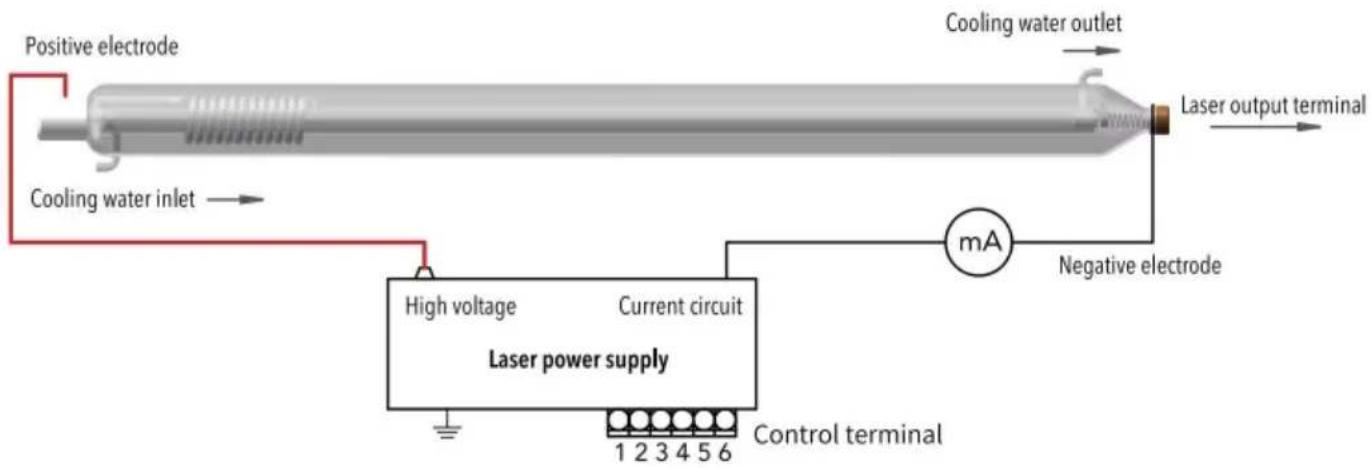

INSTALLATION

UNDERHÅLL

1. Ta bort allt damm eller skräp från rörets yta om det blir märkbart. Använd er mjuk torr trasa för de flesta ytor. Använd en bomullstuss indränkt i alkohol för d halvgenomskinliga spegeln i änden av röret, rengör i mjuka cirkulära rörelser. Rengör endast röret när det är helt kylt, aldrig när det förblir varmt efter användning. Använd aldrig rengöringsmedel som kan lämna rester på glaset eller spegeln.
2. Håll ALLTID ett konstant flöde av kallt men inte iskallt vatten under användnir Användning av destillerat vatten för att undvika ansamling av föroreningar rekommenderas starkt. Kontrollera visuellt att vattnet har fyllt kylbanan och att alla luftbubblor har tagits bort innan lasern aktiveras.
3. För bästa resultat, överskrid aldrig rörets märkeffekt och låt röret vila efter några timmars kontinuerligt arbete.

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EC. Symbolen som visar en soptunna korsad anger att produkten kräver separat sophämtning i EU. Detta gäller för produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater
