Type de produit	Kit de rouleau de bâche pour benne basculante
Marque	Vevor
Modèle	WBS008
Matériau principal	Alliage d'aluminium
Longueur télescopique	64 à 104 pouces (163 à 264 cm)
Alimentation	Manuelle (manivelle à cliquet)
Fonction principale	Enrouler et dérouler une bâche de protection sur benne basculante
Composants inclus	Tubes hexagonaux intérieur et extérieurs, supports de palier, manivelle, sangles et crochets, corde de traction, piège de bâche
Utilisation prévue	Véhicules de chantier ou camions à benne basculante
Instructions de sécurité	Porter des lunettes et gants de protection; garder la zone propre; ne pas utiliser sous influence
Installation	Montage sur la benne avec supports de palier, fixation par vis et écrous
Entretien	Inspecter avant chaque utilisation pour pièces desserrées ou usées; remplacer si nécessaire
Nettoyage	Non spécifié dans le manuel; utiliser un chiffon sec si nécessaire
Stockage	Stocker à l'abri des sources d'incendie et hors de portée des enfants
Pièces détachées et réparabilité	Contacter le support technique via www.vevor.com/support
Garantie	Assistance technique et certificat de garantie électronique disponibles en ligne
Poids approximatif	Environ 7 à 10 kg (estimation)

FOIRE AUX QUESTIONS - WBS008 Vevor

Quel est le type de produit du WBS008 Vevor ?

Il s'agit d'un kit de rouleau de bâche à déchargement pour bennes basculantes de camions.

Comment installer le rouleau de bâche WBS008 ?

Fixez les supports de palier (C1/C2) de chaque côté de la benne, perdez des trous de 13/32 pouce, assemblez les tubes hexagonaux intérieur et extérieurs, glissez la bâche sur le tube et vissez les sangles. Reportez-vous au manuel pour les détails.

Quelle est la longueur télescopique du tube ?

La longueur télescopique est de 64 à 104 pouces (environ 163 à 264 cm).

Quelles sont les consignes de sécurité importantes ?

Portez des lunettes de sécurité et des gants, gardez la zone de travail propre et éclairée, ne portez pas de vêtements amples, et n'utilisez pas sous l'influence de drogues ou d'alcool.

Comment entretenir le kit WBS008 ?

Inspectez avant chaque utilisation les pièces desserrées ou usées et resserrez ou remplacez-les si nécessaire. Stockez le kit loin des sources d'incendie.

De quels outils ai-je besoin pour l'installation ?

Vous aurez besoin d'une perceuse (foret de 13/32 pouce), de clés pour serrer les écrous et vis, et éventuellement d'un crayon pour marquer. Le kit inclut les fixations nécessaires.

Comment ajuster la longueur du tube de rouleau ?

Mesurez la distance entre les supports de palier et coupez les tubes extérieurs de manière égale si nécessaire pour que l'ensemble soit 1/4 pouce plus court que cette distance.

Où puis-je trouver de l'aide technique ?

Rendez-vous sur www.vevor.com/support pour l'assistance technique et le certificat de garantie.

Comment fixer les sangles à la bâche ?

Fixez les petits crochets aux trous d'angle arrière de la bâche et sertissez les gros crochets autour des œillets de la bâche.

Quel est le matériau principal du rouleau ?

Le matériau principal est l'alliage d'aluminium, léger et résistant.

MODE D'EMPLOI WBS008 Vevor

Assistance technique et certificat de garantie

électronique www.vevor.com/support

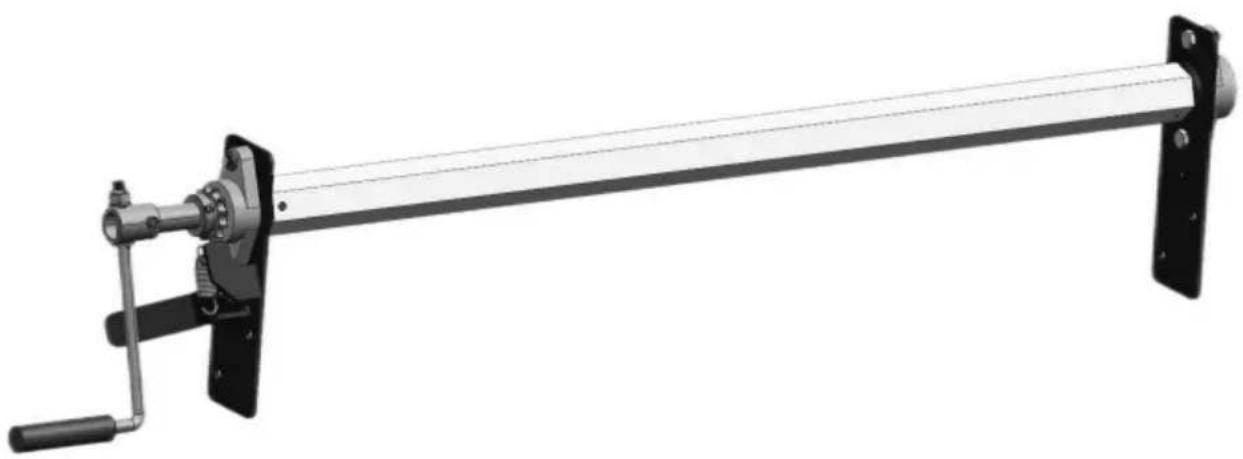

KIT DE ROULEAU DE BÂCHE À DÉCHARGEMENT

MODÈLE : WBS008

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons.

Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

BÂCHE DE DÉCHARGE

KIT DE ROULEAU

MODÈLE : WBS008

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

CONSIGNES DE SÉCURITÉ

AVERTISSEMENT : Lisez et comprenez ce manuel avant

l'assemblage, l'installation, l'utilisation ou l'entretien de ce produit.

Le non-respect de ces avertissements et instructions peut entraîner

décès, blessures corporelles ou dommages aux biens de valeur.

1. Lors de l'assemblage et de l'utilisation de ce produit, gardez la zone de travail propre et bien éclairé et garder les spectateurs et les enfants hors de la zone de travail.
2. Portez des lunettes de sécurité homologuées ANSI et des gants de travail résistants

pendant l'utilisation.

Avertissement - Assurez-vous de porter des lunettes de protection lorsque vous utilisez ce produit. produit.

Avertissement – Assurez-vous de porter des gants lorsque vous utilisez ce produit.

1. Avant chaque utilisation, inspectez l'état général du produit. Vérifiez :
   pièces cassées, fissurées ou pliées, pièces desserrées ou manquantes et toute situation pouvant affecter le bon fonctionnement du produit.
2. Ce produit n'est pas un jouet. Rangez le produit dans un endroit sûr et sec, à l'abri de la lumière. hors de portée des enfants et des personnes non autorisées.
3. Utiliser uniquement comme prévu.
4. Faites preuve de bon sens lorsque vous travaillez. Restez vigilant et concentrez-vous lorsque l'installation et l'utilisation de ce produit. Ne jamais l'utiliser sous l'influence d'alcool, de drogues ou de médicaments.
5. Habillez-vous convenablement. Ne portez jamais de vêtements amples ni de bijoux lorsque vous en utilisant. Contenez les cheveux longs et gardez les cheveux, les vêtements et les gants loin pièces mobiles.

CONSERVEZ CES INSTRUCTIONS

Matériau principal : alliage d'aluminium

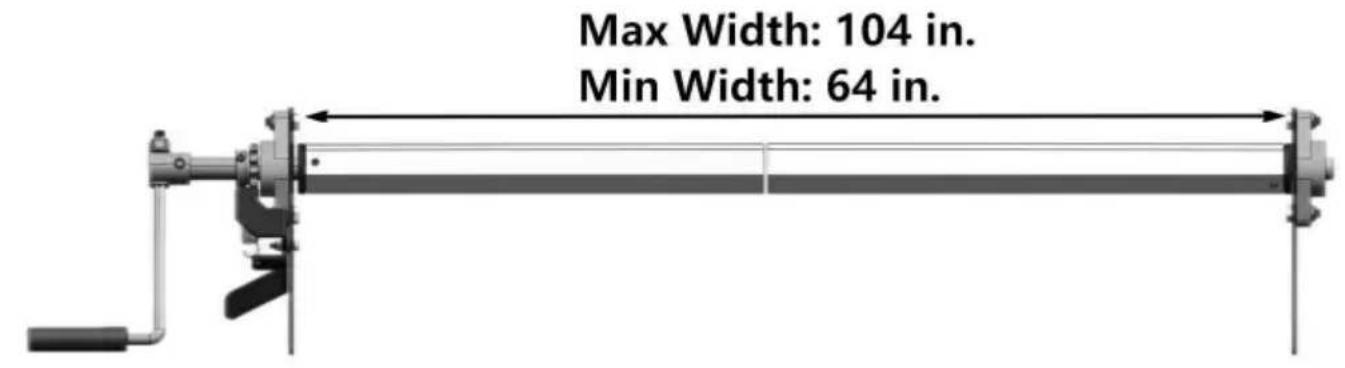

Longueur télescopique : 64 à 104 pouces. Voir l'image ci-dessous.

Tubes hexagonaux extérieurs (B1/B2)Tube hexagona

Supports de palier (C1/C2) Manivelle à cliquet (D)

Sandows et crochets (G) Piège (H)

1. Déterminez où vous souhaitez placer le rouleau de bâche sur votre décharge camion. Nous recommandons de monter le rouleau à l'extérieur de la benne basculante zone pour éviter tout dommage dû au chargement de la carrosserie du camion à benne basculante. Vous devrez également je souhaite placer le rouleau à un endroit où l'enrouleur est facilement accessible.
2. Maintenant que vous avez déterminé où placer le kit de rouleau de bâche, fixez-le les assemblages de support de palier (C1/2) à l'emplacement souhaité.

le support de palier avec le levier de verrouillage (C2) doit être placé sur le siège du conducteur côté. Assurez-vous que ces supports sont alignés de chaque côté verticalement. De plus, montez les supports suffisamment haut pour accueillir la totalité de la bâche lorsqu'il est entièrement enroulé sur l'arceau de sécurité.

1. Pour commencer l'installation des supports (C1/C2), marquez l'emplacement du roulement trous de montage du support de chaque côté de la carrosserie du camion à benne basculante. Percez maintenant Trous de 13/32 po dans les quatre emplacements marqués.
2. Les trous ont été percés, assemblez maintenant les supports de roulement sur le benne basculante à l'aide de quatre vis à tête cylindrique 3/8"x1", d'écrous et de rondelles de blocage (F) qui sont fournis. Cependant, évitez de serrer les fixations à ce stade, serrez avec vos mains pour les maintenir en place.

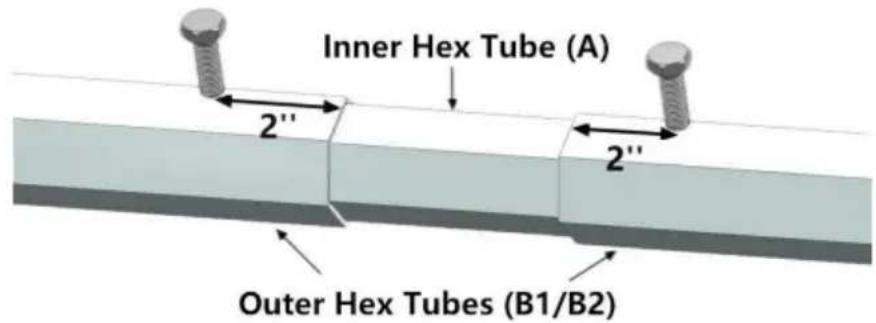

3. Retirez le tube hexagonal intérieur (A) et marquez le centre de la longueur du tube avec un crayon. Insérez ce tube à moitié dans le tube de roulement côté conducteur (B1). Sur le passager, insérez l'autre côté du tube de roulement (B2) sur le extrémité opposée du tube hexagonal intérieur (A). Maintenant, mesurez la distance entre l'intérieur des supports de palier montés (C1/C2). Si le mesure est inférieure à 64", les deux ensembles de tubes de roulement doivent être raccourcis de quantités égales. Séparez les deux tubes de rouleau pour assurer la

L'ensemble complet du tube de rouleau est 1/4" inférieur à la distance entre les supports de montage. Reportez-vous à votre marquage au crayon pour vérifier que le tube hexagonal intérieur (A) est centré à l'intérieur de l'ensemble du tube de rouleau extérieur (B1/B2). S'il est centré, vissez chaque ensemble de tube de rouleau au tube hexagonal intérieur à l'aide d'une vis autoperceuse et taraudeuse 1/4" x 1" (F), la vis est à 2" de l'extrémité du tube extérieur.

1. Faites glisser l'intégralité du tube de rouleau (A/B) dans la boucle de 5-1/2" de la bâche (F Assurez-vous que la sangle sur les coutures de la bâche reposera sur le bas de la bâche un fois installée.

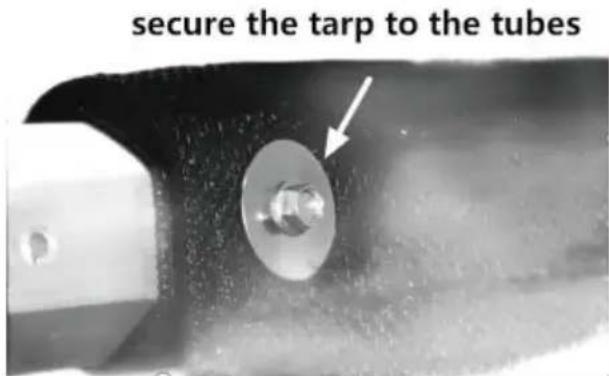

2. Assurez-vous que le tube de rouleau (A/B) est centré dans la bâche (H). Maintenez fermement le tube de rouleau à l'extrémité de la poche et vissez-le en place à l'aide de vis autotaraudeuses 1/4" x 1" (F) et de rondelles de protection. Espacez-les uniformément et centrez-les sur le tube de rouleau. Assurez-vous que les vis sont à au moins 2" des extrémité du tube de roulement. De plus, ne vissez pas les adaptateurs d'arbre à chaque extrémité.

1. Retirez l'un des supports de palier (C) et glissez le rouleau de bâche dans le support restant. Maintenant que le rouleau de bâche est en place, repositionnez le support de palier et réassemblez-le sur la benne basculante. Ensuite, serrez les boulons de montage du support de 3/8 po.

2. Centrez votre rouleau de bâche (A/B) entre chaque support de montage (C) et serrez les vis de réglage dans chaque bague de roulement.

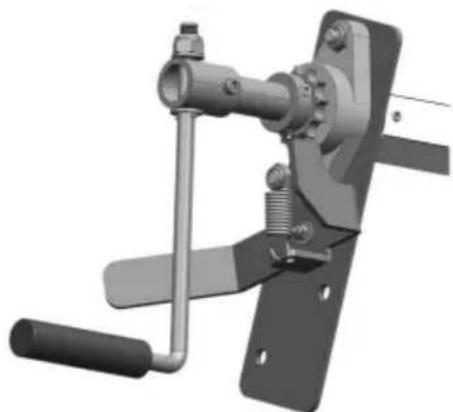

3. Prenez le pignon et assemblez-le sur l'arbre de 1" du côté conducteur de l'ensemble du tube de roulement. Assurez-vous que le levier de verrouillage (D) est en position ouverte et faites glisser le pignon le long de l'arbre jusqu'à ce qu'il soit serré contre le roulement.

4. Utilisez maintenant la vis 1/4" x 2" et le contre-écrou fournis pour assembler la manivelle (D) sur le côté conducteur de l'arbre du tube de roulement (A/B).

1. Les deux petits crochets sur les sangles doivent être fixés à l'arrière trous d'angle sur la bâche. Sertissez maintenant les gros crochets (G) autour de la bâche œillets (H). Les sangles sont maintenant solidement fixées à la bâche.

2. Prenez votre corde de traction incluse (E) et attachez-la à l'œillet central sur l'arrière de la bâche (H).

3. Fixez les deux crochets de rangement de la corde à la benne basculante. Ces crochets rangez la corde de traction (E) pendant que la bâche (H) recouvre la benne. Les crochets doit être monté horizontalement et peut être boulonné ou soudé sur la carrosserie. Nous recommandons une distance de 15 à 17 pouces entre les deux crochets.

4. Maintenant, de l'autre côté, assemblez deux autres crochets de rangement de corde au côté de la benne basculante près de la manivelle (D). Lorsque la bâche est rétractés et enroulés, ces crochets stockent le câble de traction (E). Ces crochets doit être placé verticalement et peut être boulonné ou soudé, similaire à Step 14.

ENTRETIEN

1. Inspectez tout l'équipement pour détecter les pièces desserrées ou usées avant chaque utilisation et remplacer ou resserrer selon les besoins.

2. Le piège doit être stocké loin des sources d'incendie.
