TELO DI SCARICO

KIT RULLI

MODELLO: WBS008

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI DI SICUREZZA

ATTENZIONE: leggere e comprendere questo manuale prima

assemblaggio, installazione, funzionamento o manutenzione di questo prodotto. La mancata osservanza di queste avvertenze e istruzioni può causare morte, lesioni personali o danni a beni di valore.

1. Durante il montaggio e l'utilizzo di questo prodotto, mantenere l'area di lavoro pulita e ben illuminata e tenere spettatori e bambini lontani dall'area di lavoro.
2. Indossare occhiali di sicurezza approvati ANSI e guanti da lavoro resistenti durante l'uso.

	Attenzione: assicurarsi di indossare protezioni per gli occhi quando si utilizza questo prodotto.
	Attenzione: assicurarsi di indossare guanti quando si utilizza questo prodotto.

1. Prima di ogni utilizzo, ispezionare le condizioni generali del prodotto. Controllare:

parti rotte, incrinate o piegate, parti allentate o mancanti e qualsiasi situazione che potrebbero compromettere il corretto funzionamento del prodotto.

1. Questo prodotto non è un giocattolo. Conservare il prodotto in un luogo sicuro e asciutto che sia fuori dalla portata dei bambini e delle persone non autorizzate.

2. Utilizzare solo come previsto.

3. Usa il buon senso quando lavori. Rimani vigile e concentrato quando impostazione e utilizzo di questo prodotto. Non utilizzare mai sotto l'effetto di alcol, droghe o medicinali.

4. Vestiti in modo appropriato. Non indossare mai abiti larghi o gioielli quando utilizzando. Contenere i capelli lunghi e tenere i capelli, gli abiti e i guanti lontani da parti in movimento.

SALVA QUESTE ISTRUZIONI

PARAMETRI DEL PRODOTTO

Materiale principale: lega di alluminio

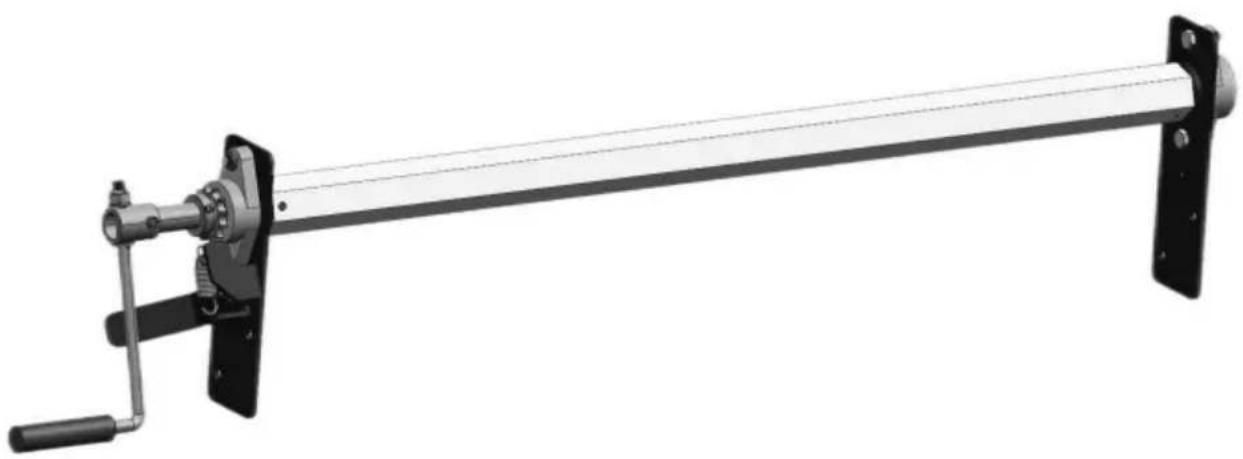

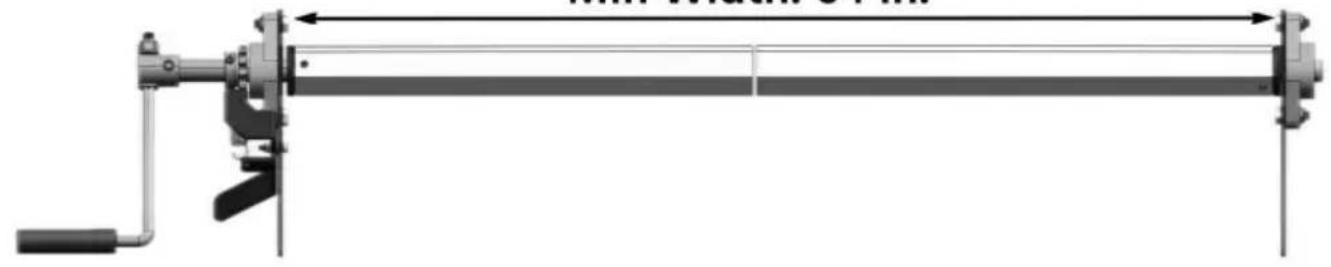

Lunghezza telescopica: da 64 a 104 pollici. Vedere l'immagine qui sotto.

Max Width: 104 in.

Min Width: 64 in.

Tubi esagonali esterni (B1/B2) Tubo esagona

Supporti cuscinetto (C1/C2) Manovella con fermo (D)

Corda di trazione (E) Bulloni/Viti (F)

MONTAGGIO E INSTALLAZIONE

1. Determina dove desideri posizionare il rullo del telone sul tuo cassone camion. Si consiglia di montare il rullo all'esterno del cassone ribaltabile area per evitare danni causati dal carico del cassone del camion con cassone ribaltabile. Dovrai anche si desidera posizionare il rullo in un punto in cui l'avvolgitore sia facilmente accessibile.

2. Ora che hai deciso dove posizionare il kit rullo per telone, fissalo i gruppi staffa cuscinetto (C1/2) nella posizione desiderata. il supporto del cuscinetto con la leva di arresto (C2) deve essere posizionato sul lato del conducente lato. Assicurarsi che queste staffe siano allineate su ogni lato verticalmente. Inoltre, montare le staffe abbastanza in alto da ospitare l'intero telo quando completamente arrotolato sul roll bar.

Supporto cuscinetto (C1)

Supporto cuscinetto (C2)

1. Per iniziare l'installazione delle staffe (C1/C2), contrassegnare la posizione del cuscinetto fori di montaggio della staffa su ciascun lato del cassone del dumper. Ora forare Fori da 13/32" nelle quattro posizioni contrassegnate.
2. I fori sono stati praticati, ora assemblare le staffe dei cuscinetti al cassone ribaltabile utilizzando quattro viti a testa cilindrica da 3/8"x1", dadi e rondelle elastiche (F) che sono forniti. Tuttavia, evitare di stringere gli elementi di fissaggio in questo punto, stringere con le mani per tenerli fermi.
3. Estrarre il tubo esagonale interno (A) e segnare il centro della lunghezza del tubo con una matita. Inserisci quel tubo a metà nel tubo di rollio lato guida (B1).

Sul passeggero, inserire l'altro lato del tubo di rotolamento (B2) sul

estremità opposta del tubo esagonale interno (A). Ora, misura la distanza

tra l'interno delle staffe dei cuscinetti montate (C1/C2). Se il

la misurazione è inferiore a 64", entrambi i gruppi di tubi del rullo devono essere accorciati in parti uguali. Separare i due tubi del rullo per garantire la

l'assemblaggio completo del tubo del rullo è inferiore di 1/4" rispetto alla distanza tra le staffe di montaggio. Fai riferimento alla tua marcatura a matita per verificare che il tubo esagonale interno (A) sia centrato all'interno dell'assemblaggio del tubo del rullo esterno

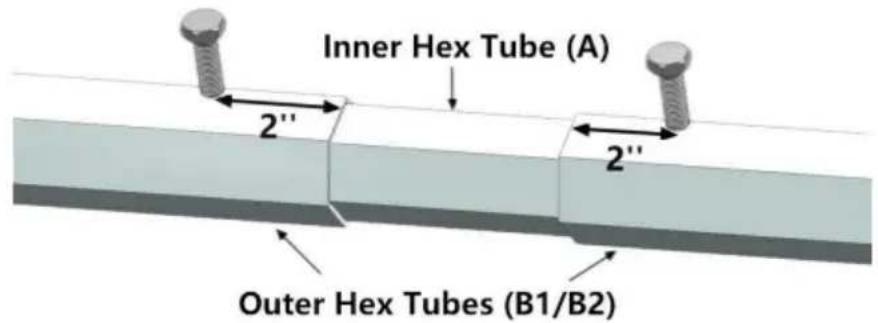

(B1/B2). Se è centrato, avvita ogni assemblaggio del tubo del rullo al tubo esagonale interno utilizzando una vite autoforante e nastrante da 1/4" x 1" (F), la vite è a 2" dall'estremità del tubo esterno.

1. Far scorrere l'intero tubo avvolgibile (A/B) nell'anello da 5-1/2" del telo (H).

Assicurarsi che la fettuccia sulle cuciture del telo poggi sul fondo del telo stesso una volta installato.

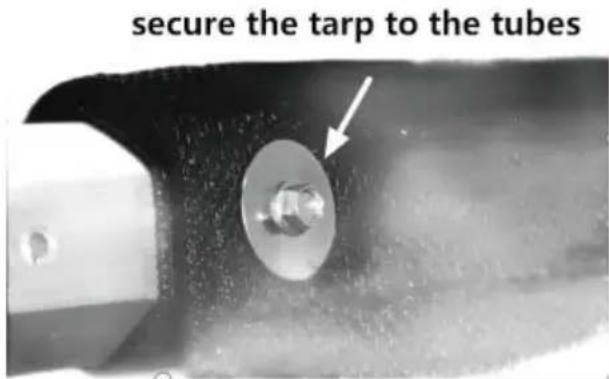

1. Assicurarsi che il tubo avvolgibile (A/B) sia centrato all'interno del telo (H). Tenere saldamente il tubo avvolgibile all'estremità della tasca e avvitare in posizione utilizzando viti autofilettanti da 1/4" x 1" (F) e rondelle parafango. Distanziarle uniformemente e centrarle sul tubo avvolgibile. Assicurarsi che le viti siano almeno a 2" dalle estremità

del tubo del rullo. Inoltre, non avvitare negli adattatori dell'albero su ciascuna estremità.

1. Rimuovere una delle staffe di supporto (C) e far scorrere il rotolo del telo nella staffa rimanente. Ora che il rotolo del telo è posizionato, riposizionare la staffa di supporto e rimontarla sul cassone ribaltabile. Dopodiché, serrare i bulloni di montaggio della staffa da 3/8".

2. Centrare il rotolo del telo (A/B) tra ciascuna staffa di montaggio (C) e serrare le viti di fissaggio in ciascuna pista del cuscinetto.

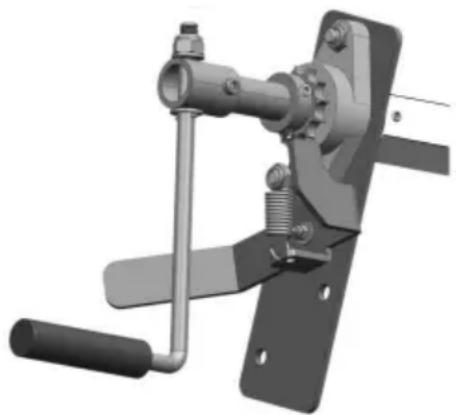

3. Prendi la ruota dentata e montala sull'albero da 1" sul lato del conducente del gruppo tubo rullo. Assicurarsi che la leva di fermo (D) sia in posizione aperta e far scorrere la ruota dentata lungo l'albero finché non è ben stretta contro il cuscinetto.

4. Ora utilizzare la vite da 1/4" x 2" e il controdado forniti per assemblare la manovella (D) sul lato conducente dell'albero del tubo di rotolamento (A/B).

1. I due piccoli ganci sulle cinghie devono essere fissati sul retro fori angolari sul telo. Ora crimpare i ganci grandi (G) attorno al telo occhielli (H). Le cinghie sono ora saldamente fissate al telo.
2. Prendi la corda di trazione inclusa (E) e fissala all'occhiello centrale su la parte posteriore del telo (H).
3. Fissare i due ganci di stoccaggio della corda al cassone ribaltabile. Questi ganci riporre la fune di trazione (E) mentre il telo (H) copre il cassone ribaltabile. I ganci deve essere montato orizzontalmente e può essere imbullonato o saldato alla carrozzeria. Si consiglia una distanza di 15"-17" tra i due ganci.
4. Ora dall'altro lato, assembla altri due ganci per riporre la corda lato del cassone ribaltabile vicino alla manovella (D). Quando il telo è retratti e arrotolati, questi ganci trattengono la fune di trazione (E). Questi ganci deve essere posizionato verticalmente e può essere imbullonato o saldato, simile a Step 14.

MANUTENZIONE

1. Ispezionare tutta l'attrezzatura per verificare la presenza di parti allentate o usurate prima di ogni utilizzo e sostituire o stringere secondo necessità.
2. La trappola deve essere conservata lontano da fonti di fuoco.
