GEBRUIKSAANWIJZING WBS008 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

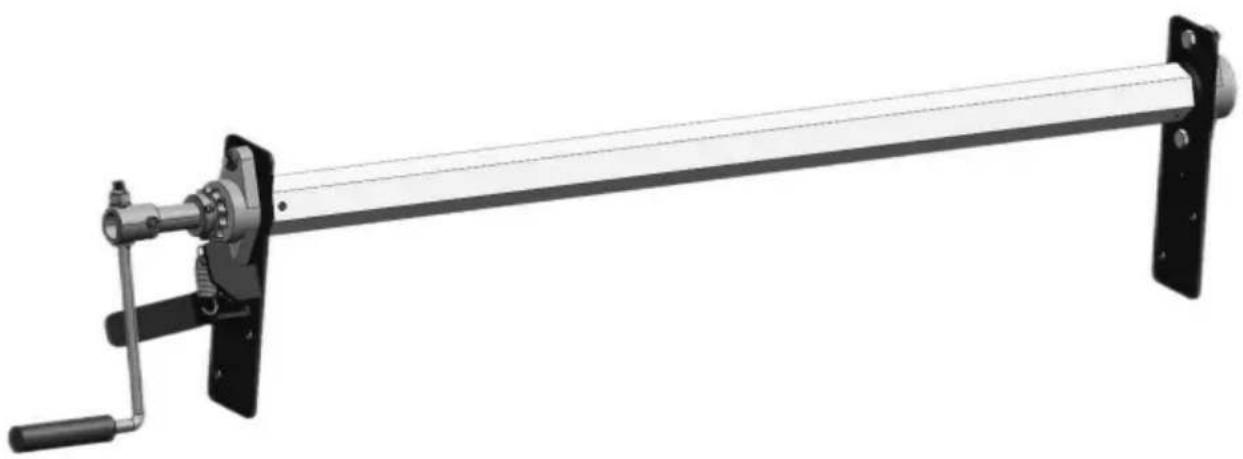

VUILDEKZEIL

ROLLENSET

MODEL: WBS008

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

VEILIGHEIDSINSTRUCTIES

WAARSCHUWING: Lees en begrijp deze handleiding voordat u

het monteren, installeren, bedienen of onderhouden van dit product.

Als u deze waarschuwingen en instructies niet opvolgt, kan dit leiden tot:

overlijden, persoonlijk letsel of schade aan waardevolle eigendommen.

1. Houd tijdens het monteren en gebruiken van dit product de werkruimte schoon en
   Zorg dat de werkplek goed verlicht is en houd toeschouwers en kinderen uit de buurt van het werkgebied.
2. Draag een door ANSI goedgekeurde veiligheidsbril en stevige werkhandschoenen
   tijdens gebruik.

Waarschuwing: draag altijd een oogbescherming als u dit product gebruikt. product.

Waarschuwing: draag handschoenen wanneer u dit product gebruikt.

1. Controleer voor elk gebruik de algemene staat van het product. Controleer op: gebroken, gebarsten of verbogen onderdelen, losse of ontbrekende onderdelen en elke situatie die de goede werking van het product kunnen beïnvloeden.

2. Dit product is geen speelgoed. Bewaar het product op een veilige, droge plaats die Buiten bereik van kinderen en onbevoegden.

3. Gebruik het product alleen zoals bedoeld.

4. Gebruik je gezonde verstand tijdens het werken. Blijf alert en concentreer je wanneer het instellen en gebruiken van dit product. Gebruik het nooit onder invloed van alcohol, drugs of medicijnen.

5. Kleed je gepast. Draag nooit loszittende kleding of sieraden als gebruik. Houd lang haar tegen en houd haar, kleding en handschoenen uit de buurt van bewegende delen.

BEWAAR DEZE INSTRUCTIES

PRODUCTPARAMETERS

Hoofdmateriaal: aluminiumlegering

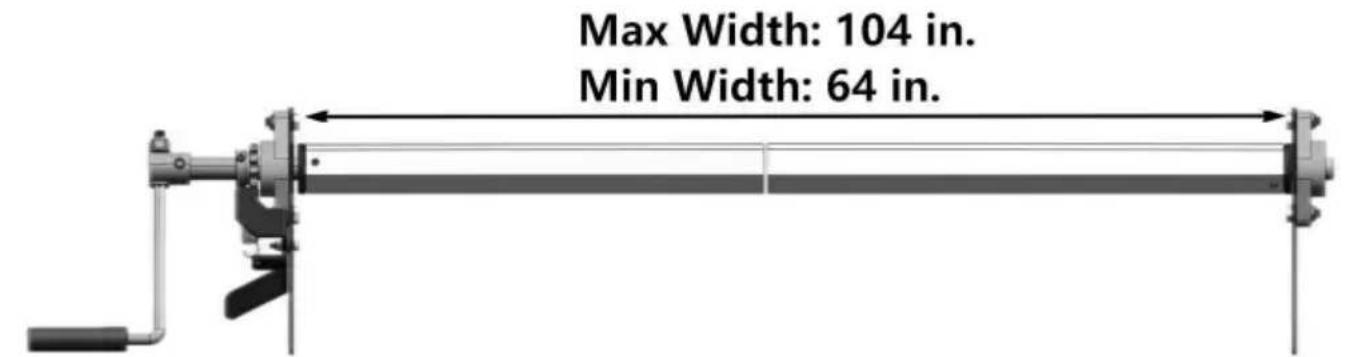

Telescopische lengte: 64 tot 104 inch. Zie de afbeelding hieronder.

Buitenste zeskantbuizen (B1/B2) Binnenzeskant

1. Bepaal waar u de zeilrol op uw stortplaats wilt plaatsen

vrachtwagen. Wij raden aan om de rol buiten de laadbak van de kiepbak te monteren gebied om schade door het laden van de bak van de kiepwagen te voorkomen. U zult ook Wilt u de rol op een plek plaatsen waar de opwinder gemakkelijk bereikbaar is?

1. Nu u hebt bepaald waar u de zeilrolset wilt plaatsen, klemt u

de lagerbeugel (C1/2) monteert u op de door u gewenste locatie. De

lagerbeugel met vergrendelingshendel (C2) moet op de bestuurdersstoel worden geplaatst

zijde. Zorg ervoor dat deze beugels verticaal aan elke kant zijn uitgelijnd. Monteer de beugels bovendien hoog genoeg om de gehele tarp te kunnen dragen wanneer deze volledig is opgerold op de rolbeugel.

1. Om te beginnen met het installeren van de beugels (C1/C2), markeert u de locatie van het lager bevestigingsgaten van de beugel aan elke kant van de kiepwagenbak. Boor nu Boor gaten van 13/32" in de vier gemarkeerde locaties.

2. De gaten zijn geboord, monteer nu de lagerbeugels aan de

stortbak met behulp van vier 3/8"x1" cilinderkopschroeven, moeren en borgringen (F) die

worden geleverd. Vermijd echter het vastdraaien van de bevestigingsmiddelen op dit punt, draai Houd ze met je handen vast om ze op hun plaats te houden.

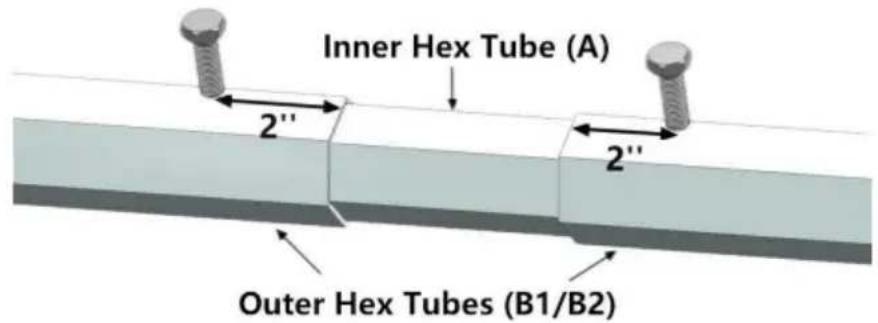

1. Haal de binnenzeskantbuis (A) eruit en markeer het midden van de lengte van de buis

met een potlood. Steek die buis half in de rolbuis aan de bestuurderszijde (B1).

Steek bij de passagier de andere kant van de rolbuis (B2) op de

tegenoverliggende uiteinde van de binnenzeskantbuis (A). Meet nu de afstand

tussen de binnenkant van de gemonteerde lagerstoelen (C1/C2). Als de

meting is minder dan 64", beide rolbuisassemblages moeten

verkort met gelijke hoeveelheden. Scheid de twee rolbuizen om ervoor te zorgen dat de

complete rolbuismontage is 1/4" minder dan de afstand tussen de montagebeugels. Controleer met uw potloodmarkering of de binnenste zeskantbuis (A) gecentreerd is in de buitenste rolbuismontage (B1/B2). Als deze gecentreerd is, schroeft u elke rolbuismontage aan de binnenste zeskantbuis met een 1/4" x 1" zelfborende en tappende schroef (F), de schroef is 2" van het uiteinde van de buitenste buis.

1. Schuif de gehele rolbuis (A/B) in de 5-1/2" lus in het zeil (H).

Zorg ervoor dat de banden op de naden van het zeil op de onderkant van het zeil rusten wanneer het is geïnstalleerd.

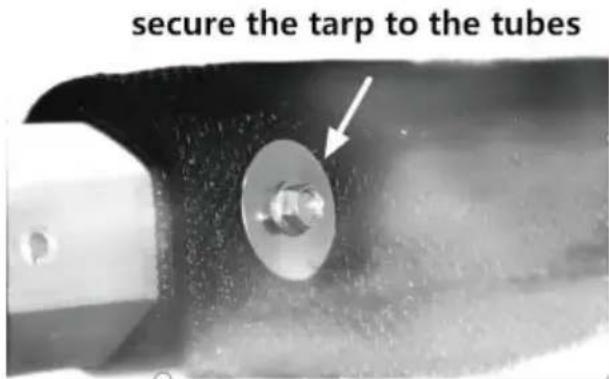

1. Zorg ervoor dat de rolbuis (A/B) gecentreerd is binnen het zeil (H). Houd de rolbuis stevig vast aan het uiteinde van de zak en schroef deze vast met 1/4" x 1" zelfborende tapschroever (F) en fenderringen. Verdeel ze gelijkmatig en centreer ze over de rolbuis. Zorg ervoor dat de schroeven ten minste 2" van de uiteinden verwijderd zijn

van de rolbuis. Schroef ook niet in de asadapters aan elk uiteinde.

1. Verwijder een van de lagerbeugels (C) en schuif de zeilrol in de resterende beugel. Nu de zeilrol is geplaatst, plaatst u de lagerbeugel opnieuw en monteert u deze weer op de stortbak. Draai daarna de 3/8" beugelbevestigingsbouten vast.

2. Centreer uw zeilrol (A/B) tussen elke montagebeugel (C) en draai de stelschroeven in elke lagerring vast.

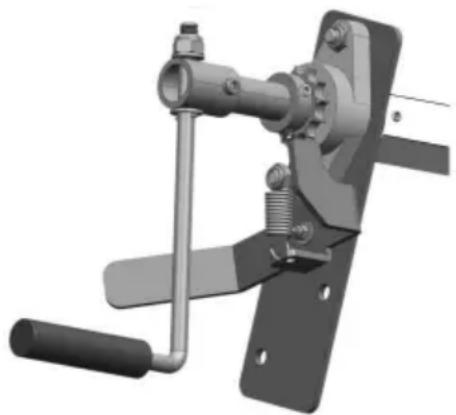

3. Neem het tandwiel en monteer het op de 1" as aan de bestuurderszijde van de rolbuismontage. Zorg ervoor dat de vergrendelingshendel (D) in de open positie staat en schuif het tandwiel langs de as totdat het strak tegen het lager zit.

4. Gebruik nu de meegeleverde 1/4" x 2" schroef en borgmoer om het geheel te monteren de krukas (D) aan de bestuurderszijde op de rolbuisas (A/B) plaatsen.

1. De twee kleine haakjes aan de banden moeten aan de achterkant worden bevestigd hoekgaten op het zeil. Knijp nu de grote haken (G) rond het zeil ringen (H). De banden zijn nu stevig aan het zeil bevestigd.
2. Neem het meegeleverde trekkoord (E) en bevestig het aan de middelste ring op de achterkant van het zeil (H).
3. Bevestig de twee touwopslaghaken aan de stortbak. Deze haken berg het trekkoord (E) op terwijl het zeil (H) de stortbak bedekt. De haken Moet horizontaal gemonteerd worden en kan aan de carrosserie geschroefd of gelast worden. Wij adviseren een afstand van 15"-17" tussen de twee haken.
4. Monteer nu aan de andere kant nog twee touwopslaghaken aan de zijkant van de stortbak bij de krukas (D). Wanneer het zeil is ingetrokken en opgerold, bergen deze haken het trekkoord (E) op. Deze haken moet verticaal geplaatst worden en kan vastgeschroefd of gelast worden, vergelijkbaar met Step 14.

ONDERHOUD

1. Controleer alle apparatuur vóór elk gebruik op losse of versleten onderdelen en Vervang of draai indien nodig vast.
2. De val moet uit de buurt van vuurbronnen worden bewaard.
