KIPPPLANENROLLENSATZ

MODELL: WBS008

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Müllplane

ROLLENSATZ

MODELL: WBS008

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE

WARNUNG: Lesen und verstehen Sie dieses Handbuch, bevor Sie

Montage, Installation, Bedienung oder Wartung dieses Produkts.

Die Nichtbeachtung dieser Warnungen und Anweisungen kann zu

Tod, Körperverletzung oder Beschädigung wertvollen Eigentums.

1. Halten Sie den Arbeitsbereich während der Montage und Verwendung dieses Produkts sauber und Sorgen Sie für eine gute Beleuchtung und halten Sie Zuschauer und Kinder vom Arbeitsbereich fern.
2. Tragen Sie eine ANSI-zugelassene Schutzbrille und robuste Arbeitshandschuhe

während des Gebrauchs.

	Achtung - Tragen Sie unbedingt einen Augenschutz bei der Verwendung dieses Produkt.
	Achtung: Tragen Sie bei der Verwendung dieses Produkts unbedingt Handschuhe.

1. Überprüfen Sie vor jedem Gebrauch den allgemeinen Zustand des Produkts. Überprüfen Sie:

gebrochene, gerissene oder verbogene Teile, lose oder fehlende Teile und jede Situation

die den ordnungsgemäßen Betrieb des Produkts beeinträchtigen können.

1. Dieses Produkt ist kein Spielzeug. Bewahren Sie das Produkt an einem sicheren, trockenen Ort auf, der außerhalb der Reichweite von Kindern und unbefugten Personen.
2. Nur bestimmungsgemäß verwenden.
3. Arbeiten Sie mit gesundem Menschenverstand. Bleiben Sie aufmerksam und konzentriert, wenn

Einrichten und Verwenden dieses Produkts. Bedienen Sie es niemals unter dem Einfluss

von Alkohol, Drogen oder Medikamenten.

1. Kleiden Sie sich angemessen. Tragen Sie niemals weite Kleidung oder Schmuck, wenn

Verwenden Sie lange Haare nicht und halten Sie Haare, Kleidung und Handschuhe von

beweglichen Teilen.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

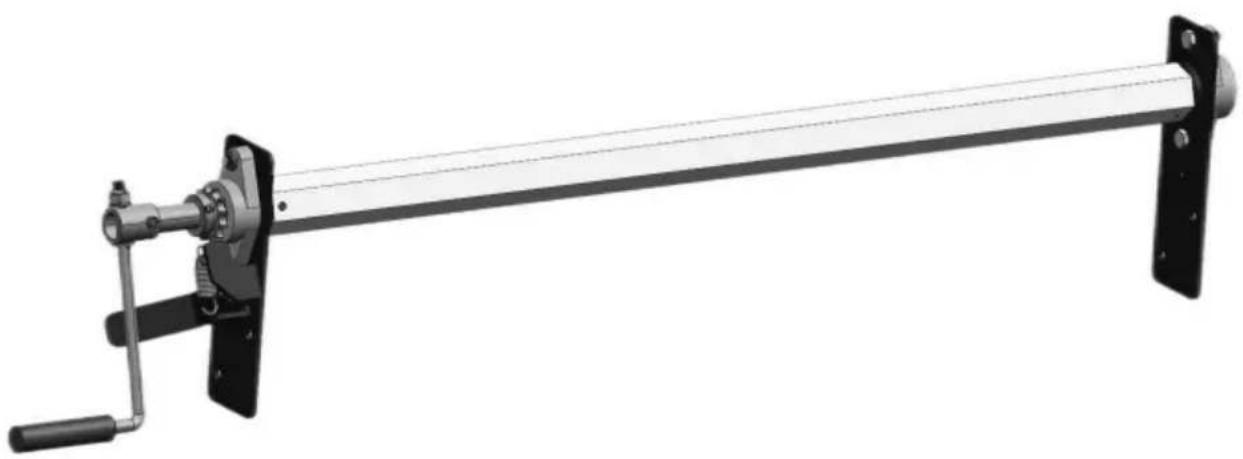

PRODUKTPARAMETER

Hauptmaterial: Aluminiumlegierung

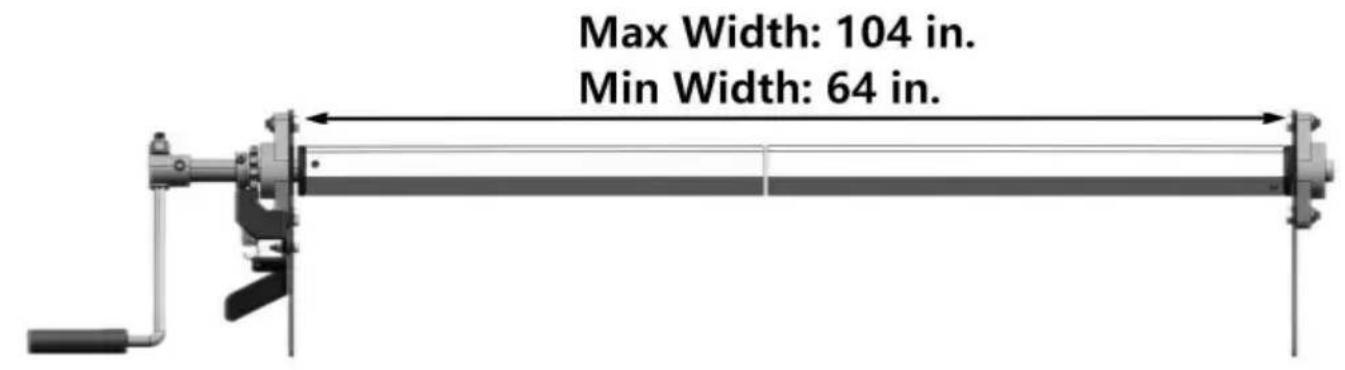

Teleskoplänge: 64 bis 104 Zoll. Siehe Bild unten.

Äußere Sechskantrohre (B1/B2)Inneres Sechska

Lagerträger (C1/C2) Handkurbel mit Arretierung (D)

Seil ziehen (E) Bolzen/Schrauben (F)

Gummiseile und Haken (G)

1. Bestimmen Sie, wo Sie die Planenrolle auf Ihrer Mülldeponie platzieren möchten LKW. Wir empfehlen, die Rolle außerhalb der Ladefläche der Mulde zu montieren Bereich, um Schäden durch das Beladen der Mulde des Muldenkippers zu vermeiden. Außerdem Sie möchten die Rolle dort platzieren, wo der Wickler leicht zugänglich ist.
2. Nachdem Sie nun die Position des Planenrollsets bestimmt haben, klemmen Sie die Lagerträger (C1/2) an die gewünschte Stelle. Die Der Lagerbock mit dem Rasthebel (C2) sollte auf der Fahrerseite platziert werden

Seite. Stellen Sie sicher, dass diese Halterungen auf jeder Seite vertikal ausgerichtet sind. Montieren Sie die Halterungen außerdem hoch genug, um die gesamte Plane aufzunehmen wenn es vollständig auf den Überrollbügel aufgerollt ist.

1. Um mit der Montage der Halterungen (C1/C2) zu beginnen, markieren Sie die Position des Lagers Befestigungslöcher der Halterung auf jeder Seite des Muldenkipperkörpers. Bohren Sie nun Bohren Sie an den vier markierten Stellen Löcher im Durchmesser von 13/32 Zoll.
2. Die Löcher sind gebohrt, nun montieren Sie die Lagerhalterungen an die Kippmulde mit vier 3/8"x1" Kopfschrauben, Muttern und Federscheiben (F), die werden mitgeliefert. Vermeiden Sie jedoch, die Befestigungselemente an dieser Stelle festzuziehen, ziehen Sie Halten Sie sie mit den Händen fest.
3. Nehmen Sie das innere Sechskantrohr (A) heraus und markieren Sie die Mitte der Rohrlänge mit einem Bleistift. Stecken Sie dieses Rohr zur Hälfte in das Überrollrohr auf der Fahrerseite (B1). Auf der Beifahrerseite die andere Seite des Überrollrohrs (B2) auf die gegenüberliegenden Ende des inneren Sechskantrohrs (A). Messen Sie nun den Abstand zwischen den Innenseiten der montierten Lagerträger (C1/C2). Wenn die Der Abstand zwischen den beiden Rollenrohren beträgt weniger als 64 Zoll. um gleiche Mengen gekürzt. Trennen Sie die beiden Rollenrohre, um sicherzustellen, dass die

Die komplette Rollrohrbaugruppe ist 1/4 Zoll kleiner als der Abstand zwischen den

Montagehalterungen. Überprüfen Sie anhand Ihrer Bleistiftmarkierung, ob das innere Sechskantrohr (A) mittig in der äußeren Rollrohrbaugruppe (B1/B2) sitzt. Wenn es zentriert ist, schrauben Sie jede

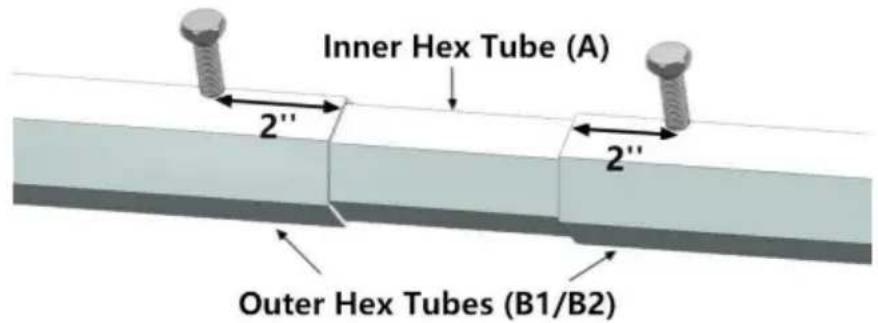

Rollrohrbaugruppe mit einer 1/4 Zoll x 1 Zoll selbstbohrenden und klebenden Schraube (F) an das innere Sechskantrohr. Die Schraube befindet sich 2 Zoll vom Ende des äußeren Rohrs entfernt.

1. Schieben Sie das gesamte Rollrohr (A/B) in die 5-1/2-Zoll-Schlaufe in der Plane (H).

Stellen Sie sicher, dass das Gurtband an den Nähten der Plane nach der Installation auf der Unterseit der Plane aufliegt.

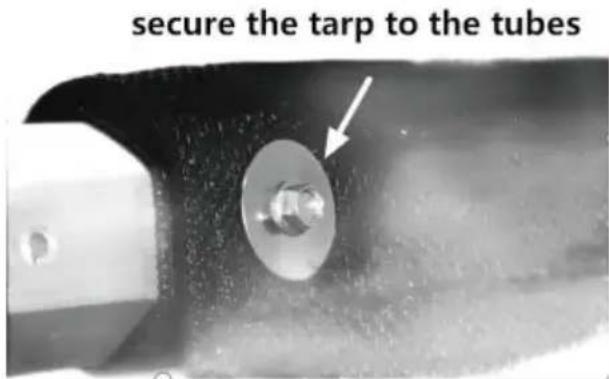

1. Stellen Sie sicher, dass das Rollrohr (A/B) in der Plane (H) zentriert ist. Halten Sie das Rollrohr am Ende der Tasche fest und schrauben Sie es mit 1/4 x 1 Zoll selbstbohrenden Blechschrauben (F) und Kotflügelscheiben fest. Verteilen Sie sie gleichmäßig und zentrieren Sie sie über dem Rollrohr. Stellen Sie sicher, dass die Schrauben mindestens 2 Zoll von den Enden entfernt sind. des Abrollrohrs. Schrauben Sie auch nicht in die Wellenadapter an jedem Ende.

1. Entfernen Sie eine der Lagerhalterungen (C) und schieben Sie die Planenrolle in die verbleibende Halterung. Nachdem die Planenrolle platziert ist, positionieren Sie die Lagerhalterung neu und montieren Sie sie wieder an der Kippmulde. Ziehen Sie anschließend die 3/8-Zoll-Befestigungsschrauber der Halterung fest.

2. Zentrieren Sie Ihre Planenrolle (A/B) zwischen den einzelnen Montagehalterungen (C) und ziehen Sie die Stellschrauben in die einzelnen Laufringe fest.

3. Nehmen Sie das Kettenrad und montieren Sie es auf der 1-Zoll-Welle auf der Fahrerseite der Abrollrohrbaugruppe. Stellen Sie sicher, dass sich der Sperrhebel (D) in der geöffneten Position befindet, und schieben Sie das Kettenrad die Welle hinunter, bis es fest am Lager anliegt.

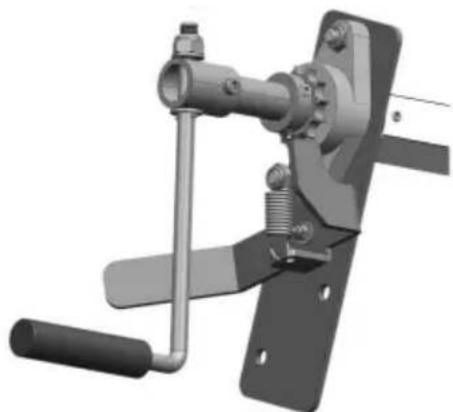

4. Verwenden Sie nun die mitgelieferte 1/4 x 2 Zoll Schraube und Kontermutter zum Zusammenbauen die Kurbel (D) auf die Fahrerseite der Überrollrohrwelle (A/B).

1. Die beiden kleinen Haken an den Gurten sollten an der Rückseite befestigt werden Ecklöcher auf der Plane. Nun klemmen Sie die großen Haken (G) um die Plane Ösen (H). Die Gurte sind nun sicher an der Plane befestigt.

2. Nehmen Sie das mitgelieferte Zugseil (E) und befestigen Sie es an der mittleren Öse am die Rückseite der Plane (H).

3. Befestigen Sie die beiden Seilaufbewahrungshaken an der Kippmulde. Diese Haken Verstauen Sie das Zugseil (E), während die Plane (H) die Mulde abdeckt. Die Haken müssen waagerecht montiert werden und können mit der Karosserie verschraubt oder verschweißt werden. Wir empfehlen einen Abstand von 15–17 Zoll zwischen den beiden Haken.

4. Montieren Sie nun auf der anderen Seite zwei weitere Seilaufbewahrungshaken an den Seite der Mulde in der Nähe der Kurbel (D). Wenn die Plane Eingefahren und aufgerollt, dienen diese Haken zur Aufnahme des Zugseils (E). Diese Haken muss senkrecht gestellt werden und kann angeschraubt oder angeschweißt werden, ähnlich wie Step 14.

WARTUNG

1. Überprüfen Sie vor jedem Gebrauch alle Geräte auf lose oder abgenutzte Teile und nach Bedarf ersetzen oder festziehen.

2. Die Falle sollte entfernt von Feuerquellen gelagert werden.
