INSTRUKCJA OBSŁUGI WBS008 Vevor

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

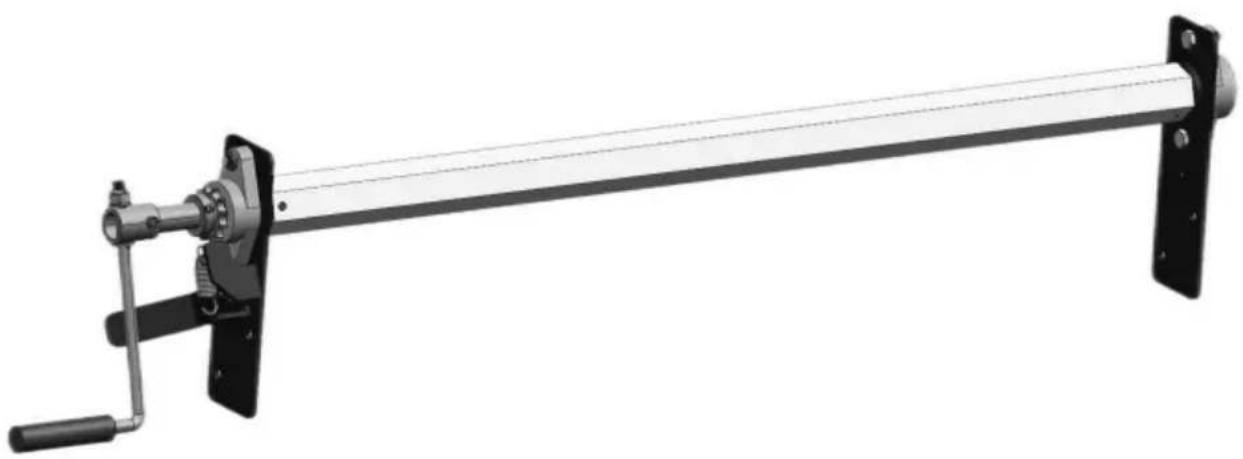

ZESTAW ROLKOWY DO PLANDEKI WYWROTNEJ

MODEL: WBS008

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

PLANDEKA WYRZUTOWA

ZESTAW ROLKOWY

MODEL: WBS008

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

INSTRUKCJE BEZPIECZEŃSTWA

OSTRZEŻENIE: Przed przystąpieniem do użytkowania należy przeczytać i zrozumieć niniejszą instrukcję.

montażu, instalacji, obsługi lub serwisowania tego produktu.

Nieprzestrzeganie tych ostrzeżeń i instrukcji może spowodować:

śmierć, obrażenia ciała lub uszkodzenie cennego mienia.

1. Podczas montażu i użytkowania tego produktu należy utrzymywać miejsce pracy w czystości i dobrze oświetlone i uniemożliwiające przebywanie w miejscu pracy osobom postronnym i dzieciom.
2. Noś okulary ochronne zatwierdzone przez ANSI i wytrzymałe rękawice robocze.

podczas użytkowania.

Ostrzeżenie: Podczas korzystania z tego urządzenia należy nosić okulary ochronne. produkt.

Ostrzeżenie: Podczas stosowania tego produktu należy nosić rękawiczki.

1. Przed każdym użyciem należy sprawdzić ogólny stan produktu. Sprawdź:
   uszkodzone, pęknięte lub wygięte części, luźne lub brakujące części oraz wszelkie sytuacje mogące mieć wpływ na prawidłowe działanie produktu.
2. Ten produkt nie jest zabawką. Przechowuj produkt w bezpiecznym, suchym miejscu, które jest poza zasięgiem dzieci i osób nieupoważnionych.
3. Używać wyłącznie zgodnie z przeznaczeniem.
4. Używaj zdrowego rozsądku podczas pracy. Bądź czujny i skoncentruj się, gdy ustawianie i używanie tego produktu. Nigdy nie używaj go będąc pod wpływem alkoholu, narkotyków lub leków.
5. Ubieraj się odpowiednio. Nigdy nie zakładaj luźnych ubrań ani biżuterii, gdy używając. Trzymaj długie włosy z dala od włosów, odzieży i rękawiczek. ruchome części.

ZAPISZ TE INSTRUKCJE

PARAMETRY PRODUKTU

Material główny: Stop aluminium

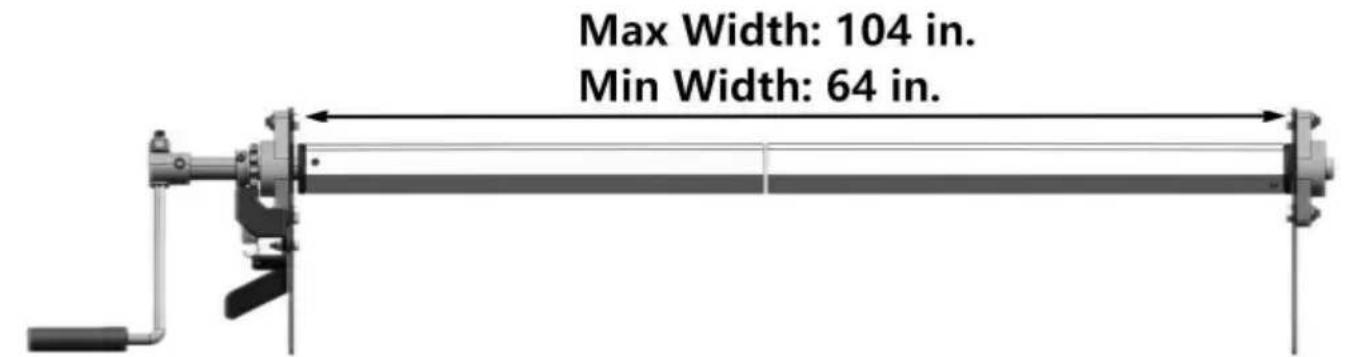

Długość teleskopowa: 64 do 104 cali. Zobacz zdjęcie poniżej.

Rury sześciokątne zewnętrzne (B1/B2) Rura sześciokątna

Wsporniki łożyskowe (C1/C2) Korba ręczna z blokadą (D)

Pociągnij linę (E) Śruby/Wkręty (F)

1. Określ, gdzie chcesz umieścić rolkę plandeki na swoim wysypisku ciężarówka. Zalecamy montaż wałka poza ładunkiem skrzyni wywrotki obszar, aby zapobiec uszkodzeniom spowodowanym załadunkiem korpusu wywrotki. Będziesz także chcesz umieścić wałek w miejscu, w którym nawijarka będzie łatwo dostępna.

2. Teraz, gdy już wiesz, gdzie umieścić zestaw rolek plandeki, przymocuj je zaciskiem zespoły wspornika łożyska (C1/2) do żądanej lokalizacji.

wspornik łożyska z dźwignią blokującą (C2) należy umieścić po stronie kierowcy bok. Upewnij się, że te wsporniki są wyrównane po obu stronach pionowo. Dodatkowo zamontuj wsporniki wystarczająco wysoko, aby pomieścić całą plandekę po całkowitym zwinięciu na pałąku bezpieczeństwa.

Wspornik łożyska (C1)

Wspornik łożyska (C2)

1. Aby rozpocząć montaż wsporników (C1/C2), zaznacz położenie łożyska otwory montażowe wspornika po każdej stronie nadwozia wywrotki. Teraz wywierć Wywierć otwory o średnicy 13/32" w czterech zaznaczonych miejscach.

2. Otwory zostały wywiercone, teraz zamontuj wsporniki łożysk do korpus wywrotki za pomocą czterech śrub imbusowych 3/8"x1", nakrętek i podkładek zabezpieczających (F), są dostarczane. Jednak unikaj dokręcania elementów mocujących w tym momencie, dokręć Przytrzymaj je rękoma, aby je utrzymać na miejscu.

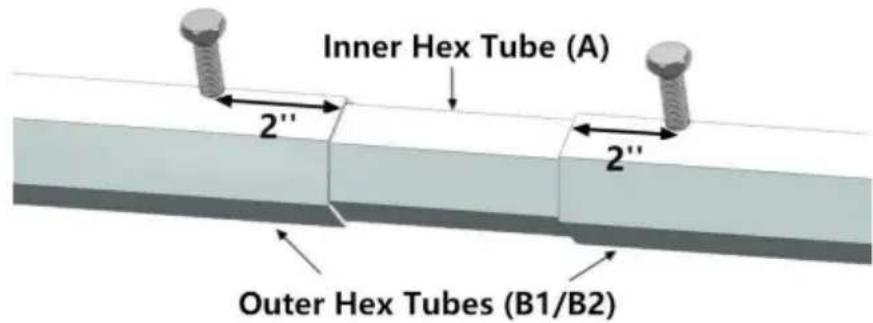

3. Wyjmij wewnętrzną rurkę sześciokątną (A) i zaznacz środek długości rurki ołówkiem. Włóż tę rurkę do połowy w rurkę rolkową po stronie kierowcy (B1). Po stronie pasażera wsuń drugą stronę rury rolkowej (B2) na przeciwległy koniec wewnętrznej rury sześciokątnej (A). Teraz zmierz odległość pomiędzy wewnętrzną stronę zamontowanych wsporników łożyskowych (C1/C2). Jeżeli pomiar jest mniejszy niż 64", oba zespoły rur rolkowych muszą być skrócone o równe ilości. Rozdziel dwie rury rolkowe, aby zapewnić

kompletny zespół rury rolkowej jest o 1/4" mniejszy niż odległość między wspornikami montażowymi. Sprawdź oznaczenia ołówkiem, aby sprawdzić, czy wewnętrzna rura sześciokątna (A) jest wyśrodkowana wewnątrz zewnętrznego zespołu rury rolkowej (B1/B2). Jeśli jest wyśrodkowana, przykręć każdy zespół rury rolkowej do wewnętrznej rury sześciokątnej za pomocą samowiercącej śruby samogwintującej 1/4" x 1" (F), śruba znajduje się 2" od końca zewnętrznej rury.

1. Wsuń całą rurę rolkową (A/B) do pętli 5-1/2" w plandece (H).

Upewnij się, że taśmy na szwach plandeki będą przylegać do jej spodu po zainstalowaniu.

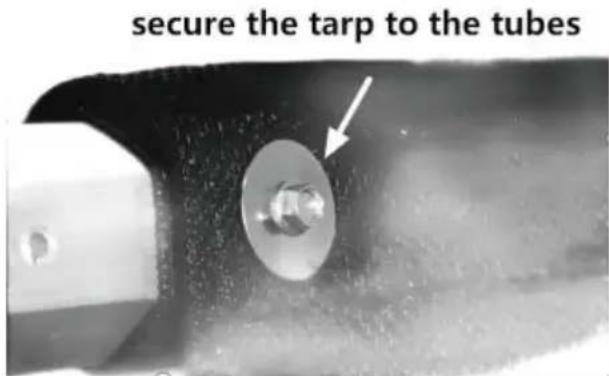

1. Upewnij się, że rura rolkowa (A/B) jest wyśrodkowana w plandece (H). Mocno przytrzymaj rurę rolkową na końcu kieszeni i przykręć ją za pomocą samogwintujących wkrętów 1/4" x 1" (F) i podkładek błotnika. Rozmieść je równomiernie i wyśrodkuj na rurze rolkowej. Upewnij się, że śruby są co najmniej 2" od końców

rury rolkowej. Nie wkręcaj również adapterów wału na każdym końcu.

1. Usuń jeden z uchwytów łożyskowych (C) i wsuń rolkę plandeki do pozostałego uchwytu. Teraz, gdy rolka plandeki jest już umieszczona, zmień położenie uchwytu łożyskowego i ponownie zamontuj go do skrzyni wywrotki. Następnie dokręć śruby mocujące uchwyt 3/8".

2. Wyśrodkuj rolkę plandeki (A/B) pomiędzy każdym wspornikiem montażowym (C) i dokręć śruby ustalające w każdej bieżni łożyska.

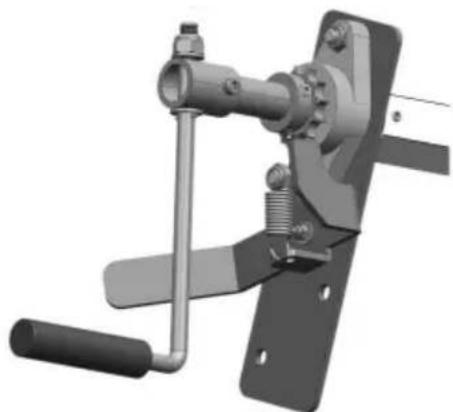

3. Weź zębatkę i zamontuj ją na wałku 1" po stronie kierowcy zespołu rury rolkowej. Upewnij się, że dźwignia blokująca (D) jest w pozycji otwartej i przesu zębatkę w dół wału, aż będzie ściśle przylegać do łożyska.

4. Teraz użyj dostarczonej śruby 1/4" x 2" i nakrętki zabezpieczającej, aby złożyć korbę (D) na stronie kierowcy wału rury osłonowej (A/B).

1. Dwa małe haczyki na paskach należy przymocować z tyłu otwory narożne w plandece. Teraz zaciśnij duże haki (G) wokół plandeki przelotki (H). Paski są teraz bezpiecznie przymocowane do plandeki.

2. Weź dołączoną linę (E) i przymocuj ją do środkowego przelotki na tył plandeki (H).

3. Przymocuj dwa haki do przechowywania lin do skrzyni ładunkowej. Te haki przechowuj linę ciągnącą (E), podczas gdy plandeka (H) przykrywa skrzynię ładunkową. Haki muszą być zamontowane poziomo i mogą być przykręcone lub przyspawane do nadwozia. Zalecamy zachowanie odległości 15"-17" między dwoma haczykami.

4. Teraz po drugiej stronie zamontuj dwa kolejne haki do przechowywania liny bok skrzyni ładunkowej w pobliżu korby (D). Gdy plandeka jest schowane i zwinięte, te haki przechowują linę pociągową (E). Te haki muszą być umieszczone pionowo i można je przykręcić lub przyspawać, podobnie jak Step 14.

KONSERWACJA

1. Przed każdym użyciem należy sprawdzić, czy w sprzęcie nie ma luźnych lub zużytych części. W razie potrzeby wymień lub dokręć.

2. Pułapkę należy przechowywać z dala od źródeł ognia.
