BRUKSANVISNING WBS008 Vevor

Teknisk support och e-garanticertifikat

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

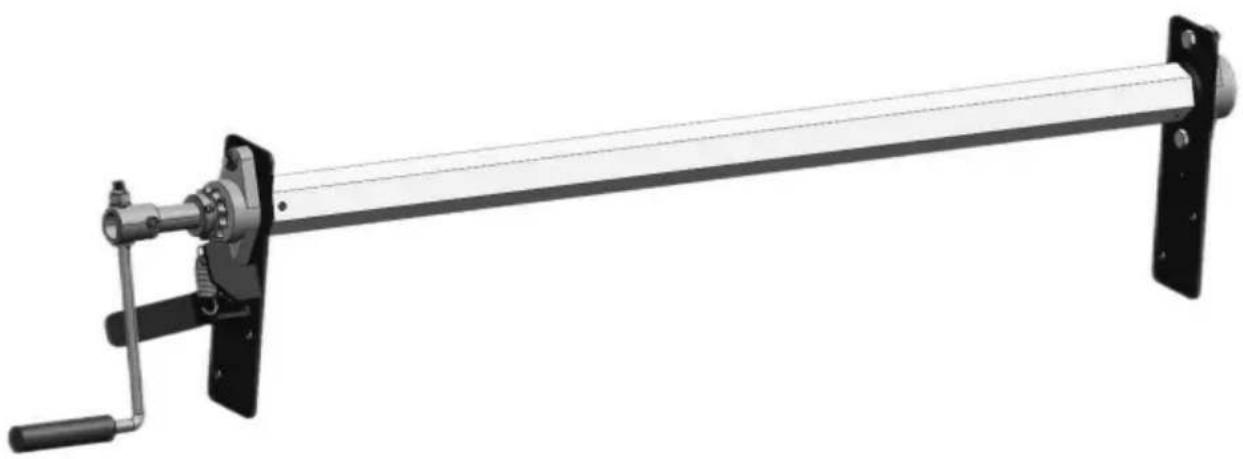

DUMP TARP RULLSAT

MODELL: WBS008

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

SÄKERHETSINSTRUKTIONER

WARNING: Läs och förstå denna manual innan

montering, installation, drift eller service av denna produkt.

Underlåtenhet att följa dessa varningar och instruktioner kan orsaka dödsfall, personskada eller skada på värdefull egendom.

1. Under montering och användning av denna produkt, håll arbetsområdet rent och väl upplyst, och håll åskådare och barn borta från arbetsområdet.
2. Bär ANSI-godkända skyddsglasögon och kraftiga arbetshandskar

under användning.

Varning- Var noga med att bära ögonskydd när du använder detta produkt.

Varning- Var noga med att bära handskar när du använder denna produkt.

1. Inspektera produktens allmänna skick före varje användning. Kontrollera efter:

trasiga, spruckna eller böjda delar, lösa eller saknade delar och alla situationer som kan påverka produktens korrekta funktion.

1. Denna produkt är inte en leksak. Förvara produkten på en säker, torr plats, dvs

utom räckhåll för barn och icke auktoriserade personer.

1. Använd endast på avsett sätt.

2. Använd sunt förnuft när du arbetar. Var alert och koncentrera dig när

installera och använda denna produkt. Använd aldrig under påverkan

alkohol, droger eller mediciner.

1. Klä dig lämpligt. Bär aldrig löst sittande kläder eller smycken när

använder. Innehåll långt här och håll här, kläder och handskar borta från

rörliga delar.

SPARA DESSA INSTRUKTIONER

PRODUKTPARAMETRAR

Huvudmaterial: Aluminiumlegering

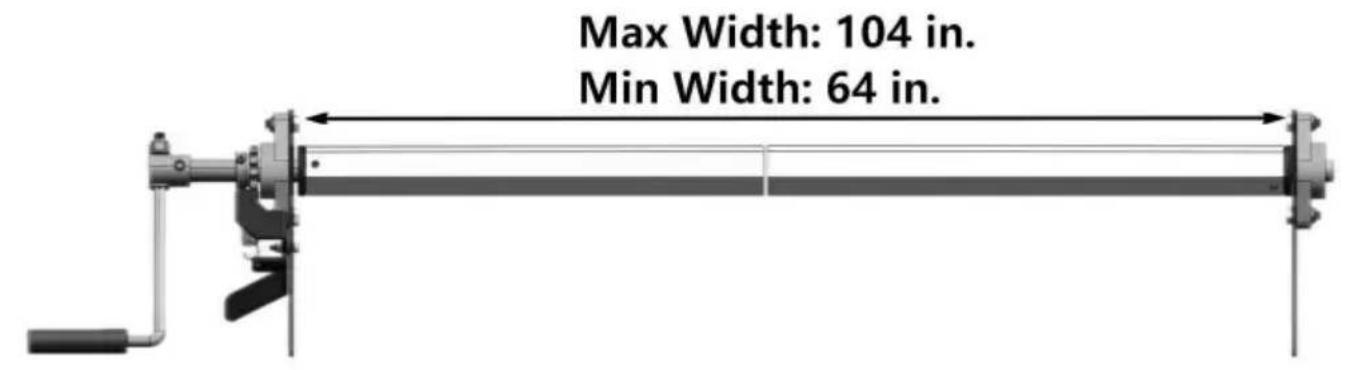

Teleskoplängd: 64 till 104 tum. Se bilden nedan.

Inre sexkantsrör (A)

Yttre sexkantsrör (B1/B2)

1. Bestäm var du vill placera presenningsrullen på din tipp lastbil. Vi rekommenderar att man monterar välten utanför tippkroppens last område för att förhindra skador från lastning av lastbilens kaross. Det kommer du också vill placera rullen där upprullaren är lättillgänglig.

2. Nu när du har bestämt var du ska placera presenningsrullsatsen, klämma fast lagerkonsolerna (C1/2) till önskad plats. De lagerbygel med spärrspaken (C2) ska placeras på föraren sida. Se till att dessa fästen är inriktade på varje sida vertikalt. Montera dessutom fästena tillräckligt högt för att rymma hela tarpen när den är helt upprullad på störtbågen.

1. För att börja installera fästena (C1/C2), markera platsen för lagret fästets monteringshål på vardera sidan av lastbilskarossen. Borra nu 13/32" hål i de fyra markerade platserna.
2. Hålen har borrats, montera nu lagerkonsolerna till dumpa kroppen med fyra 3/8"x1" skruvar, muttrar och låsbrickor (F) som levereras. Undvik dock att dra åt fästelementen vid denna tidpunkt, dra åt dem med händerna för att hålla dem på plats.
3. Ta ut det inre sexkantsröret (A) och markera mitten av rörets längd med en penna. Sätt in det röret halvvägs i rullröret på förarsidan (B1). På passageraren sätter du in den andra sidan av rullröret (B2) på motsatta änden av det inre sexkantsröret (A). Mät nu avståndet mellan insidan av de monterade lagerkonsolerna (C1/C2). Om måttet är mindre än 64", måste båda rullrörsenheterna vara förkortas med lika stora belopp. Separera de två rullrören för att säkerställa

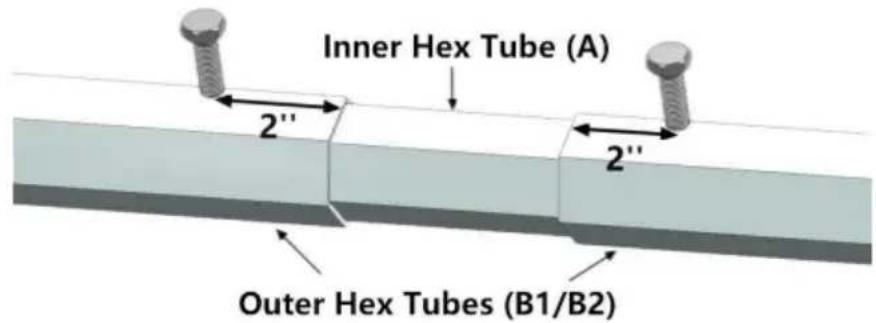

komplett rullrörsmontering är 1/4" mindre än avståndet mellan monteringsfästen. Se din pennmarkering för att verifiera att det inre sexkantsröret (A) är centrerat inuti den yttre rullrörsenheten (B1/B2). Om den är centrerad, skruva fast varje rullrörsenhet till det inre sexkantsröret med en 1/4" x 1" självborrande och tejpande skruv (F), skruven är 2" från änden av det yttre röret.

Se till att vävbandet på presenningens sömmar kommer att vila på botten av presenningen när det är installerat.

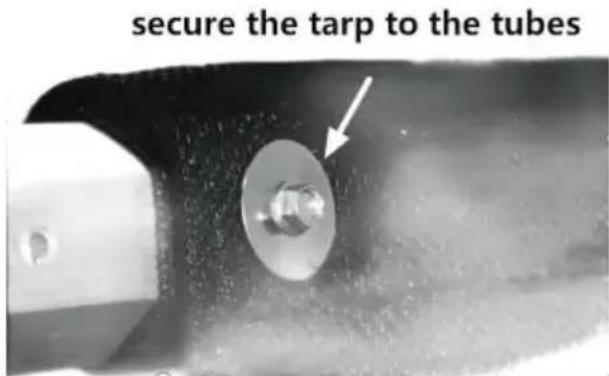

1. Se till att rullröret (A/B) är centrerat inuti presenningen (H). Håll hårt i rullröret i änden av fickan och skruva på plats med 1/4" x 1" självborrande skruvar (F) och fenderbrickor. Placera dem jämnt och centrera över rullröret. Se till att skruvarna är minst 2" från ändarna

av rullröret. Skruva inte heller in i axeladaptrarna i varje ände.

1. Ta bort endera av lagerkonsolerna (C) och skjut in presenningsrullen i den återstående konsolen. Nu när presenningsrullen är placerad, placera om lagerkonsolen och sätt tillbaka den på dumpningskroppen. Efteråt, dra åt 3/8" fästets monteringsbultar.

2. Centrera din presenningsrulle (A/B) mellan varje monteringsfäste (C) och dra åt ställskruvarna i varje lagerbana.

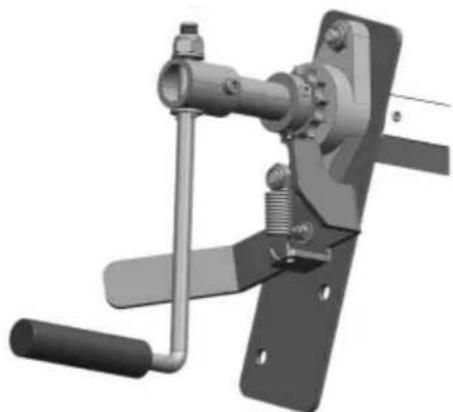

3. Ta drevet och montera det på 1" axeln på förarsidan av rullrörsenheten. Se till att spärrspaken (D) är i öppet läge och skjut ner kedjehjulet på axeln tills det är tätt mot lagret.

4. Använd nu 1/4" x 2" skruven och låsmuttern som medföljer för att montera vevhandtaget (D) på förarsidan av rullrörsaxeln (A/B).

1. De två små krokarna på remmarna ska fästas på baksidan hörnhål på presenningen. Krympa nu de stora krokarna (G) runt presenningen genomföringar (H). Remmarna är nu säkert fästa på presenningen.

2. Ta ditt medföljande dragrep (E) och fäst det i den mittersta genomföringen på baksidan av presenningen (H).

3. Fäst de två linförvaringskrokarna på tippkroppen. Dessa krokar förvara draglinan (E) medan presenningen (H) täcker tippkroppen. Krokarna måste vara horisontellt monterad och kan skruvas eller svetsas fast på kroppen. Vi rekommenderar ett avständ på 15"-17" mellan de två krokarna.

4. Nu på andra sidan, montera två fler repförvaringskrokar till sidan av tippkroppen nära vevhandtaget (D). När presenningen är indragna och upprullade lagrar dessa krokar draglinan (E). Dessa krokar måste placeras vertikalt och kan bultas eller svetsas på, liknande Step 14.

UNDERHÅLL

1. Inspektera all utrustning för lösa eller slitna delar före varje användning och byt ut eller dra åt efter behov.

2. Fällan ska förvaras på avständ från brandkällor.
