MODE D'EMPLOI RS-1.5 Vevor
Utilisez seulement des ménages.
AVERTISSEMENT : Surface chaude - Pour réduire le risque de brûlures, ne touchez pas.
ATTENTION : Pour réduire le risque de choc électrique, ne pas exposer à la pluie.
Stockez à l'intérieur.
ATTENTION : Pour réduire le risque de choc électrique, utilisez uniquement des pièces de rechange.
AVERTISSEMENT : Risque de blessure - Ne pas diriger le courant d'air directement sur le corps.
COMPOSANTS DE LA POMPE
Assistance technique et certificat de garantie électronique
www.vevor.com/support
POMPE À VIDE
CHAMBRE À VIDE
MODÈLE : RS-0.5, RS-1, RS-1.5, RS-2, RS-3
Avant de faire fonctionner cet appareil, veuillez lire attentivement le manuel d'instructions et conservez ces instructions. Des précautions de sécurité de base doivent toujours être suivies, y compris les suivantes :
Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire attentivement le manuel d'instructions.
Ce symbole, placé avant un commentaire de sécurité, est une sorte de précaution, d'avertissement ou de danger. L'avertissement peut conduire à un accident. Pour réduire le risque de blessure, d'incendie ou d'électrocution, suivez toujours les recommandations ci-dessous.
AVERTISSEMENT
Nettoyage : utiliser uniquement.
AVERTISSEMENT : Surface chaude - Pour réduire le risque de brûlures, ne touchez pas. ATTENTION : Pour réduire le risque de choc électrique, ne pas exposer à la pluie. Conserver à l'intérieur. ATTENTION : Pour réduire le risque de choc électrique, utiliser uniquement à l'intérieur.
ATTENTION : Risque de blessure - Ne pas diriger le flux d'air ou de vapeur directement sur le corps.
Utiliser uniquement pour le nettoyage.
AVERTISSEMENT : Surface chaude - Pour réduire le risque de brûlures, ne touchez pas. ATTENTION : Pour réduire le risque de choc électrique, ne pas exposer à la pluie. Conserver à l'intérieur.
ATTENTION : Pour réduire le risque de choc électrique, utilisez uniquement à l'intérieur. AVERTISSEMENT : Risque de blessure - Ne pas diriger le flux d'air directement sur le corps.

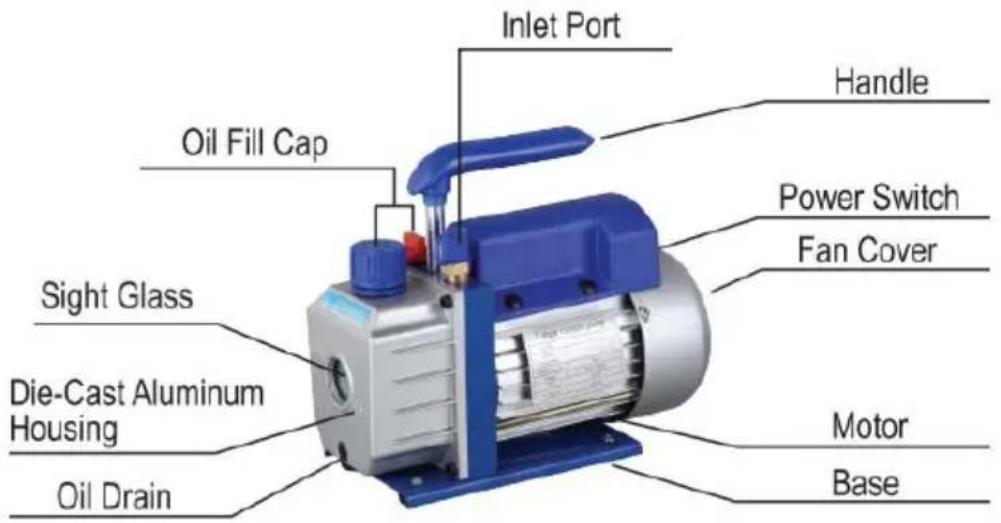

COMPOSANTS DE LA POMPE
Dans tous les cas, les moteurs sont conçus pour fonctionner à des tensions de plus ou moins 10 % de la
tension nominale. Les moteurs monophasés sont fournis entièrement connectés et prêts à
fonctionner.
(1) Vérifiez que la tension et la fréquence de la sortie correspondent aux spécifications
indiquées sur l'autocollant du moteur de la pompe. Vérifiez que l'interrupteur MARCHE/ARRÊT est en position ARRÊT
avant de brancher la pompe sur une prise. Retirez et jetez le capuchon d'échappement de l'extrémité de la poignée de la pompe.
(2) La pompe est expédiée sans huile dans le réservoir. Avant de démarrer la pompe, remplissez
le réservoir d'huile. Retirez le capuchon du raccord d'échappement et ajoutez de l'huile jusqu'à ce que l'huile apparaisse dans le
Bas de la vue verre. La capacité approximative d'huile de la pompe est
de 180 à 800 ml (référence aux données techniques).
(3) Remplacer le bouchon du raccord d'échappement et retirer le bouchon de l'un des ports d'entrée.
Mettre le moteur sur MARCHE. Lorsque la pompe tourne en douceur, remettez le bouchon
sur le port d'entrée. Cela peut prendre de deux à 30 secondes, selon la température
ambiante. Après que la pompe a tourné pendant environ une minute, vérifiez la vue verre pour le niveau d'huile approprié. Le niveau doit être au même niveau que la ligne de niveau d'huile de la vue verre.
Ajoutez de l'huile si nécessaire.
Remarque : Lorsque la pompe est en cours d'exécution, le niveau d'huile doit être au même niveau que la ligne sur
la vue verre. Un sous-remplissage entraînera de mauvaises performances de vide.
Un remplissage excessif peut
entraîner une fuite d'huile par l'échappement.
2. Arrêt de la pompe après utilisation
Pour aider à prolonger la durée de vie de la pompe et faciliter le démarrage, suivez ces procédures pour l'arrêt.
(1) Fermez la vanne de collecteur entre la pompe et le système. (2) Retirez le tuyau de l'entrée de la pompe. (3) Bouchez le port d'entrée pour empêcher toute contamination ou particules libres de pénétrer dans le port.
1. Vidange de l'huile de la pompe :
L'état et le type d'huile utilisés dans toute pompe à vide poussé sont extrêmement importants pour déterminer le vide ultime réalisable. Nous recommandons l'utilisation d'huile pour pompe à vide de haute qualité. Cette huile a été spécialement formulée pour maintenir une viscosité maximale aux températures de fonctionnement normales et pour améliorer les démarrages par temps froid.
2. Procédure de vidange d'huile
(1) Assurez-vous que la pompe est réchauffée. (2) Retirez le bouchon de vidange d'huile. Vidangez l'huile contaminée dans un récipient approprié et éliminez-la correctement. L'huile peut être expulsée de la pompe en ouvrant l'entrée et en obstruant partiellement l'échappement avec un chiffon pendant que la pompe fonctionne. Ne faites pas fonctionner la pompe plus de 20 secondes avec cette méthode.
(3) Lorsque le flux d'huile s'est arrêté, inclinez la pompe vers l'avant pour vidanger l'huile résiduelle. (4) Remettez le bouchon de vidange d'huile. Retirez le raccord d'échappement et remplissez le réservoir avec de la nouvelle huile pour pompe à vide jusqu'à ce que l'huile apparaisse juste en bas du verre de niveau. La capacité approximative en huile de la pompe est de 180 à 800 ml (référez-vous aux spécifications techniques).
(5) Assurez-vous que les orifices d'entrée sont bouchés, puis allumez la pompe. Laissez-la fonctionner pendant une minute, puis vérifiez le niveau d'huile. Si l'huile est en dessous de la ligne de niveau d'huile, ajoutez de l'huile lentement (pompe en marche) jusqu'à ce que l'huile atteigne la ligne de niveau d'huile. Remettez le raccord d'échappement, en vous assurant que l'entrée est
(6)
a) Si l'huile est fortement contaminée par des boues qui se forment lorsque l'eau s'accumule dans l'huile, vous devrez peut-être retirer le couvercle du réservoir d'huile et l'essuyer.
b) Une autre méthode pour traiter l'huile fortement contaminée consiste à forcer l'huile hors du réservoir de la pompe. Pour ce faire, laissez la pompe fonctionner jusqu'à ce qu'elle soit réchauffée. Pendant que la pompe fonctionne encore, retirez le bouchon de vidange d'huile. Limitez légèrement l'échappement. Cela créera une contre-pression dans le réservoir d'huile et forcera l'huile, emportant la contamination.
Lorsque l'huile cesse de s'écouler, éteignez la pompe.
Répétez cette procédure autant de fois que nécessaire jusqu'à ce que la contamination soit éliminée.
Remettez le bouchon de vidange d'huile et remplissez le réservoir au niveau approprié avec de l'huile neuve pour pompe.
Votre pompe est conçue pour une utilisation fiable et a une longue durée de vie. Si quelque chose devait mal tourner, le guide suivant vous aidera à la remettre en service aussi rapidement que possible.
Si le démontage de la pompe est nécessaire, veuillez vérifier votre garantie. Elle peut être annulée par une mauvaise utilisation ou une altération par le client, ce qui rend la pompe inutilisable.
1. Défaut de démarrage
Vérifier la tension de ligne. La pompe doit démarrer à une tension secteur ±10 % (en charge) à 320F. Aux extrêmes, une commutation entre les enroulements standard peut se produire.
2. Fuite d'huile
(1) Assurez-vous que l'huile n'est pas une accumulation résiduelle provenant d'un déversement, etc. (2) Si une fuite existe, le joint de couvercle de module ou le joint d'arbre peut devoir être remplacé.
S'il y a une fuite dans la zone de la branche de vidange d'huile, vous pouvez refermer la prise en utilisant un produit commercial comme du ruban d'étanchéité pour filetage.
3. Échec à tirer un bon vide
(1) Assurez-vous que le vacuomètre et toutes les connexions sont en bon état et sans fuite. Vous pouvez confirmer la fuite en surveillant le vide avec une jauge à thermistance tout en appliquant de l'huile de pompe à vide au niveau des connexions ou des points de fuite suspectés. Le vide s'améliorera brièvement pendant que l'huile colmate la fuite. (2) Assurez-vous que l'huile de la pompe est propre. Une pompe très contaminée peut nécessiter plusieurs rinçages d'huile. (3) Assurez-vous que l'huile est au niveau approprié. Pour un fonctionnement maximal de la pompe, l'huile doit être au même niveau que la ligne OIL LEVEL sur le voyant lorsque la pompe est en marche. Ne pas trop remplir ---- les températures de fonctionnement entraîneront une expansion de l'huile, de sorte qu'elle apparaîtra à un niveau plus élevé que lorsque la pompe ne fonctionne pas. Pour vérifier le niveau d'huile, démarrez la pompe avec l'entrée bouchée. Vérifiez le niveau d'huile dans le voyant. Ajoutez de l'huile nécessaire.
PROBLÈMES COURANTS ET DÉPANNAGE
| ÉchecDescription | FauteCause | Solution |
| Faiblevide | 1. Lecapuchon d'entrée d'air portde rechange côté de le l'orifice d'entrée d'air est des | Serrer le bouchon d'entrée |
| 2. L'anneau en caoutchouc l'air entrée casquette sur le bâbord de rechange de le entrée le port est endomma | Remplacerleanneau de caoutchouc |
| 3. Huile insuffisante | Ravitailler à le ligne médiane huile jauge |
| 4. L'huile dela pompe est émulsionnée etimpur | Remplaceravechuile neuve |
| 5. Le trou d'entrée d'huile de pompe estbloqué ou le l'approvisionnement en pétrol est insuffisant | Nettoyer l'orifice d'entrée d'huile et le filtre engrener |
| 6. Fuite du conteneur de tuyaux connecté à la pompe | Vérifierle tuyau connecté récipientà éviter les fuites |
| 7. Mauvaisesélection de la | Vérifiez la taille de la pompe conteneur, recalculer et sélectionner le modèle de pompe approprié |
| 8. La pompe a été utilisée p long et le le dédouanement augmenté exigible à l'usure d pièces | Vérifiez ,réparezou remplacez le pompe avec un nouveau sur e |
| Huile Fuite | 1. Lejoint d'huile est endom | RemplacerleJoint Huile |
| 2. Le raccordement du réserv d'huile est lâcheou endommagé | Serrez les vis et remplacez Joint torique |
| Injection d'huile | 1. Tropd'huile | Vidange le huile à le ligne niveau d'huile |
| 2. Lela pression d'entrée est trop élevée pour un long moment | Sélectionner le approprié pomper à augmenter la vite de pompage d |
| Démarrage difficile | 1. La température de l'huile es aussi faible | Leair l'entrée est ventilée, démarre le moteur à plusieurs reprises ou chaleurs l'huile de la pompe |
| 2. Le moteurou l'alimentation est défectueux | Vérifieretréparation |
| 3. Étranger les objets tombent dans le pompe | Vérifier et éliminer |
| 4. La tension d'alimentation est aussi faible | Vérifierla tension d'alimentation |
Remarque : Si les solutions ci-dessus ne résolvent pas votre problème, veuillez contacter le marchand le plus proche, ou envoyez votre pompe à un centre de réparation professionnel, et nous ferons de notre mieux pour vous servir.

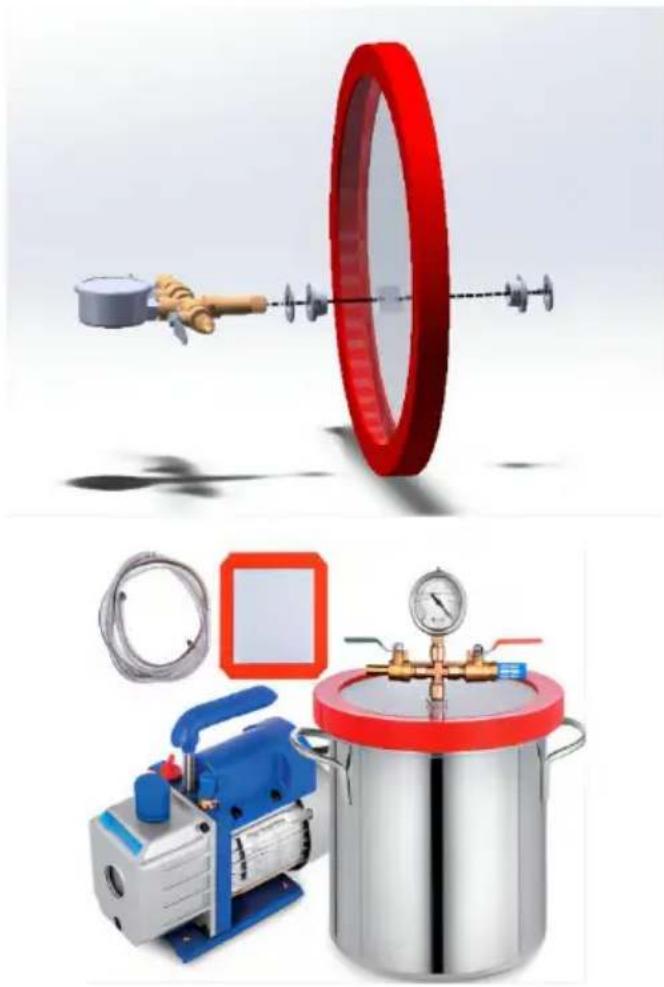

INSTRUCTIONS POUR LA POMPE À VIDE ET LA CHAMBRE À VIDE

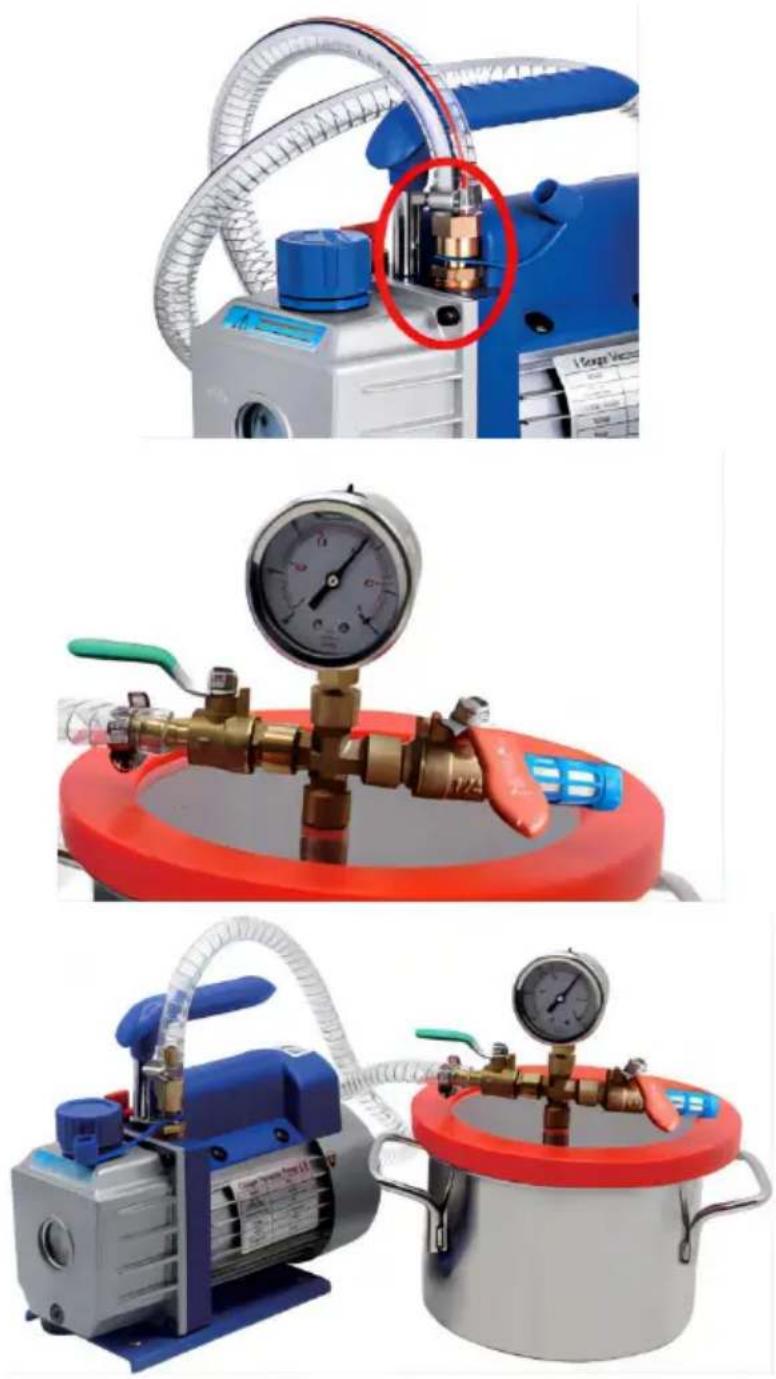

- Après avoir retiré l'ensemble de jauge à vide, installez l'ensemble de jauge à vide dans l'ordre indiqué sur le schéma, puis serrez l'écrou avec la force appropriée.
- Préparez 1 pompe à vide, 1 chambre à vide et de l'huile pour pompe à vide.
- Après avoir rempli la pompe à vide, connectez le tuyau à la buse d'entrée d'air de la pompe à vide.
- L'autre extrémité du tuyau est connectée à la jauge à vide, et la vanne de changement est illustrée sur la figure.
- Après la connexion, démarrez normalement l'alimentation, et vous verrez l'aiguille de pression de la jauge à vide tourner.
| UGS | QCKTZKB3CFM1-4D1TV1 |
| Modèle | RS-1 |
| Tension | 120 V/60 Hz |
| Déplacement d'air libre | 3CFM |
| Vide ultime | 5PA |
| Vitesse de rotation | 1720 |
| Puissance (HP) | 1/4 |
| Capacité d'huile (ml) | 220 |
| Dimension(mm) | 240*110*220 |
| Poids (kg) | 6.5 |
| Accessoire | Chambre à vide de 1 gallonComprend : vacuomètre*1Tube de 1 mètre * 1anneau en caoutchouc blanc * 1silencieux*2 |
| UGS | MCKDZKBT3CFM5YVRLV1 |
| Modèle | RS-1 |
| Tension | 120 V/60 Hz |
| Déplacement d'air libre | 3CFM |
| Vide ultime | 5PA |
| Vitesse de rotation | 1720 |
| Puissance (HP) | 1/4 |
| Capacité d'huile (ml) | 220 |
| Dimension(mm) | 240*110*220 |
| Poids (kg) | 10.6 |
| Accessoire | Chambre à vide de 5 gallonsComprend : un vacuomètre*1Tube de 1 mètre * 1anneau en caoutchouc blanc * 1silencieux*2joint en silicone * 1 |
| UGS | QCKTZKB3JLBXGT3CFV1 |
| Modèle | RS-1 |
| Tension | 120 V/60 Hz |
| Déplacement d'air libre | 3CFM |
| Vide ultime | 5PA |
| Vitesse de rotation | 1720 |
| Puissance (HP) | 1/4 |
| Capacité d'huile (ml) | 220 |
| Dimension(mm) | 240*110*220 |
| Poids (kg) | 9.68 |
| Accessoire | Chambre à vide de 3 gallonsComprend : un vacuomètre*1Tube de 1 mètre * 1anneau en caoutchouc blanc * 1silencieux*2joint en silicone * 1 |
| UGS | QCKTZKB3CF1-4J1.5V1 |
| Modèle | RS-1 |
| Tension | 120 V/60 Hz |
| Déplacement d'air libre | 3CFM |
| Vide ultime | 5PA |
| Vitesse de rotation | 1720 |
| Puissance (HP) | 1/4 |
| Capacité d'huile (ml) | 220 |
| Dimension(mm) | 240*110*220 |
| Poids (kg) | 7.2 |
| Accessoire | Chambre à vide de 1,5 gallonComprend : un vacuomètre*1Tube de 1 mètre * 1anneau en caoutchouc blanc * 1silencieux*2 |
| UGS | QCKTZKB2.5CFMD1.5V1 |
| Modèle | RS-1 |
| Tension | 120 V/60 Hz |
| Déplacement d'air libre | 2,5 pi3/min |
| Vide ultime | 5PA |
| Vitesse de rotation | 1720 |
| Puissance (HP) | 1/4 |
| Capacité d'huile (ml) | 220 |
| Dimension(mm) | 240*110*220 |
| Poids (kg) | 7.2 |
| Accessoire | Chambre à vide de 1,5 gallonComprend : vacuomètre*1Tube de 1 mètre * 1anneau en caoutchouc blanc * 1silencieux*2 |
| UGS | QCKTZKB3.6CFMD1.5V1 |
| Modèle | RS-1 |
| Tension | 120 V/60 Hz |
| Déplacement d'air libre | 3,6 pi3/min |
| Vide ultime | 5PA |
| Vitesse de rotation | 1720 |
| Puissance (HP) | 1/4 |
| Capacité d'huile (ml) | 220 |
| Dimension(mm) | 240*110*220 |
| Poids (kg) | 7.2 |
| Accessoire | Chambre à vide de 1,5 gallonComprend : un vacuomètre*1Tube de 1 mètre * 1anneau en caoutchouc blanc * 1silencieux*2 |
| UGS | QCKTZKB3CF1-4J1.5V2 |
| Modèle | RS-1 |
| Tension | 220-240 V 50 Hz |
| Déplacement d'air libre | 3CFM |
| Vide ultime | 5PA |
| Vitesse de rotation | 1440 |
| Puissance (HP) | 1/4 |
| Capacité d'huile (ml) | 220 |
| Dimension(mm) | 240*110*220 |
| Poids (kg) | 7.2 |
| Accessoire | Chambre à vide de 1,5 gallonComprend : un vacuomètre*1Tube de 1 mètre * 1anneau en caOUTCHOUc blanc * 1silencieux*2 |
| UGS | QCKTZKB3CFM1-4J5TV3QCKTZKB3CFM1-4J5TV2 |
| Modèle | RS-1 |
| Tension | 220-240 V 50 Hz |
| Déplacement d'air libre | 3CFM |
| Vide ultime | 5PA |
| Vitesse de rotation | 1440 |
| Puissance (HP) | 1/4 |
| Capacité d'huile (ml) | 220 |
| Dimension(mm) | 240*110*220 |
| Poids (kg) | 10.6 |
| Accessoire | Chambre à vide de 5 gallonsComprend : un vacuomètre*1Tube de 1 mètre * 1anneau en caoutchouc blanc * 1silencieux*2joint en silicone * 1 |
| UGS | QCKTZKB1.8CFMDJ2TV3 |
| Modèle | RS-0.5 |
| Tension | 220-240 V 50 Hz |
| Déplacement d'air libre | 1,8 pi3/min |
| Vide ultime | 5PA |
| Vitesse de rotation | 1440 |
| Puissance (HP) | 1/4 |
| Capacité d'huile (ml) | 220 |
| Dimension(mm) | 240*110*220 |
| Poids (kg) | 8 |
| Accessoire | Chambre à vide de 2 gallonsComprend : un vacuomètre*1Tube de 1 mètre * 1anneau en caoutchouc blanc * 1silencieux*2joint en silicone * 1 |
| UGS | QCKTZKB3CFM1-4J3TV2QCKTZKB3CFM1-4J3TV3 |
| Modèle | RS-1 |
| Tension | 220-240 V 50 Hz |
| Déplacement d'air libre | 3CFM |
| Vide ultime | 5PA |
| Vitesse de rotation | 1440 |
| Puissance (HP) | 1/4 |
| Capacité d'huile (ml) | 220 |
| Dimension(mm) | 240*110*220 |
| Poids (kg) | 9.68 |
| Accessoire | Chambre à vide de 3 gallonsComprend : un vacuomètre*1Tube de 1 mètre * 1anneau en caoutchouc blanc * 1silencieux*2joint en silicone * 1 |
| UGS | 3CFMZKBJ2JLZKT001V33CFMZKBJ2JLZKT001V2 |
| Modèle | RS-1 |
| Tension | 220-240 V 50 Hz |
| Déplacement d'air libre | 3CFM |
| Vide ultime | 5PA |
| Vitesse de rotation | 1440 |
| Puissance (HP) | 1/4 |
| Capacité d'huile (ml) | 220 |
| Dimension(mm) | 240*110*220 |
| Poids (kg) | 8 |
| Accessoire | Chambre à vide de 2 gallonsComprend : un vacuomètre*1Tube de 1 mètre * 1anneau en caoutchouc blanc * 1silencieux*2joint en silicone * 1 |
| UGS | 3CFMZKBJ2JLZKT001V1 |
| Modèle | RS-1 |
| Tension | 120 V/60 Hz |
| Déplacement d'air libre | 3CFM |
| Vide ultime | 5PA |
| Vitesse de rotation | 1720 |
| Puissance (HP) | 1/4 |
| Capacité d'huile (ml) | 220 |
| Dimension(mm) | 240*110*220 |
| Poids (kg) | 8 |
| Accessoire | Chambre à vide de 2 gallonsComprend : un vacuomètre*1Tube de 1 mètre * 1anneau en caoutchouc blanc * 1silencieux*2joint en silicone * 1 |
| UGS | QCKTZKB4CFM1-3J2TV2 |
| Modèle | RS-1.5 |
| Tension | 220-240 V 50 Hz |
| Déplacement d'air libre | 4CFM |
| Vide ultime | 5PA |
| Vitesse de rotation | 1440 |
| Puissance (HP) | 1/3 |
| Capacité d'huile (ml) | 225 |
| Dimension(mm) | 275*115*240 |
| Poids (kg) | 8,69 |
| Accessoire | Chambre à vide de 2 gallonsComprend : un vacuomètre*1Tube de 1 mètre * 1anneau en caoutchouc blanc * 1silencieux*2joint en silicone * 1 |
| UGS | QCKTZKB4CFMDJ3T01V3QCKTZKB4CFMDJ3T01V2 |
| Modèle | RS-1.5 |
| Tension | 120 V/60 Hz |
| Déplacement d'air libre | 4CFM |
| Vide ultime | 5PA |
| Vitesse de rotation | 1720 |
| Puissance (HP) | 1/3 |
| Capacité d'huile (ml) | 225 |
| Dimension(mm) | 270*110*220 |
| Poids (kg) | 10.7 |
| Accessoire | Chambre à vide de 3 gallonsComprend : un vacuomètre*1Tube de 1 mètre * 1anneau en caoutchouc blanc * 1silencieux*2joint en silicone * 1 |
| UGS | QCKTZKB3JLBXGT4CFV1 |
| Modèle | RS-1.5 |
| Tension | 120 V/60 Hz |
| Déplacement d'air libre | 4CFM |
| Vide ultime | 5PA |
| Vitesse de rotation | 1720 |
| Puissance (HP) | 1/3 |
| Capacité d'huile (ml) | 225 |
| Dimension(mm) | 270*110*220 |
| Poids (kg) | 10.7 |
| Accessoire | Chambre à vide de 3 gallonsComprend : un vacuomètre*1Tube de 1 mètre * 1anneau en caoutchouc blanc * 1silencieux*2joint en silicone * 1 |
| UGS | QCKTZKB4CFM1-3J2TV1 |
| Modèle | RS-1.5 |
| Tension | 120 V/60 Hz |
| Déplacement d'air libre | 4CFM |
| Vide ultime | 5PA |
| Vitesse de rotation | 1720 |
| Puissance (HP) | 1/3 |
| Capacité d'huile (ml) | 225 |
| Dimension(mm) | 270*110*220 |
| Poids (kg) | 8,69 |
| Accessoire | Chambre à vide de 2 gallonsComprend : un vacuomètre*1Tube de 1 mètre * 1anneau en caoutchouc blanc * 1silencieux*2joint en silicone * 1 |
| UGS | S12HP5CFM110VBGFDV1S13HP5CFM110VVAFJV1 |
| Modèle | RS-2 |
| Tension | 120 V/60 Hz |
| Déplacement d'air libre | 5CFM |
| Vide ultime | 5PA |
| Vitesse de rotation | 1720 |
| Puissance (HP) | 1/3 |
| Capacité d'huile (ml) | 250 |
| Dimension(mm) | 290*120*230 |
| Poids (kg) | 12 |
| Accessoire | Chambre à vide de 5 gallonsComprend : un vacuomètre*1Tube de 1 mètre * 1anneau en caoutchouc blanc * 1silencieux*2joint en silicone * 1 |
| UGS | QCKTZKB3.6CFMDJ3TV1 |
| Modèle | RS-1 |
| Tension | 120 V/60 Hz |
| Déplacement d'air libre | 3,6 pi3/min |
| Vide ultime | 5PA |
| Vitesse de rotation | 1720 |
| Puissance (HP) | 1/4 |
| Capacité d'huile (ml) | 220 |
| Dimension(mm) | 240*110*220 |
| Poids (kg) | 9.68 |
| Accessoire | Chambre à vide de 3 gallonsComprend : un vacuomètre*1Tube de 1 mètre * 1anneau en caoutchouc blanc * 1silencieux*2joint en silicone * 1 |
| UGS | S12HP5CFM110VBGFDV2 |
| Modèle | RS-2 |
| Tension | 220-240 V 50 Hz |
| Déplacement d'air libre | 5CFM |
| Vide ultime | 5PA |
| Vitesse de rotation | 1440 |
| Puissance (HP) | 1/3 |
| Capacité d'huile (ml) | 250 |
| Dimension(mm) | 290*120*230 |
| Poids (kg) | 11.6 |
| Accessoire | Chambre à vide de 5 gallonsComprend : un vacuomètre*1Tube de 1 mètre * 1anneau en caoutchouc blanc * 1silencieux*2joint en silicone * 1 |
| UGS | S12HP7CFM110VHZQ5V1 |
| Modèle | 2RS-3 |
| Tension | 120 V/60 Hz |
| Déplacement d'air libre | 7CFM |
| Vide ultime | 5PA |
| Vitesse de rotation | 3500 |
| Puissance (HP) | 3/4 |
| Capacité d'huile (ml) | 370 |
| Dimension(mm) | 360*135*275 |
| Poids (kg) | 16 |
| Accessoire | Chambre à vide de 5 gallonsComprend : vacuomètre*1Tube de 1 mètre * 1anneau en caoutchouc blanc * 1silencieux*2joint en silicone * 1 |
| 1 | Cacheventilateur | 24 | Moulé sous pressionboîtier en aluminium |
| 2 | Croix vis | 25 | Vue verre |
| 3 | Ventilateur | 26 | Huile vidange |
| 4 | Moteur couverture | 27 | Huile vidange vis Jo i nt torique |
| 5 | Cordons d'alimentation | 28 | Vis |
| 6 | Interrupteur | 29 | Scellage anneau |
| 7 | Machine à laver | 30 | Vis |
| 8 | Palier | 31 | Caoutchouc pied |
| 9 | Moteur rotor | 32 | Plaque de base |
| 10 | Condensateur boîte | 33 | Autotaraudeuse vis |
| 11 | Centrifuge changer | 34 | Couvercle de pompe arrière |
| 12 | Moteur stator | 35 | Huile joint |
| 13 | Boîtier | 36 | Retour - pompe corps |
| 14 | Ca paciteur | 37 | Arrière - rotatif - à palettes |
| 15 | Poignée | 38 | Retour - pompe rotor |
| 16 | Tre style | 39 | Printemps |
| 17 | Gaz casquette | 40 | Milieu clôture |
| 18 | L' air entrée buse | 41 | Avant - pompe corps |
| 19 | Vis | 42 | Avant - pompe rotor |
| 20 | Devant rotatif - à palettes | 43 | Couverture avant |
| 21 | Printemps | 44 | Huile joint |
| 22 | Casquette conseil | 45 | Ô taper anneau |
| 23 | Échappement et huile entrée raccord | 46 | Vis |
VEVOR®
OUTILS ROBUSTES, MOITIÉ PRIX
Assistance technique et certificat de garantie électronique
www.vevor.com/support
VEVOR®
OUTILS ROBUSTES, MOITIÉ PRIX
Utiliser uniquement des moyens.
Utiliser uniquement des moyens.
1. Huile de pompe à vide :
