Producttype	Vacuümpomp
Merk	Vevor
Model	RS-1.5
Voeding	120 V/60 Hz of 220-240 V/50 Hz afhankelijk van versie
Vermogen	1/3 HP
Vrije luchtdebiet	4 CFM (ongeveer 113 L/min)
Eindvacuüm	5 Pa
Rotatiesnelheid	1440 tpm (50 Hz) of 1720 tpm (60 Hz)
Oliecapaciteit	225 ml
Afmetingen (L x B x H)	Ongeveer 270 x 110 x 220 mm
Gewicht	8,7 tot 10,7 kg afhankelijk van versie
Behuizingsmateriaal	Aluminium spuitgieten
Oliesoort	Olie voor hogevacuümpomp
Onderhoud	Periodieke olieverversing en -vervanging
Veiligheid	Alleen voor huishoudelijk gebruik; heet oppervlak (voorzichtig met brandwonden); niet blootstellen aan water
Inbegrepen accessoires	Afhankelijk van kit: vacuümkamer, vacuümmeter, slang, afdichtingen, geluiddemper

Veelgestelde vragen - RS-1.5 Vevor

Welke olie gebruiken voor de Vevor RS-1.5 vacuümpomp?

Gebruik een olie voor hogevacuümpompen speciaal geformuleerd om de viscositeit op bedrijfstemperatuur te behouden en koudestarts te verbeteren. Gebruik geen standaard motorolie.

Hoe vul ik de pomp voor de eerste keer met olie?

Verwijder de dop van de uitlaataansluiting en voeg olie toe totdat deze net onderaan het kijkglas verschijnt. De capaciteit is ongeveer 225 ml. Plaats de dop terug, verwijder de dop van een inlaatopening en zet de pomp aan. Controleer na een minuut het niveau en pas indien nodig aan.

Hoe tap ik gebruikte olie af?

Laat de pomp warmdraaien, verwijder dan de olieaftapdop. Kantel de pomp om resterende olie af te voeren. Plaats de dop terug, verwijder de uitlaataansluiting en vul met nieuwe olie tot het niveau van het kijkglas.

Wat moet ik doen als de pomp niet start?

Controleer de voedingsspanning: deze moet binnen ±10% van de nominale spanning liggen. Zorg ervoor dat de schakelaar op ON staat. Als het probleem aanhoudt, kunnen de motor of voeding defect zijn.

Waarom bereikt de pomp geen goed vacuüm?

Controleer op lekkages bij de aansluitingen met een vacuümmeter. Zorg ervoor dat de olie schoon is en op het juiste niveau staat (middenlijn van het kijkglas wanneer de pomp draait). Reinig de olie-inlaatopening indien verstopt.

Hoe reinig ik de pomp?

Gebruik voor de buitenkant een droge doek. Voor de binnenkant tap de vervuilde olie af en spoel indien nodig met nieuwe olie. Gebruik geen water.

Wat is de aanbevolen olieverversingsfrequentie?

Ververs de olie zodra deze zichtbaar vervuild of geëmulgeerd is. Bij regelmatig gebruik wordt een olieverversing om de 3 tot 6 maanden aanbevolen.

Kan ik de pomp continu gebruiken?

Ja, maar zorg ervoor dat u de pomp niet langer dan 20 seconden laat draaien met de uitlaat gedeeltelijk geblokkeerd (tijdens het aftappen). Houd pauzetijden aan om oververhitting te voorkomen.

Wat te doen bij olielekkage?

Controleer of de afdichting of de asafdichting beschadigd is en vervang deze. Als de lekkage uit de aftapdop komt, draai deze dan vast of gebruik afdichtingstape.

Waar vind ik reserveonderdelen?

Neem contact op met de Vevor-klantenservice via www.vevor.com/support om afdichtingen, schoepen of andere onderdelen te bestellen. Raadpleeg de onderdelenlijst in de handleiding.

GEBRUIKSAANWIJZING RS-1.5 Vevor

Voordat u dit apparaat gebruikt, leest u de instructiehandleiding zorgvuldig door en bewaart u deze. Basisveiligheidsmaatregelen moeten altijd worden gevolgd, inclusief de volgende:

Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de instructiehandleiding zorgvuldig lezen.

Dit symbool, geplaatst vóór een veiligheidsopmerking, geeft een soort voorzorg, waarschuwing of gevaar aan. Het negeren van deze waarschuwing kan leiden tot een ongeluk. Om het risico op letsel, brand of elektrocutie te verminderen, moet u altijd de onderstaande aanbeveling opvolgen.

WAARSCHUWING

Alleen voor huishoudelijk gebruik.

WAARSCHUWING: Heet oppervlak - Om het risico op brandwonden te verminderen, niet aanraken.

LET OP: Om het risico op elektrische schokken te verminderen, niet blootstellen aan regen. Binnen opslaan. LET OP: Om het risico op elektrische schokken te verminderen, alleen binnenshuis gebruiken.

WAARSCHUWING: Risico op letsel - Richt geen directe lucht- of stoomstraal op het lichaam.

Gebruik volgens de aanwijzingen.

WAARSCHUWING: Heet oppervlak - Om het risico op brandwonden te verminderen, niet aanraken. LET OP: Om het risico op elektrische schokken te verminderen, niet blootstellen aan regen.

Binnen opslaan.

LET OP: Om het risico op een elektrische schok te verminderen, mag u het apparaat niet gebruiken in de buurt van water. WAARSCHUWING: Risico op letsel - Richt geen tocht op het lichaam.

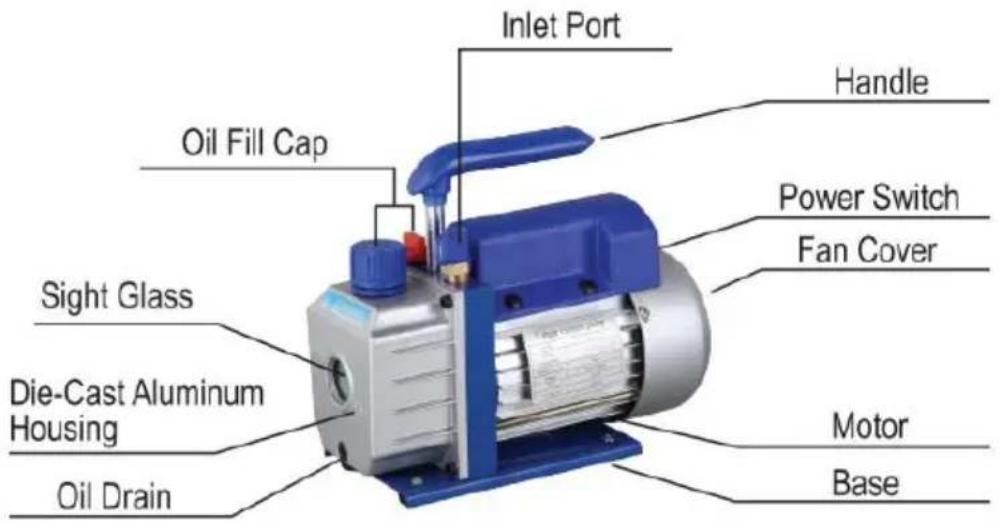

POMPONDERDELEN

1. Voordat u uw vacuümpomp gebruikt

In alle modellen zijn motoren ontworpen voor bedrijfsspanningen van plus of min 10% van de

normale beoordeling. Alleen spanningsmotoren worden geleverd, volledig aangesloten en klaar om te

bedienen.

(1) Controleer of de spanning en frequentie bij de uitlaat overeenkomen met de specificaties op de pompmotorsticker. Zorg ervoor dat de AAN/UIT-schakelaar in de UIT-

stand staat voordat u de pomp in een uitlaat steekt. Verwijder en gooi de uitlaat-

dop van het uiteinde van de pompslang weg.

(2) De pomp wordt zonder olie in het reservoir verzonden. Voordat u de pomp start, vult u

deze met olie. Verwijder de uitlaatpassende dop en voeg olie toe totdat de olie net zichtbaar is in de

onderkant van het kijkglas. De geschatte oliecapaciteit van de pomp is 180~800 ml (raadpleeg de technische gegevens).

onderkant van het kijkglas. De bij benadering oliecapaciteit van de pomp is 180-800 ml (zie technische gegevens).

poorten. Draai de motors chakelaar naar AAN. Wanneer de pomp soepel loopt, plaatst u de dop

terug op de inlaatpoort. Dit kan twee tot dertig seconden duren, afhankelijk van de omgevingstemperatuur.

Nadat de pomp ongeveer een minuut heeft gelopen, controleert u het kijkglas

voor het juiste oliepeil. Het peil moet gelijk zijn met de oliepeillijn op het kijkglas.

Voeg indien nodig olie toe.

Opmerking: wanneer de pomp draait, moet het oliepeil gelijk zijn met de lijn op

het kijkglas. Ondervulling zal resulteren in slechte vacuümprestaties. Overvullen kan

resulteren in olie die uit de uitlaat wordt geblazen.

2. Uw pomp na gebruik goed afsluiten

Om de levensduur van de pomp te verlengen en een eenvoudige start te bevorderen, volgt u deze procedures

voor het afsluiten.

(1) Sluit de verdeelstukventiel tussen de pomp en het systeem. (2) Verwijder de slang van de pompinlaat. (3) Bedek de inlaatpoort om verontreiniging of losse deeltjes te voorkomen die de poort binnendringen.

De conditie en het type olie dat in elke hoogvacuümpomp wordt gebruikt, is uiterst belangrijk voor het bepalen van het uiteindelijk haalbare vacuüm. Wij adviseren het gebruik van Hoog Vacuüm Pomp Olie. Deze olie is speciaal gemengd om de maximale viscositeit bij normale bedrijfstemperaturen te behouden en om starten bij koud weer te verbeteren.

2. Olieverversingsprocedure

(1) Zorg ervoor dat de pomp is opgewarmd. (2) Verwijder de OLIEAFVOERdop. Laat vervuilde olie weglopen in een geschikte houder

en gooi het op de juiste manier weg. Olie kan uit de pomp worden geforceerd door de inlaat te openen en de uitlaat gedeeltelijk te blokkeren met een doek terwijl de pomp draait. Laat de pomp niet langer dan 20 seconden werken met deze methode.

(3) Wanneer de olie stroom is gestopt, kantel de pomp naar voren om restolie af te voeren. (4) Vervang de OLIEAFVOERdop. Verwijder de uitlaatpassing en vul het reservoir

met nieuwe vacuümpompolie totdat de olie net zichtbaar is aan de onderkant van het kijkglas. De geschatte oliecapaciteit van de pomp is 180-800 ml (raadpleeg de technische informatiedata). (5) Zorg ervoor dat de inlaatpoorten zijn afgedekt en schakel vervolgens de pomp in. Laat het een minuut draaien en controleer dan het oliepeil. Als de olie onder de OIL NIVEAU-lijn op het kijkglas staat, voeg dan langzaam olie toe (terwijl de pomp draait) totdat de olie de OIL NIVEAU-lijn bereikt. Vervang de uitlaatpassing en zorg ervoor dat de inlaat goed is

(6)

a) Als de olie sterk verontreinigd is met slib dat ontstaat wanneer er water in de olie terechtkomt en zich verzamelt, moet u mogelijk het deksel van het oliereservoir verwijderen en het afvegen.

b) Een andere methode om met zwaar vervuilde olie om te gaan, is het persen van de olie uit het pompreservoir. Om dit te doen, laat u de pomp draaien nadat deze is opgewarmd. Terwijl de pomp nog draait, verwijdert u de olieaftapdop enigszins. Dit zal terugdruk in het oliereservoir creëren en de olie eruit persen, waardoor meer vervuiling wordt meegenomen.

Wanneer de olie minder wordt en naar buiten stroomt, draait u de pomp uit.

Herhaal deze procedure indien nodig totdat de verontreiniging is verwijderd.

Vervang de olieaftapdop en vul het reservoir tot het juiste niveau met verse olie voor de pomp.

Uw pomp is betrouwbaar en heeft een lange levensduur. Als er iets misgaat, zal de volgende gids u helpen de pomp zo snel mogelijk weer in gebruik te nemen.

Als demontage van de pomp vereist is, controleer dan uw garantie. De garantie kan ongeldig worden verklaard door misbruik of manipulatie door de klant, waardoor de pomp defect raakt en onbruikbaar wordt.

1. Startproblemen

Controleer de lijnspanning. De pomp moet starten bij ±10% van de nominale lijnspanning (belast) bij 320F. In extreme omstandigheden kan het voorkomen dat er wordt geschakeld tussen de standaardwikkelingen.

2. Olielekkage

(1) Zorg ervoor dat de olie geen residu of ophoping van morsen bevat. (2) Als er lekkage bestaat, moeten de module-omslagpakking of de asafdichting worden vervangen.

Als er lekkage is in het gebied van de olieaftapplug, moet u mogelijk de plug opnieuw afdichten met behulp van een geschikte draadsealer.

3. Onvoldoende vacuüm

(1) Zorg ervoor dat de vacuümmeter en alle aansluitingen in goede staat en lekvrij zijn. U kunt lekkage bevestigen door het vacuüm te controleren met een thermistormeter terwijl u vacuümpompolie aanbrengt op aansluitingen of vermoedelijke lekpunten. Het vacuüm zal kortstondig verbeteren terwijl de olie het lek afdicht. (2) Zorg ervoor dat de pompolie schoon is. Bij een ernstig vervuilde pomp kunnen meerdere oliespoelingen nodig zijn. (3) Zorg ervoor dat het oliepeil zich op het juiste niveau bevindt. Voor maximale werking van de pomp moet de olie gelijk staan met de lijn OLIEP op het kijkglas wanneer de pomp draait. Vul de olie niet te vol. Bij bedrijfstemperaturen zal de olie uitzetten, zodat deze op een hoger niveau zal verschijnen dan wanneer de pomp niet draait. Om het oliepeil te controleren, start u de pomp met afgesloten inlaat. Controleer het oliepeil in het kijkglas. Voeg indien nodig olie toe.

MislukkingBeschrijving	SchuldOorzaak	Oplossing
Laagvacuümm	1. De luchtinlaatdop op de reservepoort kant van de luchtinlaatpoort zit los.	Draai vast de luchtinlaat do
	2. De rubberen ring in de inlaat dop op de vrije bakboordzijde van de lucht poort is beschadigd	Vervangen derubberen ring
	3.Onvoldoende olie	Bijtanken naar de middellijn va de olie graadmeter
	4. Depompolie wordt geëmulgeerd En onrein	Vervangenmet nieuwe olie
	5.Het olie-inlaatgat van de pomp isgeblokkeerdof de olieaanbod is onvoldoende	Reinig het olie-inlaatgat en filter gaas
	6.Lekkage van leidingcontainer aangesloten op de pomp	Rekeningdeaangesloten pijp houder naar lekkage voorkomen
	7. Onjuiste pompselectie	Controleer de maat van de pomp d container, herbereker en selecteer het juiste pompmodel
	8. De pomp is gebruikt om lang , en de klaring is toegenomen vanwege aan slijtage van onderdelen	Controleer,repareerof vervang de pomp met een nieuwe e
OlieLekkage	1. De oliekeerring is bescha	Vervangendeoliekeerring
	2.De olietankaansluiting is loszittendof beschadigd	Draai deschroeven vast en vervang ze de O - ring
Olie-injectie n	1.Teveelolie	Droogleggen de olie naar d oliepeil
	2.Dede inlaatdruk is te hoog voor een lange tijd	Selecteerde gepast pomp naar verhoogdepompsnelheid d
Moeilijk starter	De olietemperatuur is te laag	De lucht de inlaat is geventileerd, start herhaaldelijk de motor of rverwarmtde pompolie
	2. De motor of voeding is defect	Rekeningenreparatie
	3.Buitenlands voorwerpen vallen in de pomp	Rekening en elimineren
	4.De voedingsspanning bedraagt te laag	Rekening de voedingsspannin

Opmerking: Als de bovenstaande oplossingen uw probleem niet oplossen, neem dan contact op met de dichtstbijzijnde handelaar, of stuur uw pomp naar een professioneel reparatiecentrum, en wij zullen ons best doen om u van dienst te zijn.

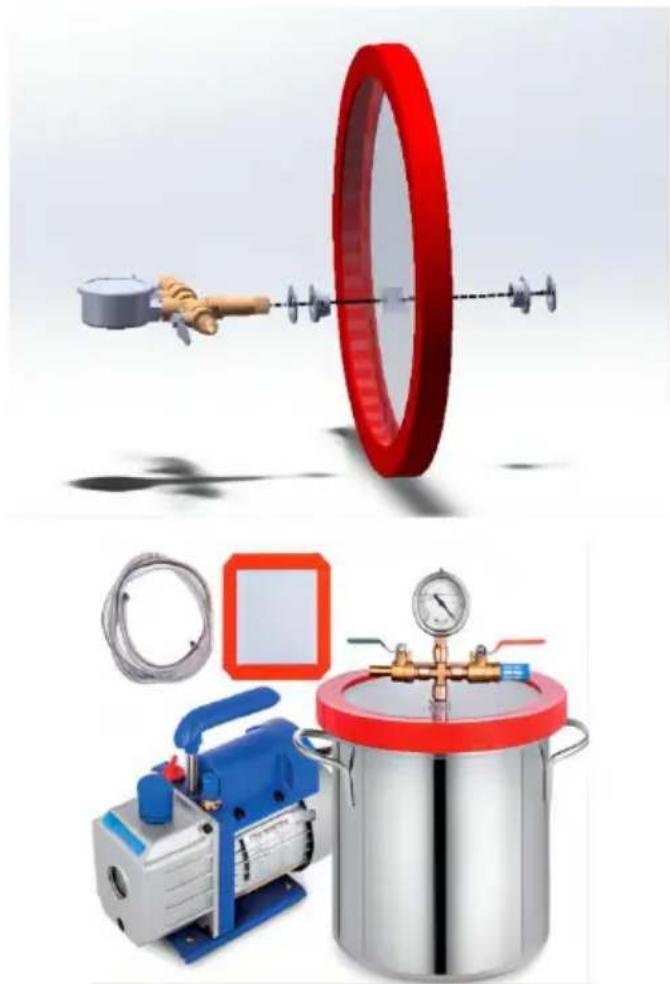

1. Nadat u de vacuümmeter hebt verwijderd, installeert u de vacuümmeter in de volgorde zoals aangegeven in het diagram en draait u vervolgens de moer met de juiste kracht vast.
2. Bereid 1 vacuüm voor pc, 1 vacuümkamer en vacuümpomp olie.

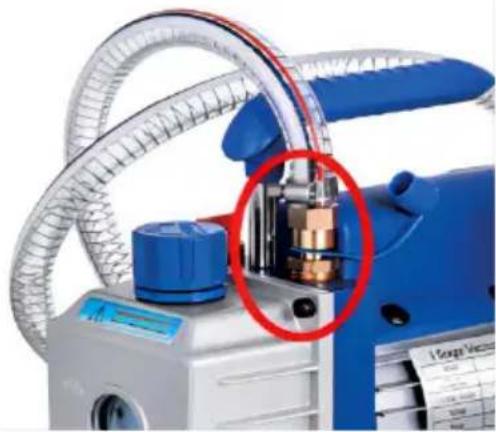

1. Na het vullen van de vacuümpomp, sluit u de slang aan op de luchtinlaatmondstuk van de vacuümpomp.
2. De interface aan het andere uiteinde van de slang is verbonden met de vacuümmeter, en de ventielschakelaar is getoond in de figuur.
3. Na de verbinding, begin de stroom normaal, en u kunt zien dat de wijzer van de vacuümmeter zal roteren.

1	Ventilatordeksel	24	Sterven - gegoten aluminium behuizing
2	Kruis schroef	25	Zicht glas
3	Fan	26	Olie droogleggen
4	Motor omslag	27	Olie droogleggen schroef O - ring
5	Voedingskabels	28	Schroef
6	Aan/uit-schakelaar	29	Afdichting ring
7	Wasmachine	30	Schroef
8	Handelswijze	31	Rubber voet
9	Motor rotor	32	Basisplaat
10	Condensator doos	33	Zelftappend schroef
11	Centrifugaal schakelaar	34	Achterpompdeksel
12	Motor stator	35	O ik l zegel
13	Casing	36	Terug - pomp lichaam
14	Ca fopspeen	37	Terug - draaibaar - schoep
15	Hendel	38	Terug - pomp rotor
16	Tre stel	39	Lente
17	Gas dop	40	Midden le schutting
18	De lucht inlaat mondstuk	41	Voor - pomp lichaam
19	Schroef	42	Voor - pomp rotor
20	Voorkant roterende - vaan	43	Voorkant
21	Lente	44	O ik l zegel
22	Ca p bord	45	O type ring
23	Uitlaat En olie inlaat passend	46	Schroef
