BRUKSANVISNING RS-1.5 Vevor
Teknisk support och e-garanticertifikat
www.vevor.com/support
VAKUUM PUMP VAKUUMKAMMARE
MODELL: RS-0.5, RS-1, RS-1.5, RS-2, 2RS-3
Innan du använder den här apparaten, läs bruksanvisningen noggrant och spara dessa instruktioner. Grundläggande säkerhetsåtgärder ska alltid följas, inklusive följande:
Varning - För att minska risken för skada måste användaren läsa bruksanvisningen noggrant.
Denna symbol, placerad före en säkerhetskommentar, indikerar försiktighetsåtgärd, varning eller fara. Att ignorera varningen kan leda till en olycka. För att minska risken för brand eller elstöt, följ alltid rekommendationerna nedan.
VARNING
Endast för hushållsbruk.
VARNING: Varm yta - För att minska risken för brännskador, rör inte.
VARNING: För att minska risken för elektriska stötar, utsätt inte för regn. Förvara inomhus. VARNING: För att minska risken för elektriska stötar, använd endast inomhus.
VARNING: Risk för skada - Rikta inte luft eller ånga direkt mot kroppen.
Endast för hushållsbruk.
VARNING: Varm yta - För att minska risken för brännskador, rör inte. VARNING: För att minska risken för elektriska stötar, utsätt inte för regn.
Förvara inomhus.
VARNING: För att minska risken för elektriska stötar, använd endast inomhus. VARNING: Risk för skada - Rikta inte drag mot kroppen.

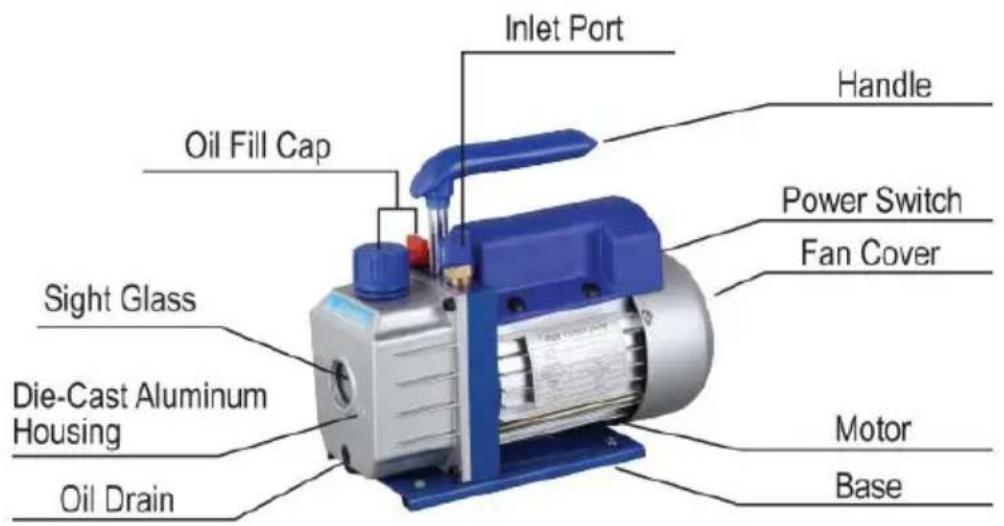

PUMPKOMPONENTER
1. Före användning av din vakuumpump
I allmänhet är motorer konstruerade för att fungera vid spänningar plus eller minus 10% av de nominella värdena. Enfas-motorer levereras fullt anslutna och redo att användas.
(1) Kontrollera att spänningen och frekvensen i uttaget matchar specifikationerna på pumpmotorns dekal. Kontrollera att PÅ/AV-omkopplaren är i AV-läge innan du ansluter pumpen till ett uttag. Ta bort och kassera skyddskåpan från änden av pumphandtaget.
(2) Pumpen levereras utan olja i behållaren. Innan du startar pumpen, fyll den med olja. Ta bort avtappningspluggen och tillsätt olja tills oljan precis syns i botten av synglaset. Pumpens ungefärliga oljekapacitet är 180–800 ml (se teknisk data).
(3) Sätt tillbaka avtappningspluggen och ta bort locket från en av inloppsportarna. Vrid motoromkopplaren till PÅ. När pumpen går jämnt, sätt tillbaka locket på inloppsporten. Detta kan ta två till 30 sekunder, beroende på omgivningstemperaturen.
Efter att pumpen har gått i ungefär en minut, kontrollera synglaset för rätt oljenivå. Nivån ska vara i linje med oljenivåmarkeringen på synglaset. Tillsätt olja om det behövs.
Obs: När pumpen är igång ska oljenivån vara i linje med markeringen på synglaset. För låg nivå resulterar i dålig vakuumprestanda. För hög nivå kan
resultera i att olja sprutar ut från avgasporten.
2. Stänga av pumpen efter användning
För att förlänga pumpens livslängd och underlätta start, följ dessa procedurer vid avstängning.
(1) Stäng grenrörets ventil mellan pumpen och systemet. (2) Ta bort slangen från pumpens inlopp. (3) Täck inloppsporten för att förhindra att föroreningar eller lösa partiklar kommer in i porten.
UNDERHÅLL AV DIN HÖGVAKUUMPUMP
1. Vakuumpumpolja:
Typen och kvaliteten på oljan som används i alla högvakuumpumpar är extremt viktig för att bestämma det slutliga uppnåeliga vakuumet. Vi rekommenderar användning av Hög Vakuum Pump Olja. Denna olja har blandats specifikt för att bibehålla maximal viskositet vid normala driftstemperaturer och för att förbättra start vid kallt väder.
2. Oljebytesprocedur
(1) Se till att pumpen är uppvärmd. (2) Ta bort oljeavtappningslocket. Töm den förorenade oljan i en lämplig behållare och kassera den på rätt sätt. Olja kan tvingas ut ur pumpen genom att öppna inloppet och delvis blockera utloppet med en trasa medan pumpen är igång. Använd inte pumpen i mer än 20 sekunder med denna metod. (3) När oljeflödet har stannat, luta pumpen för att tömma resterande olja. (4) Sätt tillbaka oljeavtappningslocket. Ta bort utloppsanslutningen och fyll behållaren med ny vakuumpumpolja tills oljan precis syns i botten av synglaset. Pumpens ungefärliga oljekapacitet är 180-800 ml (se teknisk data). (5) Se till att inloppsportarna är täckta och starta sedan pumpen. Låt den gå i en minut och kontrollera sedan oljenivån. Om oljan är under OLJENIVÅ-linjen i synglaset, tillsätt olja långsamt (medan pumpen går) tills oljan når OLJENIVÅ-linjen. Sätt tillbaka utloppsanslutningen och se till att inloppet är täckt. (6) a) Om oljan är kraftigt förorenad med slam som bildas när vatten tillåts samlas i oljan, kan du behöva ta bort oljebehållarens lock och torka av den. b) En annan metod för att hantera kraftigt förorenad olja är att tvinga ut oljan ur pumpbehållaren. För att göra detta, låt pumpen gå tills den är uppvärmd. Medan
pumpen fortfarande går, ta bort oljeavtappningslocket. Begränsa avgaserna. Detta kommer att skapa ett mottryck i oljebehållaren och tvinga ut oljan med föroreningarna.
När oljan börjar rinna, stäng av pumpen.
Upprepa denna procedur vid behov tills kontamineringen har avlägsnats.
Sätt tillbaka oljeavtappningslocket och fyll på behållaren till rätt nivå med färsk pumpolja.
Din pump är konstruerad för pålitlig användning och har en lång livslängd. Om något skulle gå fel, hjälper följande guide dig att få pumpen i drift så snabbt som möjligt.
Om demontering av pumpen krävs, kontrollera din garanti. Garantin ogiltigförklaras vid missbruk eller kundmanipulation, vilket resulterar i att pumpen blir inoperabel.
1. Fel att starta
Kontrollera nätspänningen. Pumpen måste starta vid ±10 % av märkspänningen (belastad) vid 320F. I extrema fall kan växling mellan standarddriftlindningarna ske.
2. Oljeläckage
(1) Se till att oljan inte är en resterande ansamling från spill etc. (2) Om läckage finns, behöver modulens lockpackning eller axeltätningen bytas ut.
Om läckage finns i området kring oljeavtappningspluggen, kan du behöva återförsegla pluggen med en kommersiell gängtejp eller tätningsmedel.
3. Misslyckande att dra ett bra vakuum
(1) Se till att vakuummätaren och alla anslutningar är i gott skick och läckagefria. Du kan bekräfta läckage genom att övervaka vakuumet med en termistormätare medan du applicerar vakuumpumpolja vid anslutningar eller misstänkta läckagepunkter. Vakuumet förbättras en kort stund medan oljan täta läckan. (2) Se till att pumpoljan är ren. En kraftigt förorenad pump kan kräva fler oljespolningar. (3) Se till att oljan är på rätt nivå. För maximal pumpdrift måste oljan vara jämn med OIJENIVÅ-linjen på synglaset när pumpen är igång. Överfyll inte - drifttemperaturer gör att oljan expanderar, så den kommer att synas på en högre nivå än när pumpen inte är igång. För att kontrollera oljenivån, starta pumpen och ta bort inloppslocket. Kontrollera oljenivån i synglaset. Tillsätt olja om det behövs.
ALLMÄNNA PROBLEM OCH FELSÖKNING
| misslyckandeBeskrivning | FelOrsak | Lösning |
| Lågtvakuumm | 1. Luftintagslocket på reservp sida av de luftinloppsporten | Spänna de luftintagslock |
| 2. Gummiringen inne i lufter inlopp keps på reservsidan babord de luft inlopp porten skadad | Byta utdegummiring |
| 3. Otilräcklig olja | Tanka till de mittlinje av de d mätare |
| 4. Pumpoljanär emulgerad d och oren | Byta utmedny olja |
| 5.Pumpensoljeinloppshål är blockerad ellerde oljeförsörjningen är otillräcklig | Rengör oljeinloppshålet och filtrera r maska |
| 6.Läckage av rörbehållare ansluten till pumpen | Kollauppdeanslutet rör behållare till förhindra läckage |
| 7. Felaktigt pumpval | Kontrollera storleken på pumpen d behållare, beräkna om och välj t lämplig pumpmodell |
| 8. Pumpen har använts för a lång , och de godkännande ökade på grund av till slitage delar | Kontrollera ,reparera eller byt ut pump med en ny p e |
| OljaLäckage | 1. Oljetätningenär skadad | Byta utdeoljetätning |
| 2.Oljetankanslutningen är lösaellerskadad | Dra åt skruvarna och byt u de O - ring |
| Oljeinsprutning | 1.Förmycketolja | Dränera de olja till de oljenivålinjen |
| 2.Deninloppstrycket är för högt för en lång tid | Väljde lämplig pumpa till ök pumphastighetend |
| Hård start | 1. Oljetemperaturen är för låg | De luft inloppet är ventilerat startar motorn upprepade gånger värmerpumpoljan |
| 2. Motorn eller strömförsörjningen är fel | Kolla upp ochreparation |
| 3.Utländsk föremål faller in pump | Kollauppoch eliminera |
| 4.Strömförsörjningsspänningen är för låg | Kolla upp strömförsörjningsspänningen |
Obs: Om ovanstående lösningar inte löser problemet, kontakta din närmaste återförsäljare eller skicka din pump till ett professionellt reparationscenter, så hjälper vi dig.

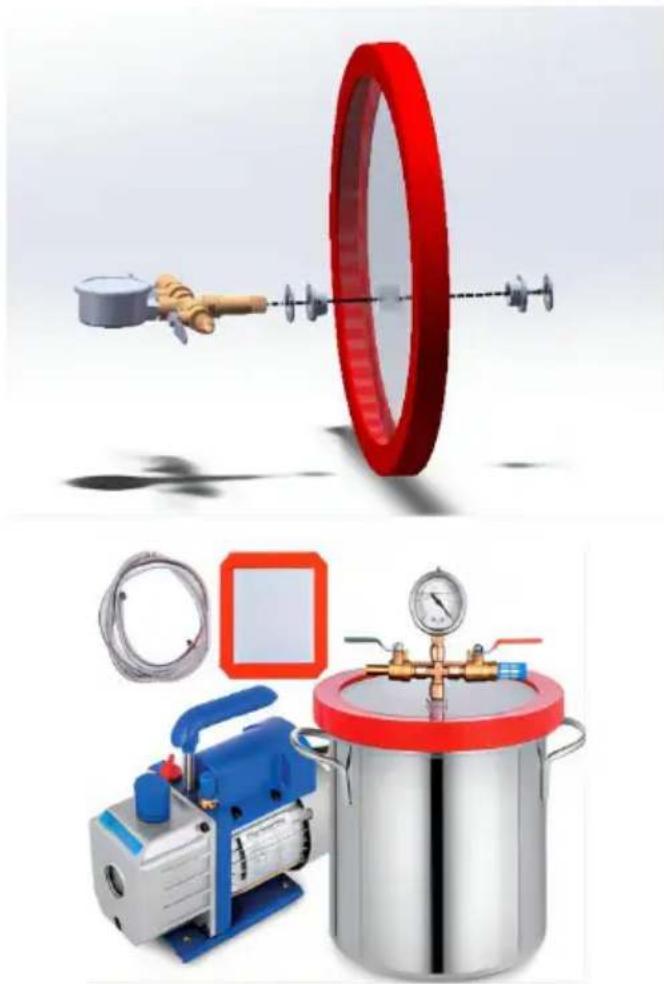

INSTRUKTIONER FÖR VAKUUMPUMP OCH VAKUUMKAMMARE
- Efter att ha tagit bort vakuummätarenheten, installera vakuummätarenheten i den ordning som visas i diagrammet och dra sedan åt muttern med lämplig kraft.
- Förbered 1 vakuumpump, 1 vakuumkammare och vakuumpumpolja.

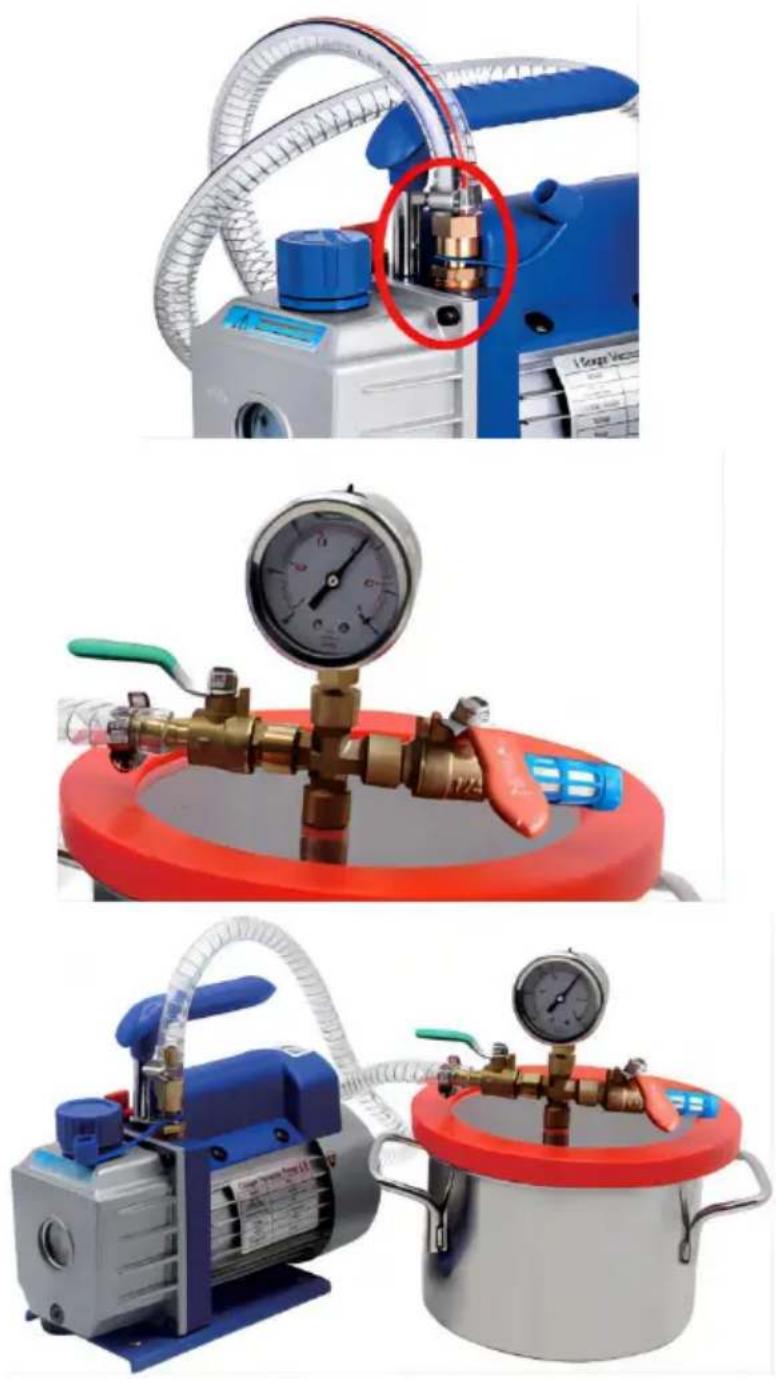

- Efter påfyllning av vakuumpumpen, anslut slangen till luftinloppsmunstycket på vakuumpumpen.
- Gränssnittet på den andra änden av slangen ansluts till vakuummätaren och ventilomkopplaren, som visas i figuren.
- Efter anslutningen, starta pumpen normalt, och du kan se att pekaren på vakuummätarens tryck kommer att rotera.
| SKU | QCKTZKB3CFM1-4D1TV1 |
| Modell | RS-1 |
| Spänning | 120V/60HZ |
| Gratis luftförskjutning | 3CFM |
| Ultimat vakuum | 5PA |
| Roterande hastighet | 1720 |
| Effekt (HP) | 1/4 |
| Oljekapacitet (ml) | 220 |
| Mått (mm) | 240*110*220 |
| Vikt (kg) | 6.5 |
| Tillbehör | 1 gallon vakuumkammareInkluderar: vakuummätare*11 meter rör*1vit gummiring*1ljuddämpare*2 |
| SKU | MCKDZKBT3CFM5YVRLV1 |
| Modell | RS-1 |
| Spänning | 120V/60HZ |
| Gratis luftförskjutning | 3CFM |
| Ultimat vakuum | 5PA |
| Roterande hastighet | 1720 |
| Effekt (HP) | 1/4 |
| Oljekapacitet (ml) | 220 |
| Mått (mm) | 240*110*220 |
| Vikt (kg) | 10.6 |
| Tillbehör | 5 gallon vakuumkammareInkluderar: vakuummätare*11 meter rör*1vit gummiring*1Ijuddämpare*2silikonpackning*1 |
| SKU | QCKTZKB3JLBXGT3CFV1 |
| Modell | RS-1 |
| Spänning | 120V/60HZ |
| Gratis luftförskjutning | 3CFM |
| Ultimat vakuum | 5PA |
| Roterande hastighet | 1720 |
| Effekt (HP) | 1/4 |
| Oljekapacitet (ml) | 220 |
| Mått (mm) | 240*110*220 |
| Vikt (kg) | 9,68 |
| Tillbehör | 3 gallon vakuumkammareInkluderar: vakuummätare*11 meter rör*1vit gummiring*1ljuddämpare*2silikonpackning*1 |
| SKU | QCKTZKB3CF1-4J1.5V1 |
| Modell | RS-1 |
| Spänning | 120V/60HZ |
| Gratis luftförskjutning | 3CFM |
| Ultimat vakuum | 5PA |
| Roterande hastighet | 1720 |
| Effekt (HP) | 1/4 |
| Oljekapacitet (ml) | 220 |
| Mått (mm) | 240*110*220 |
| Vikt (kg) | 7.2 |
| Tillbehör | 1,5 gallon vakuumkammareInkluderar: vakuummätare*11 meter rör*1vit gummiring*1ljuddämpare*2 |
| SKU | QCKTZKB2.5CFMD1.5V1 |
| Modell | RS-1 |
| Spänning | 120V/60HZ |
| Gratis luftförskjutning | 2.5CFM |
| Ultimat vakuum | 5PA |
| Roterande hastighet | 1720 |
| Effekt (HP) | 1/4 |
| Oljekapacitet (ml) | 220 |
| Mått (mm) | 240*110*220 |
| Vikt (kg) | 7.2 |
| Tillbehör | 1,5 gallon vakuumkammareInkluderar: vakuummätare*11 meter rör*1vit gummiring*1Ijuddämpare*2 |
| SKU | QCKTZKB3.6CFMD1.5V1 |
| Modell | RS-1 |
| Spänning | 120V/60HZ |
| Gratis luftförskjutning | 3.6CFM |
| Ultimat vakuum | 5PA |
| Roterande hastighet | 1720 |
| Effekt (HP) | 1/4 |
| Oljekapacitet (ml) | 220 |
| Mått (mm) | 240*110*220 |
| Vikt (kg) | 7.2 |
| Tillbehör | 1,5 gallon vakuumkammareInkluderar: vakuummätare*11 meter rör*1vit gummiring*1Ijuddämpare*2 |
| SKU | QCKTZKB3CF1-4J1.5V2 |
| Modell | RS-1 |
| Spänning | 220-240V 50Hz |
| Gratis luftförskjutning | 3CFM |
| Ultimat vakuum | 5PA |
| Roterande hastighet | 1440 |
| Effekt (HP) | 1/4 |
| Oljekapacitet (ml) | 220 |
| Mått (mm) | 240*110*220 |
| Vikt (kg) | 7.2 |
| Tillbehör | 1,5 gallon vakuumkammareInkluderar: vakuummätare*11 meter rör*1vit gommiring*1Ijuddämpare*2 |
| SKU | QCKTZKB3CFM1-4J5TV3QCKTZKB3CFM1-4J5TV2 |
| Modell | RS-1 |
| Spänning | 220-240V 50Hz |
| Gratis luftförskjutning | 3CFM |
| Ultimat vakuum | 5PA |
| Roterande hastighet | 1440 |
| Effekt (HP) | 1/4 |
| Oljekapacitet (ml) | 220 |
| Mätt (mm) | 240*110*220 |
| Vikt (kg) | 10.6 |
| Tillbehör | 5 gallon vakuumkammareInkluderar: vakuummätare*11 meter rör*1vit gummiring*1ljuddämpare*2silikonpackning*1 |
| SKU | QCKTZKB1.8CFMDJ2TV3 |
| Modell | RS-0,5 |
| Spänning | 220-240V 50Hz |
| Gratis luftförskjutning | 1.8CFM |
| Ultimat vakuum | 5PA |
| Roterande hastighet | 1440 |
| Effekt (HP) | 1/4 |
| Oljekapacitet (ml) | 220 |
| Mått (mm) | 240*110*220 |
| Vikt (kg) | 8 |
| Tillbehör | 2 gallon vakuumkammareInkluderar: vakuummätare*11 meter rör*1vit gummiring*1Ijuddämpare*2silikonpackning*1 |
| SKU | QCKTZKB3CFM1-4J3TV2QCKTZKB3CFM1-4J3TV3 |
| Modell | RS-1 |
| Spänning | 220-240V 50Hz |
| Gratis luftförskjutning | 3CFM |
| Ultimat vakuum | 5PA |
| Roterande hastighet | 1440 |
| Effekt (HP) | 1/4 |
| Oljekapacitet (ml) | 220 |
| Mått (mm) | 240*110*220 |
| Vikt (kg) | 9,68 |
| Tillbehör | 3 gallon vakuumkammareInkluderar: vakuummätare*11 meter rör*1vit gummiring*1Ijuddämpare*2silikonpackning*1 |
| SKU | 3CFMZKBJ2JLZKT001V33CFMZKBJ2JLZKT001V2 |
| Modell | RS-1 |
| Spänning | 220-240V 50Hz |
| Gratis luftförskjutning | 3CFM |
| Ultimat vakuum | 5PA |
| Roterande hastighet | 1440 |
| Effekt (HP) | 1/4 |
| Oljekapacitet (ml) | 220 |
| Mätt (mm) | 240*110*220 |
| Vikt (kg) | 8 |
| Tillbehör | 2 gallon vakuumkammareInkluderar: vakuummätare*11 meter rör*1vit gummiring*1ljuddämpare*2silikonpackning*1 |
| SKU | 3CFMZKBJ2JLZKT001V1 |
| Modell | RS-1 |
| Spänning | 120V/60HZ |
| Gratis luftförskjutning | 3CFM |
| Ultimat vakuum | 5PA |
| Roterande hastighet | 1720 |
| Effekt (HP) | 1/4 |
| Oljekapacitet (ml) | 220 |
| Mått (mm) | 240*110*220 |
| Vikt (kg) | 8 |
| Tillbehör | 2 gallon vakuumkammareInkluderar: vakuummätare*11 meter rör*1vit gummiring*1ljuddämpare*2silikonpackning*1 |
| SKU | QCKTZKB4CFM1-3J2TV2 |
| Modell | RS-1,5 |
| Spänning | 220-240V 50Hz |
| Gratis luftförskjutning | 4CFM |
| Ultimat vakuum | 5PA |
| Roterande hastighet | 1440 |
| Effekt (HP) | 1/3 |
| Oljekapacitet (ml) | 225 |
| Mätt (mm) | 275*115*240 |
| Vikt (kg) | 8,69 |
| Tillbehör | 2 gallon vakuumkammareInkluderar: vakuummätare*11 meter rör*1vit gummiring*1ljuddämpare*2silikonpackning*1 |
| SKU | QCKTZKB4CFMDJ3T01V3QCKTZKB4CFMDJ3T01V2 |
| Modell | RS-1,5 |
| Spänning | 120V/60HZ |
| Gratis luftförskjutning | 4CFM |
| Ultimat vakuum | 5PA |
| Roterande hastighet | 1720 |
| Effekt (HP) | 1/3 |
| Oljekapacitet (ml) | 225 |
| Mått (mm) | 270*110*220 |
| Vikt (kg) | 10.7 |
| Tillbehör | 3 gallon vakuumkammareInkluderar: vakuummätare*11 meter rör*1vit gummiring*1ljuddämpare*2silikonpackning*1 |
| SKU | QCKTZKB3JLBXGT4CFV1 |
| Modell | RS-1,5 |
| Spänning | 120V/60HZ |
| Gratis luftförskjutning | 4CFM |
| Ultimat vakuum | 5PA |
| Roterande hastighet | 1720 |
| Effekt (HP) | 1/3 |
| Oljekapacitet (ml) | 225 |
| Mått (mm) | 270*110*220 |
| Vikt (kg) | 10.7 |
| Tillbehör | 3 gallon vakuumkammareInkluderar: vakuummätare*11 meter rör*1vit gummiring*1ljuddämpare*2silikonpackning*1 |
| SKU | QCKTZKB4CFM1-3J2TV1 |
| Modell | RS-1,5 |
| Spänning | 120V/60HZ |
| Gratis luftförskjutning | 4CFM |
| Ultimat vakuum | 5PA |
| Roterande hastighet | 1720 |
| Effekt (HP) | 1/3 |
| Oljekapacitet (ml) | 225 |
| Mätt (mm) | 270*110*220 |
| Vikt (kg) | 8,69 |
| Tillbehör | 2 gallon vakuumkammareInkluderar: vakuummätare*11 meter rör*1vit gummiring*1ljuddämpare*2silikonpackning*1 |
| SKU | S12HP5CFM110VBGFDV1S13HP5CFM110VVAFJV1 |
| Modell | RS-2 |
| Spänning | 120V/60HZ |
| Gratis luftförskjutning | 5CFM |
| Ultimat vakuum | 5PA |
| Roterande hastighet | 1720 |
| Effekt (HP) | 1/3 |
| Oljekapacitet (ml) | 250 |
| Mått (mm) | 290*120*230 |
| Vikt (kg) | 12 |
| Tillbehör | 5 gallon vakuumkammareInkluderar: vakuummätare*11 meter rör*1vit gummiring*1ljuddämpare*2silikonpackning*1 |
| SKU | QCKTZKB3.6CFMDJ3TV1 |
| Modell | RS-1 |
| Spänning | 120V/60HZ |
| Gratis luftförskjutning | 3.6CFM |
| Ultimat vakuum | 5PA |
| Roterande hastighet | 1720 |
| Effekt (HP) | 1/4 |
| Oljekapacitet (ml) | 220 |
| Mätt (mm) | 240*110*220 |
| Vikt (kg) | 9,68 |
| Tillbehör | 3 gallon vakuumkammareInkluderar: vakuummätare*11 meter rör*1vit gummiring*1ljuddämpare*2silikonpackning*1 |
| SKU | S12HP5CFM110VBGFDV2 |
| Modell | RS-2 |
| Spänning | 220-240V 50Hz |
| Gratis luftförskjutning | 5CFM |
| Ultimat vakuum | 5PA |
| Roterande hastighet | 1440 |
| Effekt (HP) | 1/3 |
| Oljekapacitet (ml) | 250 |
| Mått (mm) | 290*120*230 |
| Vikt (kg) | 11.6 |
| Tillbehör | 5 gallon vakuumkammareInkluderar: vakuummätare*11 meter rör*1vit gummiring*1ljuddämpare*2silikonpackning*1 |
| SKU | S12HP7CFM110VHZQ5V1 |
| Modell | 2RS-3 |
| Spänning | 120V/60HZ |
| Gratis luftförskjutning | 7CFM |
| Ultimat vakuum | 5PA |
| Roterande hastighet | 3500 |
| Effekt (HP) | 3/4 |
| Oljekapacitet (ml) | 370 |
| Mått (mm) | 360*135*275 |
| Vikt (kg) | 16 |
| Tillbehör | 5 gallon vakuumkammareInkluderar: vakuummätare*11 meter rör*1vit gummiring*1Ijuddämpare*2silikonpackning*1 |
| 1 | Fläktkåpa | 24 | Tärningskast aluminiumhölje |
| 2 | Korsa skruva | 25 | Syn glas |
| 3 | Fläkt | 26 | Olja dränera |
| 4 | Motor omslag | 27 | Olja dränera skruva O - ring |
| 5 | Strömförsörjningskablar | 28 | Sbesättning |
| 6 | Strömbrytare | 29 | Tätning ringa |
| 7 | W asher | 30 | Sbesättning |
| 8 | B öring | 31 | Sudd fot |
| 9 | Motor rotor | 32 | Basplatta |
| 10 | Kondensator låda | 33 | Själgängande skruva |
| 11 | Centrifugal växla | 34 | Kåpatill backpumpen |
| 12 | Motor stator | 35 | Olja täta |
| 13 | C asing | 36 | Baksida - pump kropp |
| 14 | Ca pacitor | 37 | Rygg - roterande - skovel |
| 15 | Hantera | 38 | Baksida - pump rotor |
| 16 | Tre stle | 39 | Vår |
| 17 | Gas keps | 40 | Mellan le staket |
| 18 | Luften inlopp munstycke | 41 | Fram - pump kropp |
| 19 | Sbesättning | 42 | Fram - pump rotor |
| 20 | Främre roterande - skovel | 43 | Framsida |
| 21 | Vår | 44 | Olja täta |
| 22 | Keps styrelse | 45 | O typ ringa |
| 23 | Ex h aust och olja inlopp passande | 46 | Sbesättning |
VEVOR®
Teknisk support och e-garanticertifikat
