| Type de produit | Module de commande électronique pour hotte aspirante Miele |
| Marque | Miele |
| Modèle | DSM 408 |
| Dimensions (approx.) | Environ 100 x 80 x 30 mm |
| Poids (approx.) | Environ 0,2 kg |
| Alimentation | 230 V / 50 Hz via connecteur sur électronique de la hotte |
| Fonctions principales | Commande d'éclairage (marche/arrêt, variateur si équipé) et contact libre de potentiel pour commande d'appareils externes |
| Capacité de commutation du contact libre | Max. 230 V / 2 (1) A |
| Mise à la terre | Câble de mise à la terre inclus pour installation conforme |
| Installation | Par électricien qualifié, emplacement prévu sur la hotte ou autre endroit approprié |
| Entretien et nettoyage | Nettoyer le boîtier avec un chiffon sec ; ne pas utiliser de produits abrasifs |
| Sécurité | Test de sécurité électrique (ex. VDE 0701-1) obligatoire après installation |
| Pièces détachées | Non disponibles séparément ; contacter Miele pour remplacement |
| Réparabilité | Seul un électricien qualifié peut effectuer les réparations |
| Informations générales | Conçu exclusivement pour les hottes Miele ; ne pas utiliser sur d'autres appareils |
FOIRE AUX QUESTIONS - DSM 408 MIELE
Questions des utilisateurs sur DSM 408 MIELE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte aspirante au format PDF gratuitement ! Retrouvez votre notice DSM 408 - MIELE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DSM 408 de la marque MIELE.
MODE D'EMPLOI DSM 408 MIELE
Lisez attentivement le mode d'emploi et conservez-le. Toute utilisation non conforme peut cause des dommages corporels et matériels. Miele ne peut être tenu pour responsable des dommages dus au non-respect des consignes.
Veuillez conserve rce document à disposition et le remetre au futur propriete en cas de cession de votre apparéil !
L'accessoire ne doit être utilisé que dans une hotte Miele prévue à cet effet. La hotte ne peut être utilisé que conformément à sa fonction première. Respectez les instructions d'utilisation de la hotte.
Les composants connectés doivent être compatibles avec l'électronique de commande et technique fiables. Miele décline toute responsabilité pour les dysfonctionnements ou les dommages causés par des composants inadaptés.
Des travaux d'installation, d'entretien ou de réparation non conformes peuvent entraîner de graves dangers pour l'utilisateur. Les travaux d'installation et d'entretien ou les réparations ne peuvent être effectuels que par un électricien qualifié qui connait et respecte les réglementations nationales et les réglementations complémentaires des entreprises locales de fourniture d'électricité.
Description du fonctionnement
L'électronique de commande offre les possibités suivantes :
- L'éclairage de la hotte peut être allumé et être intérêt grâce à un interrupteur intégré dans l'installation domestique.
Si la hotte est équipée d'un variateur d'intensité, il est également possible de varier la lumière. - La connexion libre de potentiel est utilisée pour commander un autre apparéil en fonction de l'état de commutation du moteur de ventilation de la hotte.
Installation
Avant l'installation, débranche de l'alimentation électrique la hotte et les composants à raccorder.
Un emplacement sur la hotte est prevu pour l'installation de I'électronique de commande. La position est décrite dans les images à la fin de ce mode d'emploi. L'installation est également possible à un autre endroit approprié. Veillez à ce que le boîtier de l'électronique de commande soit mis à la terre. Un cable pour la mise à la terre est inclus.
Démontez la hotte tant que cela est nécessaire pour l'installation de l'électronique de commande. Veuillez suivre les instructions d'installation de la hotte.
Si I'électronique de commande est difficilement accessible après l'installation, connectez les composants prévus avant l'installation (voir le chapitre « Raccordement électrique »).
Veillez à ce que le cable de raccordement et les cables des composants connectés soient posés correctement. Ils ne doivent pas'être pliers ni écrasés.
Fixez l'électronique de commande avec les vis fournies.
- Branchez le cable de connexion de l'électronique de commande dans la prise de l'unité électronique de la hotte.
Branchement électrique
Scheme electrolyte
A la fin duprésent mode d'emploi, vous trouvrez le schéma électrique pour le raccordement des composants.
Legende:
ZLT....Interrupteur d'éclairage
PK....... Contact libre de potentiel
N1. Électronique de la hotte
N2.....Electronique de commande DSM
Raccorder l'interrupteur d'éclairage
L'éclairage de la hotte peut être allumé ou êtreint, et varie grâce à un interrupteur intégré dans l'installation domestique (en fonction de l'équipement de l'appareil). L'éclairage peut toutes être allumé et êtreint sur la hotte.

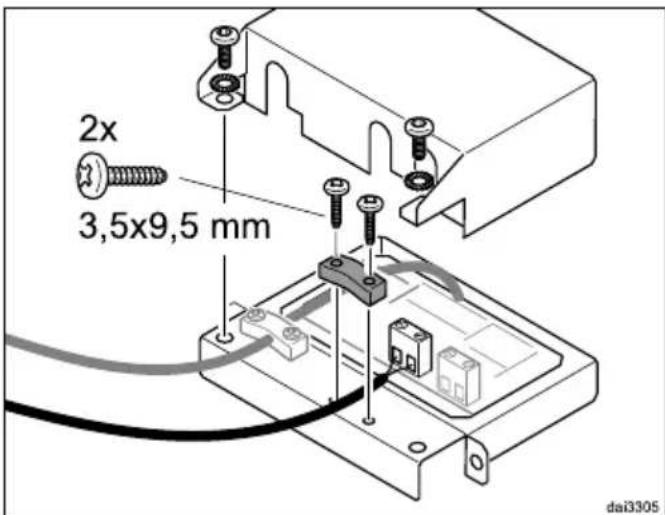

Retirez le couvercle de l'électronique de commande.

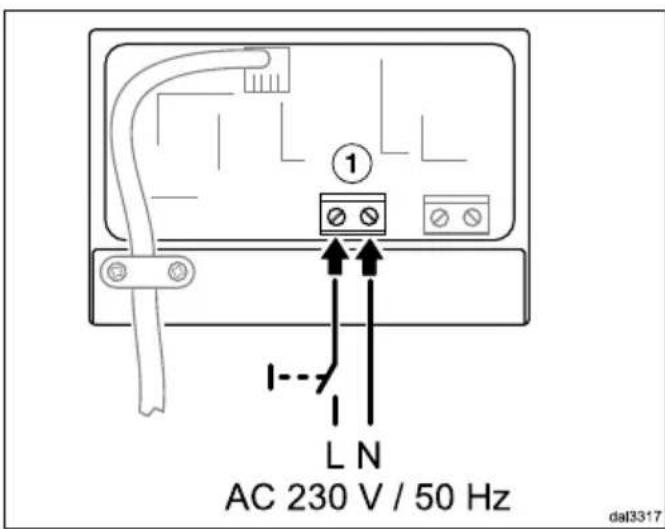

Raccordez l'interrupteur d'éclairage sur le raccord ①.
Fixez le cable à l'aide du passé-cable joint.
Fermez et vissez le couvercle de l'electronique de commande.
Si la mise à la terre ne peut pas être assurée par les vis de fixation, connectez le cable de mise à la terre fourni.
Après avoir installé tous les composants, effectuez un test de sécurité électrique conformément aux reglementations locales (par ex. VDE 0701-1).
Raccorder le contact libre de potentiel
Le contact libre de potentiel peut être utilisé pour commander d'autres apparreils en fonction de l'état de commutation du moteur de ventilation de la hotte.
Si vous connectez des appareils de ventilation, veuillez toujours consulter les recommendations du ramoneur qualifié.
Le contact ne fournit aucune tension définie (libre de potentiel). Cela rend la connexion universelle. La capacité maximale de commutation du contact est de 230 V/2 (1) A. Le contact se ferme en activant le bouton Marche/Arrêt de la hotte. Le voyant de la touche Marche/Arrêt et levoyant du deuxième niveau du ventilateur s'allument.

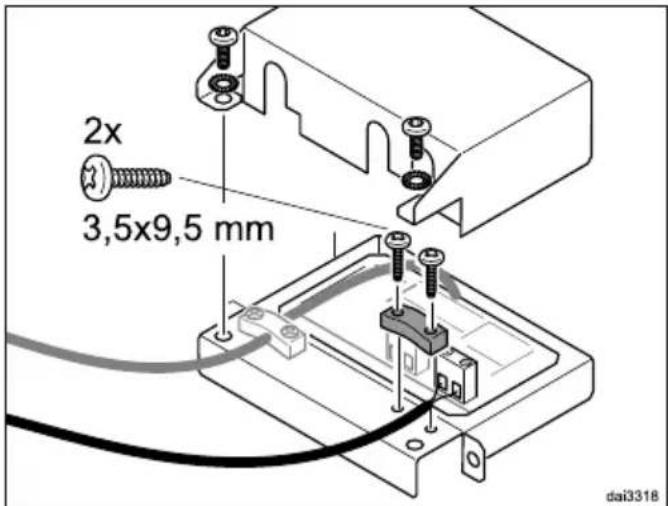

Retirez le couvercle de l'électronique de commande.

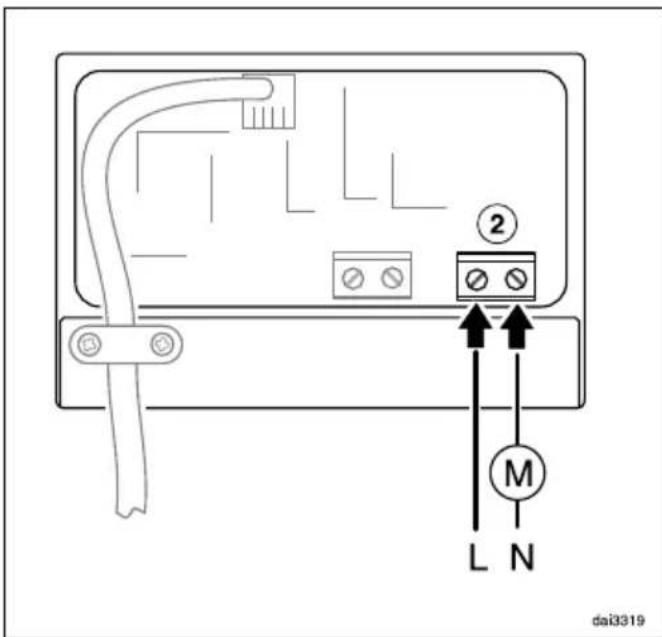

Connectez les composants prevus au raccord ②.
Fixez le cable à l'aide du passé-cable joint.
Fermez et vissez le couvercle de l'électronique de commande.
Si la mise à la terre ne peut pas être assurée par les vis de fixation, connectez le cable de mise à la terre fourni.
Après avoir installé tous les composants, effectuez un test de sécurité électrique conformément aux reglementations locales (par ex. VDE 0701-1).

Système d'extraction central

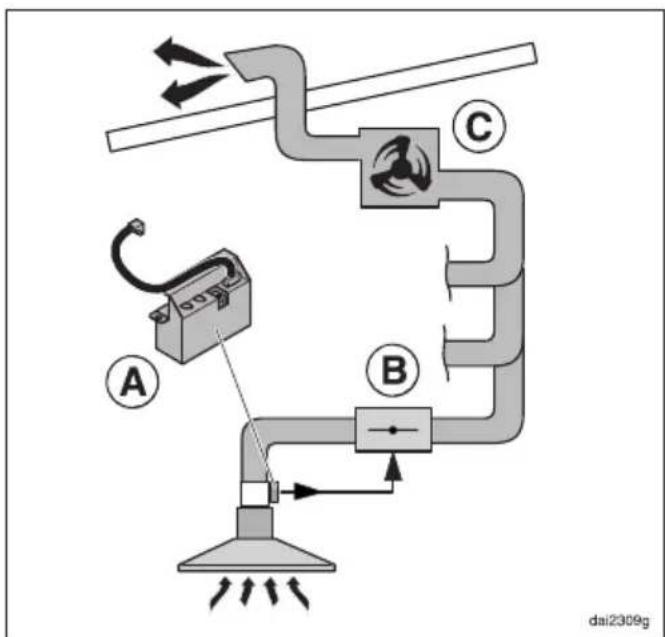

Le contact libre de potentiel de l'électronique de commande (A) peut être utilisé, par exemple, dans une hotte de la série ...EXT/EXTA qui est reliée à un système d'extraction central. Le contact peut également être utilisé, par exemple, pour actionner un clapet anti-retour electrique, installé en amont d'un système d'extraction central.
Le clapet anti-retour doit être adapté à la commutation avec un contact normalement ouvert libre de potentiel.
La puissance d'aspiration dépend du moteur de ventilation utilisée © et de la conception du système d'évacuation d'air. La puissance du ventilateur n'est pas contrôleé par les commandes de la hotte.
Les composants du système d'extraction central ne sont pas inclus dans la gamme de produits Miele.
Si nécessaire, demandez conseil à une société de ramonage avant l'installation.
