Tipo di prodotto	Modulo di comando elettronico per cappa aspirante Miele
Marca	Miele
Modello	DSM 408
Dimensioni (circa)	Circa 100 x 80 x 30 mm
Peso (circa)	Circa 0,2 kg
Alimentazione	230 V / 50 Hz tramite connettore sull'elettronica della cappa
Funzioni principali	Comando illuminazione (accensione/spegnimento, dimmer se presente) e contatto libero da potenziale per comando apparecchi esterni
Capacità di commutazione del contatto libero	Max. 230 V / 2 (1) A
Messa a terra	Cavo di messa a terra incluso per installazione conforme
Installazione	Da elettricista qualificato, posizione prevista sulla cappa o altro luogo appropriato
Manutenzione e pulizia	Pulire l'involucro con un panno asciutto; non utilizzare prodotti abrasivi
Sicurezza	Test di sicurezza elettrica (es. VDE 0701-1) obbligatorio dopo l'installazione
Ricambi	Non disponibili separatamente; contattare Miele per la sostituzione
Riparabilità	Solo un elettricista qualificato può effettuare le riparazioni
Informazioni generali	Progettato esclusivamente per cappe Miele; non utilizzare su altri apparecchi

Domande frequenti - DSM 408 MIELE

Il modulo DSM 408 è compatibile con tutte le cappe Miele?

Sì, il DSM 408 è progettato per essere utilizzato con le cappe Miele dotate di una presa dedicata sull'unità elettronica. Verificare la compatibilità nel manuale della propria cappa.

Posso installare io stesso il modulo DSM 408?

L'installazione deve essere eseguita da un elettricista qualificato secondo le normative locali. Un'installazione errata può presentare rischi elettrici.

Come collegare un interruttore illuminazione esterno?

Collegare l'interruttore al morsetto ① del modulo dopo aver rimosso il coperchio. Fissare il cavo con il passacavo e richiudere l'involucro. La messa a terra deve essere assicurata.

Qual è la funzione del contatto libero da potenziale?

Il contatto libero da potenziale (morsetto ②) permette di comandare un apparecchio esterno (es.: ventilazione aggiuntiva) in base allo stato del motore della cappa. Si chiude quando la cappa è in funzione.

Quale potenza può sopportare il contatto libero da potenziale?

Il contatto supporta un carico massimo di 230 V / 2 (1) A. Non utilizzare apparecchi che superano questa capacità.

Posso utilizzare il DSM 408 con un sistema di estrazione centralizzato?

Sì, il contatto libero da potenziale può comandare una serranda antiritorno elettrica in un sistema di estrazione centralizzato. Consultare uno spazzacamino qualificato prima dell'installazione.

Cosa fare se l'illuminazione della cappa non funziona dopo l'installazione?

Verificare il collegamento dell'interruttore illuminazione al morsetto ①, la messa a terra e che il modulo sia correttamente collegato alla cappa. Eseguire un test di sicurezza elettrica.

Il modulo richiede una manutenzione particolare?

Nessuna manutenzione specifica è richiesta. Pulire l'involucro con un panno asciutto se necessario. Assicurarsi che nessuna umidità penetri all'interno.

Dove posso trovare lo schema elettrico dettagliato?

Lo schema elettrico è fornito alla fine del manuale di istruzioni del DSM 408. Scaricare il manuale completo sul nostro sito per accedervi.

Posso ordinare il modulo DSM 408 come ricambio?

Il DSM 408 è un accessorio e non un ricambio standard. Contattare il servizio post-vendita Miele per ottenere informazioni sulla disponibilità e la sostituzione.

MANUALE UTENTE DSM 408 MIELE

Leggere le istruzioni d'uso con attenzione e conservarle. Un uso improprio può causare danni a persone e/o cose. Il produttore non risponde dei danni che derivano dall'inosservanza di queste avertenze.

Conservare le presenti istruzioni d'uso e di montaggio e segnarle ancche a eventuali altri utenti.

Gli accessori possono essere utilizzati solo con una cappa aspi-rante Miele rispettivamente predisposta. La cappa aspirante più essere usata solo rispettivamente alla propria destinazione d'uso. Ris-pettare quindi le istruzioni d'uso della cappa.
I componenti allacciati devono essere sicuri in termini tecnici e compatibili con l'electronica di commando. Miele non si assume alcuna responsabilità per la mancanza di funzionamento o per anni causati da componenti non adeguati.
Riparazioni o lavori di installatione e di manutenzione non correttamente eseguiti possono mettere seriamente in pericolo l'utente. Lavori di installatione e di manutenzione o riparazioni possono essere eseguiti solo da personale elettrico qualificato in osservanza delle normative vigenti a livello locale e delle norme aggiuntive dell'azienda elettrica presente in loco.

Descrizione del funzionamento

L'elettronica di dato offre le seguenti possibilità:

• mediate un tasto luce integrato nell'impianto domestico è possibile accendere e spegnere la luce dei punti di cottura della cappa aspirante.
  Se la cappa aspirante è dotato di un dimmer, è possibileanche il dimmeraggio.
• Il collegamentoenza tensione serve perutilizzare unaltro appearecchio in baseallo statodiattivazione dell'aspiratore della cappa.

Installazione

Prima di installare la cappa aspirante, staccare alla rete elettrica i componenti da allacciare.

Per l'installazione dell'elettronica di commando è prevista una posizione sulla cappa aspirante. La posizione è descritta nelle immagini al termine di questeistruzioni d'uso. L'installazione è tutavia possibileanche in unalto luogo adatto.Accertarsi che I'involucro dell'elettronica di commando abbia la messa a terra. E allegato un cavo di messa a terra.

Smontare la cappa aspirante se necessario per l'installazione dell'elettronica di lavoro. Tenereconto anche delle istruzioni di montaggio della cappa aspirante.
Se l'elettronica di lavoro dopo l'in-stantialazione è difficultamente accessibile, collegare i componenti previsti prima dell'in-stantialazione (v. cap. "Allacciamento elettrico").

Accertarsi che la posa del cavo di collegamento e dei cavi dei componenti collegati sia realizzata a regola d'arte. Non devono essere schiacciati o piegati.

Fissare l'elettronica di commando con le viti allegate.
Inserire il cavo di alimentazione dell'elettronica di commando nella boccola sull'unità elettronica della cappa aspirante.

Allacciamento elettrico

Schema elettrico

Alla fine di queste istruzioni d'uso è presente lo schema elettrico per allacciare i componenti.

Legenda:

ZLT. tasto luce

PK.......contatto sensa tensione

N1.....elettronica della cappa aspirante

N2......elettronica di commande DSM

Collegare i tasti della luce

Mediante un tasto luce integrato nel'impiano domestico è possibile accendere e spegnere e dimmerare la luce dei punti di cottura della cappa aspirante (in base alla dotazione degli appearecchi), La luce si può accenderere sulla cappa aspirante.

Togliere il coperchio dell'elettronica di lavoro.

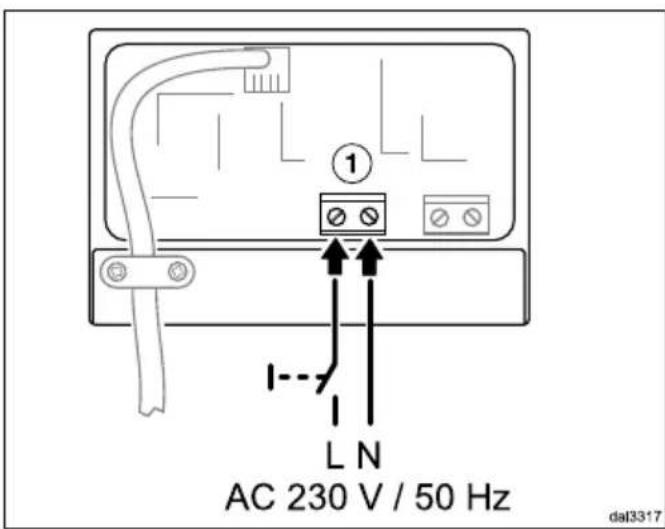

Collegare all'allacciamento ① il tasting della luce.

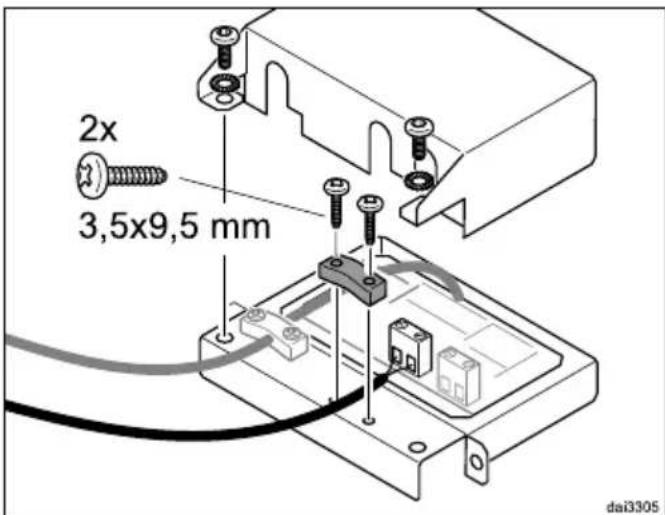

Fissare il cavo con il fermacavo allegato.
Collegare e avvitare il coperchio dell'elettronica di lavoro.
Se la messa a terra non può essere garantita tramite le viti di fissaggio, allacciare il cavo di messa a terra allegato.

Dopo l'installazione di tutti i componenti eseguire un test di sicurezza elettrica in base alle normative locali (p.es. VDE 0701-1).

Collegare il contatto alla tensione

Il contatto alla tensione cui èsere utilizzato per comandare altri apparetti in base allo stato di lavoro dell'aspiratore della cappa aspirante.

Se si allacciano appearecchi tecnici di aerazione, richiedere in agli caso il consiglio di uno spazzacamino competente.

Il contatto non fornisce una tensione definita (senza tensione). In quello modo l'allacciamento è utilizzabile a livello universale. La potenza di interruzione massima del contatto è di 230 V/2 (1) A. Il contatto chiude mediante attivazione del tasting On/Off della cappa aspirante. La spia del tasting On/Off e la spia relativa al secondo livello dell'aspiratore sono accese.

Togliere il coperchio dell'elettronica di lavoro.

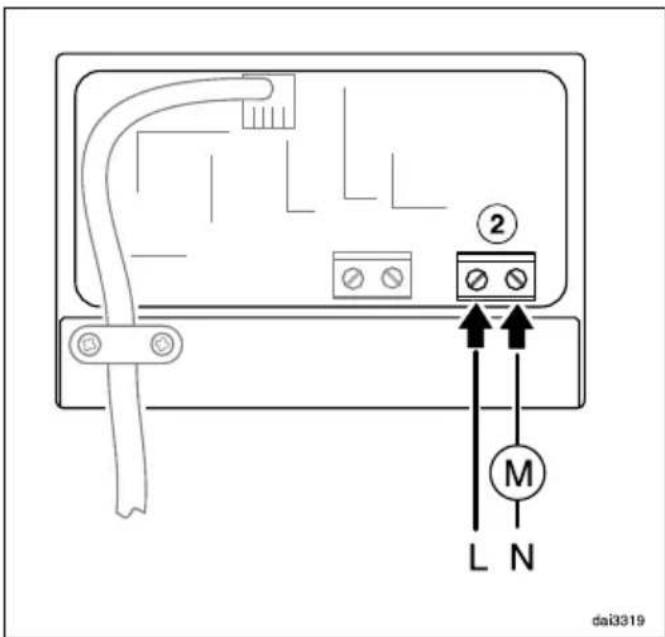

Collegare i componenti previsti all'al-lacciamento ②.

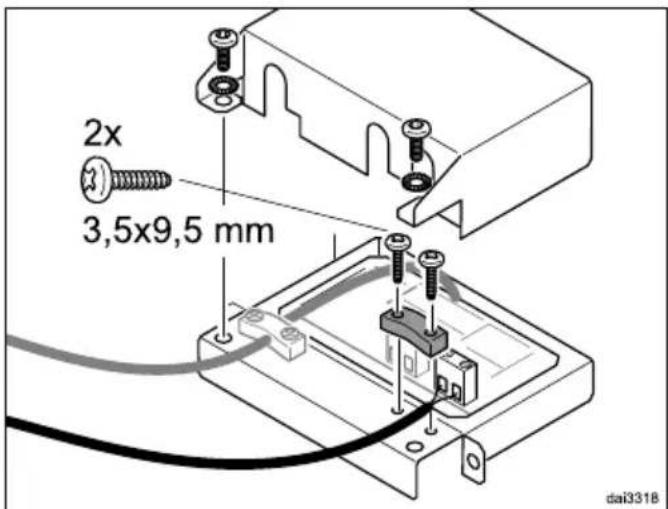

Fissare il cavo con il fermacavo allegato.
Collegare e avvitare il coperchio dell'elettronica di lavoro.
Se la messa a terra non può essere garantita tramite le viti di fissaggio, allacciare il cavo di messa a terra allegato.

Dopo l'installazione di tutti i componenti eseguire un test di sicurezza elettrica in base alle normative locali (p.es. VDE 0701-1).

Aspirazione centrale

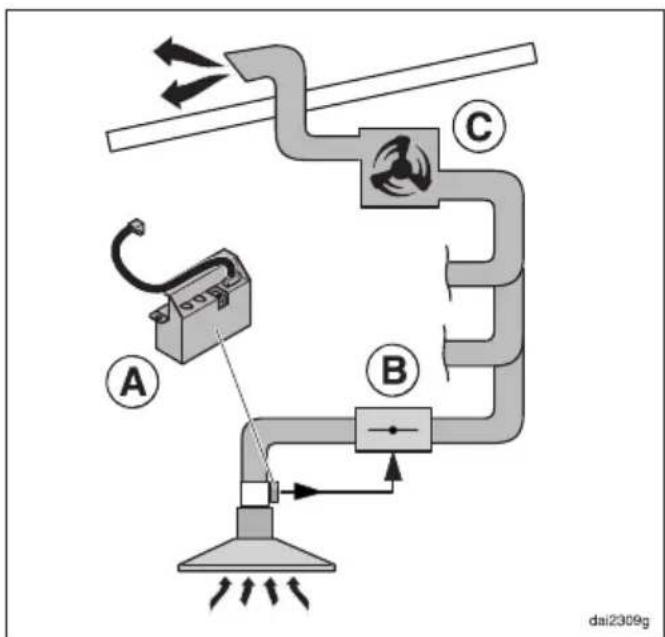

Il contatto alla tensione dell'elettronica di lavoro ④ p.e.s. essere utilizzato in una cappa aspirante della serie ...EXT/EXTA, collegata a un'aspirazione centrale. Il contatto cui sono essere usizzato per premere uno sportelli-no di chiusura elettrico ⑧ inserto davanti all'aspiratore centrale.

Lo sportellino di chiusura deve essere adatto all'attivazione con un dato di chiusura alla tensione.

La potenza dell'aspiratore dipende dall'aspiratore utilizzato e alla struttura del sistema di sfiato. La potenza dell'aspiratore non viene regolato tramite i comandi della cappa.

I componenti dell'aspirazione centrale non sono componenti del programma di serie Miele.

Prima dell'installazione richiedere la consulenza dello spazzacamino competente.
