Producttype	Elektronische besturingsmodule voor Miele afzuigkap
Merk	Miele
Model	DSM 408
Afmetingen (ongeveer)	Ongeveer 100 x 80 x 30 mm
Gewicht (ongeveer)	Ongeveer 0,2 kg
Voeding	230 V / 50 Hz via connector op de elektronica van de afzuigkap
Hoofdfuncties	Verlichtingsbediening (aan/uit, dimmer indien aanwezig) en potentiaalvrij contact voor bediening van externe apparaten
Schakelcapaciteit van het potentiaalvrije contact	Max. 230 V / 2 (1) A
Aarding	Aardingskabel inbegrepen voor conforme installatie
Installatie	Door gekwalificeerde elektricien, voorziene plaats op de afzuigkap of andere geschikte locatie
Onderhoud en reiniging	Reinig de behuizing met een droge doek; gebruik geen schurende producten
Veiligheid	Elektrische veiligheidstest (bijv. VDE 0701-1) verplicht na installatie
Reserveonderdelen	Niet afzonderlijk verkrijgbaar; neem contact op met Miele voor vervanging
Repareerbaarheid	Alleen een gekwalificeerde elektricien mag reparaties uitvoeren
Algemene informatie	Uitsluitend ontworpen voor Miele afzuigkappen; niet gebruiken op andere apparaten

Veelgestelde vragen - DSM 408 MIELE

Is de DSM 408 module compatibel met alle Miele afzuigkappen?

Ja, de DSM 408 is ontworpen voor gebruik met Miele afzuigkappen met een speciale aansluiting op de elektronische eenheid. Controleer de compatibiliteit in de handleiding van uw afzuigkap.

Kan ik de DSM 408 module zelf installeren?

De installatie moet worden uitgevoerd door een gekwalificeerde elektricien in overeenstemming met de lokale voorschriften. Een verkeerde installatie kan elektrische risico's met zich meebrengen.

Hoe sluit ik een externe verlichtingsschakelaar aan?

Sluit de schakelaar aan op klem ① van de module nadat u het deksel hebt verwijderd. Bevestig de kabel met de trekontlasting en sluit de behuizing. De aarding moet worden gegarandeerd.

Wat is de functie van het potentiaalvrije contact?

Het potentiaalvrije contact (klem ②) maakt het mogelijk om een extern apparaat (bijv. extra ventilatie) aan te sturen op basis van de status van de motor van de afzuigkap. Het sluit wanneer de afzuigkap in werking is.

Welk vermogen kan het potentiaalvrije contact aan?

Het contact ondersteunt een maximale belasting van 230 V / 2 (1) A. Gebruik geen apparaten die deze capaciteit overschrijden.

Kan ik de DSM 408 gebruiken met een centraal afzuigsysteem?

Ja, het potentiaalvrije contact kan een elektrische terugslagklep in een centraal afzuigsysteem aansturen. Raadpleeg een gekwalificeerde schoorsteenveger voor de installatie.

Wat moet ik doen als de verlichting van de afzuigkap niet werkt na installatie?

Controleer de aansluiting van de verlichtingsschakelaar op klem ①, de aarding en of de module correct is aangesloten op de afzuigkap. Voer een elektrische veiligheidstest uit.

Heeft de module speciaal onderhoud nodig?

Er is geen specifiek onderhoud vereist. Reinig de behuizing indien nodig met een droge doek. Zorg ervoor dat er geen vocht binnendringt.

Waar vind ik het gedetailleerde elektrische schema?

Het elektrische schema wordt aan het einde van de gebruiksaanwijzing van de DSM 408 gegeven. Download de volledige handleiding op onze website om deze te raadplegen.

Kan ik de DSM 408 module als reserveonderdeel bestellen?

De DSM 408 is een accessoire en geen standaard reserveonderdeel. Neem contact op met de klantenservice van Miele voor informatie over beschikbaarheid en vervanging.

GEBRUIKSAANWIJZING DSM 408 MIELE

Lees de gebruiksaanwijzing aandachtig door en bewaar deze. Onjuist gebruik kan persoonlijk letsel of materiele schade tot gevolg hebben. Wanneer de veiligheidsrichtlijnen en waarschuwingen nicht worden opgevolgd, kan Miele nicht aansprakelijk worden gesteld voor schade die waarvan het gevolg is.

Bewaar de gebruiks- en montagehandleiding en geef deze door aan een eventuele volgende eigenaar.

Het toebehoren mag alleen met een waarvoor geschikte Miele afzuigkap worden gebruikt. De afzuigkap mag alleen correct worden gebruikt. Neem waarvoor de gebruiksaanwijzing van de afzuigkap in acht.
De aangesloten onderdelen要去en compatibel zijn met de besturserieslektronica en要去en technisch veilig়. Miele is Niet aansprakelijk voor functionele gebreken of schade die worden veroorzaakt door ongeschikte onderdelen.
Door ondeskundig uitgevoerde installment-, onderhouds- of reparatiewerkzaamheden kan de gebruiker aanzienlijke risico's lopen. Installatie-, onderhouds- en reparatiewerkzaamheden mogen uitsluitend door een erkende elektricien worden uitgevoerd. Deze kent de nationale voorschriften en de aanvullende voorschriften van de lokale elektriciteitsbedrijven en houdt zich hieraan.

nl - Gebruiks- en montagehandleiding

Functiebeschrijving

De besturingselektronica bildet de vol-gende möglichkheden:

• De kookplaatverlichting van de af-zuigkap kan met een in de huisinstallatie geintegreerde lichtschakelaar worden in- en uitgeschakeld.

Als de afzuigkap een dimmer heeft, is het ook möglichk om het Licht te dimmen.

• De potentaalvrije aansluiting is bedoeld voor het aansturen van een andere apparaat, afhankelijk van de schakelstand van de ventilator van de afzuigkap.

Installatie

Koppel de afzuigkap en de aan te sluiten onderdelen los van het elektriciteitsnet voordat u deze installeert.

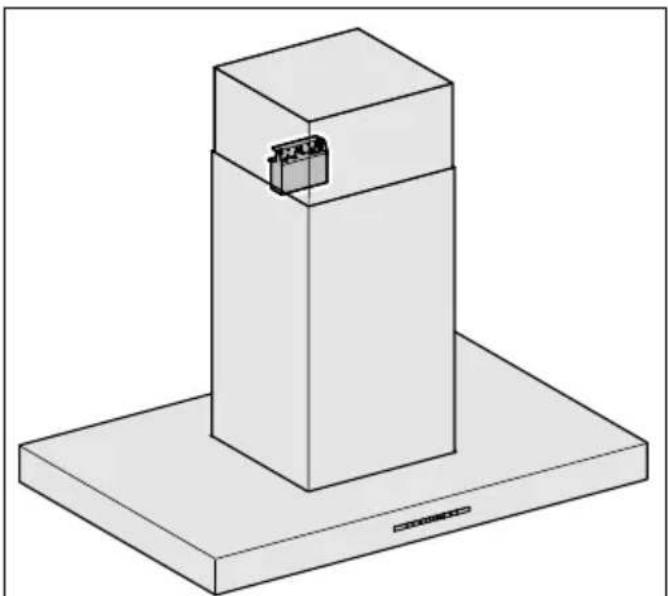

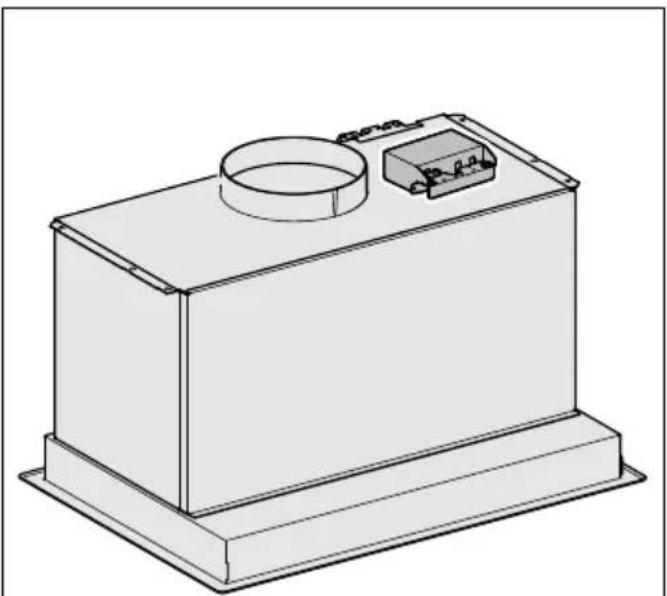

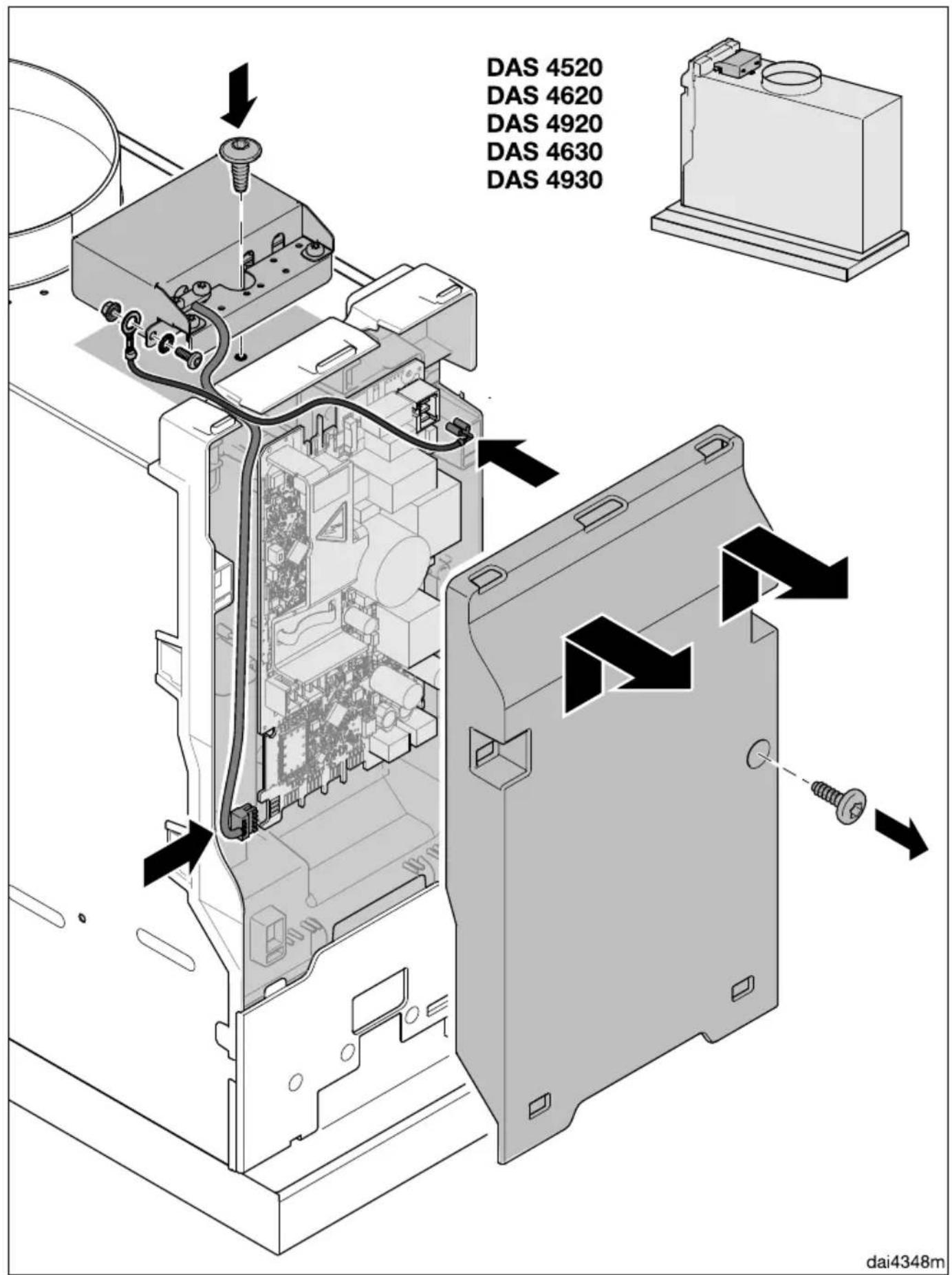

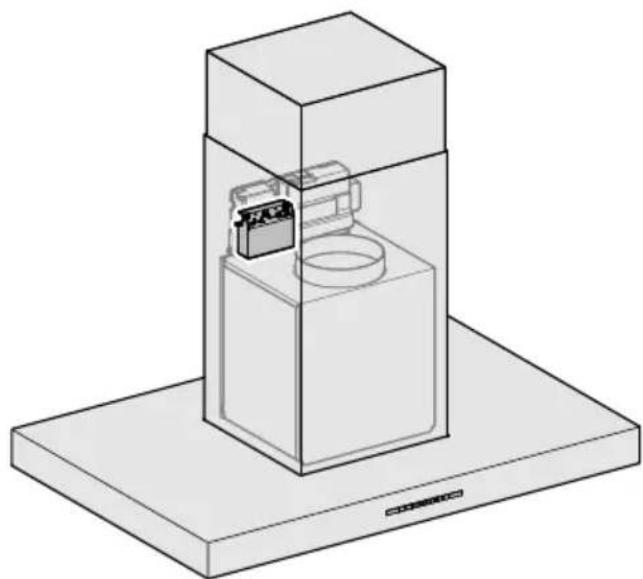

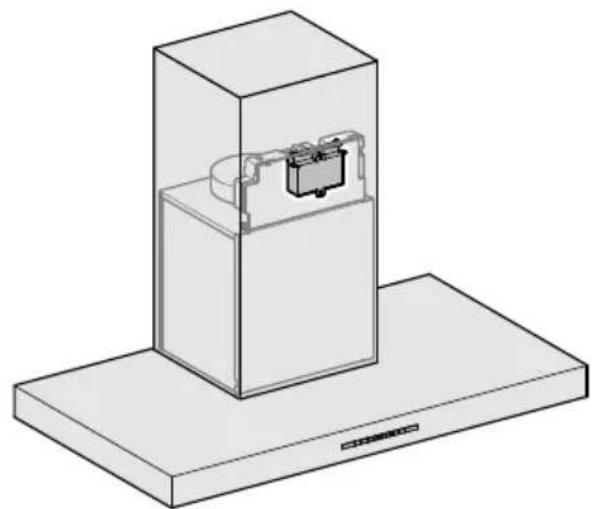

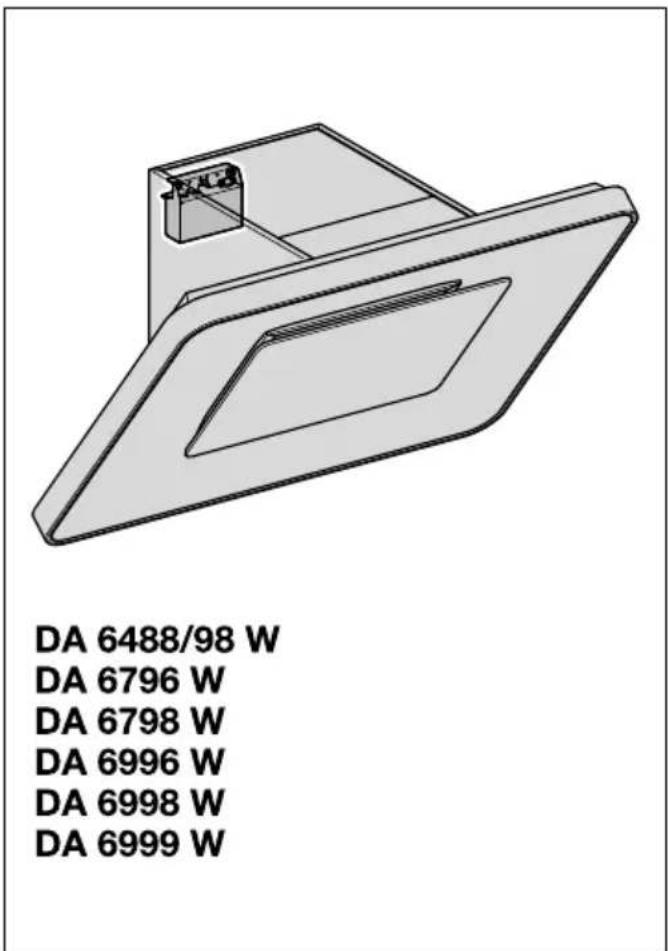

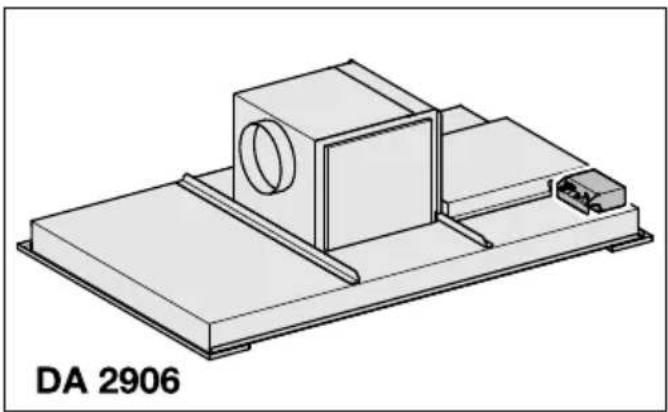

Op de afzuigkap isplaats gemaakt voor het installereren van de besturingselektronica. Dezeplaats is aangegeven in de afbeeldingen aan het einde van deze gebruiksaanwijzing. De installmentie isECHTER ook op een andere geschiktelek可想而知. Let erop dat de behuizing van de besturingselektronica要去zijn geaard. Er worden een aardingskabel meegeleverd.

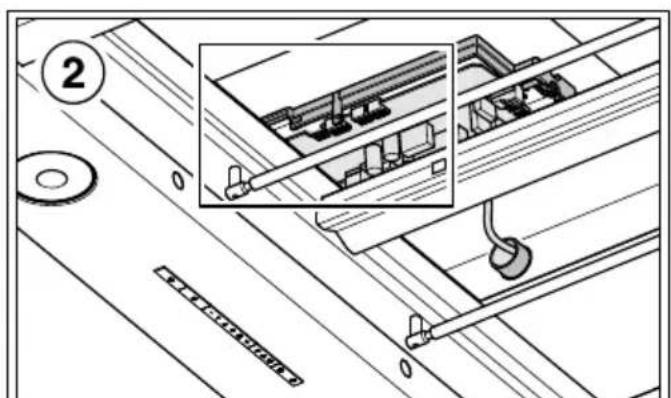

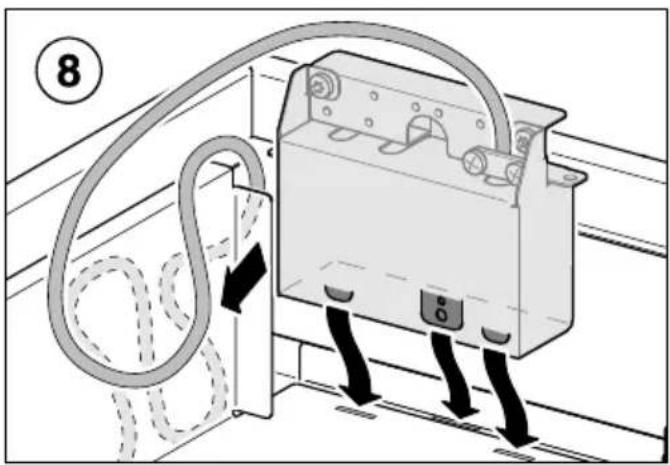

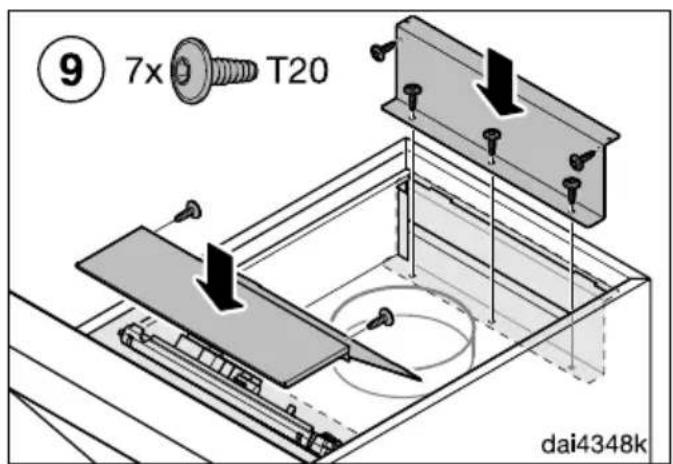

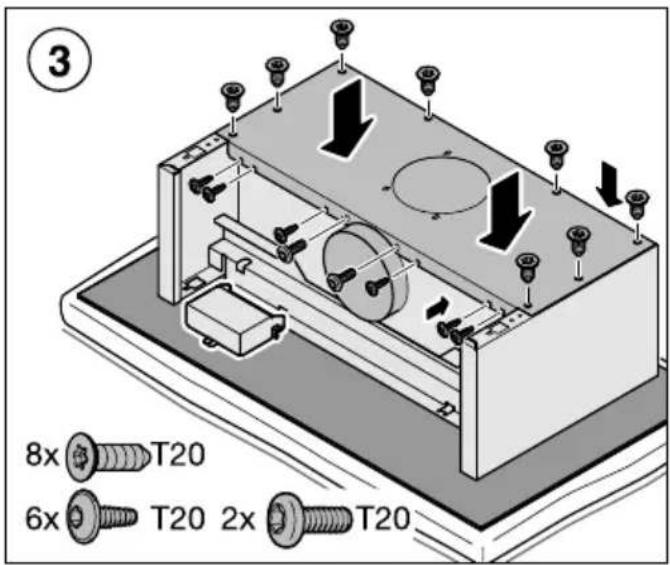

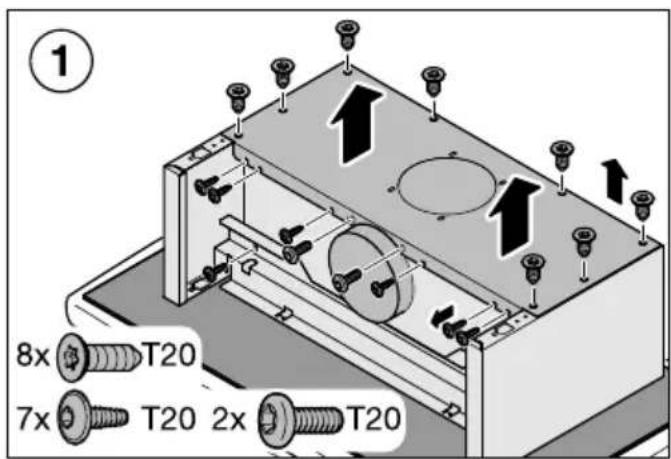

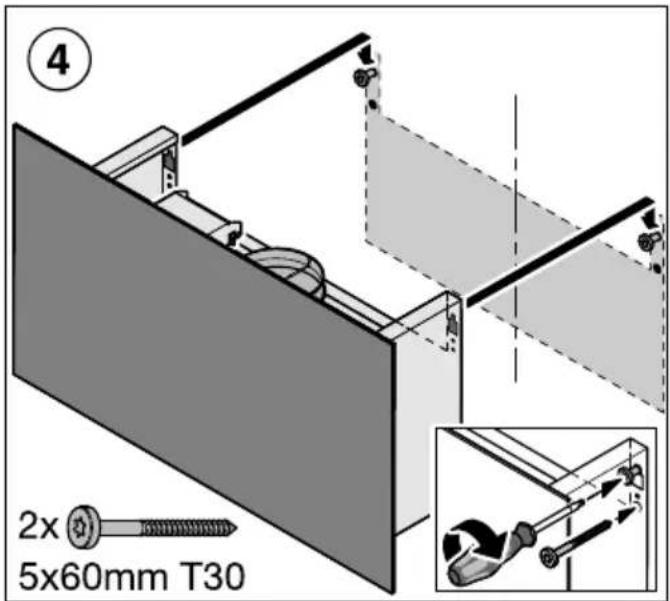

• Demonteer de afzuigkap voor zover ditoodzakelijkisvoort het installeren van de besturingsleuktronica.Lees waarvoordemontage-instructie van de afzuigkap.

■ Als de besturingselektronica na de installmentatie moeilijk toegankelijk is, sluit u de benodigde onderdelen voor de installmentatie aan (zie het hoofdstuk "Elektrische aansluiting").

Let erop dat de aansluitkabel en de kabels van de aangesloten onderden op de juiste wijze worden gelegd. Ze zou nicht geknikt of ingeklemd worden.

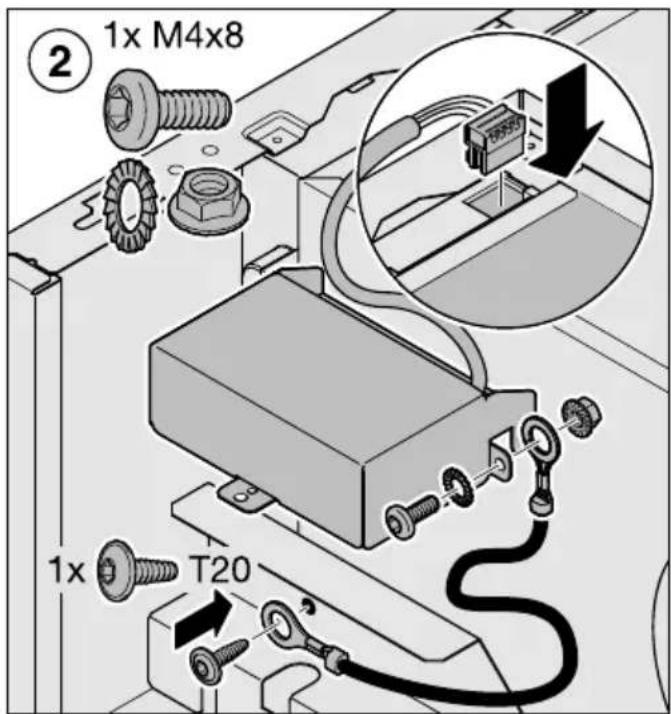

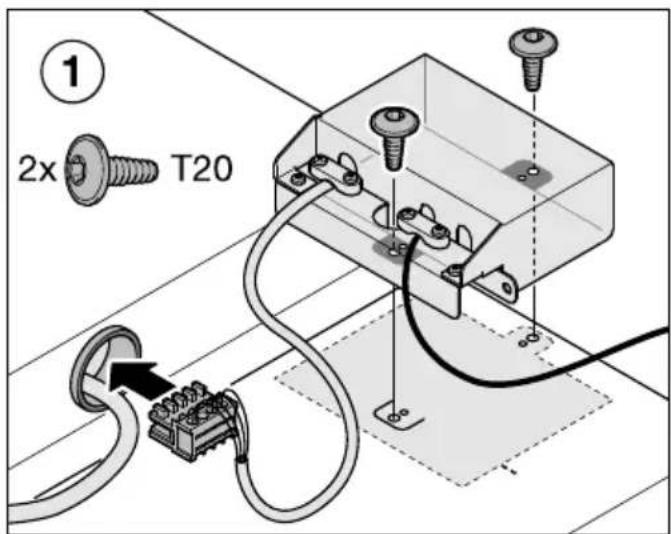

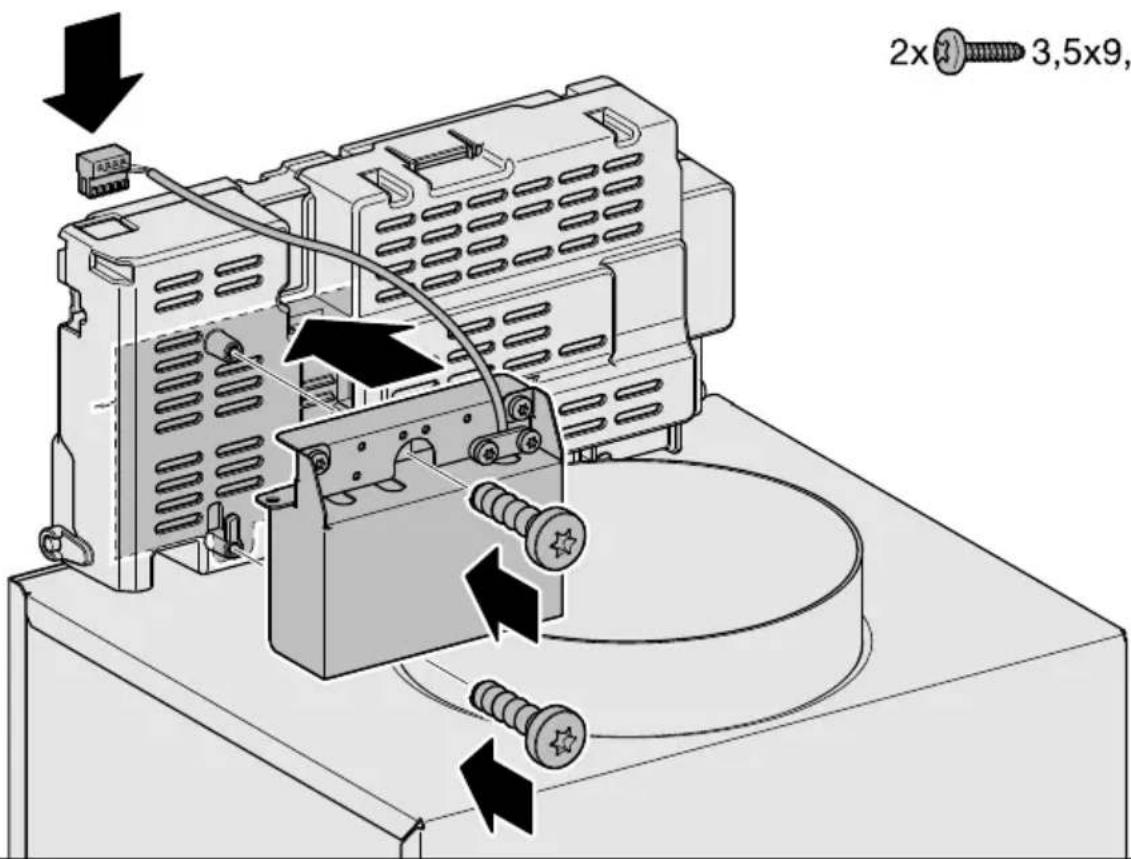

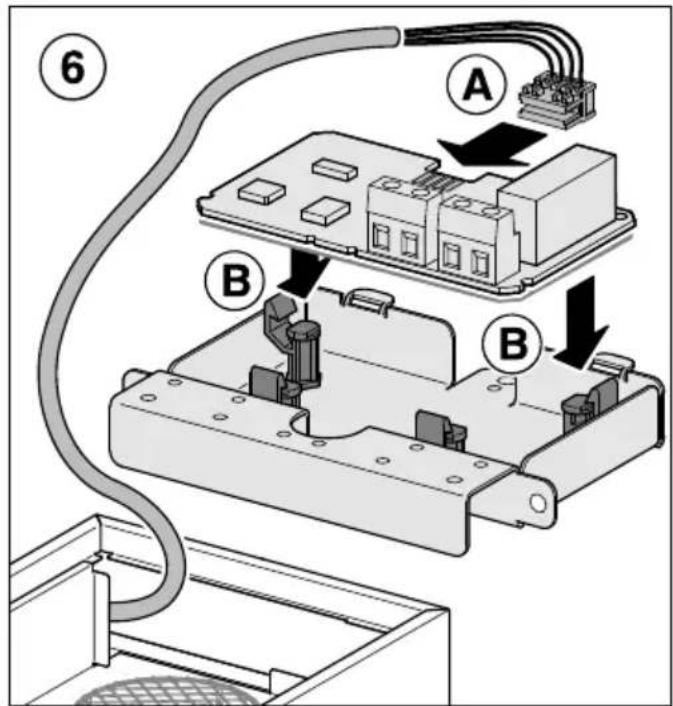

Bevestig de besturingselektronica met de meegeleverde schroeven.

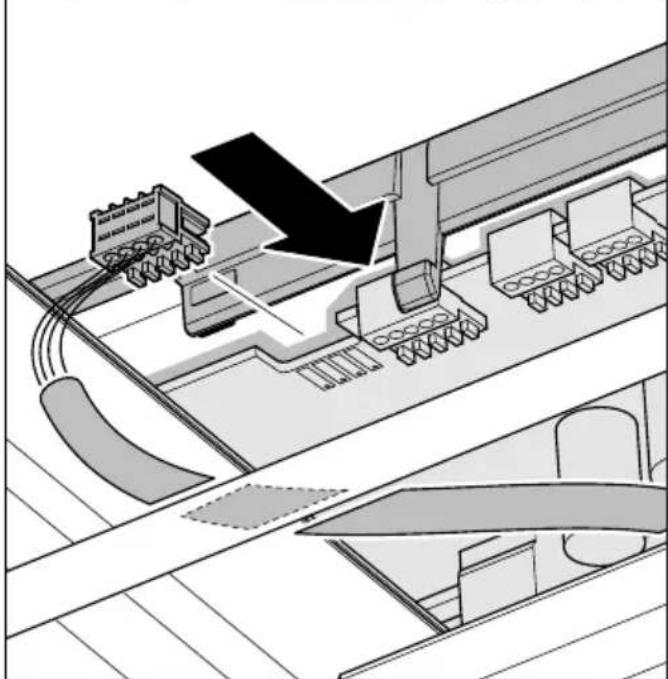

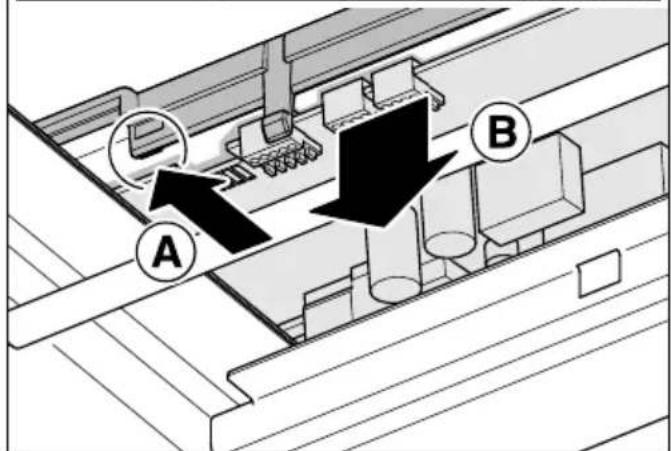

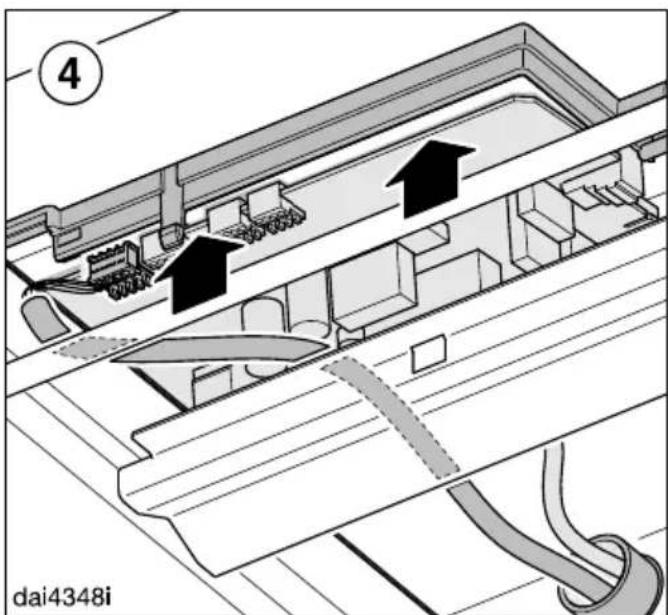

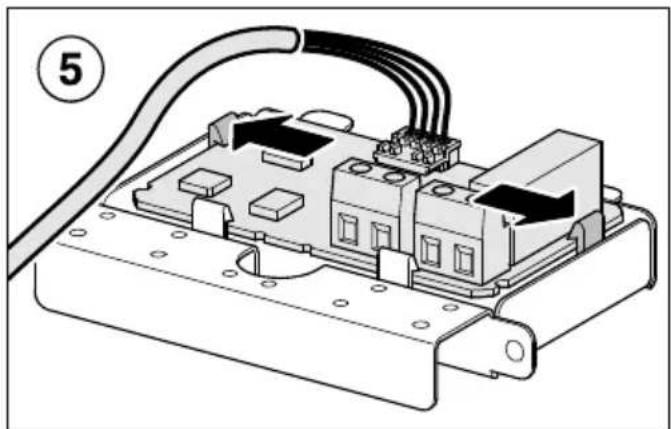

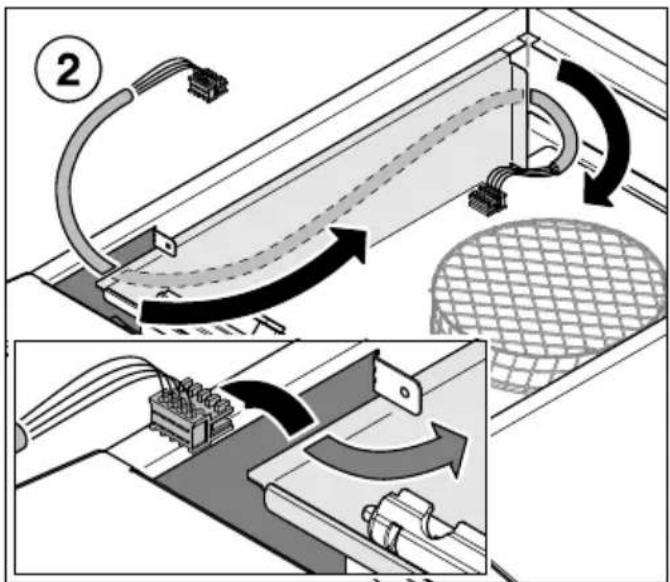

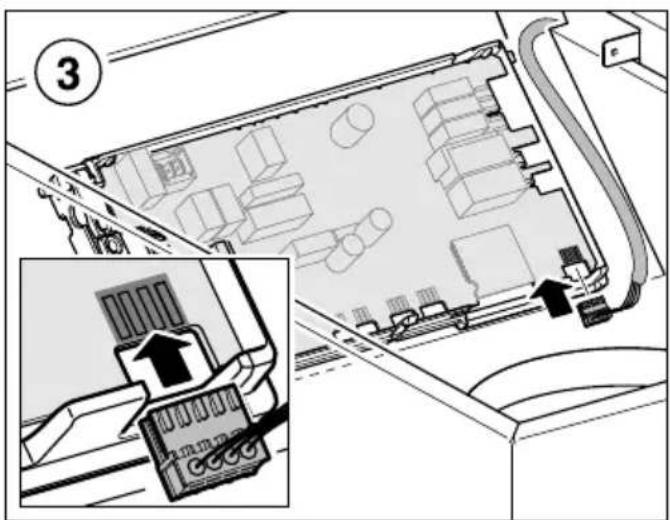

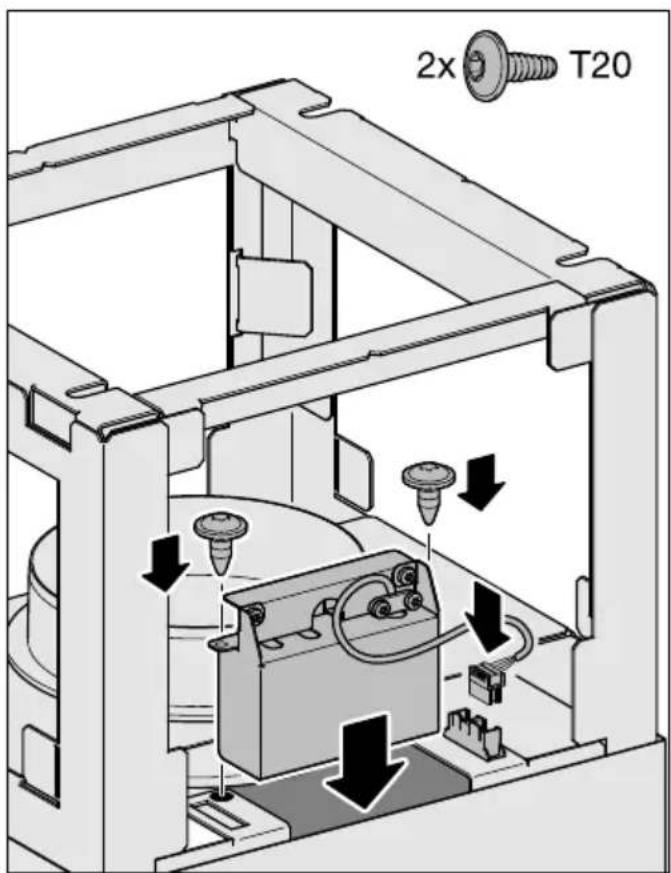

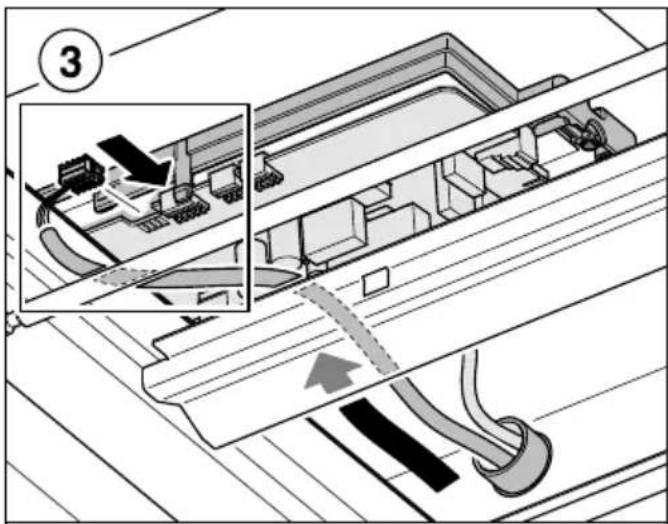

Steek de aansluitkabel van de besturingselektronica in de bus op de elektronica-eenheid van de afzuigkap.

Elektrische aansluiting

Schakelschema

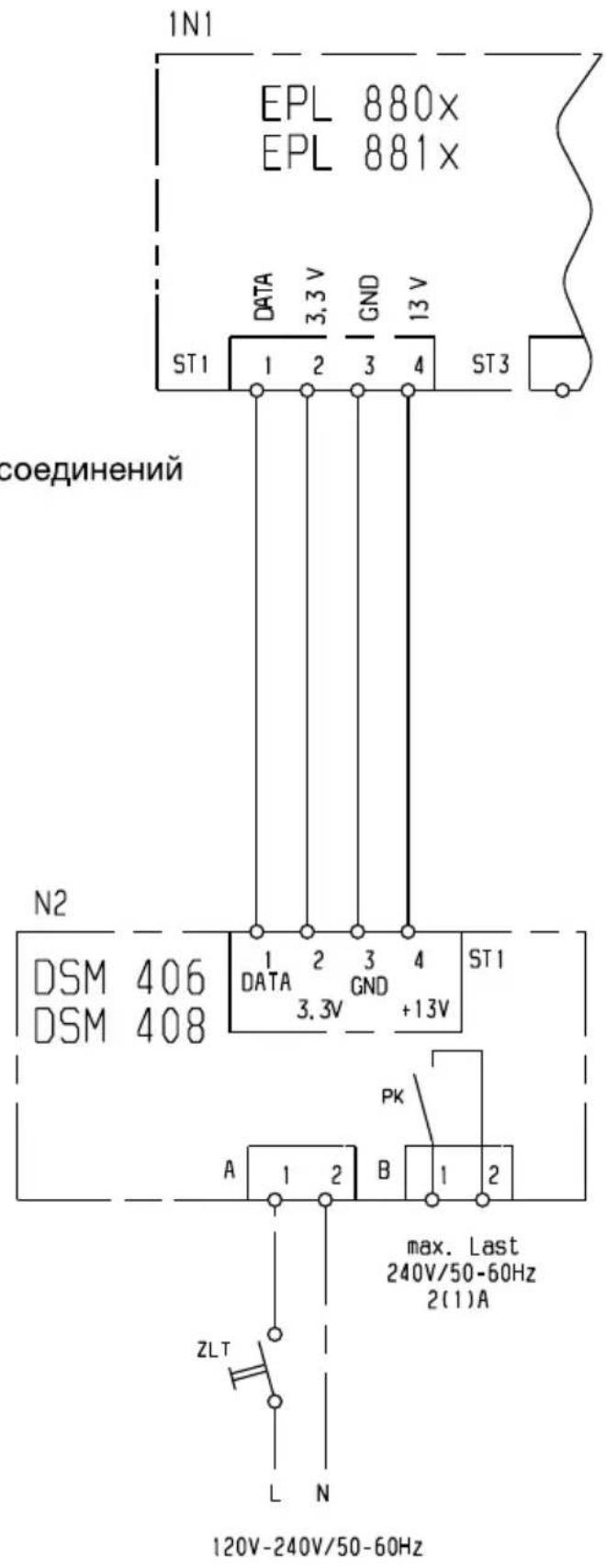

Aan het einde van deze gebruiksaanwij-zing vindt u het schakelschema voor het aansluiten van de onderdelen.

Legenda:

ZLT. lichtschakelaar

PK.......potentiaalvrij contact

N1. elektronica van de afzuigkap

N2......besturingselektronica DSM

Lichtschakelaar aansluten

De kookplaatverlichting van de afzuigkap kan met een in de huisinstallatie geintegreerde lichtschakelaar worden in- en uitgeschakeld en gedimd (afhankelijk van de uitvoering van het apparaat). De verlichting kan verder ook op de afzuigkap worden bediend.

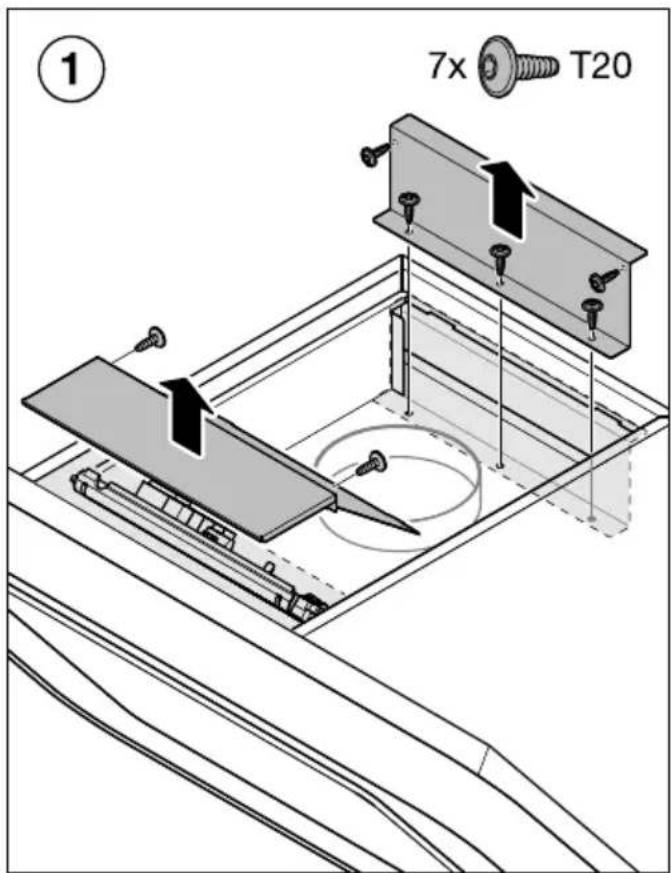

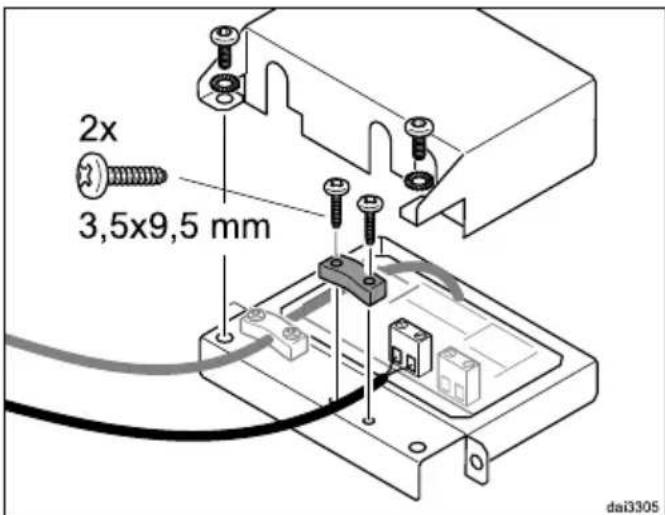

Verwijder het deksel van de besturingsleuktronica.

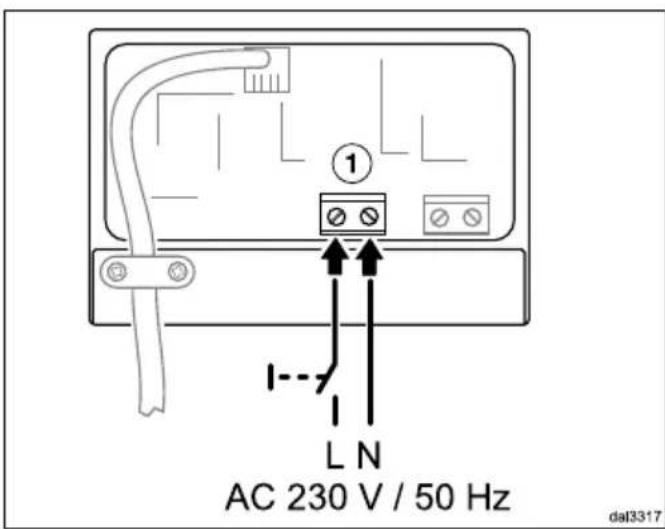

Sluit de Lichtschakelaar aan op de aansluiting ①.
Zet de kabel waar bij vast met de bij-gevoegde trekontlasting.

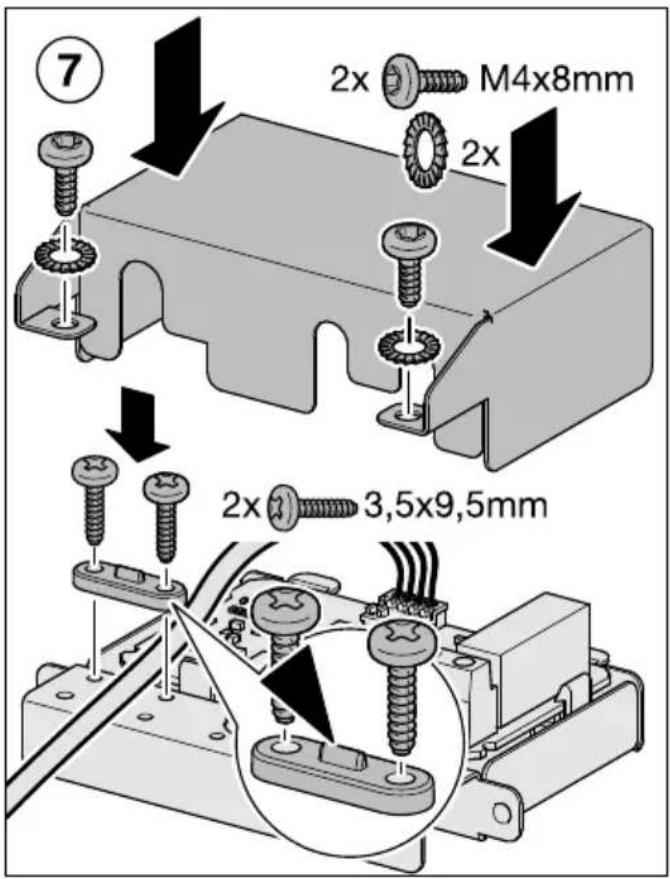

Sluit het deksel van de besturingslelektronica en schroef het vast.

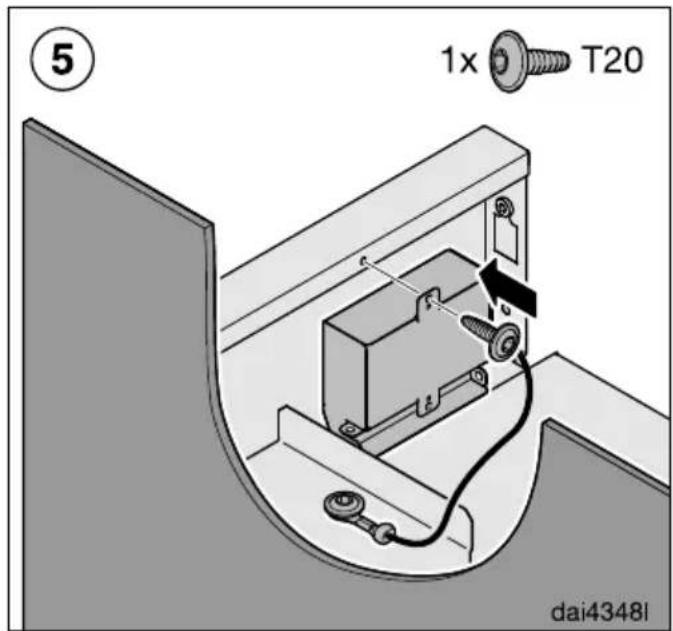

■ Als de a Harding nicht met de bevestigingschroeven kan worden gewaarborgd, sluit dan de meegeleverde aardingskabel aan.

Voer na de installmentie van alle onderdelen een elektrische veiligheidscontroleuit overeenkomstigdeplaatselijkevoerschriften.

Potentiaalvrij contact aansluten

Het potentiaalvrije contact kan worden gebrukt om andere apparaten aan te sturen, afhankelijk van de schakelstand van de ventilator van de afzuigkap.

Als u ventilatietechnische apparaten aansluit, raadpleeg dan in ieder geval de betreffende deskundige.

Het contact levert geen gedefinieerde spanning (potentiaalvrij). De aansluiting is daardoor universeel te gebruiken. Het maximale schakelvermögen van het contact is 230 V/2 (1) A. Het contact wordt gesloten door het inschaken van de Aan-/Uit-toets van de afzuigkap. Het controleampje van de Aan/Uittoets en het controleampje van de tweede vermogensstand branden.

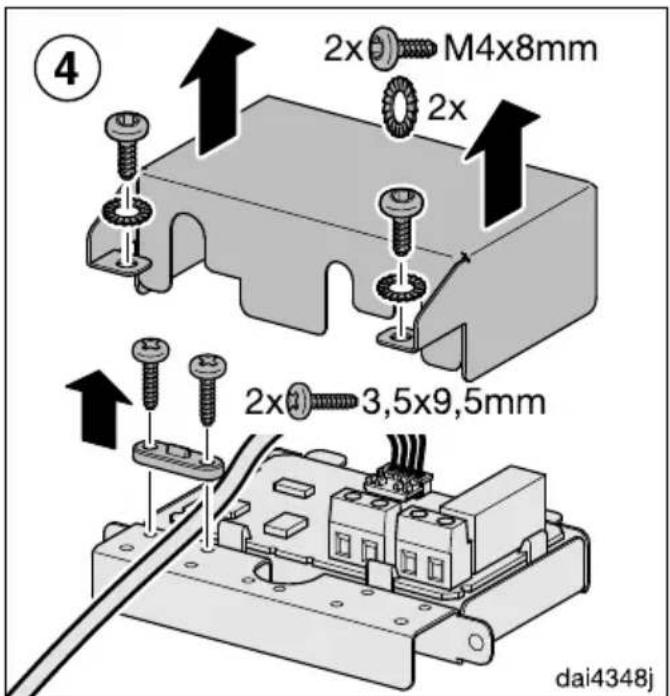

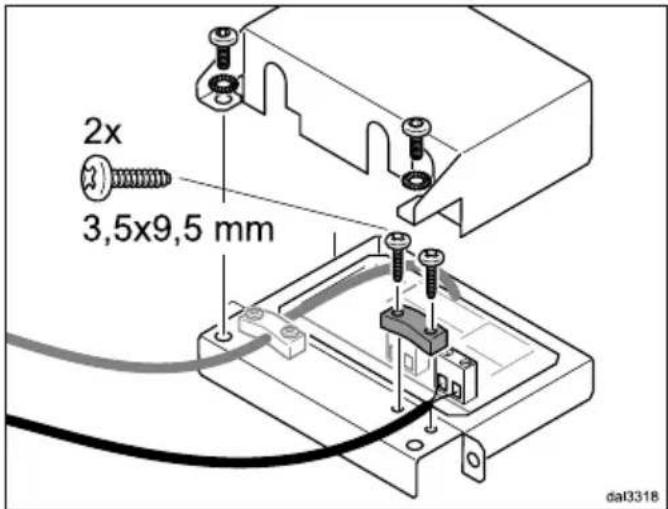

Verwijder het deksel van de besturingsleuktronica.

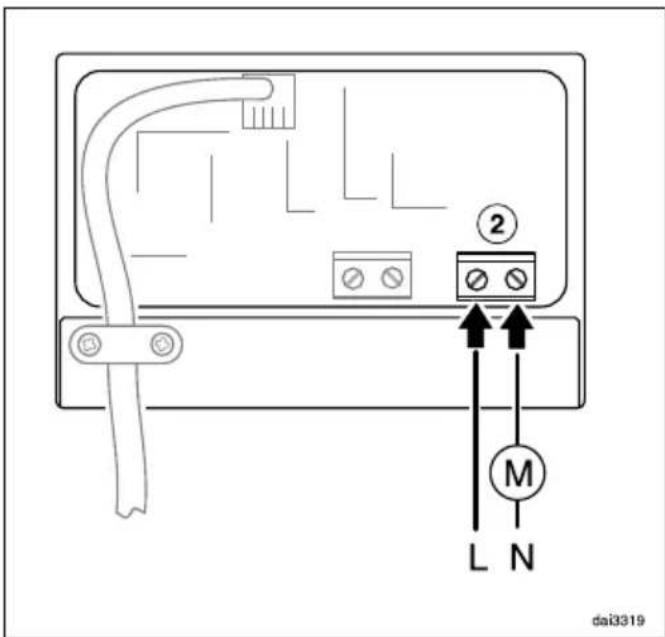

Sluit de benodigde onderdelen aan op de aansluiting ②.
Zet de kabel waar bij vast met de bij-gevoegde trekontlasting.
Sluit het deksel van de besturingslelektronica en schroef het vast.
■ Als de aarding nicht met de bevestigingschroeven kan worden gewaarborgd, sluit dan de meegeleverde aardingskabel aan.

Voer na de installmentie van alle onderdelen een elektrische veiligheidscontroleuit overeenkomstigdeplaatselijkevoerschriften.

Centrale afzuiging

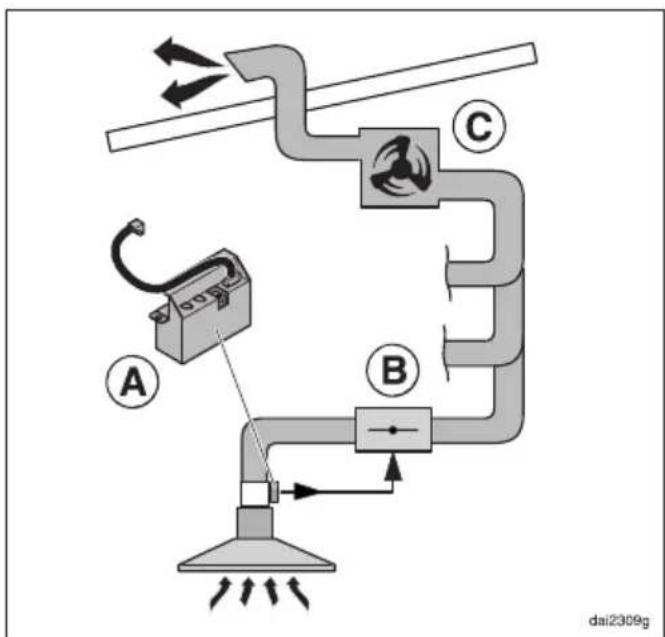

Het potentaalvrije contact van de besturingsleuktronica A kan bijvoorbeeld worden gezruikt in een afzuigkap van de series...EXT/EXTA, die op een centrale afzuiing is aangesloten. U kunt het contact gebruiken om een elektrisch aangedreten afsluitklep B te bedieren, die voor een centrale afzuiing is geplaatst.

De aflsuitklep moet geschikt toen voor het schakelen met een potentiaalvrij maakcontact.

Het afzuigvermögen is afhankelijk van de gezruikte ventilator © en de opbouw van het luchtafvoersystem. Het afzuigvermögen worden nicht met de bedienningselementen van de afzuigkap gere-geld.

De onderdelen van de centrale af-zuiging worden Niet door Miele geleverd.

Raadpleeg voor de installmente een des-betreffende deskundige.
