MANUAL DE USUARIO DSM 408 MIELE

Lea con atencion este manual de instrucciones y conservelo. El uso inadequado pueda causar daños personales y materiales. Miele no se hace responsable de los daños causados bajo al incumplimiento de estasindicaciones.

Conserve las presentes Instrucciones de manejo y de montaje y entradavelas al nuevo propietario en caso de vente posterior del aparato.

Los accesrios solo deben usarse en las campanas extractoras de Miele para las que han sido pensados. La campana extractora solo puede utiliser de acuerdo con su proposto. Paraarlo,onga en conta las instrucciones de manejo de la campana.
- Los componentes connectados deben ser compatibles con la electrónica de manejo ytechnicalamente seguros. Miele no acepta ninguna responsabilidad por defectos de funciona o daños causados por componentes inadequados.
La realización de trabajo de instalación, mantenimiento o reparación a manos de personal no autorizo puede occasionar graves peligros para la seguridad del usuario. Dichoseworks tan solo podrá llvarlos a cabo un的技术icoequalificado que conozca las directrices locales.

Descripción del functionamiento

La electrónica de manejo offre las siguides posibilidades:

• Conectar y desconectar la ilumina-cion del extractor a trovés de un interructor de luz integrado en la instalacion domestica.
  Si el extractor dispone de un atenuador de la luz, también seoulda atenuar.
• El contacto libre de potencial sirve para manejar otro aparato independiente del estado de conexión del motor del extractor.

Instalación

Desconecte el extractor y los componentes connectados de la red electrica antes de la instalacion.

Esta ya previsto en qué posición debe instalarse la electrónica de potencia en el extractor. La posición está describa en las imagenes que aparecen al final de este manual de instrucciones. también es possiblelearvaracabo la instalación enotro lugar. Es necessario tener en cuenta que la carcasa de la electrónica debe estar conectada atierra. Para tal fin, se adjunta una manguera.

Desmontar la campana extractor en caso necessario para la instalacion de la electrònica de manejo. Para hacerlo, es necessities tener en cuenta las instrucciones de montaje de la campana.

En caso de que la electrónica de manejo quede dificilmente accesible despues de la instalacion, conectar previstos antes (ver capitulo "Conexión electrica").

Asegúrese de que el cable de conexión y los cables de los componentes connectados está colocadoscorrectamente. No se deben torcer o aplastar.

Fijar la electrónica de manejo con los tornillos adjuntos.
- Encajjar el cable de connexion de la electrónica de manejo en el casquillo sobre la electrónica del extractor.

Conexión electrica

Plano de conexiones

Al final de este manual se adjunta el plano de conexiones para conectar los componentes.

Leyenda:

ZLT....Interruptor de luz

PK....... Contacto libre de potencia

N1. .Electrónica de la campana

N2. .Electrónica de manejo DSM

Conectar el interruptor de luz

Conectar, desconectar y atenuar la iluminación del extractor a工程技术 de un interruptor de luz integrado en la instalación domésica (independiente de la dotación del aparato). En adelante, está possible conectar la iluminación también en la campana.

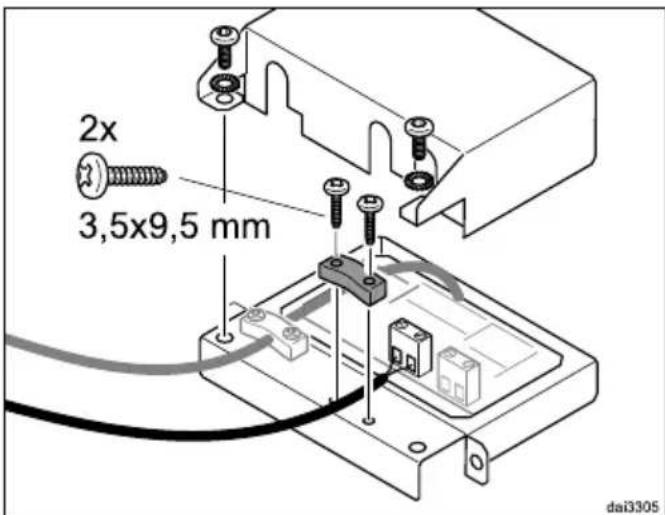

Retire la tapa de la electrónica de manejo.

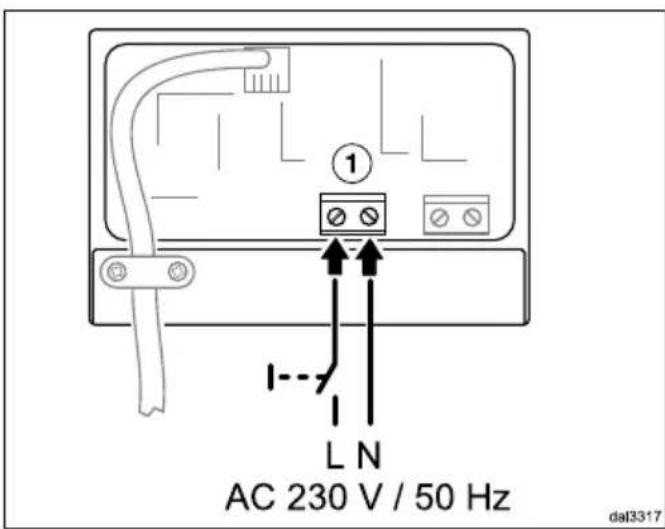

Conectar el interruptor de luz a la clavija ①.
Fije el cable con el prensacables que se adjunta.
Cierre y atornille la tapa de la electrònica de manejo.
Si la toma a tierra no se asegura con los tornillos de fijacion, conecte la toma a tierra adjunta.

Realizar una comprobacion de seguridad electrica una vez realizada la instalacion teniendo en cuenta las directivas locales vigentes (p. ej. VDE 0701-1).

Conectar el contacto libre de potencial

El contacto libre de potencial puede'utilarse para manejarthers aparatos dependiendo del estado de conmutacion del extractor.

Si conecta un equipo de ventilacion, consulte a un especialista.

El contacto no suministra un voltaje definido (libre de potencial). Esto hace que la conexión se pueda utilizar de forma universal. La capacité máximo de commutación del contacto es de 230 V/2 (1) A. El contacto se cierra al encender la tecla Conexión/Desconexión de la campana extractor. El piloto de control de la tecla Conexión/Desconexión y elsegundo piloto de control del segundo nivel de potencia se iluminan.

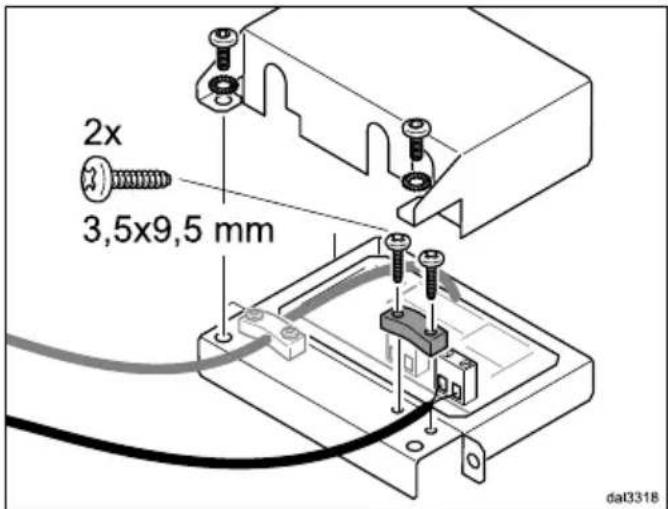

Retire la tapa de la electrónica de manejo.

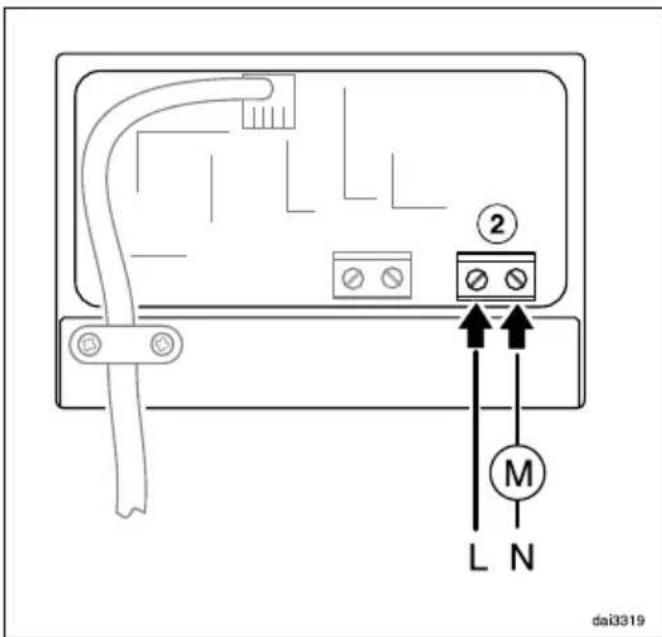

• Conecte los componentes previstos a la clavija ②.
  Fije el cable con el prensacables que se adjunta.
  Cierre y atornille la tapa de la electrònica de manejo.
  Si la toma a tierra no se asegura con los tornillos de fijacion, conecte la toma a tierra adjunta.

Realizar una comprobacion de seguridad electrica una vez realizada la instalacion teniendo en cuenta las directivas locales vigentes (p. ej. VDE 0701-1).

Sistema de absorcción central

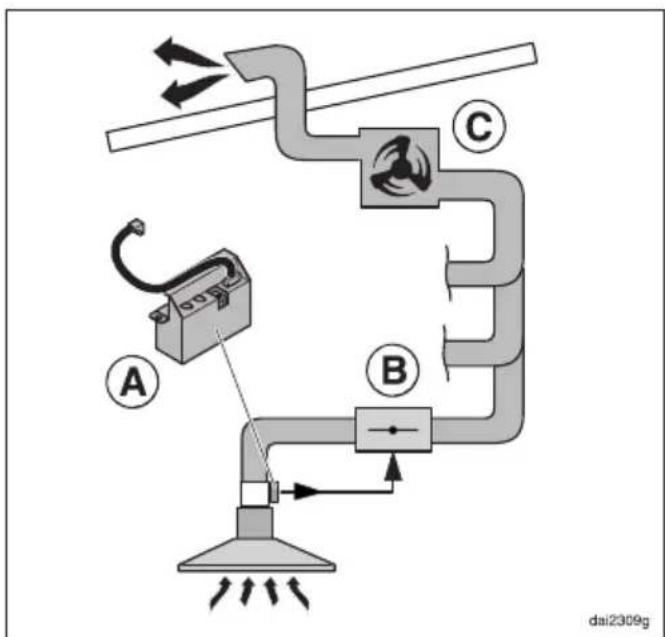

El contacto libre de potencial de la electrónica de manejo A se pueda usar por exemple en una campana extractora tipo...EXT/EXTA, conectada a un sistemas de aspiración central. El contacto también se pueda utiliser, p. ej., para acontecer una tapa de bloqueo electrica conectada delante de una aspiración de vahos.

La tapa de bloqueo deben ser apta para la connexion con un interruptor de cierre libre de potencial.

La potencia del extractor depende del extractor utilizado y de la construction del sistema de salute de aire. Los elementos de manejo del extractor no regularan la potencia.

Los componentes del sistema de absorcción central no forman parte de la dotación de Miele.

Antes de la instalación, consulte a un的技术ico competente.
