Produkttyp	Elektronisches Steuermodul für Miele Dunstabzugshaube
Marke	Miele
Modell	DSM 408
Abmessungen (ca.)	Ca. 100 x 80 x 30 mm
Gewicht (ca.)	Ca. 0,2 kg
Stromversorgung	230 V / 50 Hz über Stecker an der Elektronik der Dunstabzugshaube
Hauptfunktionen	Beleuchtungssteuerung (Ein/Aus, Dimmer falls vorhanden) und potentialfreier Kontakt zur Steuerung externer Geräte
Schaltleistung des potentialfreien Kontakts	Max. 230 V / 2 (1) A
Erdung	Erdungskabel im Lieferumfang für fachgerechte Installation
Installation	Durch qualifizierten Elektriker, vorgesehener Platz an der Dunstabzugshaube oder geeigneter Ort
Wartung und Reinigung	Gehäuse mit einem trockenen Tuch reinigen; keine Scheuermittel verwenden
Sicherheit	Elektrischer Sicherheitstest (z.B. VDE 0701-1) nach Installation erforderlich
Ersatzteile	Nicht einzeln erhältlich; wenden Sie sich für Ersatz an Miele
Reparierbarkeit	Nur ein qualifizierter Elektriker darf Reparaturen durchführen
Allgemeine Informationen	Ausschließlich für Miele Dunstabzugshauben konzipiert; nicht an anderen Geräten verwenden

Häufig gestellte Fragen - DSM 408 MIELE

Ist das Modul DSM 408 mit allen Miele Dunstabzugshauben kompatibel?

Ja, das DSM 408 ist für den Einsatz mit Miele Dunstabzugshauben ausgelegt, die einen dedizierten Steckplatz an der Elektronikeinheit haben. Überprüfen Sie die Kompatibilität in der Anleitung Ihrer Dunstabzugshaube.

Kann ich das Modul DSM 408 selbst installieren?

Die Installation muss von einem qualifizierten Elektriker gemäß den örtlichen Vorschriften durchgeführt werden. Eine unsachgemäße Installation kann elektrische Gefahren verursachen.

Wie schließe ich einen externen Lichtschalter an?

Schließen Sie den Schalter an Klemme ① des Moduls an, nachdem Sie die Abdeckung entfernt haben. Befestigen Sie das Kabel mit der Kabeldurchführung und schließen Sie das Gehäuse. Die Erdung muss gewährleistet sein.

Welche Funktion hat der potentialfreie Kontakt?

Der potentialfreie Kontakt (Klemme ②) ermöglicht die Steuerung eines externen Geräts (z.B. Zusatzlüftung) in Abhängigkeit vom Motorbetrieb der Dunstabzugshaube. Er schließt, wenn die Dunstabzugshaube in Betrieb ist.

Welche Leistung kann der potentialfreie Kontakt tragen?

Der Kontakt unterstützt eine maximale Last von 230 V / 2 (1) A. Verwenden Sie keine Geräte, die diese Kapazität überschreiten.

Kann ich das DSM 408 mit einem zentralen Abluftsystem verwenden?

Ja, der potentialfreie Kontakt kann eine elektrische Rückstauklappe in einem zentralen Abluftsystem steuern. Konsultieren Sie vor der Installation einen qualifizierten Schornsteinfeger.

Was tun, wenn die Beleuchtung der Dunstabzugshaube nach der Installation nicht funktioniert?

Überprüfen Sie den Anschluss des Lichtschalters an Klemme ①, die Erdung und ob das Modul korrekt an der Dunstabzugshaube angeschlossen ist. Führen Sie einen elektrischen Sicherheitstest durch.

Benötigt das Modul eine besondere Wartung?

Es ist keine spezielle Wartung erforderlich. Reinigen Sie das Gehäuse bei Bedarf mit einem trockenen Tuch. Achten Sie darauf, dass keine Feuchtigkeit eindringt.

Wo finde ich den detaillierten Schaltplan?

Der Schaltplan befindet sich am Ende der Bedienungsanleitung des DSM 408. Laden Sie die vollständige Anleitung von unserer Website herunter, um darauf zuzugreifen.

Kann ich das Modul DSM 408 als Ersatzteil bestellen?

Das DSM 408 ist ein Zubehörteil und kein Standardersatzteil. Kontaktieren Sie den Miele Kundendienst für Informationen zu Verfügbarkeit und Ersatz.

BEDIENUNGSANLEITUNG DSM 408 MIELE

Lesen Sie die Gebrauchsanweisung aufmerksam durch und bewahren Sie sie auf. Ein unsachgemäßer Gebrauch kann zu Schaden an Personen und Sachen führen. Miele kann nicht für Schaden verantwortlich gemacht werden, die infolge von Nichtbeachtung dieser Hinweise verursacht werden.

Bewahren Sie die Gebrauchs- und Montageanweisung auf, und geben Sie sie an einen eventuellen Nachbesitzer weiter.

Das Zubehörarf nur mit einem daraufvorgesehenen Miele Dunstabzug verwendet werden. Der Dunstabzugarf nur gemäß seiner Bestimmung verwendet werden. Beachten Sie dazu die Gebrauchs-anweisung des Dunstabzugs.
Die angeschlossenen Komponenten müssen mit der Steuerelektronik kompatibel und technisch safer sein. Miele übernimmt keine Gewährleistung für Funktionsmängel oder Schäden, die durch ungeignete Komponenten verursacht werden.
Durch unsachgemäß Installations- und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Installations- und Wartungsarbeiten oder Reparaturen dürfen nur von einer qualifizierten Elektrofachkraft durchgeführt werden, die die landesüblichen Vorschriften und die Zusatzvorschriften der örtlichen Elektroversorgungsunternehmen kennt und einhalt.

Funktionsbeschreibung

Die Steuerelektronik bietet folgende Moglichkeiten:

• Über einen in die Hausinstallation integrierten Lichttaster kann die Kochstellenbeleuchting des Dunstabzugs ein- und ausgeschaltet werden.
  Verfügt der Dunstabzug über einen Dimmer, ist auch die Dimmung möglich.
• Der potenzialfreie Anschluss dient zum Steuern eines anderen Gerätes in Abhängigkeit vom Schaltzustand des Gebläses des Dunstabzugs.

Installation

Trennen Sie vor der Installation den Dunstabzug und die anzuschlieben den Komponenten vom Elektronetz.

Für die Installation der Steuerelektronik ist eine Position am Dunstabzug vorgegeben. Die Position ist in den Bildern am Ende dieser Gebrauchsanweisung beschrieben. Die Installation ist aber auch an einem anderen geeigneten Ort möglich. Achten Sie darauf, dass das Gehäuse der Steuerelektronik geerdet sein muss. Eine Leitung für die Erdung liegt bei.

• Demontieren Sie den Dunstabzug, soweit es für die Installation der Steuerelektronik erforderlich ist. Beachten Sie dazu die Montageanweisung des Dunstabzugs.
• Wenn die Steuerelektronik nach der Installation nur schwer zugänglich ist, schließen Sie die vorgesehenen Komponenten vor der Installation an (siehe Kapitel „Elektroanschluss").

Achten Sie auf eine fachgerechte Verlegung der Anschlussleitung und der Leitungen der angeschlossenen Komponenten. Sie dürfen nicht geknicht oder gequetscht werden.

Befestigen Sie die Steuerelektronik mit den beiliegenden Schrauben.
- Stecken Sie das Anschlusskabel der Steuerelektronik in die Buchse auf der Elektronikeinheit des Dunstab-zugs.

Elektroanschluss

Schaltplan

SiefindenamEndedeserGebrauchs-anweisungdenSchaltplanzumAnschliebenderKomponenten.

Legende:

ZLT. Lichttaster

PK........Potenzialfreier Kontakt

N1........Elektronik des Dunstabzugs

N2. Steuerelektronik DSM

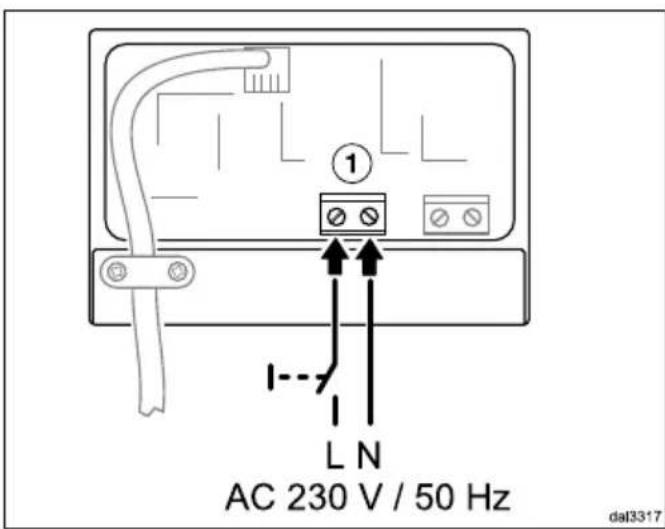

Lichttaster anschließen

Über einen in die Hausinstallation integrierten Lichttaster kann die Kochstellenebeleuchtung des Dunstabzugs ein und ausgescheltet und gedimmt werden (abhängig von der Geräteausstattung). Die Beleuchtungläst sich weiterhin auch am Dunstabzug schalten.

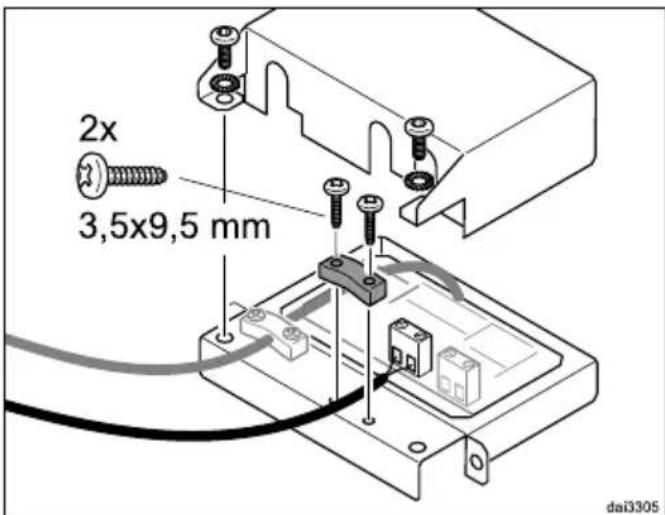

• Nehmen Sie den Deckel der Steuer-elektronik ab.

Schlieben Sie am Anschluss ① den Lichttaster an.
Fixieren Sie das Kabel mit der beilie-genden Zugentlastung.
Schlieben und verschrauben Sie den Deckel der Steuerelektronik.
- Wenn die Erdung nicht über die Befestigungsschrauben sichergestellt werden kann, schlieben Sie die beilie-gende Erdungsleitung an.

Führer Sie nach der Installation aller Komponenten eine elektrische Sicherheitsprüfung gemäß der ortlichen Vorschriften (z. B. VDE 0701-1) durch.

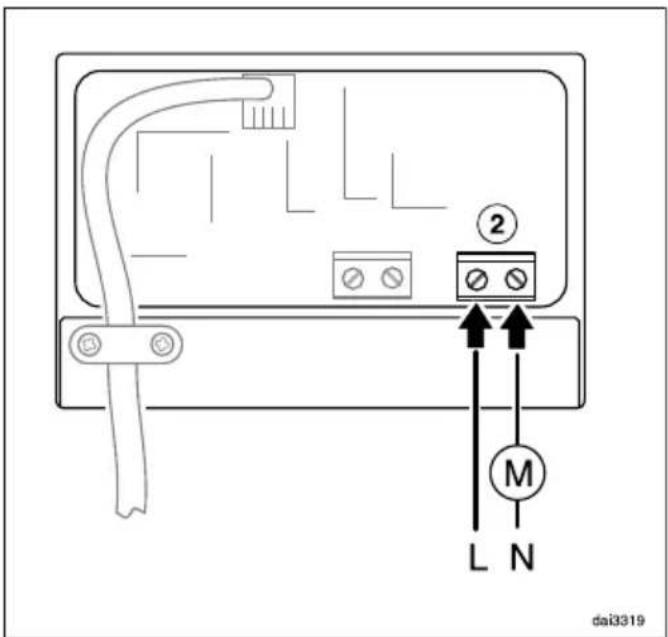

Potenzialfreiien Kontakt anschließen

Der potenzialfreie Kontakt kann dazu genutzt werden, andere Geräte in Abhängigkeit vom Schaltzustand des Gebläses des Dunstabzugs zu steuern.

Wenn Sie luftungstechnische Geräte anschließen,ziehen Sie in jedem Fall den Rat des zuständigen Schornsteinfegermeisters hinzu.

Der Kontakt liefert keine definierte Spannung (potenzialfrei). Damit ist der Anschluss universell einsetzbar. Das maximale Schaltvermögen des Kontaks beträgt 230 V/2 (1) A. Der Kontakt schliebt durch Einschalten der Ein/Aus-Taste des Dunstabzugs. Die Kontrollampe der Ein/Aus-Taste und die Kontrollampe der zweiten Geblasestufe leuchten.

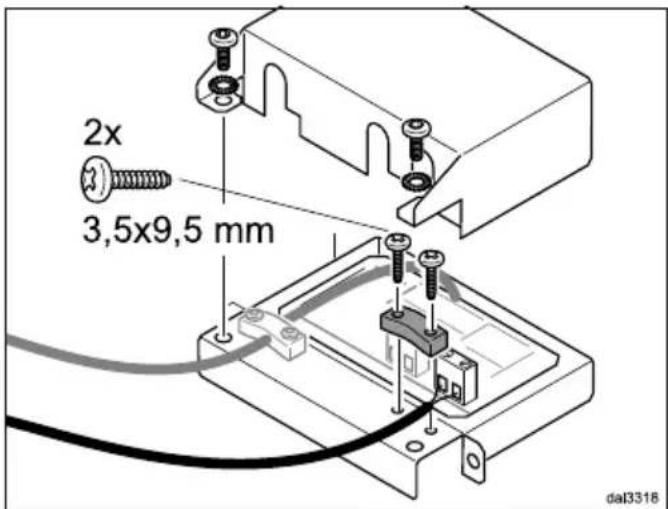

• Nehmen Sie den Deckel der Steuer-elektronik ab.

SchlieBen Sie die vorgesehenen Komponenten am Anschluss 2 an.
Fixieren Sie das Kabel mit der beilie-genden Zugentlastung.
Schlieben und verschrauben Sie den Deckel der Steuerelektronik.
- Wenn die Erdung nicht über die Befestigungsschrauben sichergestellt werden kann, schreiben Sie die beiliegende Erdungsleitung an.

Führn Sie nach der Installation aller Komponenten eine elektrische Sicherheitsprüfung gemäß der ortlichen Vorschriften durch (z. B. VDE 0701-1).

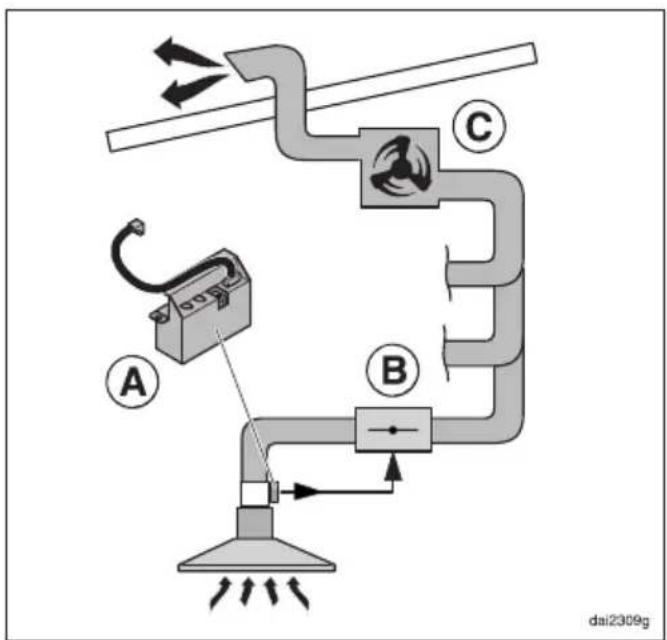

Zentralabsaugung

Der potenialfreie Kontakt der Steuerelektronik A kann zum Beispiel in einem Dunstabzug der Baureihe...EXT/EXTA verwendet werden, der an eine Zentralabsaugung angeschlossen ist. Der Kontakt kann dazu genutzt werden, eine elektrisch betriebene Absperrklappe B zu betätigten, die der Zentralabsaugung vorgeschaltet ist.

Die Absperrklappe muss für das Schalten mit einem potenzialfreien SchlieBerkontakt geeignet sein.

Die Gebläseleistung ist abhängig vom verwendeten Gebläse (C) und dem Aufbau des Abluftsystems. Die Gebläseleistung wird nicht über die Bedienelemente des Dunstabzugs geregelt.

Die Komponenten der Zentralabsaugung sind nicht Bestandteil des Miele-Lieferprogramms.

Ziehen Sie vor der Installation den Rat des zuständigen Schornsteinfegermeisters hinzu.

PK.......potentialfri kontakt

N1. emhaettens elektronik

N2... styreelektronik DSM
