Produkttype	Elektronisk styremodul til Miele emhætte
Mærke	Miele
Model	DSM 408
Mål (ca.)	Ca. 100 x 80 x 30 mm
Vægt (ca.)	Ca. 0,2 kg
Strømforsyning	230 V / 50 Hz via stik på emhættens elektronik
Vigtigste funktioner	Lysstyring (tænd/sluk, dæmper hvis monteret) og potentialfrit kontakt til styring af eksterne apparater
Kontaktens koblingsevne	Max. 230 V / 2 (1) A
Jordforbindelse	Jordkabel inkluderet for korrekt installation
Installation	Af kvalificeret elektriker, forudset sted på emhætten eller andet passende sted
Vedligehold og rengøring	Rengør kabinettet med en tør klud; brug ikke slibende midler
Sikkerhed	Elektrisk sikkerhedstest (f.eks. VDE 0701-1) obligatorisk efter installation
Reservedele	Ikke tilgængelige separat; kontakt Miele for udskiftning
Reparerbarhed	Kun en kvalificeret elektriker må udføre reparationer
Generelle oplysninger	Designet udelukkende til Miele emhætter; må ikke bruges på andre apparater

Ofte stillede spørgsmål - DSM 408 MIELE

Er DSM 408 modulet kompatibelt med alle Miele emhætter?

Ja, DSM 408 er designet til brug med Miele emhætter, der har et dedikeret stik på elektronikken. Kontroller kompatibiliteten i din emhættes manual.

Kan jeg selv installere DSM 408 modulet?

Installationen skal udføres af en kvalificeret elektriker i overensstemmelse med lokale regler. Forkert installation kan medføre elektriske risici.

Hvordan tilslutter jeg en ekstern lysafbryder?

Tilslut afbryderen til klemme ① på modulet efter at have fjernet dækslet. Fastgør kablet med kabelgennemføringen og luk kabinettet. Jordforbindelsen skal sikres.

Hvad er funktionen af den potentialfrie kontakt?

Den potentialfrie kontakt (klemme ②) gør det muligt at styre et eksternt apparat (f.eks. ekstra ventilation) afhængigt af emhættens motortilstand. Den lukker, når emhætten kører.

Hvor meget effekt kan den potentialfrie kontakt tåle?

Kontakten tåler en maksimal belastning på 230 V / 2 (1) A. Brug ikke apparater, der overstiger denne kapacitet.

Kan jeg bruge DSM 408 med et centralt udsugningssystem?

Ja, den potentialfrie kontakt kan styre en elektrisk tilbageslagsventil i et centralt udsugningssystem. Rådfør dig med en kvalificeret skorstensfejer før installation.

Hvad gør jeg, hvis emhættens lys ikke fungerer efter installation?

Kontroller tilslutningen af lysafbryderen til klemme ①, jordforbindelsen, og at modulet er korrekt tilsluttet emhætten. Udfør en elektrisk sikkerhedstest.

Kræver modulet særlig vedligeholdelse?

Der kræves ingen særlig vedligeholdelse. Rengør kabinettet med en tør klud om nødvendigt. Sørg for, at der ikke trænger fugt ind.

Hvor finder jeg det detaljerede elektriske diagram?

Det elektriske diagram findes i slutningen af DSM 408's brugsanvisning. Download den fulde manual på vores hjemmeside for at få adgang til den.

Kan jeg bestille DSM 408 modulet som reservedel?

DSM 408 er et tilbehør og ikke en standard reservedel. Kontakt Miele kundeservice for oplysninger om tilgængelighed og udskiftning.

BRUGSANVISNING DSM 408 MIELE

Læs venligst brugsanvisningen grundigt, og opbevar den. Uhensigtsmæssig brug kan medføre skader på personer og ting. Miele kan ikke gøres ansvarlig for skader, der er opstæt, fordippe anvisninger ikke er blevet fulgt.

Gem venligst brugs- og monteringsanvisningen, og giv den videre til en eventuel senere ejer.

Tilbehoret mA kun anwendes i en Miele-emhætte beregnet hertil. Emhætten mA kun anwendes til det formal, den er beregnet til. Følg oplysningerne i brugsanvisningen til emhætten.
De tilslutte komponenter skal vare kompatible med styreelektronikken og vare tekisk sikre. Miele patar sig intet ansvar for Funktionsejl aller skader forarsaget af uegtene komponenter.
Installation, vedligeholdelse og reparation foretaget af ukyndige kan medføre betydelig risiko for brugeren. Installation, vedligeholdelse og reparation mA kun foretages af uddannede fagfolk, der er bekendt med og overholder de danske bestemmelier og de af det lokale elforsyningssselskap fastatte forskritter.

Funktionsbeskrivelse

Styreelektronikken tilbyder fologende muligheder:

• Emhættens kogepladebelysning kan tændes og slukkes på en lysafbryder i husinstallationen.
  Hvis emhaeten er udstyret med en dæmpper, kan lyset dæmpes.
• Den potentialfrie forbindelse bruges til at styre en,anden ench edhagengigt af emhaeteblaeserens koblingstil-stand.

Installation

Før installation skal strømmen til emhætten og komponenterne afbrydes.

Styreelektronikken skal monteres på den anviste position på emhætten. Positionen vises på billedderne sidst i denen brugsanvisning. Installationen kan dog och anbringes på et andet egnet sted. Kontroller, at styreelektronikkens cabinet har jord forbindelse. Der medfolger en ledning til jord forbindelse.

• Demoner emhætten, hvis det er pakkrævet for at kunne installere styreelektronikken. Folg monteringsanvisningen til emhætten.
  Hvis styreelektronikken er svær tilgængelig after installationen, tilsluttes komponenerne for installation (se assnittet Eltilslutning).

Tilslutningsledningen og ledningerne til de tilsluttekomponenter skal fores korrekt. De ma ikke knækkes ell er�� i klemme.

Monter styreelektronikken med vedlagte skruer.
Sæt styreelektronikkens til Slutningsledning ind i bøsningen på emhætens elektronikenhed.

Eltilslutning

Diagram

I slutningen af brugsanvisningen finder du et diagram for til Slutting af komponenterne.

Signaturforklaring:

ZLT. lysafbryder

Lysafbryderen tændes

Emhættens kogepladebelysning kan tændes, slukkes og dæmpes på en lysafbryder i husinstallationen (afhængig af emhættemodel). Belysningen kan fortsat ogss tændes på emhætten.

Tag daekslet af styreelektronikken.

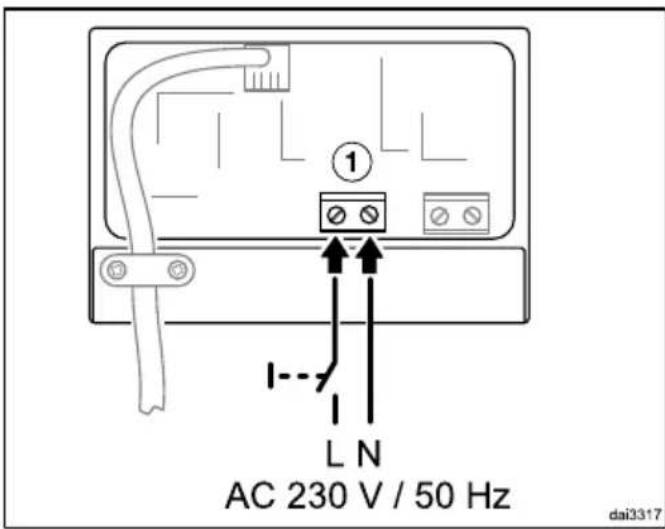

Tilslut kontakten ① til lysafbryderen.

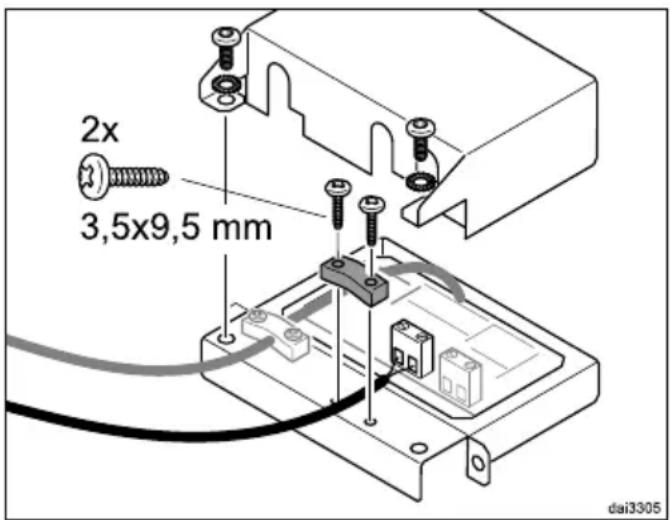

Monter ledningen med vedlagte traekaflastning.
Luk, og skru dakslet til styreelektronikken pa.
Hvis der/DDke kan sikres jordforbindelse via skruerne, kal den medfolgende jordledning tilsluttes.

Udfør after installation af alle komponenter en sikkerhedskontrol iht. galdende forskritter.

Potentialfri kontakt tilsluttes

Den potentialfrie Kontakt kan bruges til at styre andreprodukter afhengig af blaeserens koblingstilstand.

Kontakt altid den lokale skorstensfejermester, hvis der skal tilsluttes ventilationsudstyr.

Kontakten giver ingen defineret spænding (potentialfri).Dermed kan tilslutningen anwendes universielt. Kontaktens maksimale kapacitet er 230 V/2 (1) A. Kontakten slukker, nar emhaeten taen

des / slukkes. Kontrollampen på tænd-/ slukkanppen og kontrollampen for blaesertrin 2 lyser.

Tag daekslet af styreelektronikken.

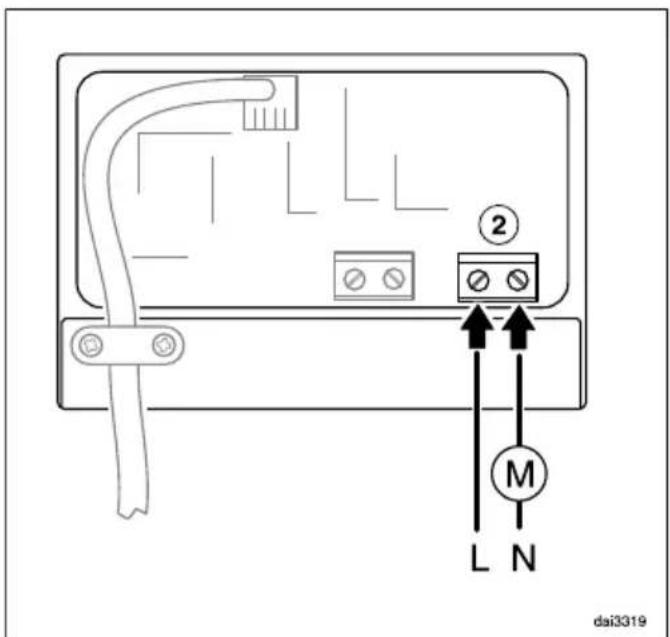

Forbind komponenterne til tilslutnigen ②.

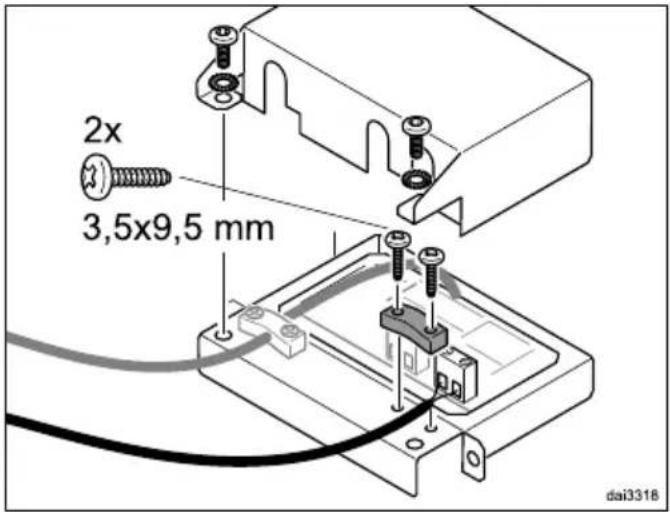

Monter ledningen med vedlagte traekaflastning.
Luk, og skru dækslet til styreelektronikken på.
Hvis der/DDke kan sikres jordforbindelse via skruerne, kal den medfolgende jordledning tilsluttes.

Udfør after installation af alle komponenter en sikkerhedskontrol iht. geldende forskritter.

Fælles afbrækssystem

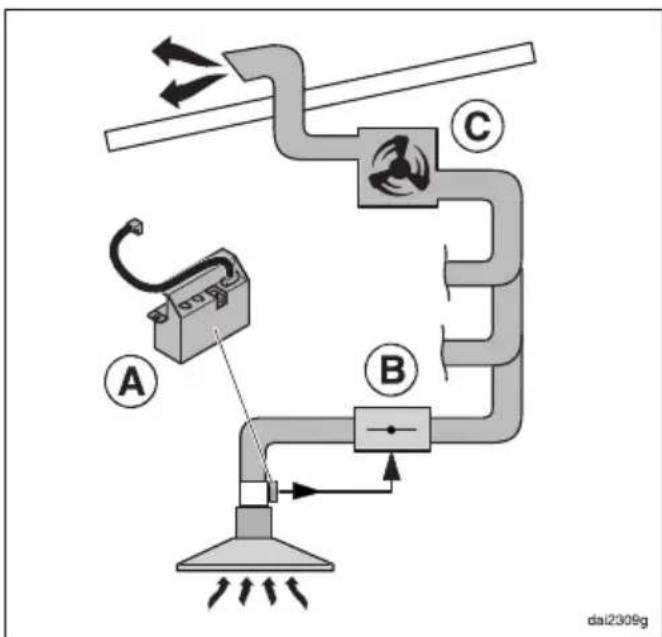

Styreelektronikkens A potentialfrie kontakt kan fx anvendes til en emhætte i seriien...EXT/EXTA, der skal tilsluttes til et fælles aftrækssystem. Kontakten kan anvendes til at betjene en elektrisk styret ventil B, der tilkobles for det fælles aftrækssystem.

Ventilen skal vaere egnet til tilslutting med en potentialfri NO-kontakt.

Blæserstyrken afhænger af den anvendte blæser © og aftrækssystemets konstruktion. Blæserstyrken styres ikke via emhaettens betjeningselementer.

Miele leverer ikke fælles aftrækssystemer.

Kontakt den lokale skorstensfejermester foor installation.
