| Produkttyp | Außenwandgebläse (externer Lüfter) für Dunstabzugshauben |
| Modell | AWG 100 |
| Marke | Miele |
| Anschlusswert | 170 W |
| Netzspannung | 220–230 V |
| Frequenz | 50 Hz |
| Absicherung | 10 A (Leitungsschutzschalter) |
| Steuerkabellänge | 0,75 m (verlängerbar mit beiliegender Verbindungsleitung 3 m) |
| Abluftleitung Durchmesser | 125 mm / 150 mm (umstellbar durch Abtrennen eines Rings) |
| Maximale Abluftleistung (freiblasend) | 310–950 m³/h |
| Praxisgerechte Abluftleistung | 780 m³/h (gemessen mit Dunstabzugshaube, 90°-Bogen, 4 m Leitung) |
| Montage | Senkrecht an der Außenwand; Abluft-Austritt muss nach unten zeigen |
| Lieferumfang | Gebläse, Steuerkabel, Verbindungsleitung, Teleskop-Mauerrohr, Montagematerial (Schrauben, Dübel), Gebläsegehäuse |
| Maximale Geräuschentwicklung | Nicht spezifiziert; in der Regel leiser Betrieb durch Außenaufstellung |
| Gewicht | ca. 5 kg (Schätzung) |
| Schutzart | IPX4 (geschätzt, für Außenmontage geeignet) |
| Material | Gehäuse aus verzinktem Stahl oder Edelstahl |
| Kondenswassersperre | Optional nachrüstbar (erhältlich im Miele Fachhandel) |
| Sicherheit | FI-Schutzschalter (30 mA) empfohlen; Schutzleiter zwingend erforderlich |
| Kompatibilität | Nur mit Miele Dunstabzugshauben, die für diesen Anschluss vorgesehen sind |
| Zulassungen | VDE 0100, ÖVE-EN1 (Österreich); Potentialausgleich bei Verlängerung |
| Entsorgung | Elektroaltgeräte über Fachhändler oder Sammelsystem entsorgen; Verpackung recyclingfähig |
Häufig gestellte Fragen - AWG 100 MIELE
Benutzerfragen zu AWG 100 MIELE
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Dunstabzugshaube kostenlos im PDF-Format! Finden Sie Ihr Handbuch AWG 100 - MIELE und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. AWG 100 von der Marke MIELE.
BEDIENUNGSANLEITUNG AWG 100 MIELE
Ihr Beitrag zum Umweltschutz 3
Sicherheitshinweise und Warnungen 4
Elektroanschluß und Technische Daten
Elektroanschluß 7
Technische Daten 7
Montage
AWG 100 8
ABLG 200....11
MG 100 14
DDG 100 16
Abluftanschluß 18
Kondenswassersperre 18
Entsorgung der Transport-verpackung
Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.
Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.
Entsorgung des Altgerätes
Altgeräte enthalten vielfach noch wertvolle Materialien. Geben Sie deshalb Ihr Altgerät entweder über Ihren Händler oder über das öffentliche Sammelsystem in den Materialkreislauf zurück.
Bitte sorgen Sie dafür, daß das Altgerät bis zum Abtransport kindersicher aufbewahrt wird.
Hierüber informiert Sie die Montageanweisung unter der Rubrik „Sicherheitshinweise und Warnungen“.
Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Schäden an Personen und Sachen führen.
Lesen Sie vor dem Montieren des Gerätes aufmerksam diese Montageanweisung. Sie gibt wichtige Hinweise für die Sicherheit, den Gebrauch, die Wartung und die Montage des Gerätes. Dadurch schützen Sie sich und verhindern Schäden am Gerät.
Bewahren Sie diese Montageanweisung zusammen mit der Gebrauchsanweisung für die Dunstabzugshaube auf, und geben Sie beide Anweisungen einem eventuellen Nachbesitzer weiter.
Bestimmungsgemäße Verwendung
Das Gerät ist für die Verwendung im Haushalt bestimmt.
Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.
Technische Sicherheit
Vergleichen Sie vor dem Anschließen des Gerätes unbedingt die Anschlußdaten (Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes.
Diese Daten müssen unbedingt übereinstimmen, damit keine Schäden am Gerät auftreten. Im Zweifelsfall fragen Sie Ihren Elektroinstallateur.
Die elektrische Sicherheit des Gerätes ist nur dann gewährleistet, wenn es an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, daß diese grundlegende Sicherheitsvoraussetzung vorhanden ist. Im Zweifelsfall die Hausinstallation durch eine Fachkraft überprüfen lassen.
Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden (z. B. elektrischer Schlag).
Durch unsachgemäße Installations- und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den Benutzer entstehen.
Lassen Sie Installations- und Wartungsarbeiten sowie Reparaturen an Elektrogeräten nur von qualifizierten Fachleuten durchführen.
Das externe Gebläse ist nur dann elektrisch vom Netz getrennt, wenn eine der folgenden Bedingungen erfüllt ist:
– die Netzanschlußleitung vom Elektronetz getrennt ist.
Ziehen Sie nicht an der Netzanschlußleitung, sondern am Netzstecker, um das Gerät vom Netz zu trennen.
– die Sicherung der Hausinstallation ausgeschaltet ist.
– die Schraubsicherung der Hausinstallation ganz herausgeschraubt ist.
Der Anschluß des Gerätes an das Elektronetz darf nicht über ein Verlängerungskabel erfolgen.
Verlängerungskabel gewähren nicht die nötige Sicherheit des Gerätes (z. B. Überhitzungsgefahr).
Montage
Bei einem zusätzlichen Verlängern der Steuerleitung muß das externe Gebläse an einen Potentialausgleich angeschlossen werden. Ein Anschluß ± ist am externen Gebläse vorhanden.
Beim Verlegen der Abluftleitung dürfen nur Rohre oder Schläuche aus nichtbrennbarem Material verwendet werden. Diese sind im Miele Fachhandel oder beim Miele Kundendienst erhältlich.
Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin noch in einen Schacht geführt werden, welcher der Entlüftung von Aufstellungsräumen mit Feuerstätten dient.
Nur für AWG 100: Das Gebläse darf nur senkrecht an der Außenwand montiert werden. Der Abluft-Austritt muß nach unten zeigen.
Nur für ABLG 200: Soll die Abluft in einen außer Betrieb befindlichen Rauch- oder Abgas-kamin geführt werden, so ist die Zustimmung des zuständigen Schornstein-fegermeisters einzuholen.
Nur für DDG 100: Das Gebläse wird auf schrägen Ziegeldächern montiert. Die Abluftöffnung muß dabei dachabwärts weisen. Die Montage auf Flach- und Eternitdächern ist nicht möglich.
Berücksichtigen Sie bei der Wahl des Montageortes, daß dieser problemlos zugänglich ist und dort ein gefahrloses Hantieren möglich ist. Bedenken Sie dies auch für einen später eventuell eintretenden Reparaturfall.
Bei gleichzeitigem Betrieb einer Dunstabzugshaube und einer raumluftabhängigen Feuerstätte (wie gas-, öl- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter, Gaskochmulden, Gasbacköfen) ist Vorsicht geboten, da beim Absaugen der Luft durch die Dunstabzugshaube dem Aufstellraum und benachbarten Räumen die Luft entnommen wird, die die Feuerstätte zum Verbrennen benötigt.
Ein gefahrloser Betrieb ist möglich, wenn bei gleichzeitigem Betrieb von Dunstabzugshaube und raumluftabhängiger Feuerstätte ein Unterdruck von höchstens 4 Pa (0,04 mbar) erreicht und damit ein Rücksaugen der Feuerstättenabgase vermieden wird.
Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, in Fenster, durch Zuluft- / Abluft-mauerkasten oder andere technische Maßnahmen, wie gegenseitige Verriegelung o. ä., die zur Verbrennung benötigte Luft nachströmen kann.
Anmerkung: Bei der Beurteilung muß immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Fragen Sie im Zweifelsfalle den zuständigen Schornsteinfegermeister.
Entsorgung des Altgerätes
Ziehen Sie bei ausgedienten Geräten den Netzstecker aus der Steckdose, und machen Sie Netzanschlußleitung sowie Stecker unbrauchbar. Sie verhindern damit, daß ein Mißbrauch mit den Geräten betrieben wird.
Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung der Sicherheitshinweise und Warnungen verursacht werden.
Elektroanschluß
Das externe Gebläse wird durch ein spezielles Steuerkabel elektrisch mit der Dunstabzugshaube verbunden und über die Bedienelemente der Dunstabzugshaube gesteuert.
Die Elektroanlage muß nach VDE 0100 ausgeführt sein!
Zur Erhöhung der Sicherheit empfiehlt der VDE in seiner Leitlinie DIN VDE 0100 Teil 739 dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (DIN VDE 0664) vorzuschalten.
Die erforderlichen Anschlußdaten finden Sie auf dem Typenschild. Dieses ist sichtbar, beim
- AWG 100: nach dem Abnehmen des Gehäuses.
- ABLG 200: außen am Gerät.
- MG 100: außen am Gerät.
- DDG 100: nach dem Abnehmen des Gehäuses.
Prüfen Sie, ob diese Angaben mit der Spannung und Frequenz des Elektronetzes übereinstimmen.
Wird bei einem Verlängern der Steuerleitung auf eine zusätzliche Verlängerungsleitung oder auf eine fest installierte Leitung (mindestens 6 x 1,5 mm ^2 ) zurückgegriffen, muß die Installation gemäß VDE 0100 / 0700 Teil 1 erfolgen. Das externe Gebläse muß dabei an einen Potentialausgleich angeschlossen werden. Ein Anschluß ± ist am Gebläse vorhanden.
Diese externen Gebläse dürfen nur mit einer Miele Dunstabzugshaube kombiniert werden, die für diesen Anschluß vorgesehen ist.
Zusätzlich für Österreich
Der Anschluß darf nur an eine nach ÖVE-EN1 ausgeführte Elektroanlage erfolgen.
Zur Erhöhung der Sicherheit empfiehlt der ÖVE dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (ÖVE-SN 50) vorzuschalten.
Technische Daten
| AWG100 | ABLG200 | MG100 | DDG100 | |
| Anschlußwert[W] | 170 3 | 5 330 170 | ||
| Netzspannung[V] | 220-230 | 220-230 | 220-230 | 220-230 |
| Frequenz [Hz] 50 50 50 50 | ||||
| Absicherung[A] | 10 10 | 10 10 | ||
| Steuerkabel[m] | 0,75 0 | 0,75 0,75 | ||
| Verbindungs-leitung [m] | 3 | 3 | 3 | 3 |
| Abluftleistung,freiblasend[m3/h] | 310-950 | 230-900 | 240-850 | 310-950 |
| praxisgerecht*[m3/h] | 780 | 720 | 730 | 780 |
*Gemessen an folgender Einbausituation: Dunstabzugshaube, 90°-Bogen, 4m Abluftleitung zum externen Gebläse.

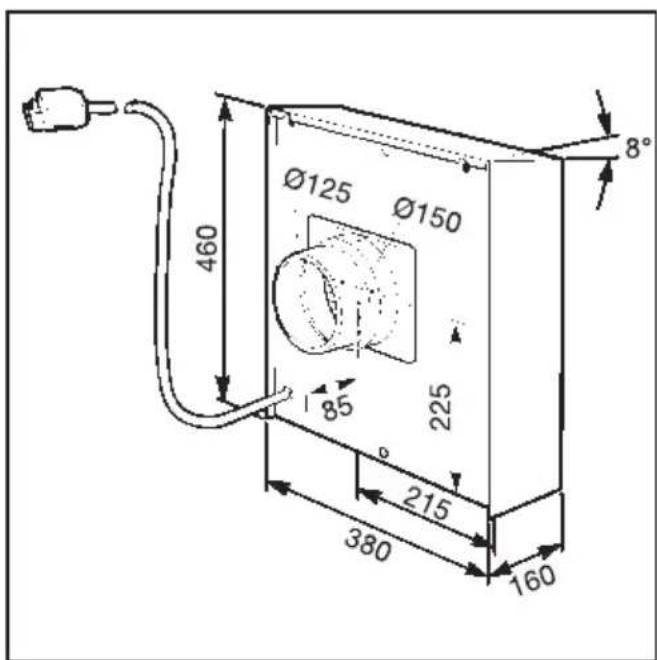

AWG 100
Das Außenwandgebläse AWG 100 ist für die Montage außerhalb des Hauses vorgesehen.
Das Gebläse darf nur senkrecht an der Außenwand montiert werden. Der Abluft-Austritt muß nach unten zeigen.
Das Gebläse wird durch ein Steuer- kabel elektrisch mit der Dunstabzugshaube verbunden und über die Bedienelemente der Dunstabzugshaube gesteuert.
Beachten Sie beim Anschließen des Gebläses sowie beim Verlegen der Abluftleitung auch die Hinweise in der Gebrauchsanweisung für die Dunstabzugshaube.
■ Legen Sie die Bohrschablone so an der Außenwand an, daß sich die beiden Markierungen für die Bohrlöcher oben befinden.
■ Kennzeichnen Sie die 3 Bohrlöcher ( 8 mm) und den Mauerdurchbruch ( 185 mm) z. B. mit einem Nagel.
■ Nehmen Sie den Mauerdurchbruch vor.
■ Bohren Sie an den gekennzeichneten Stellen die 3 Löcher (∅ 8 mm; Tiefe = 40 mm) zum Befestigen des Gebläses.
■ Drücken Sie die Dübel S 8 bündig in die Bohrlöcher.
■ Schieben Sie das Teleskop-Mauerrohr bündig in die Mauer-Aussparung. Mit dem Teleskop-Mauerrohr wird das spätere Durchführen des Steuerkabels und des Abluft-Flexschlauches erleichtert.

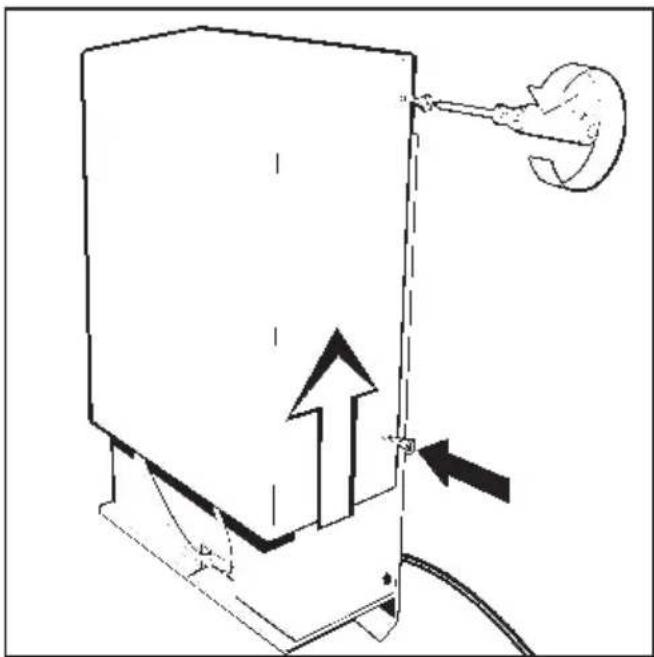

■ Schrauben Sie mit einem Kreuzschlitz-Schraubendreher die 4 seitlichen Schrauben am Gebläse-Gehäuse heraus.
■ Das Gehäuse zum Abnehmen nach oben schieben.
■ Die Montagefüße am Gehäuserand zusammenstecken.
■ Der Ansaugstutzen des Gebläses hat im Anlieferungszustand einen Durchmesser von 125 mm. Für einen Durchmesser von 150 mm den vorderen Ring des Ansaugstutzens mit einem Messer an der Sollbruchkante abschneiden.
■ Heben Sie das Gebläse an die Außenwand, und führen Sie das Anschlußkabel durch das Teleskop-Mauerrohr ins Haus.

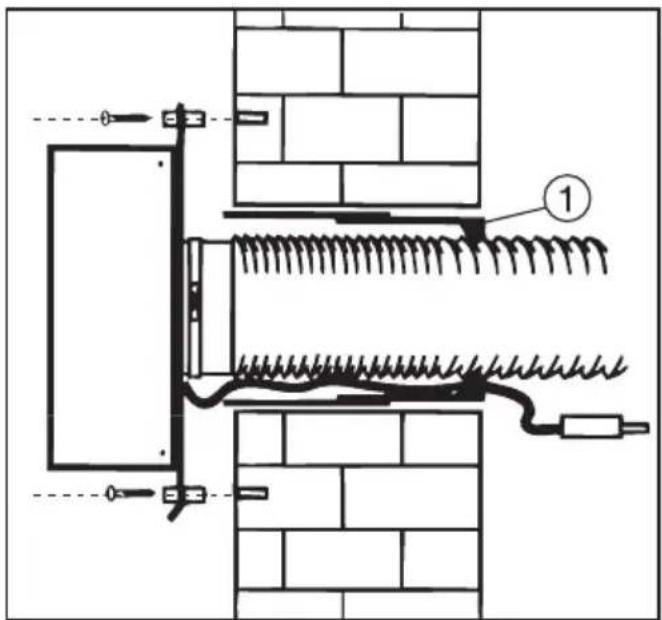

■ Den Abluft-Flexschlauch durch das Teleskop-Mauerrohr führen, und mit einer Schlauchschelle am Ansaugstutzen des Gebläses befestigen.

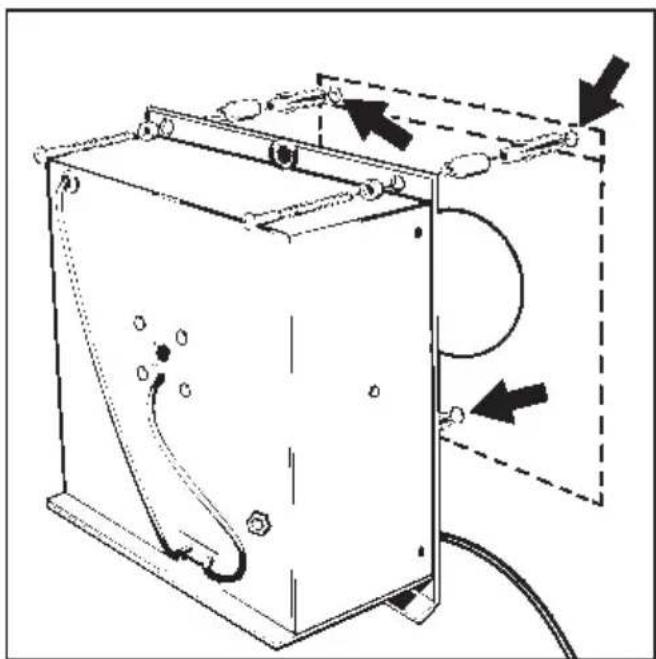

■ Das Gebläse mit 3 Schrauben an der Außenwand befestigen.
■ Das Gebläse-Gehäuse wieder aufsetzen und festschrauben.
■ Den Abluft-Flexschlauch von der Wandinnenseite aus stauchen, und den Spalt zwischen Schlauch und Mauerrohr mit Silikon ① abdichten

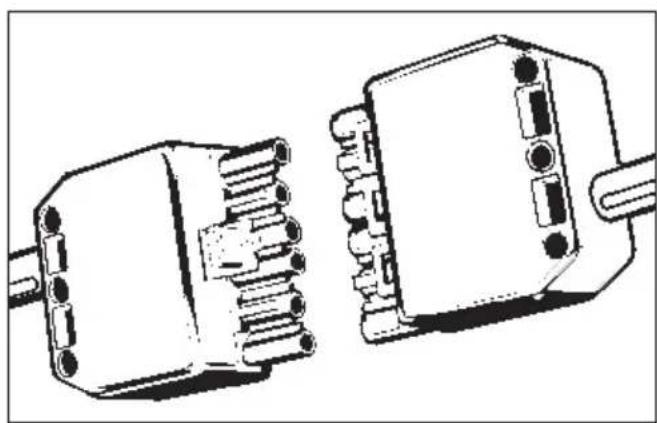

■ Stecken Sie die Steuerkabel-Steckanschlüsse zusammen.
■ Zum Verlängern verwenden Sie beiliegende Verbindungsleitung.
■ Reicht diese Verlängerung noch nicht aus, dann beachten Sie die Hinweise unter „Elektroanschluß“.

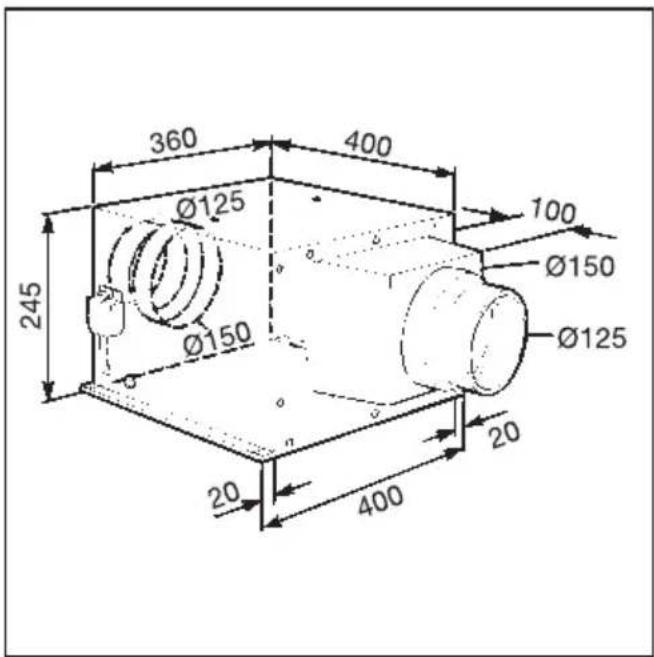

ABLG 200
Das Abluftgebläse ABLG 200 ist für das Aufstellen innerhalb des Hauses vorgesehen.
■ Das Gebläse kann senkrecht oder waagerecht montiert werden.
■ Mögliche Aufstellorte sind z. B.:
- Dach- oder Zwischenboden
- Abstell- oder Vorratsraum
- nach einer entsprechenden Isolierung in der Küche.
Das Gebläse wird durch ein Steuer- kabel elektrisch mit der Dunstabzugshaube verbunden und über die Bedienelemente der Dunstabzugshaube gesteuert.
Beachten Sie beim Anschließen des Gebläses sowie beim Verlegen der Abluftleitung auch die Hinweise in der Gebrauchsanweisung für die Dunstabzugshaube.
■ Positionieren Sie das Abluftgebläse an einem geeigneten Aufstellplatz, dabei unbedingt die Richtung der Abluftleitung beachten.
■ Kennzeichnen Sie die vier Löcher von der Gebläse-Grundplatte auf der Montagefläche.
■ Stellen Sie das Abluftgebläse zur Seite.

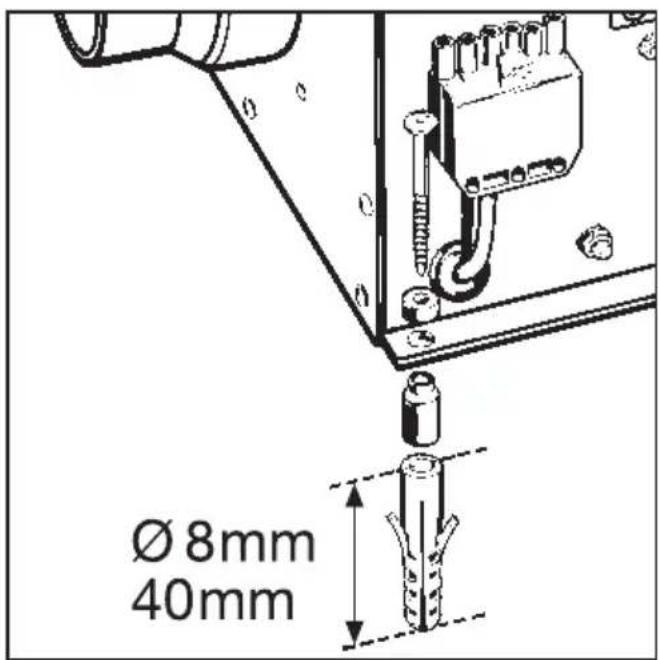

■ Bohren Sie an den gekennzeichneten Stellen die 4 Bohrlöcher zum Befestigen des Abluftgebläses ( 8 mm; Tiefe = 40 mm).
■ Drücken Sie die Dübel S 8 bündig in die Bohrlöcher.
■ Montieren Sie die Montagefüße an der Gebläse-Grundplatte.
■ Das Abluftgebläse mit den beiliegenden Schrauben festschrauben.

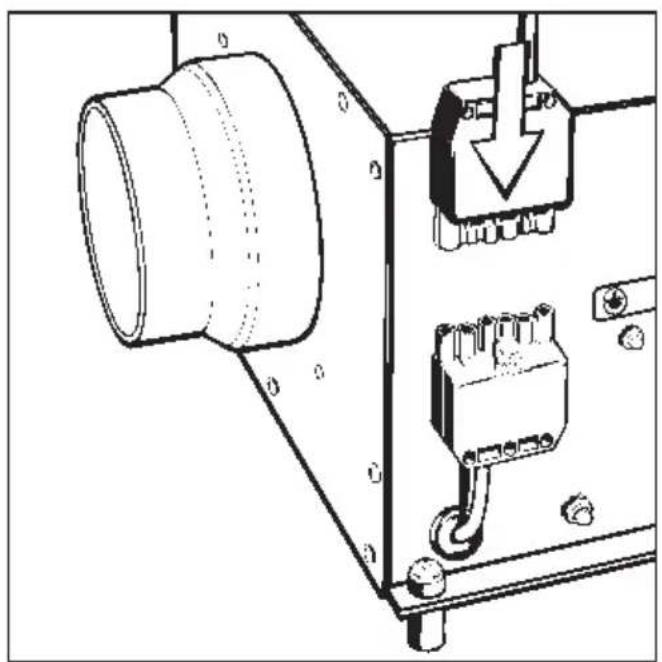

■ Stecken Sie die Steuerkabel-Steckanschlüsse zusammen.
■ Zum Verlängern des Steuerkabels können Sie die beiliegende Verbindungsleitung verwenden.
■ Reicht diese Verlängerung noch nicht aus, dann beachten Sie die Hinweise unter „Elektroanschluß“.
■ Der Ansaugstutzen des Gebläses hat im Anlieferungszustand einen Durchmesser von 125 mm. Für einen Durchmesser von 150 mm den vorderen Ring des Ansaugstutzens mit einem Messer an der Sollbruchkante abschneiden.

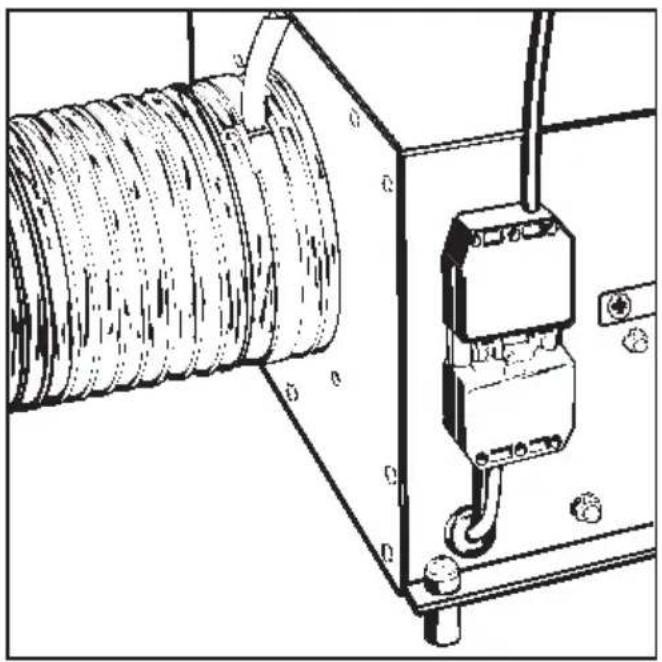

■ Schieben Sie den Flexschlauch auf den Gebläse-Ansaugstutzen, und befestigen Sie diesen mit der Schlauchschelle.

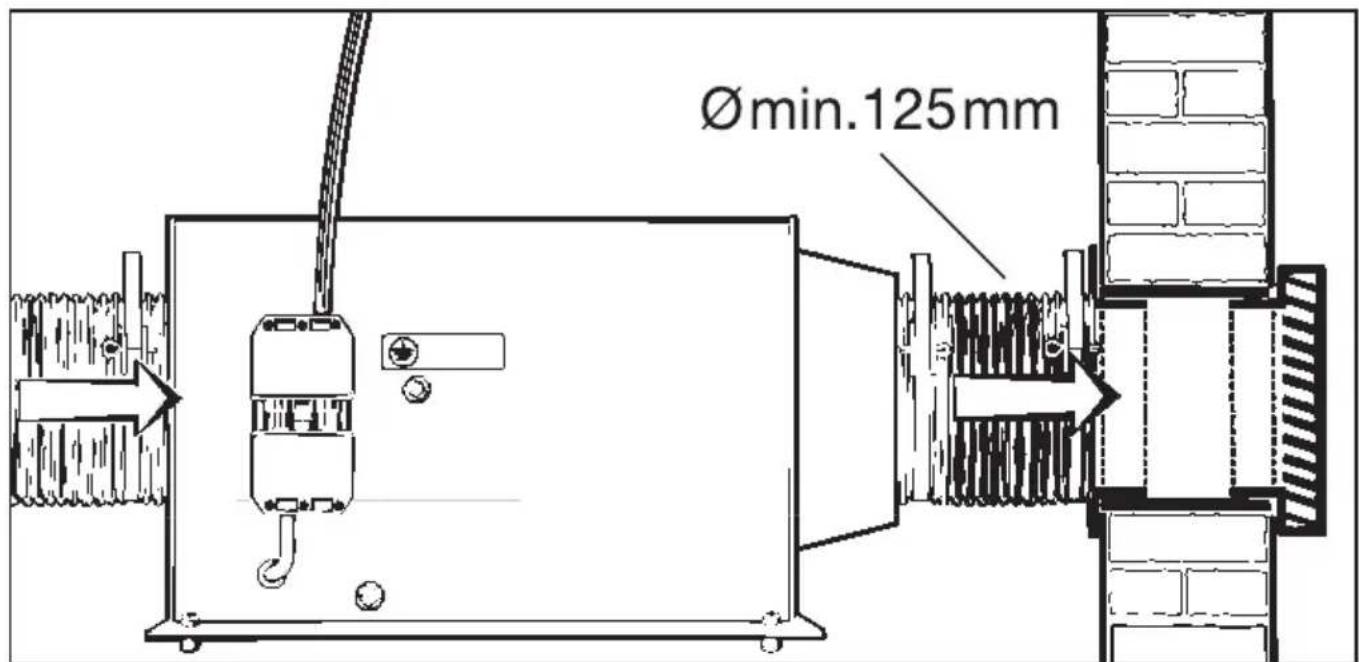

■ Der Durchmesser der Abluftleitung an der Ausbasseite des Gebläses darf nicht kleiner als ∅ 125 mm sein!
Sie vermeiden so einen Leistungsverlust.
■ Soll die Abluft direkt ins Freie geführt werden, kann dieses mit einem Teleskop-Mauerrohr erfolgen. Es ist im Miele Fachhandel oder beim Miele Kundendienst erhältlich.
MG 100

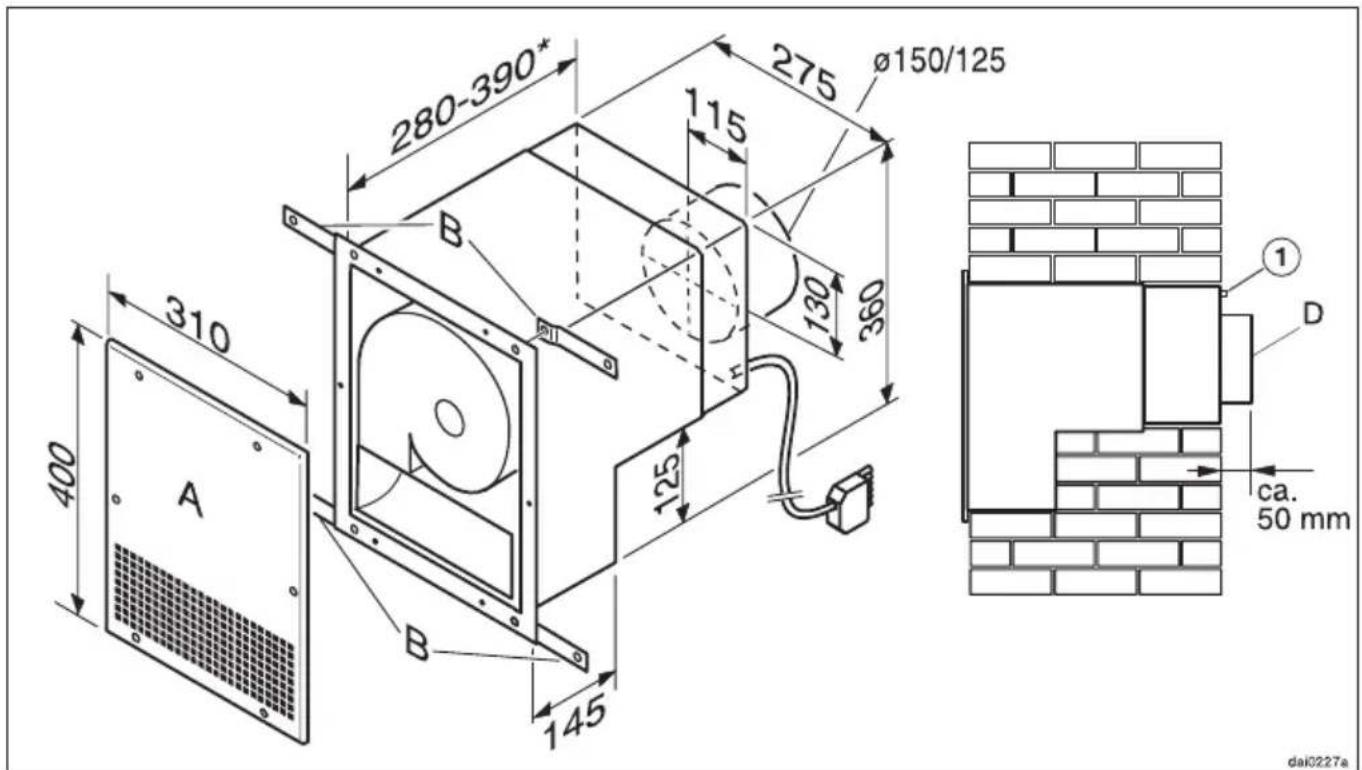

Das Mauergebläse MG 100 ist für die Montage in der Außenwand des Hauses vorgesehen.
Das Gebläse wird durch ein Steuerkabel elektrisch mit der Dunstabzugshaube verbunden und über die Bedienelemente der Dunstabzugshaube gesteuert.
Beachten Sie beim Anschließen des Gebläses sowie beim Verlegen der Abluftleitung auch die Hinweise in der Gebrauchsanweisung für die Dunstabzugshaube.
①Potentialausgleich
*ausziehbar von 280 – 390 mm
■ Nehmen Sie den Mauerdurchbruch 280 x 240 mm vor.
■ Erweitern Sie an der Außenwand den Durchbruch nach unten auf 360 mm und in der Tiefe um ca. 150 mm.
■ Entfernen Sie die Schrauben am Gehäusedeckel A mit einem Kreuzschlitzschraubendreher, und nehmen Sie den Deckel ab.
■ Schrauben Sie die beiliegenden Befestigungslaschen B mit der abgewinkelten Seite von hinten an den Gehäuserahmen.
■ Kennzeichnen Sie die Bohrlöcher für die Befestigungslaschen B auf dem Mauerwerk.
■ Bohren Sie an den gekennzeichneten Stellen 4 Löcher ( 6 mm; Tiefe = 30 mm).
■ Drücken Sie die Dübel S6 bündig in die Bohrlöcher.
■ Schieben Sie das Gehäuse des Gebläses in die Mauer, und schrauben Sie es fest.
■ Positionieren Sie das Teleskopin- nenteil D so, daß es ca. 50 mm aus dem Mauerwerk herausragt.
■ Schäumen Sie den Zwischenraum zwischen Mauerwerk und Gehäuse aus.
■ Befestigen Sie den Edelstahldeckel A mit einem Kreuzschlitzschraubendreher am Gehäuse.
■ Der Ansaugstutzen des Gebläses hat im Anlieferungszustand einen Durchmesser von 150 mm. Für einen Durchmesser von 125 mm liegt dem Gebläse ein Adapter bei.
■ Schieben Sie den Abluft-Flexschlauch auf den Ansaugstutzen des Gebläses, und befestigen Sie ihn mit einer Schlauchschelle.
■ Stecken Sie die Steuerkabel-Steckanschlüsse zusammen.
■ Zum Verlängern des Steuerkabels können Sie die beiliegende Verbindungsleitung verwenden.
■ Reicht diese Verlängerung noch nicht aus, dann beachten Sie die Hinweise unter „Elektroanschluß“.
DDG 100

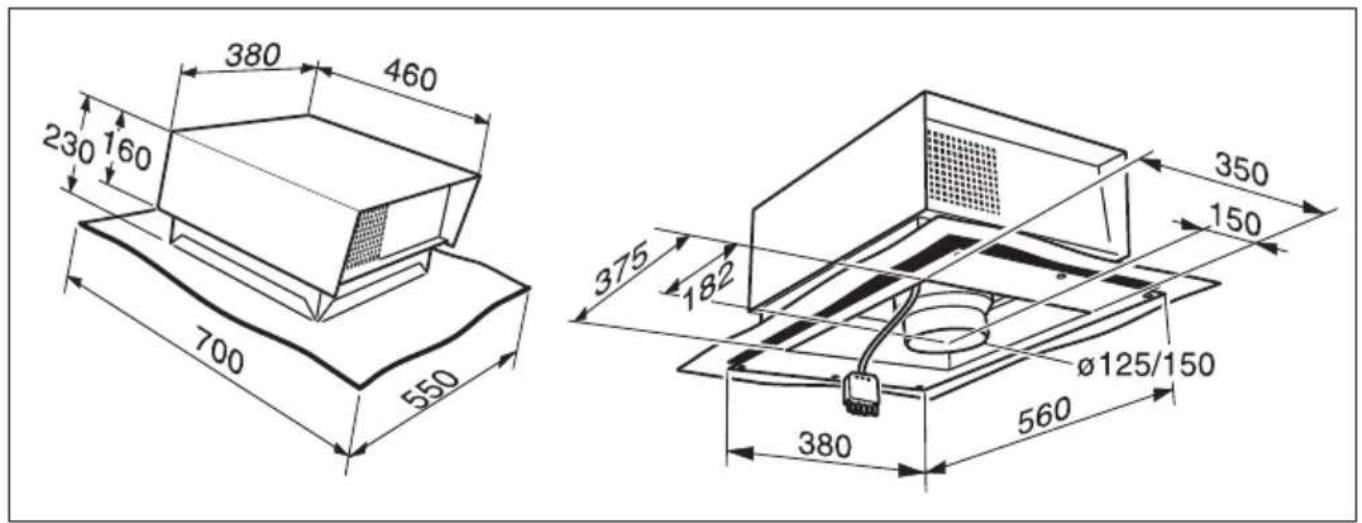

Das Dachgebläse DDG 100 ist für die Montage auf schrägen Ziegel-Dächern vorgesehen.
Auf Flach- und Eternit-Dächern ist das Gebläse nicht einsetzbar.
Die Montage sollte nur von Dachdeckern durchgeführt werden.
Das Gebläse wird durch ein Steuer- kabel elektrisch mit der Dunstabzugshaube verbunden und über die Bedienelemente der Dunstabzugshaube gesteuert.
Beachten Sie beim Anschließen des Gebläses sowie beim Verlegen der Abluftleitung auch die Hinweise in der Gebrauchsanweisung für die Dunstabzugshaube.
■ Entfernen Sie die Dacheindeckung im Montagebereich.
■ Den Bleikragen nach oben biegen.

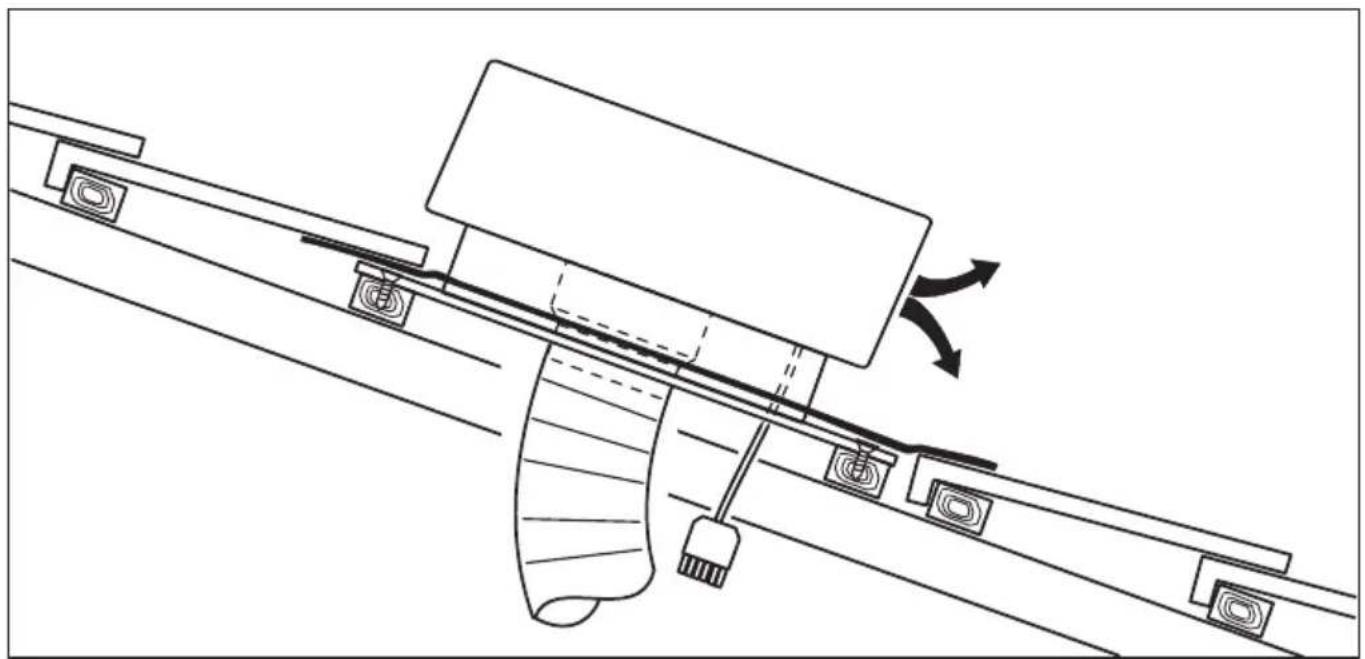

■ Das Gebläse auf das Dach setzen, wobei der Luftaustritt dachabwärts gerichtet sein muß.
■ Das Gebläse mit dem Befestigungsblech am Dachunterbau festschrauben.
■ Die Dacheindeckung wieder anbringen. Dabei den Bleikragen so andrücken, daß eine einwandfreie Abdichtung gewährleistet ist.
Den Bleikragen oberhalb des Gebläses unter die Dacheindeckung legen, seitlich und unterhalb über die Dacheindeckung.
Der Ansaugstutzen des Gebläses hat im Anlieferungszustand einen Durchmesser von 125 mm.
■ Für einen Durchmesser von 150 mm den vorderen Ring des Ansaugstutzens mit einem Messer an der Sollbruchkante abschneiden.
■ Schieben Sie den Abluft-Flexschlauch auf den Ansaugstutzen des Gebläses, und befestigen Sie ihn mit einer Schlauchschelle.

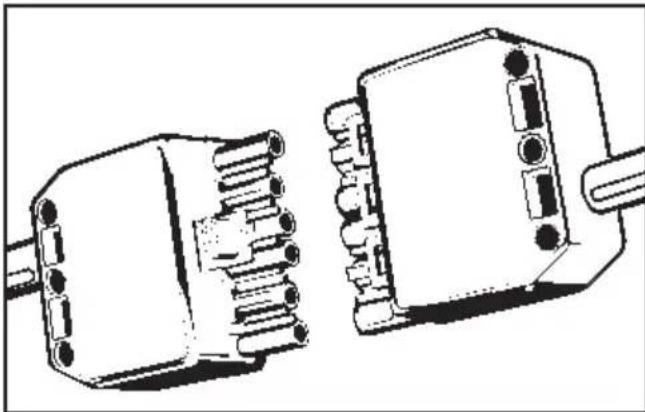

■ Stecken Sie die Steuerkabel-Steckanschlüsse zusammen.
■ Zum Verlängern des Steuerkabels können Sie die beiliegende Verbindungsleitung verwenden.
■ Reicht diese Verlängerung noch nicht aus, dann beachten Sie die Hinweise unter „Elektroanschluß“
Vergiftungsgefahr! Bitte beachten Sie unbedingt das Kapitel „Sicherheitshinweise und Warnungen“!
Lassen Sie sich auf jeden Fall den gefahrlosen Betrieb durch den zuständigen Bezirksschornsteinfegermeister bestätigen.
Anschluß
■ Die Abluftleitung soll möglichst kurz und geradlinig sein.
■ Der Durchmesser der Abluftleitung darf nicht kleiner als 125 mm sein, da sonst eine einwandfreie Absaugleistung nicht mehr gewährleistet ist.
Je größer der Durchmesser der Abluftleitung ist, desto größer ist die Lüfterleistung.
■ Verwenden Sie nur Bögen mit großen Radien. Kleine Bögen vermindern die Luftleistung der Dunstabzugshaube.
■ Für den Abluftanschluß Rohre oder Schläuche aus nichtbrennbarem Material verwenden.
■ Achten Sie beim Verwenden eines Abluftkanals darauf, daß dieser innen möglichst glattwandig ist. Sie vermeiden einen Leistungsverlust.
■ Bei waagerechtem Verlegen der Abluftleitung muß ein Mindestgefälle von 1 cm je Meter eingehalten werden, damit kein Kondenswasser in das Gebläse laufen kann.
Wird die Abluftleitung durch kühle Räume, Dachböden usw. verlegt, kann sich ein starkes Temperaturgefälle innerhalb der einzelnen Bereiche ergeben. Das bedeutet, daß mit Schwitz- oder Kondenswasser gerechnet werden muß.
Die Abluftleitung muß dann entsprechend isoliert werden.
Kondenswassersperre
Im Einzelfall empfiehlt sich die Installation einer handelsüblichen Kondenswassersperre.
Diese Kondenswassersperre nimmt das anfallende Kondenswasser auf, das trotz Isolierung anfallen könnte. Danach verdunstet das Kondenswasser, so daß es die Dunstabzugshaube nicht beschädigen kann.
Im Miele Fachhandel oder beim Miele Kundendienst sind Kondenswassersperren ∅ 125 mm / ∅ 150 mm zu bekommen.
Achten Sie bei der Installation der Kondenswassersperre darauf, daß diese senkrecht und möglichst direkt über dem Ausblasstutzen der Dunstabzugshaube positioniert wird.
Miele & Cie. GmbH & Co.
D-33325 Gütersloh
Telefon (0 52 41) 89-0
Telefax (0 52 41) 89-20 90
Miele im Internet: http://www.miele.de
T-Online *6 38 00#
Änderungen vorbehalten / 003 D - 4698
Marke : MIELE
Modell : AWG 100
Kategorie : Dunstabzugshaube
