BEDIENUNGSANLEITUNG AWG 1105 MIELE
Gebrauchs- und Montageanweisung
Externe Gebläse
AWG 1105
MG 1100
DV 1105
ABLG 1105
Dachdurchführung DD 125/150
Inhalt
Ihr Beitrag zum Umweltschutz .... 3
Sicherheitshinweise und Warnungen 4
Elektroanschluss 7
Technische Daten....8
Montage
AWG 1105 9
MG 1100 12
DV 1105....14
ABLG 1105 16
DD 125/150 18
Abluftleitung....19
Kondenswassersperre....19
Kundendienst 20
Entsorgung der Verpackung
Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.
Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung im allgemeinen zurück.
Sollten Sie die Transportverpackung selbst entsorgen, erfragen Sie bitte die Anschrift des nächsten Werkstoffcenters oder Recyclinghofes bei Ihrer Stadt-/Gemeindeverwaltung.
Verpackungsteile (z.B. Folien, Styropor) können für Kinder gefährlich sein. Es besteht Erstickungsgefahr! Bewahren Sie Verpackungsteile außerhalb der Reichweite von Kindern auf und entsorgen Sie sie so schnell wie möglich.
Entsorgung des Altgerätes
Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.
Nutzen Sie stattdessen die von Ihrer Kommune eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte.
Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird. Hierüber informiert Sie diese Gebrauchsanweisung im Kapitel "Sicherheitshinweise und Warnungen".
Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Schäden an Personen und Sachen führen.
Lesen Sie vor dem Montieren des Gerätes aufmerksam diese Montageanweisung. Sie gibt wichtige Hinweise für die Sicherheit, den Gebrauch, die Wartung und die Montage des Gerätes. Dadurch schützen Sie sich und verhindern Schäden am Gerät.
Bewahren Sie diese Montageanweisung zusammen mit der Gebrauchsanweisung für die Dunstabzugshaube auf, und geben Sie beide Anweisungen einem eventuellen Nachbesitzer weiter.
Bestimmungsgemäße Verwendung
Das Gerät ist für die Verwendung im Haushalt bestimmt. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.
Technische Sicherheit
Vergleichen Sie vor dem Anschließen des Gerätes unbedingt die Anschlussdaten (Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes (siehe "Elektroanschluss und Technische Daten"). Diese Daten müssen unbedingt übereinstimmen, damit keine Schäden am Gerät auftreten. Im Zweifelsfall fragen Sie Ihren Elektroinstallateur.
Die elektrische Sicherheit des Gerätes ist nur dann gewährleistet, wenn es an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundlegende Sicherheitsvoraussetzung vorhanden ist. Im Zweifelsfall die Hausinstallation durch eine Fachkraft überprüfen lassen.
Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden (z. B. elektrischer Schlag).
Durch unsachgemäße Installations- und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den Benutzer entstehen.
Lassen Sie Installations- und Wartungsarbeiten sowie Reparaturen an Elektrogeräten nur von qualifizierten Fachleuten durchführen.
Der Einbau und die Montage dieses Gerätes an nichtstationären Aufstellungsorten (z.B. Schiffe) dürfen nur von Fachbetrieben/ Fachleuten durchgeführt werden, wenn sie die Voraussetzungen für den sicherheitsgerechten Gebrauch dieses Gerätes sicherstellen.
Das externe Gebläse ist nur dann elektrisch vom Netz getrennt, wenn eine der folgenden Bedingungen erfüllt ist:
- die Netzanschlussleitung der Dunstabzugshaube vom Elektronetz getrennt ist.
Ziehen Sie nicht an der Netzanschlussleitung, sondern am Netzstecker, um das Gerät vom Netz zu trennen. - das Steuerkabel zur Dunstabzugs-haube getrennt ist.
- die Sicherung der Hausinstallation ausgeschaltet ist.
– die Schraubsicherung der Hausinstallation ganz herausgeschraubt ist.
Montage
Bei einem zusätzlichen Verlängern des Steuerkabels über die beiliegende Verlängerungsleitung hinaus muss das externe Gebläse an einen Potenzialausgleich angeschlossen werden. Ein Anschluss ± ist am externen Gebläse vorhanden.
Beim Verlegen der Abluftleitung dürfen nur Rohre oder Schläuche aus nichtbrennbarem Material verwendet werden. Diese sind im Fachhandel oder beim Kundendienst erhältlich.
Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin noch in einen Schacht geführt werden, welcher der Entlüftung von Aufstellungsräumen mit Feuerstätten dient.
Nur für AWG 1105:
Das Gebläse darf nur senkrecht an der Außenwand montiert werden. Der Abluft-Austritt muss nach unten zeigen.
Nur für ABLG 1105:
Soll die Abluft in einen außer Betrieb befindlichen Rauch- oder Abgaskamin geführt werden, so ist die Zustimmung des zuständigen Schornstein- fegermeisters einzuholen.
Nur für DV 1105, DD 125/150:
Das Gebläse bzw. die Dachdurchführung ist für die Montage auf Ziegel-, Dachstein-, Schiefer- oder Schindel-Dächern vorgesehen; Dachneigung min. 10°. Die Montage auf Flachdächern ist nicht möglich.
Berücksichtigen Sie bei der Wahl des Montageortes, dass dieser problemlos zugänglich ist und dort ein gefahrloses Hantieren möglich ist. Bedenken Sie dies auch für einen später eventuell eintretenden Servicefall.
Bei gleichzeitigem Betrieb einer Dunstabzugshaube und einer raumluftabhängigen Feuerstätte (wie gas-, öl- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter, Gaskochmulden, Gasbacköfen) ist Vorsicht geboten, da beim Absaugen der Luft durch die Dunstabzugshaube dem Aufstellraum und benachbarten Räumen die Luft entnommen wird, die die Feuerstätte zum Verbrennen benötigt.
Ein gefahrloser Betrieb ist möglich, wenn bei gleichzeitigem Betrieb von Dunstabzugshaube und raumluftabhängiger Feuerstätte ein Unterdruck von höchstens 4 Pa (0,04 mbar) erreicht und damit ein Rücksaugen der Feuers-tättenabgase vermieden wird.
Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, in Fenster, durch Zuluft- / Abluft-mauerkasten oder andere technische Maßnahmen, wie gegenseitige Verriegelung o. ä., die zur Verbrennung benötigte Luft nachströmen kann.
Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Fragen Sie im Zweifelsfalle den zuständigen Schornsteinfegermeister.
Entsorgung des Altgerätes
Trennen Sie bei ausgedienten Geräten das Steuerkabel zur Dunstabzugshaube und machen Sie das Kabel sowie Stecker unbrauchbar. Sie verhindern damit, dass ein Missbrauch mit den Geräten betrieben wird.
Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung der Sicherheitshinweise und Warnungen verursacht werden.
Das externe Gebläse wird durch ein spezielles Steuerkabel elektrisch mit der Dunstabzugshaube verbunden und über die Bedienelemente der Dunstabzugshaube gesteuert.
Die Elektroanlage muss nach VDE 0100 ausgeführt sein!
Zur Erhöhung der Sicherheit empfiehlt der VDE in seiner Leitlinie DIN VDE 0100 Teil 739 dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (DIN VDE 0664) vorzuschalten.
Die erforderlichen Anschlussdaten finden Sie auf dem Typenschild auf dem Gerätegehäuse.
Prüfen Sie, ob diese Angaben mit der Spannung und Frequenz des Elektronetzes übereinstimmen.
Dem externen Gebläse liegt eine 5 m lange Verlängerungsleitung bei. Wird bei zusätzlichem Verlängern des Steuerkabels auf eine weitere Verlängerungsleitung oder auf eine fest installierte Leitung (mindestens 6 x 1,5 mm²) zurückgegriffen, muss die Installation gemäß VDE 0100 / 0700 Teil 1 erfolgen.
Das externe Gebläse muss dabei an einen Potenzialausgleich ange- schlossen werden.
Ein Anschluss ⊕ist am Gebläse vorhanden.
Diese externen Gebläse dürfen nur mit einer imperial Dunstabzugshaube kombiniert werden, die für diesen Anschluss vorgesehen ist.
Zusätzlich für Österreich
Der Anschluss darf nur an eine nach ÖVE-EN1 ausgeführte Elektroanlage erfolgen.
Zur Erhöhung der Sicherheit empfiehlt der ÖVE dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (ÖVE-SN 50) vorzuschalten.
AWG 1105
Anschlusswert 165 W
Netzspannung..... AC 230 V
Frequenz 50 Hz
Absicherung 10 A
Länge Steuerkabel ..... 0,75 m
Länge Verbindungskabel ..... 5 m
Abluftleistung
frei ausblasend .... 440 - 1000 m³/h
praxisgerecht* ..... max. 820 m ^3 /h
MG 1100
Anschlusswert 330 W
Netzspannung ..... AC 230 V
Frequenz 50 Hz
Absicherung....10 A
Länge Steuerkabel ..... 0,75 m
Länge Verbindungskabel ..... 5 m
Abluftleistung
frei ausblasend ..... 240 - 850 m ^3 /h
praxisgerecht* . . . . . . max. 730 m ^3 /h
ABLG 1105
Anschlusswert 290 W
Netzspannung.....AC 230 V
Frequenz 50 Hz
Absicherung 10 A
Länge Verbindungskabel ..... 5 m
Abluftleistung
frei ausblasend ..... 280 - 900 m³/h
praxisgerecht*.....max. 780 m ^3 /h
DV 1105
Anschlusswert 165 W
Netzspannung ..... AC 230 V
Frequenz 50 Hz
Absicherung....10 A
Länge Steuerkabel ..... 0,75 m
Länge Verbindungskabel ..... 5 m
Abluftleistung
frei ausblasend ..... 440 - 1000 m ^3 /h
praxisgerecht* . . . . . . max. 820 m ^3 /h
*Gemessen an folgender Einbausituation:
Dunstabzugshaube, 90°-Bogen, 4m Abluftleitung zum externen Gebläse.

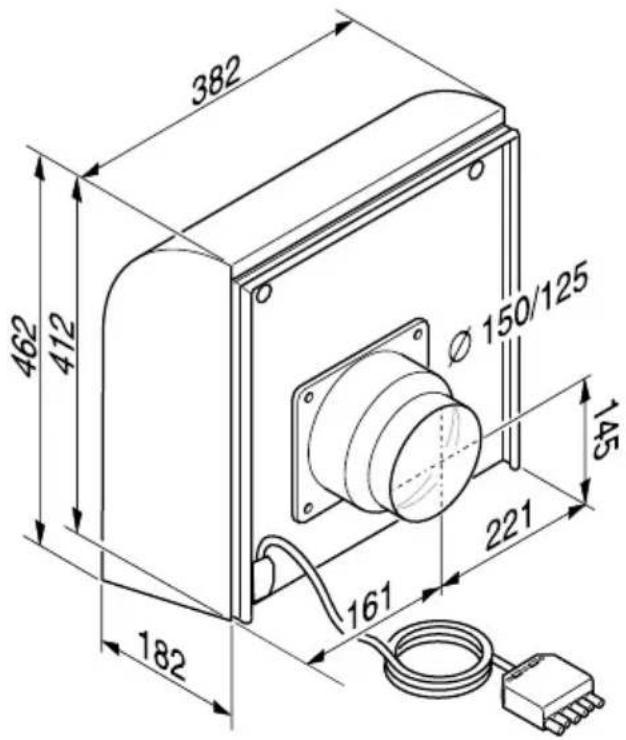

AWG 1105
Das Außenwandgebläse AWG 1105 ist für die Montage außerhalb des Hauses vorgesehen.
Das Gebläse darf nur senkrecht an der Außenwand montiert werden. Der Abluft-Austritt muss nach unten weisen.
Das Gebläse wird durch ein Steuerkabel elektrisch mit der Dunstabzugshaube verbunden und über die Bedienelemente der Dunstabzugshaube gesteuert.
Beachten Sie beim Anschließen des Gebläses sowie beim Verlegen der Abluftleitung auch die Hinweise in der Gebrauchsanweisung für die Dunstabzugshaube.

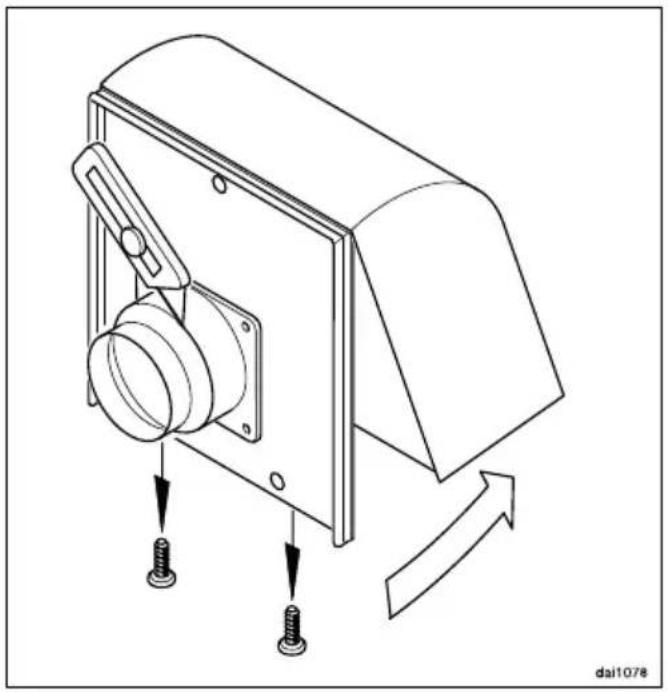

■ Schrauben Sie die 2 Befestigungsschrauben an der Unterseite des Gerätes heraus und nehmen Sie die Gebläseeinheit vom Gebläseträger.

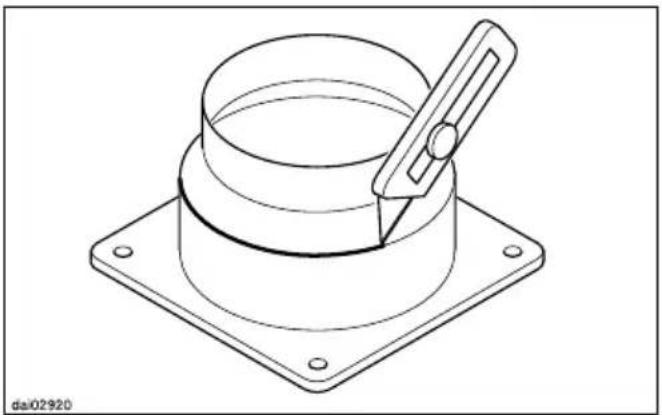

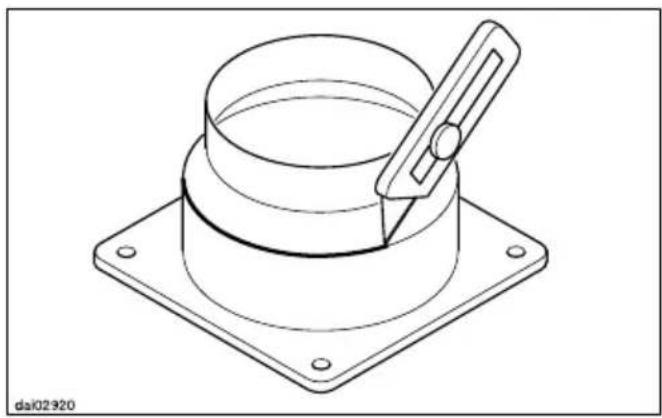

■ Der Ansaugstutzen des Gebläses hat im Anlieferungszustand einen Durchmesser von 125 mm.
Für eine Abluftleitung ∅ 150 mm den vorderen Ring des Ansaugstutzens mit einem Messer an der Sollbruchkante abschneiden.
Montage
■ Erstellen Sie einen Mauerdurchbruch ∅ 185 mm.

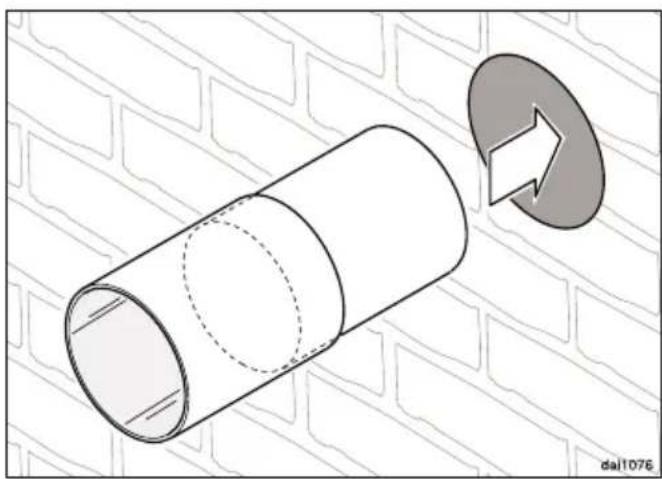

■ Schieben Sie das Teleskop-Mauerrohr bündig in den Mauerdurchbruch. Mit dem Teleskop-Mauerrohr wird das spätere Durchführen des Steuerkabels und des Abluft-Flexschlauches erleichtert.

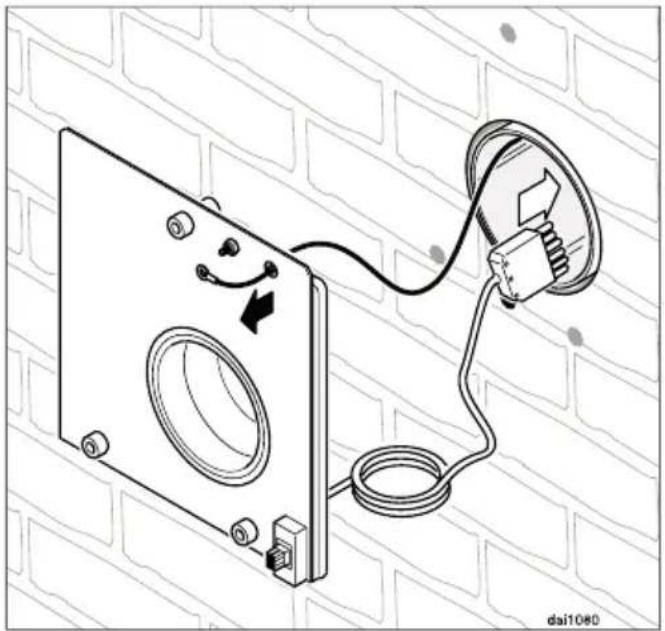

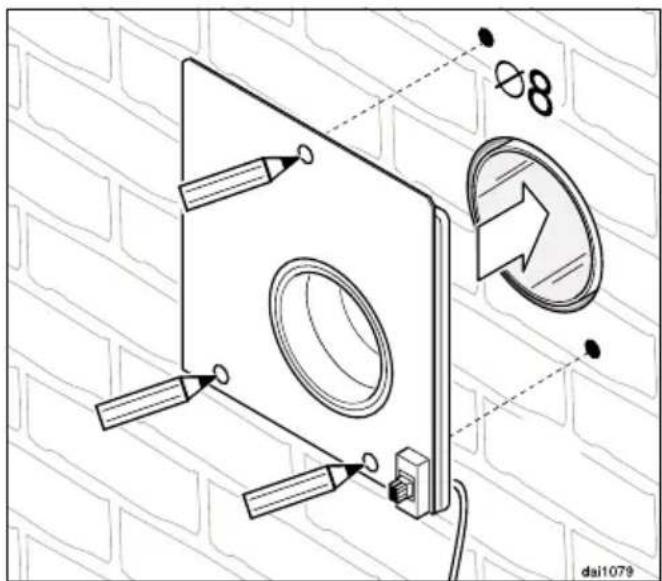

■ Legen sie den Gebläseträger an der Außenwand an, der Anschluss des Steuerkabels liegt unten.
■ Kennzeichnen Sie die 3 Bohrlöcher.
■ Die 3 Bohrlöcher ∅ 8 mm erstellen und mit den Dübeln S8 versehen.
■ Die 3 Montagefüße an den Befestigungslöchern des Gebläseträgers zusammenstecken.
■ Heben Sie den Gebläseträger an die Außenwand, und führen Sie das Steuerkabel mit dem sechspoligen Stecker durch das Teleskop-Mauerrohr ins Haus.

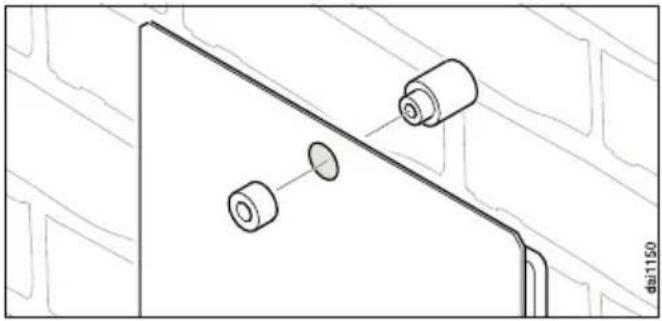

■ Sollte ein Potenzialausgleich erforderlich sein, ziehen Sie das dafür vorbereitete Kabel durch die vorgesehene Durchführung.
Ein Potenzialausgleich ist erforderlich, wenn das Steuerkabel über die beiliegende Verlängerung hinaus verlängert werden muss (siehe "Elektroanschluss").

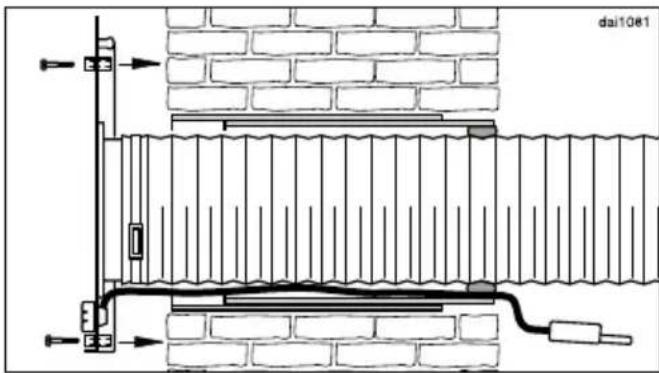

■ Den Abluft-Flexschlauch durch das Teleskop-Mauerrohr führen, und mit einer Schlauchschelle am Ansaugstutzen des Gebläseträgers befestigen.
■ Den Gebläseträger mit 3 Schrauben an der Außenwand befestigen.
■ Den Abluft-Flexschlauch von der Wandinnenseite aus stauchen, und den Spalt zwischen Schlauch und Mauerrohr mit Dichtmasse abdichten.

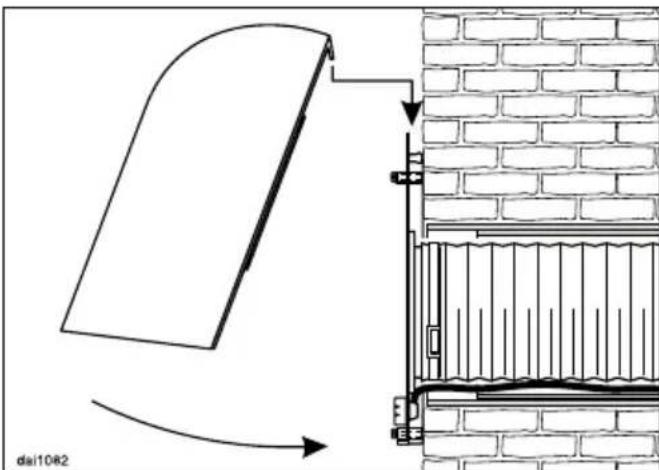

■ Die Gebläseeinheit wieder aufsetzen und festschrauben.

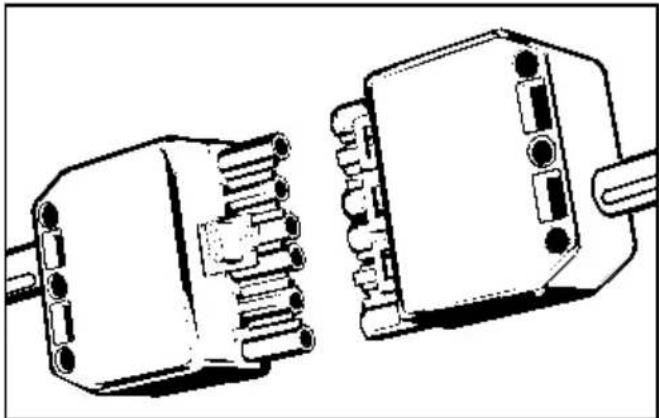

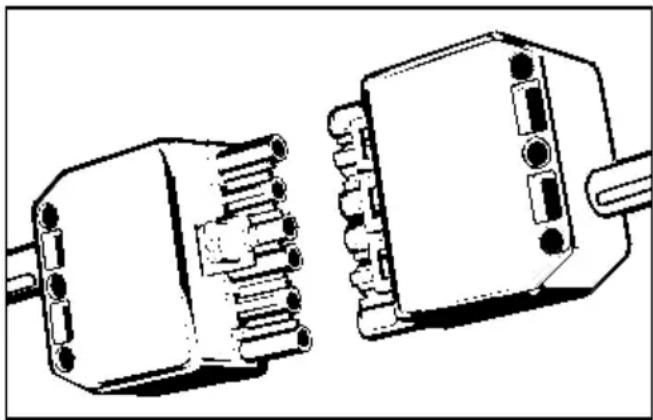

■ Stecken Sie die Steuerkabel-Steckanschlüsse zusammen.
■ Zum Verlängern verwenden Sie beiliegende Verbindungsleitung.
■ Reicht diese Verlängerung noch nicht aus, dann beachten Sie die Hinweise unter "Elektroanschluss".
MG 1100
Das Mauergebläse MG 1100 ist für die Montage in der Außenwand des Hauses vorgesehen.
Das Gebläse wird durch ein Steuerkabel elektrisch mit der Dunstabzugshaube verbunden und über die Bedienelemente der Dunstabzugshaube gesteuert.
Beachten Sie beim Anschließen des Gebläses sowie beim Verlegen der Abluftleitung auch die Hinweise in der Gebrauchsanweisung für die Dunstabzugshaube.

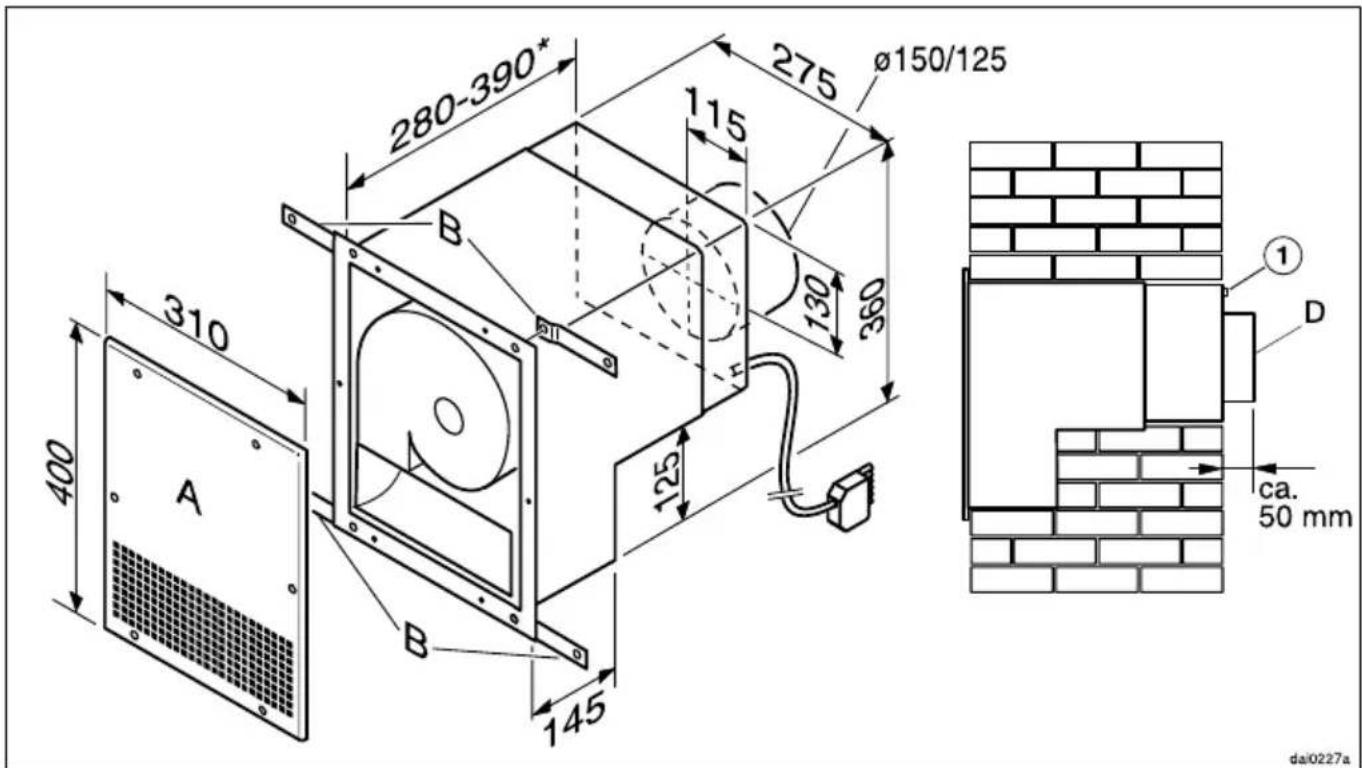

①Potenzialausgleich
*ausziehbar von 280 – 390 mm
■ Nehmen Sie den Mauerdurchbruch 280 x 240 mm vor.
■ Erweitern Sie an der Außenwand den Durchbruch nach unten auf 365 mm und in der Tiefe um ca. 150 mm.
■ Entfernen Sie die Schrauben am Gehäusedeckel A mit einem Kreuzschlitzschraubendreher, und nehmen Sie den Deckel ab.
■ Schrauben Sie die beiliegenden Befestigungslaschen B mit der abgewinkelten Seite von hinten an den Gehäuserahmen.
■ Kennzeichnen Sie die Bohrlöcher für die Befestigungslaschen B auf dem Mauerwerk.
■ Bohren Sie an den gekennzeichneten Stellen 4 Löcher ( 6 mm; Tiefe = 30 mm).
■ Drücken Sie die Dübel S6 bündig in die Bohrlöcher.
■ Schieben Sie das Gehäuse des Gebläses in die Mauer, und schrauben Sie es fest.
■ Positionieren Sie das Teleskopinnen-teil D so, dass es ca. 50 mm aus dem Mauerwerk herausragt.
■ Schäumen Sie den Zwischenraum zwischen Mauerwerk und Gehäuse aus.
■ Befestigen Sie den Edelstahldeckel A mit einem Kreuzschlitzschraubendreher am Gehäuse.
■ Der Ansaugstutzen des Gebläses hat im Anlieferungszustand einen Durchmesser von 150 mm.
Für einen Durchmesser von 125 mm liegt dem Gebläse ein Adapter bei.
■ Schieben Sie den Abluft-Flexschlauch auf den Ansaugstutzen des Gebläses, und befestigen Sie ihn mit einer Schlauchschelle.

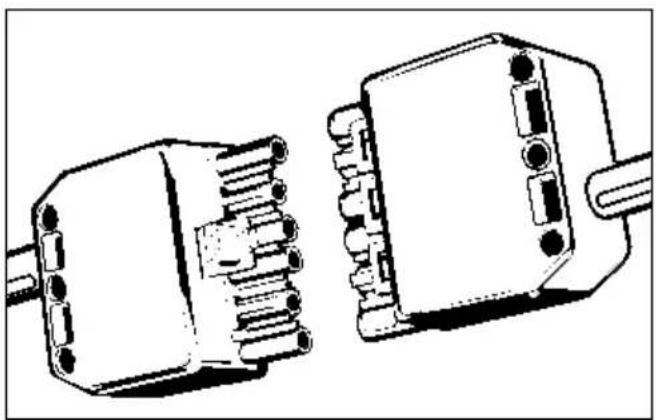

■ Stecken Sie die Steuerkabel-Steckanschlüsse zusammen.
■ Zum Verlängern des Steuerkabels können Sie die beiliegende Verbindungsleitung verwenden.
■ Reicht diese Verlängerung noch nicht aus, dann beachten Sie die Hinweise unter "Elektroanschluss".

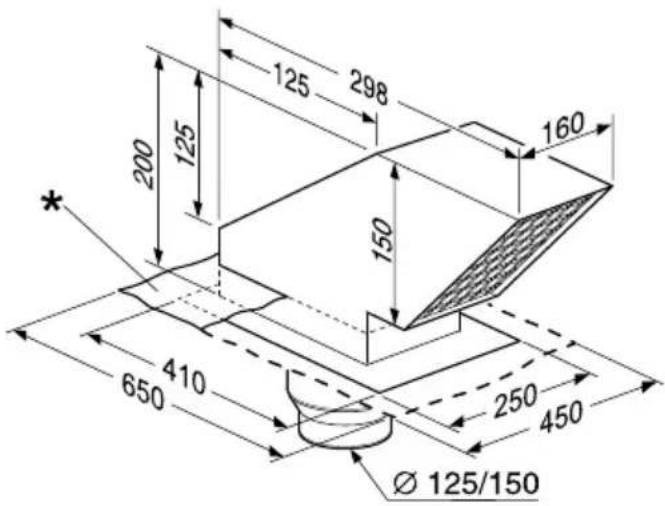

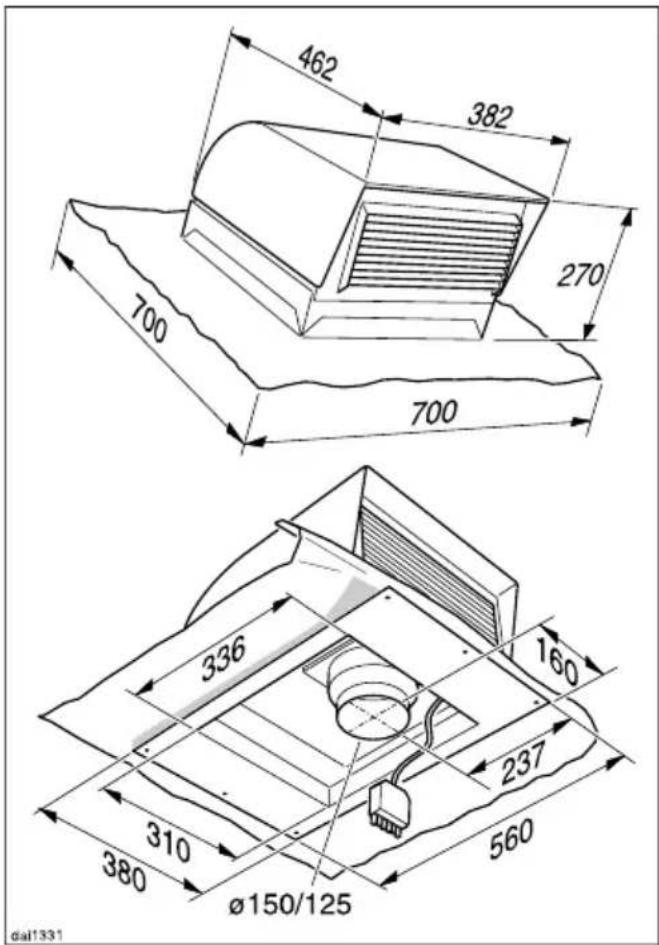

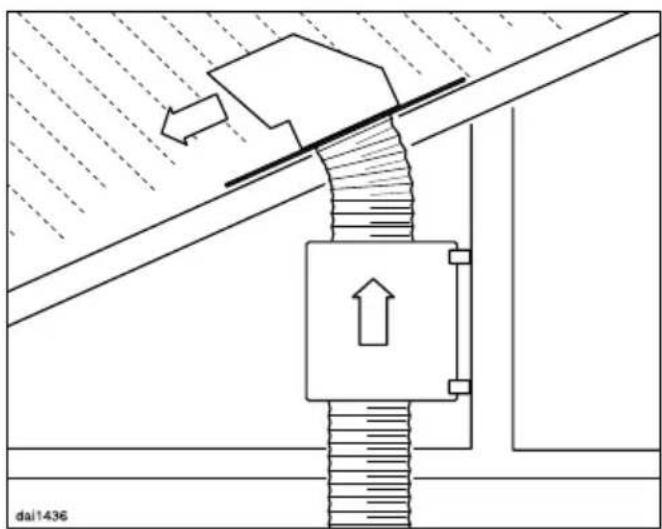

DV 1105
Das Dachgebläse ist für die Montage auf schrägen Ziegel-, Dachstein-, Schiefer- oder Schindel- Dächern vorgesehen; Dachneigung min. 10°.
Für andere Dacheindeckungen ist der Rat eines Dachdeckers einzuholen.
Auf Flach-Dächern ist das Gebläse nicht einsetzbar.
Die Montage sollte nur von Dachdeckern durchgeführt werden.
Das Gebläse wird durch ein Steuerkabel elektrisch mit der Dunstabzugshaube verbunden und über die Bedienelemente der Dunstabzugshaube gesteuert.
Beachten Sie zum Anschließen des Gebläses sowie zum Verlegen der Abluftleitung die Hinweise im Kapitel "Abluftleitung".
Der Ansaugstutzen des Gebläses hat im Anlieferungszustand einen Durchmesser von 125 mm.
■ Für einen Durchmesser von 150 mm den vorderen Ring des Ansaugstutzens mit einem Messer an der Sollbruchkante abschneiden.

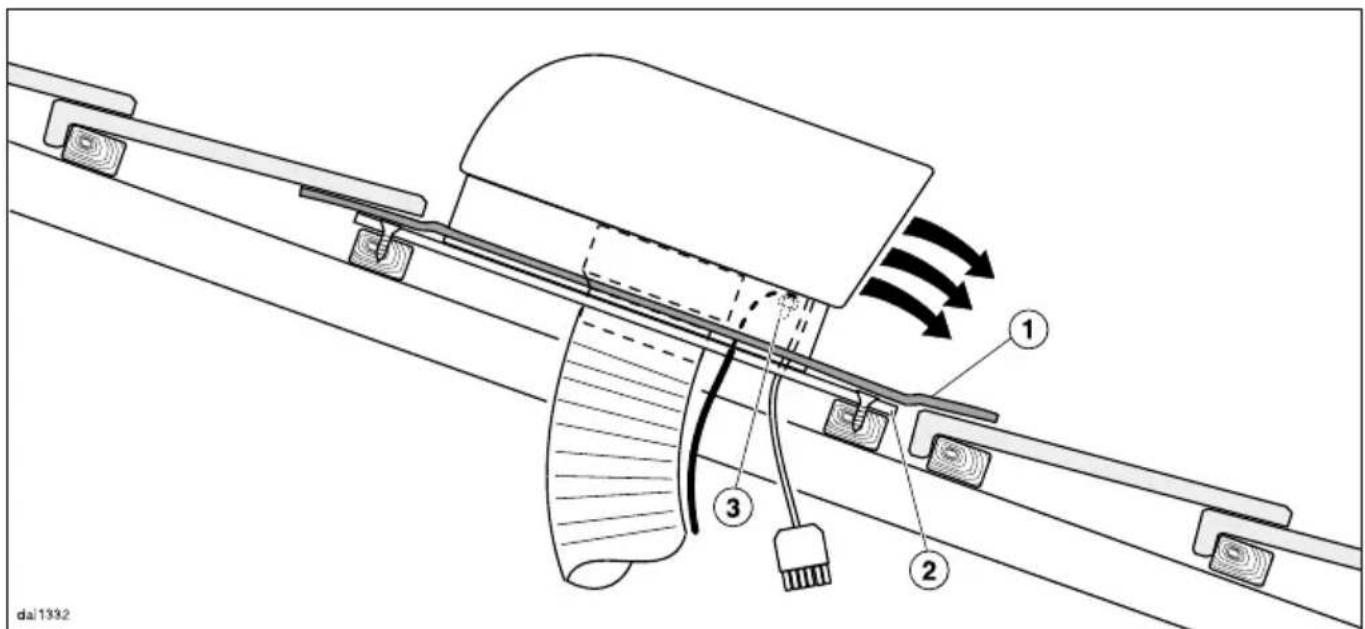

■ Entfernen Sie die Dacheindeckung im Montagebereich.
■ Den Bleikragen ① nach oben biegen.
■ Das Gebläse auf das Dach setzen, wobei der Luftaustritt dachabwärts gerichtet sein muss.
■ Das Gebläse mit dem Befestigungsblech ② am Dachunterbau fest - schrauben.
■ Die Dacheindeckung wieder anbringen. Dabei den Bleikragen so andrücken, dass eine einwandfreie Abdichtung gewährleistet ist.
Den Bleikragen oberhalb des Gebläses unter die Dacheindeckung legen, seitlich und unterhalb über die Dacheindeckung.
■ Schieben Sie den Abluft-Flexschlauch auf den Ansaugstutzen des Gebläses, und befestigen Sie ihn mit einer Schlauchschelle.

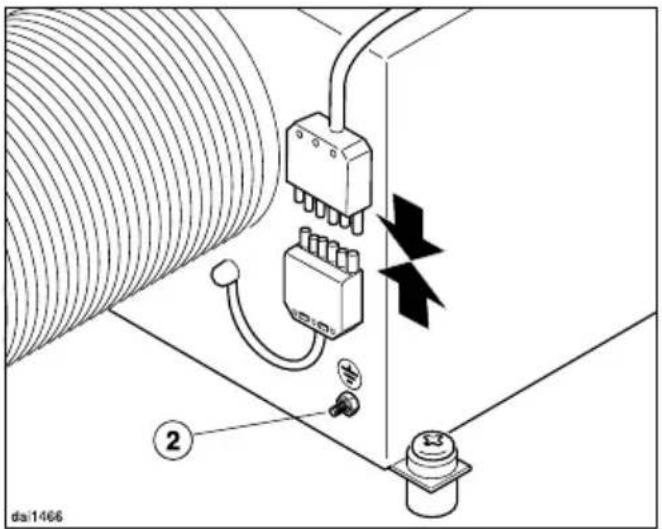

■ Stecken Sie die Steuerkabel-Steckanschlüsse zusammen.
■ Zum Verlängern des Steuerkabels können Sie die beiliegende Verbindungsleitung verwenden.
Muss das Steuerkabel über die beiliegende Verlängerung hinaus verlängert werden, ist ein Potenzialausgleich erforderlich (siehe "Elektroanschluss").
■ Falls erforderlich, den Potenzialausgleich am vorgesehenen Anschlusspunkt ③des Gehäuses anbringen.
Hinweis: Achten Sie auch bei der Durchführung der Kabel und der Abluftleitung durch die Unterkonstruktion der Dacheindeckung auf eine sorgfältige Abdichtung.

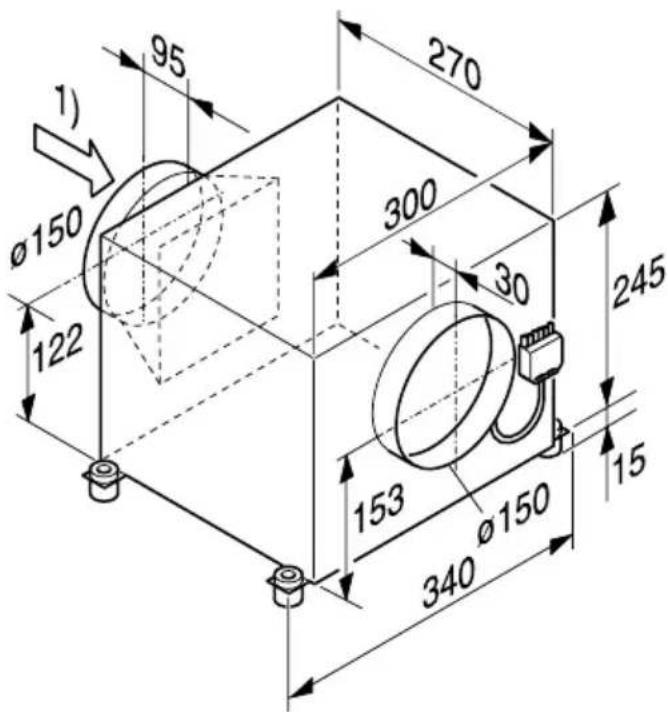

ABLG 1105
1) Ansaugseite
Das Abluftgebläse ABLG 1105 ist für das Aufstellen innerhalb des Hauses vorgesehen.
Mögliche Aufstellorte sind z. B.:
- Dach- oder Zwischenboden
- Abstell- oder Vorratsraum
- nach einer entsprechenden Isolierung in der Küche.
- Das Gebläse kann waagerecht oder senkrecht montiert werden. Beachten Sie bei senkrechter Montage die Hinweise auf der nächsten Seite.
Das Gebläse wird durch ein Steuerkabel elektrisch mit der Dunstabzugshaube verbunden und über die Bedienelemente der Dunstabzugshaube gesteuert.
Beachten Sie beim Anschließen des Gebläses sowie beim Verlegen der Abluftleitung auch die Hinweise in der Gebrauchsanweisung für die Dunstabzugshaube.
■ Positionieren Sie das Abluftgebläse an einem geeigneten Aufstellplatz, dabei unbedingt die Richtung der Abluftleitung beachten.
■ Kennzeichnen Sie die vier Befestigungslöcher auf der Montagefläche.
■ Stellen Sie das Abluftgebläse zur Seite.
■ Bohren Sie an den gekennzeichneten Stellen die 4 Bohrlöcher zum Befestigen des Abluftgebläses (∅ 8 mm; Tiefe = 40 mm).
■ Drücken Sie die Dübel S 8 bündig in die Bohrlöcher.

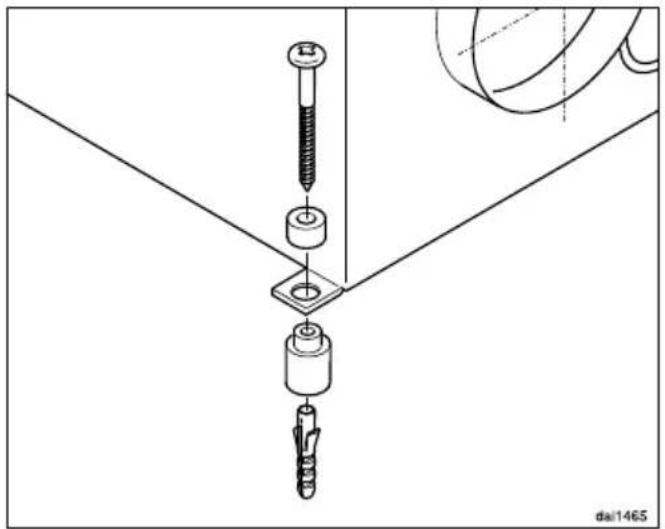

■ Montieren Sie die Montagefüße an der Gebläse-Grundplatte.
■ Das Abluftgebläse mit den beiliegenden Schrauben festschrauben.
■ Schließen Sie die von der Dunstabzugshaube kommende Abluftleitung am Gebläse-Ansaugstutzen an, und befestigen Sie diese mit der Schlauchschelle.
Das Gebläse ist für Abluftleitungen ∅ 150 mm vorbereitet. Auf der Ansaugseite kann mit Hilfe eines Reduzierstutzens, der im imperial Fachhandel oder beim imperial Kundendienst erhältlich ist, auch eine Abluftleitung ∅ 125 mm angeschlossen werden.
■ Auf der Ausblasseite eine Abluftleitung ∅ 150 mm anschließen.
■ Soll die Abluft direkt ins Freie geführt werden, kann dieses mit einem Teleskop-Mauerrohr erfolgen. Es ist im Fachhandel oder beim imperial Kundendienst erhältlich.
Bei senkrechter Montage des Gebläses und direkter Abluftführung über Dachflächen muss durch Verwendung der Dachdurchführung DD 125/150 oder anderer entsprechender Maßnahmen sichergestellt sein, dass kein Regenwasser in den Abluftaustritt eindringen kann.
■ Stecken Sie die Steuerkabel-Steckanschlüsse zusammen.
■ Zum Verlängern des Steuerkabels können Sie die beiliegende Verbindungsleitung verwenden.
Muss das Steuerkabel über die beiliegende Verlängerung hinaus verlängert werden, ist ein Potenzialausgleich erforderlich (siehe "Elektroanschluss").
■ Falls erforderlich, den Potenzialausgleich am vorgesehenen Anschlusspunkt ②des Gehäuses anbringen.
DD 125/150
* Bleikragen
Die Dachdurchführung dient zur Durchführung einer Abluftleitung durch schräge Ziegel-, Dachstein-, Schiefer- oder Schindel-Dächer; Dachneigung min. 10°.
Für andere Dacheindeckungen ist der Rat eines Dachdeckers einzuholen.
Auf Flach-Dächern ist die Dach-durchführung nicht einsetzbar.
Die Montage sollte nur von Dachdeckern durchgeführt werden.
■ Entfernen Sie die Dacheindeckung im Montagebereich.
■ Den Bleikragen nach oben biegen.
■ Die Dachdurchführung auf das Dach setzen, wobei der Luftaustritt dach-abwärts gerichtet sein muss.
■ Die Dachdurchführung mit dem Befestigungsblech am Dachunterbau festschrauben.
■ Die Dacheindeckung wieder anbringen. Dabei den Bleikragen so andrücken, dass eine einwandfreie Abdichtung gewährleistet ist. Den Bleikragen oberhalb der Dach-durchführung unter die Dacheindeckung legen, seitlich und unterhalb über die Dacheindeckung.
Der Stutzen der Dachdurchführung hat im Anlieferungszustand einen Durchmesser von 125 mm.
■ Für einen Durchmesser von 150 mm den vorderen Ring des Stutzens mit einem Messer an der Sollbruchkante abschneiden.
■ Schieben Sie den Abluft-Flexschlauch auf den Stutzen, und befestigen Sie ihn mit einer Schlauchschelle.
Eine Rückstauklappe ist integriert.
Hinweis: Achten Sie auch bei der Durchführung der Abluftleitung durch die Unterkonstruktion der Dacheindeckung auf eine sorgfältige Abdichtung.
Vergiftungsgefahr! Bitte unbedingt das Kapitel "Sicherheitshinweise und Warnungen" beachten.
Lassen Sie sich auf jeden Fall den gefahrlosen Betrieb durch den zuständigen Bezirksschornsteinfegermeister bestätigen.
- Die Abluftleitung soll möglichst kurz und geradlinig sein.
- Der Durchmesser der Abluftleitung sollte nicht kleiner als 150 mm sein.
Wenn Sie Abluftleitungen mit geringeren Durchmessern als 150 mm oder Abluft-Flachkanäle verwenden, ist mit erhöhten Laufgeräuschen und einer verringerten Absaugleistung der Dunstabzugshaube zu rechnen.
Verringern Sie den Durchmesser der Abluftleitung nur im äußersten Fall, wenn die Abluftleitung z. B. schon vorhanden war.
- Verwenden Sie nur Bögen mit großen Radien. Kleine Radien vermindern die Luftleistung der Dunstabzugs-haube.
- Verwenden Sie als Abluftleitung nur glatte Rohre oder flexible Abluft-schläuche aus nichtbrennbarem Material.
- Bei waagerechtem Verlegen der Abluftleitung muss ein Mindestgefälle von 1 cm je Meter eingehalten werden.
Damit wird vermieden, dass eventuell Kondenswasser in die Dunstabzugshaube laufen kann.
Wichtig!
Wird die Abluftleitung durch kühle Räume, Dachböden usw. verlegt, kann sich ein starkes Temperaturgefälle innerhalb der einzelnen Bereiche ergeben. Es ist daher mit Schwitz- oder Kondenswasser zu rechnen. Dies macht eine Isolation der Abluftleitung erforderlich.
Kondenswassersperre
Wir empfehlen neben einer entsprechenden Isolation der Abluftleitung die Installation einer Kondenswassersperre, die das anfallende Kondenswasser aufnimmt und verdunstet.
Sofern Ihre Dunsabzugshaube nicht entsprechend ausgerüstet ist, erhalten Sie Kondenswassersperren für Abluftleitungen ∅ 125 mm oder ∅ 150 mm im Fachhandel oder beim Kundendienst.
Achten Sie bei der Installation der Kondenswassersperre darauf, dass diese senkrecht und möglichst direkt über dem Ausblasstutzen der Dunstabzugshaube positioniert wird.
Bei Störungen, die nicht selbst beseitigt werden können, benachrichtigen Sie bitte
- den Kundendienst Ihres Fachhändlers
oder
- den zuständigen von uns autorisierten Kundendienst.
Das beigefügte Adressenverzeichnis enthält die Anschriften der Kunden-dienst-Partner.
Der Kundendienst benötigt Typ und Nummer Ihres Gerätes.
Beide Angaben finden Sie auf dem Typenschild, das Sie auf dem Gerätegehäuse finden.
M.-Nr. 08 269 550 / 00 - 1305
de-DE
Innovationen, technische Änderungen, Druckfehler und Irrtümer vorbehalten.
imperial-Werke oHG
Küchen-Einbaugeräte
Borries- / Installstraße 10-18
D-32257 Bünde
Fon +49 (0) 52 23.481-0
- Gebrauchs- und Montageanweisung
- Externe Gebläse
- Inhalt
- Montage
- Entsorgung der Verpackung
- Entsorgung des Altgerätes
- Bestimmungsgemäße Verwendung
- Technische Sicherheit
- Nur für AWG 1105:
- Nur für ABLG 1105:
- Nur für DV 1105, DD 125/150:
- Zusätzlich für Österreich
- AWG 1105
- MG 1100
- ABLG 1105
- DV 1105
- Wichtig!
- Kondenswassersperre
- imperial-Werke oHG
Marke : MIELE
Modell : AWG 1105
Kategorie : Dunstabzugshaube
